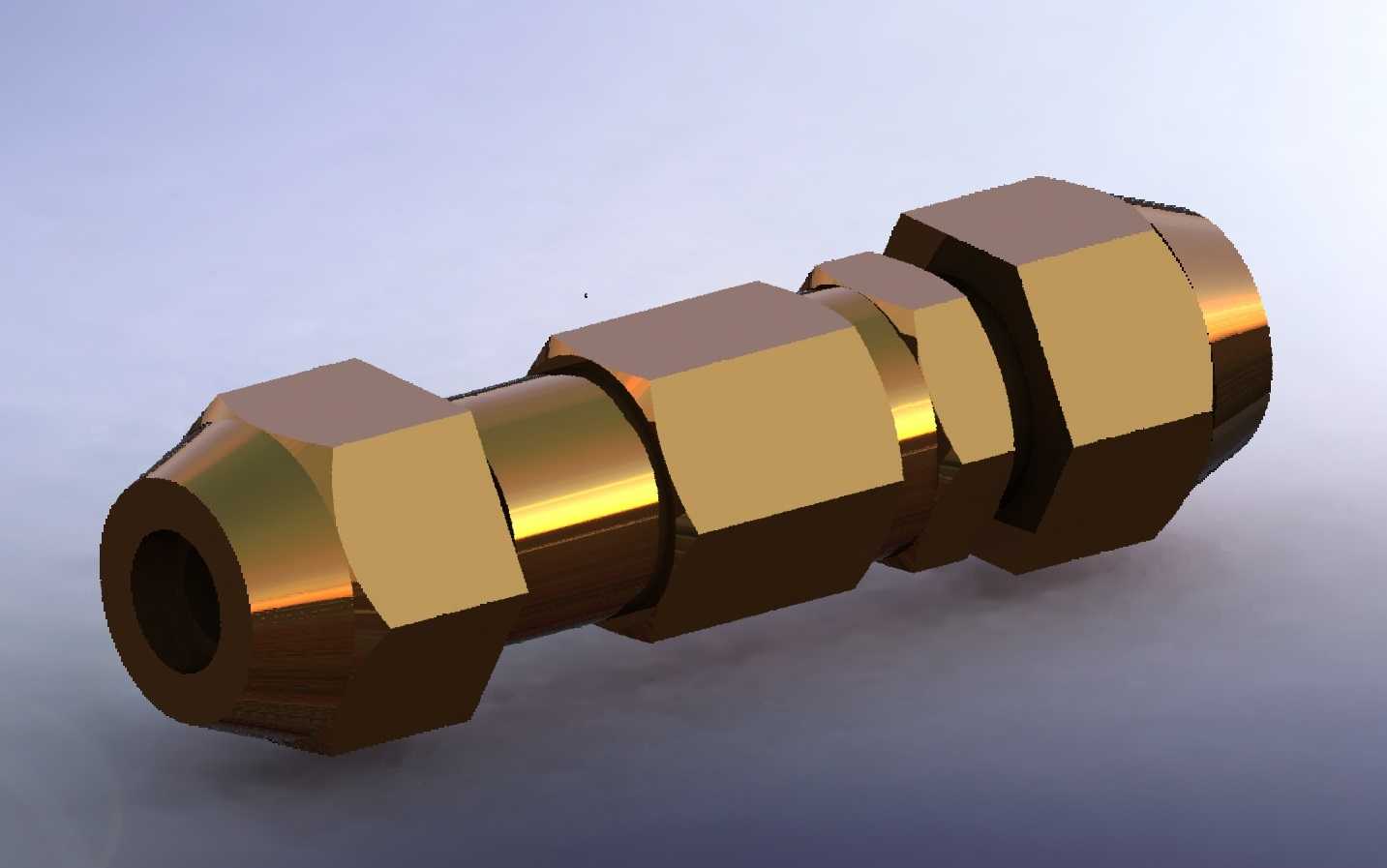

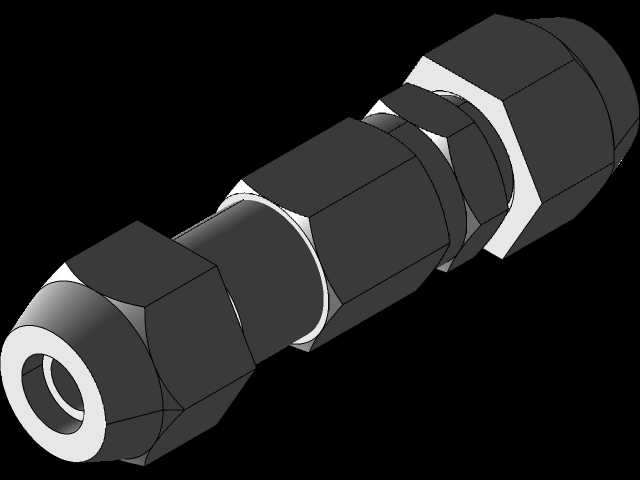

黄铜卡套式直通液压管路接头结构

　　在液压、气动、制冷以及HVAC流体输送系统的管路布设环节，管路接头是决定整套系统密封可靠性、运维便捷性的核心基础零件，本次呈现的卡套式直通接头，是中小通径硬管连接场景中应用覆盖率极高的一类连接件。这类接头最核心的应用场景，覆盖了中低压流体输送的各类工业场景：在小型液压站的控制油路布设中，它承担6-12mm外径紫铜管、精密无缝钢管的对接任务，无需对管路端部做扩口、焊接等预处理，仅通过螺母的预紧力即可实现可靠密封；在商用制冷机组的冷媒管路连接中，黄铜材质的抗冷媒腐蚀特性、无焊渣残留的装配优势，能有效避免焊渣进入制冷循环造成毛细管、膨胀阀堵塞的常见故障；在HVAC风系统配套的气动控制管路、压缩空气分支管路中，这类接头的可拆卸特性能大幅降低后期管路改线、元件更换的施工成本。从功能特性来看，这款直通接头采用双卡套式密封逻辑，接头本体中部设置定位止推环，前后两个卡套在螺母旋紧过程中逐步切入硬管外壁，同时卡套自身产生弹性变形填充接头本体与管路外壁的环形间隙，相比传统扩口接头，它对管路端面的垂直度要求更低，允许管路存在不超过2°的装配角度偏差，在现场施工空间受限、管路无法完全对中的场景下依然能保证密封性能，且经过多次拆装后密封性能不会出现明显衰减，适合需要频繁拆解维护的管路节点。

　　设计过程中首先明确了适配硬管的通径边界，针对4mm通径的常用控制管路规格，接头本体的总长控制在32mm，两端六角对边尺寸设定为12mm，适配常规开口扳手的操作空间需求，中部止推环的外径比六角对边小2mm，避免装配过程中扳手磕碰中部密封结构造成本体变形。两端的外螺纹段长度预留了3个螺距的余量，可适配不同壁厚的卡套与螺母组合，螺母的内锥面角度设置为24°，与前卡套的外锥面完全贴合，保证预紧力能均匀传导到卡套的切削刃口，不会出现卡套偏斜导致的密封失效。

　　黄铜材质的选型也经过了场景适配考量，采用铅黄铜棒料一体加工成型，本体内部的流道做了等通径设计，没有台阶缩径结构，能最大程度降低流体经过接头时的压力损失，避免流道突变造成的湍流、气蚀问题，延长接头在高速流体冲刷下的使用寿命。安装边界方面，这类接头装配时需要预留足够的扳手操作空间，以12mm对边的六角结构计算，接头单侧需要预留至少18mm的径向操作空间，轴向方向需要预留能让螺母完全退出螺纹段的拆装空间，避免后期维护时无法顺利拆解。在管路排布设计时，接头两端的管路固定点距离接头端面的距离不能小于管路外径的5倍，避免管路振动产生的交变应力集中在接头卡套位置，造成卡套切割管路过度、出现管路断裂的问题。

　　相比焊接式接头，这类卡套接头不需要现场动火作业，在有防爆要求的车间、制冷机房等场景下施工安全性更高，装配完成后不需要做酸洗、钝化等焊后处理，能大幅缩短现场施工周期。针对不同的流体介质，这类接头的卡套可以更换为丁腈橡胶、氟橡胶等不同材质的密封组合，适配液压油、冷媒、压缩空气、低压水等多种介质的输送需求，在常规工况下的额定工作压力可以达到10MPa，完全满足大多数工业控制管路、辅助管路的压力等级要求。建模过程中对卡套的刃口角度、螺母的旋合行程都做了参数化设定，调整适配管路外径参数时，只需要修改对应驱动尺寸即可快速生成对应规格的接头模型，能直接导入管路装配体中做干涉检查、管路应力仿真分析，避免后期现场装配出现空间干涉、密封面贴合不到位的问题。
