可调式垂直皮带输送单元三维结构设计

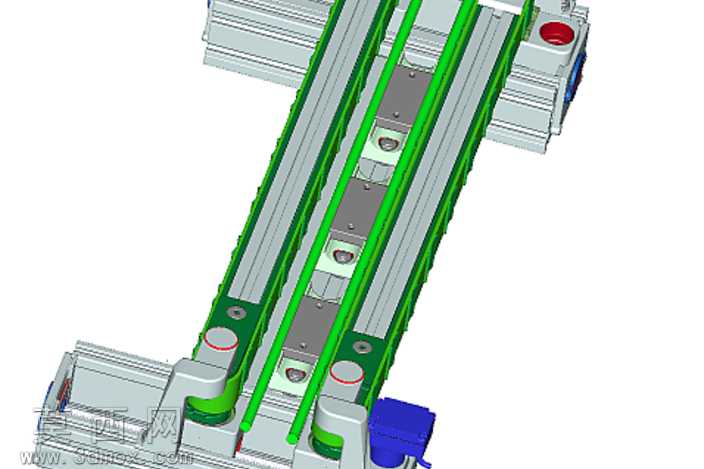

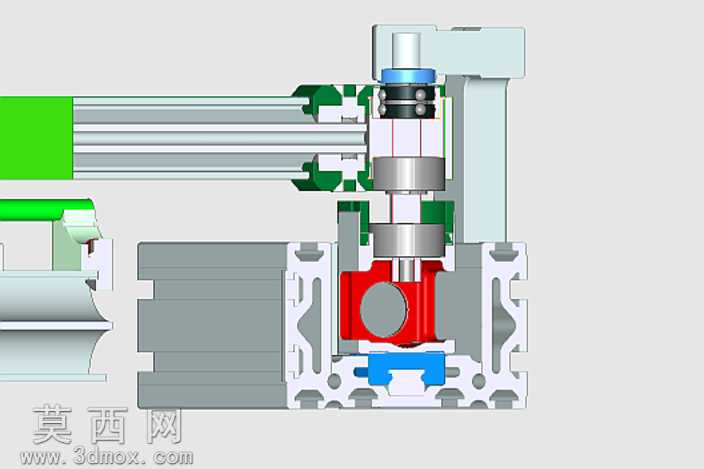

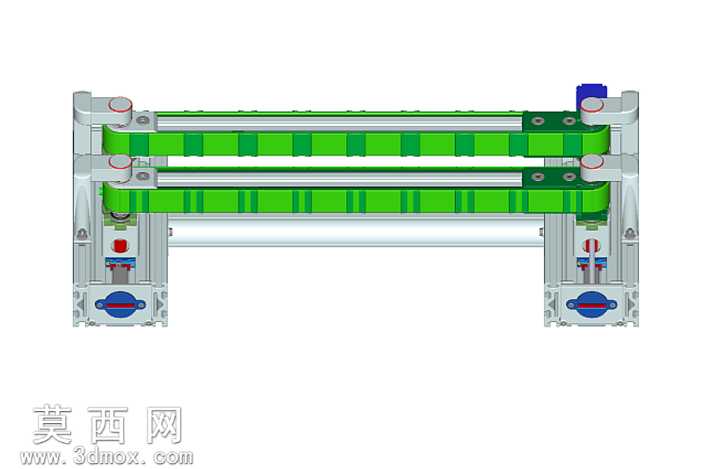

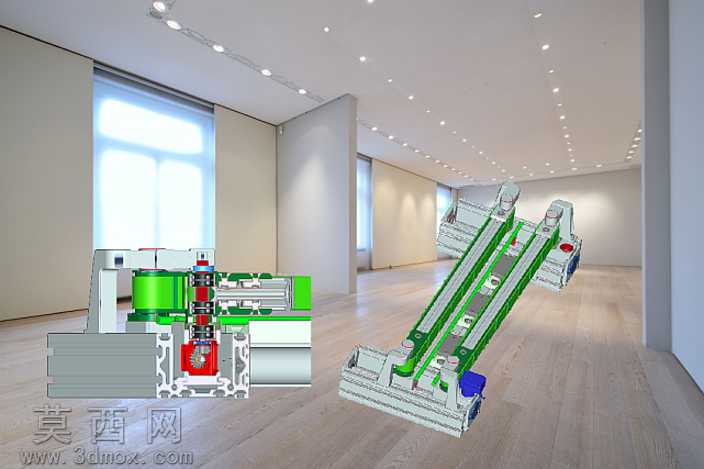

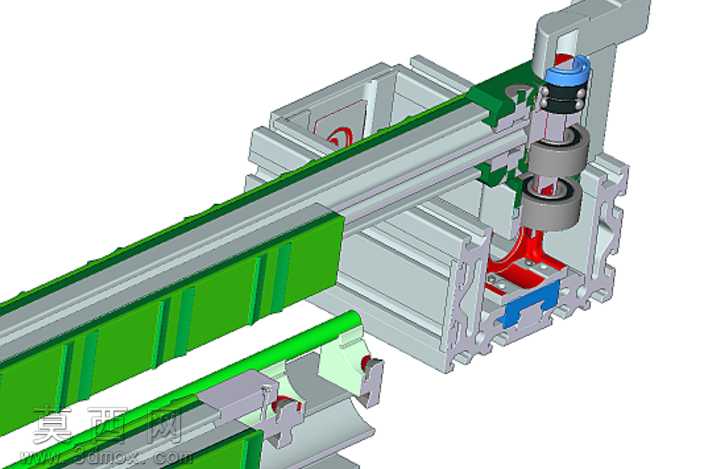

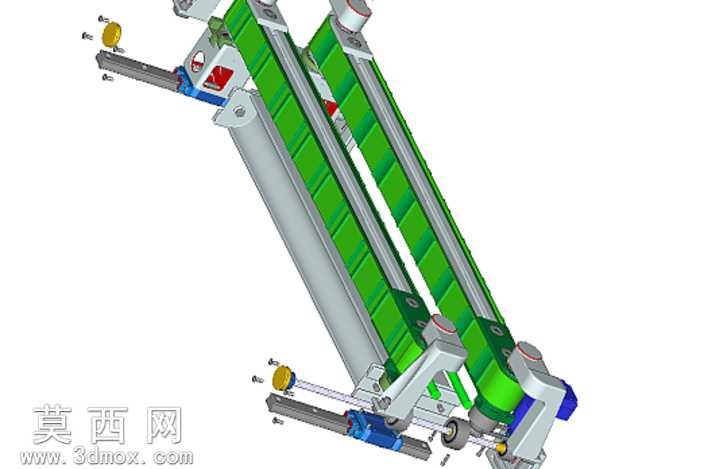

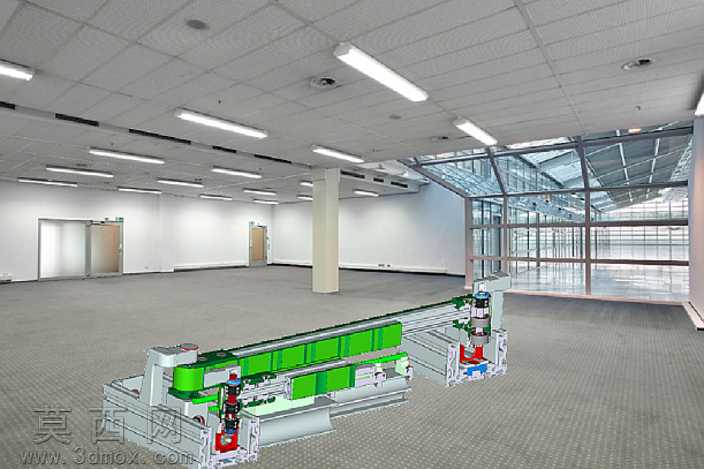

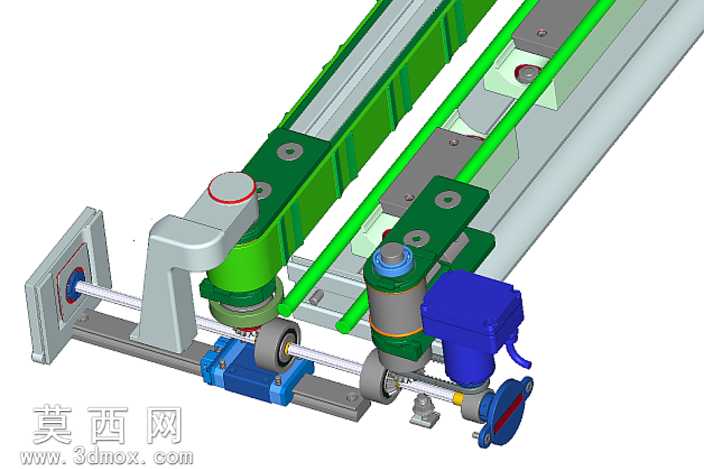

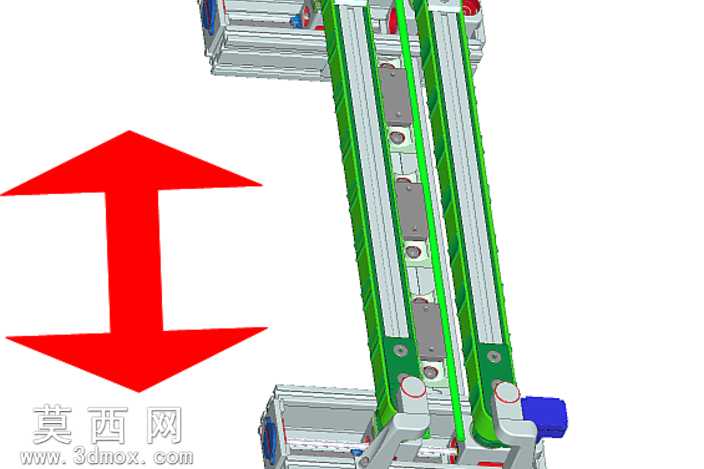

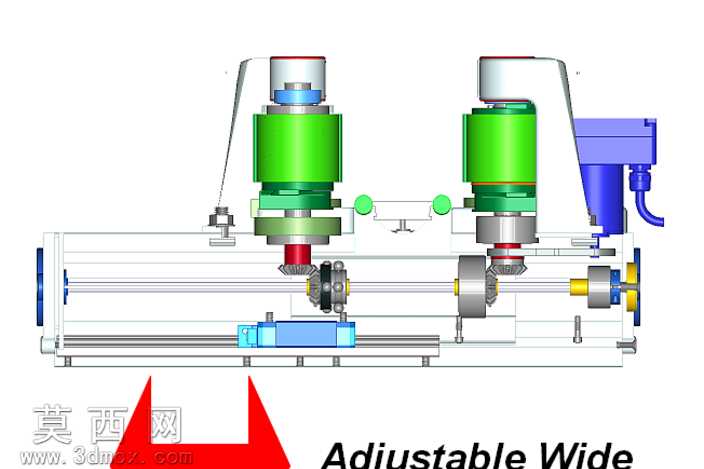

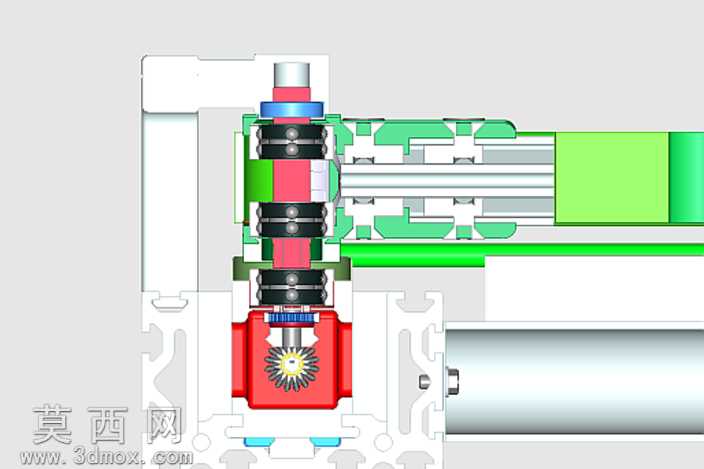

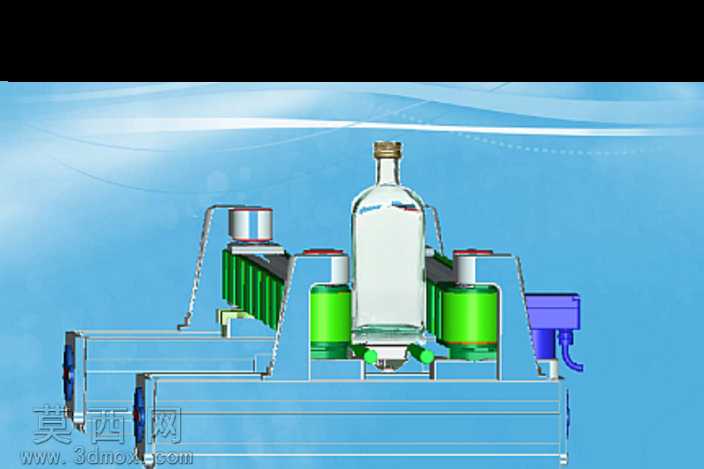

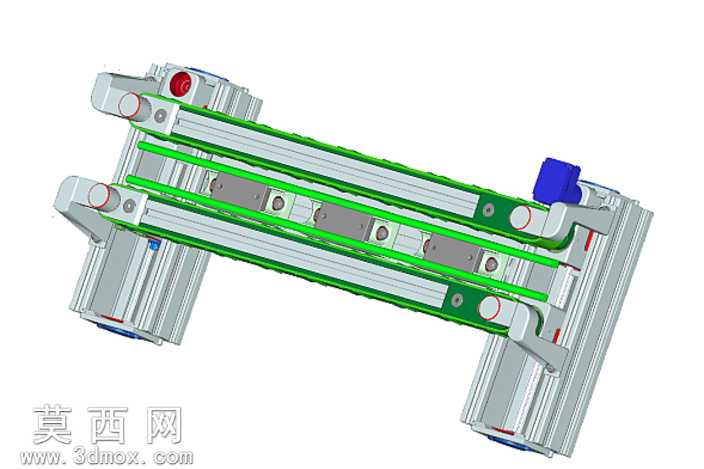

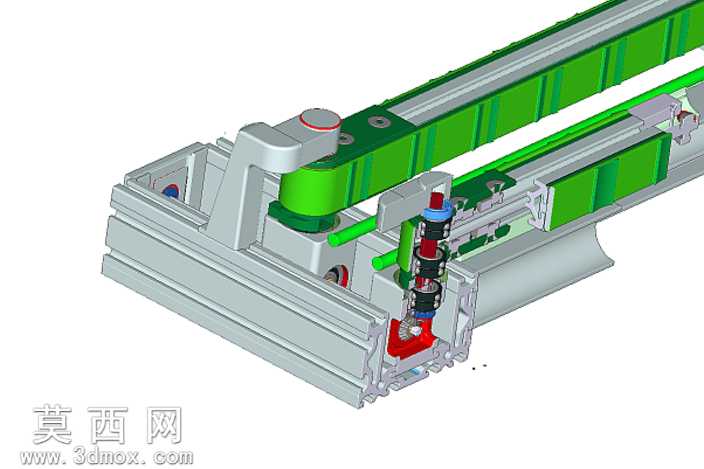

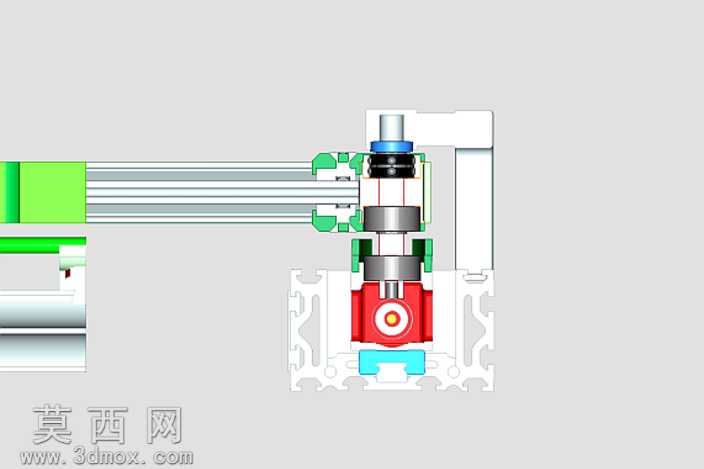

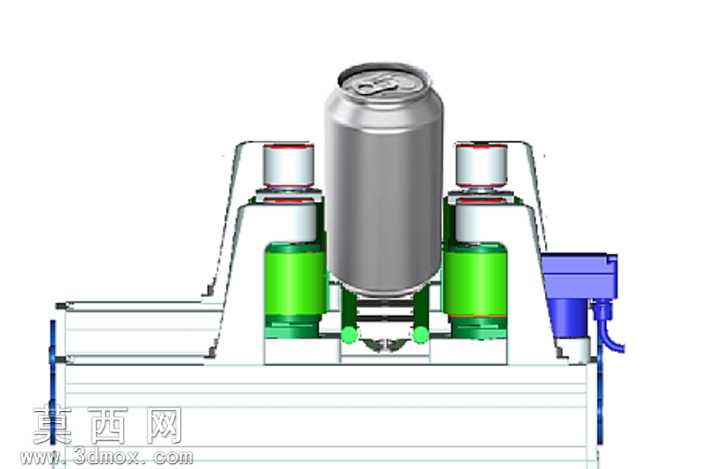

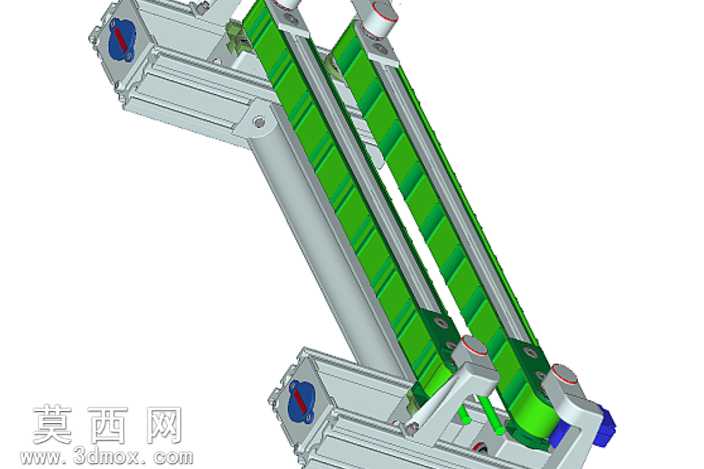

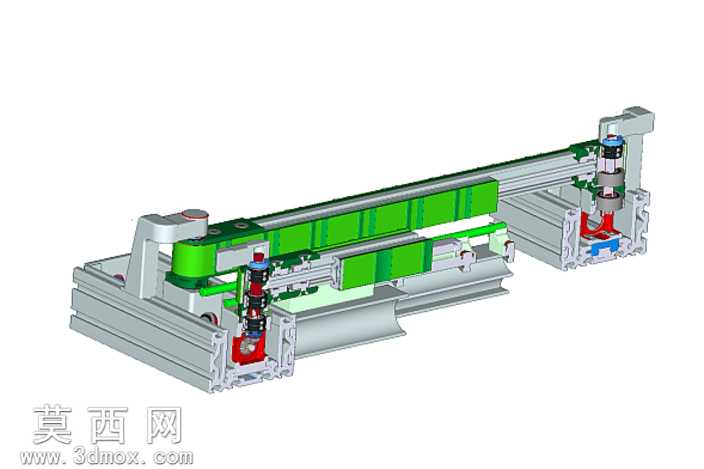

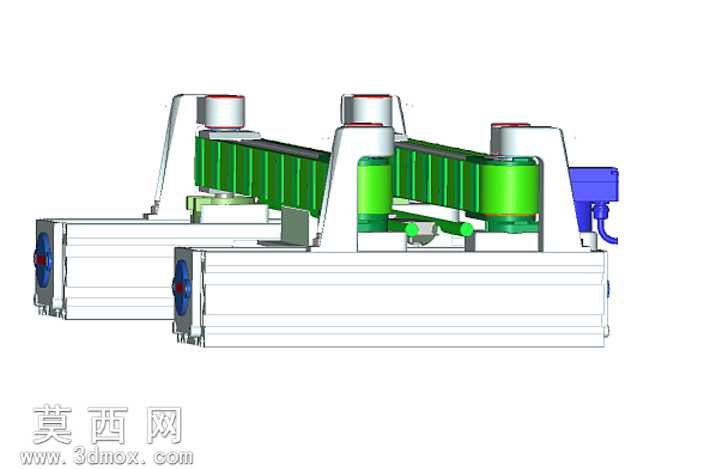

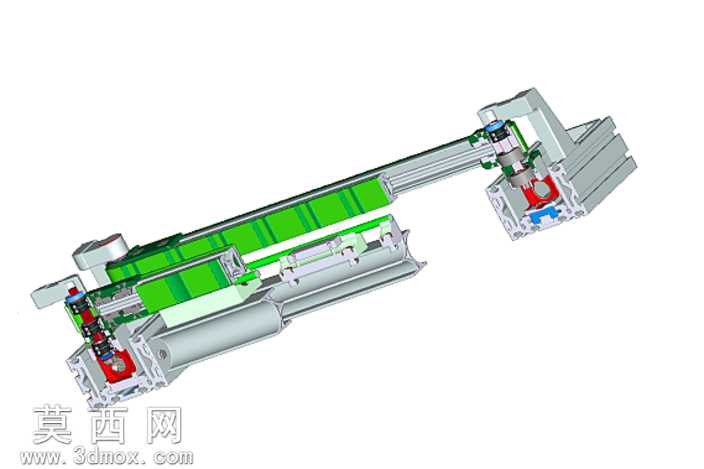

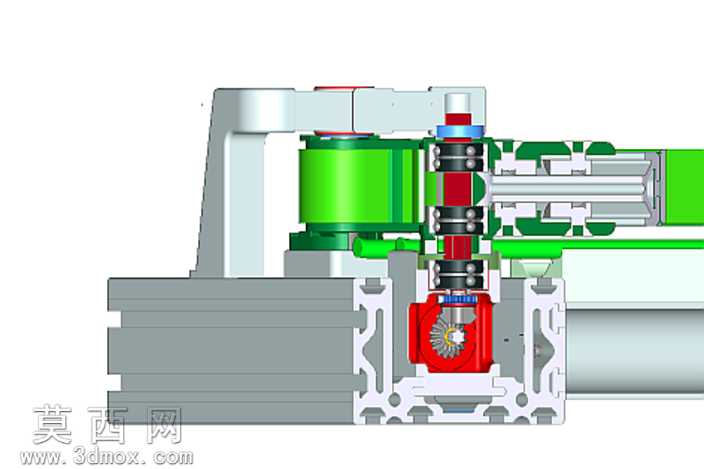

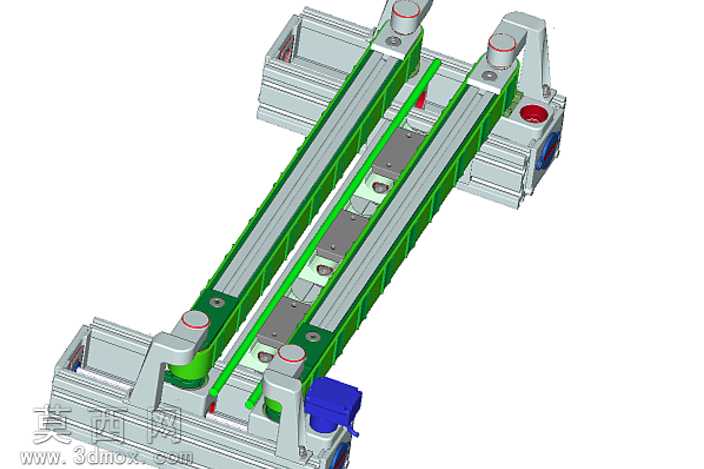

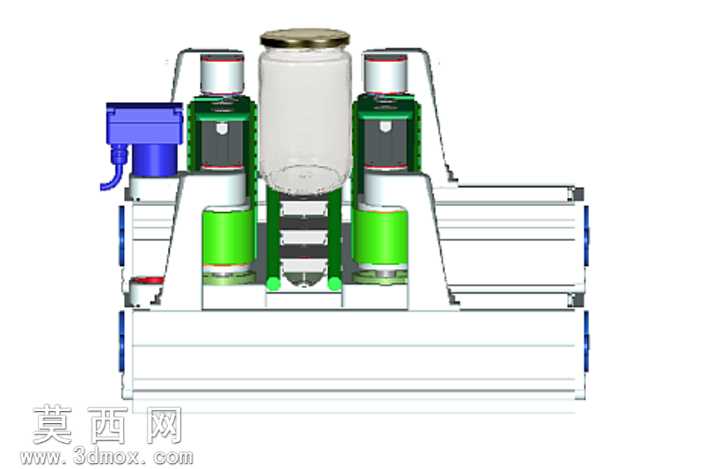

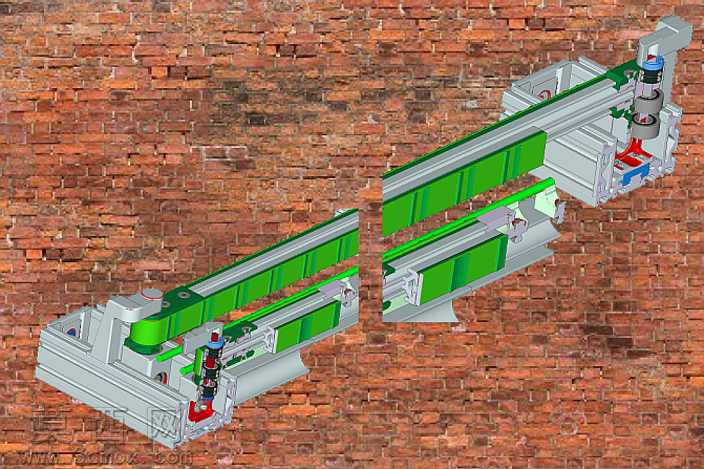

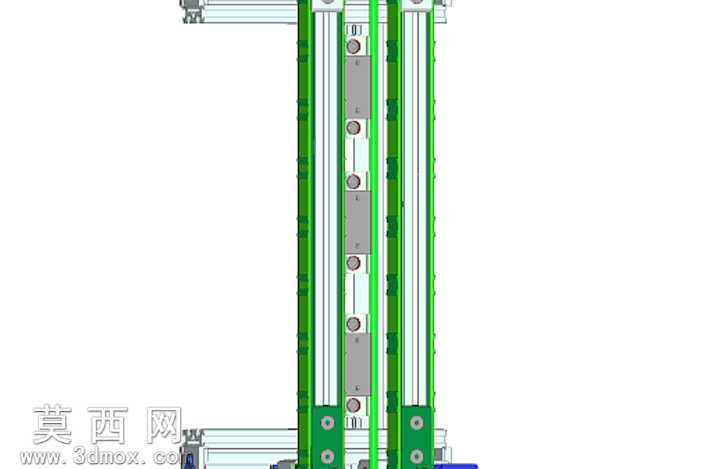

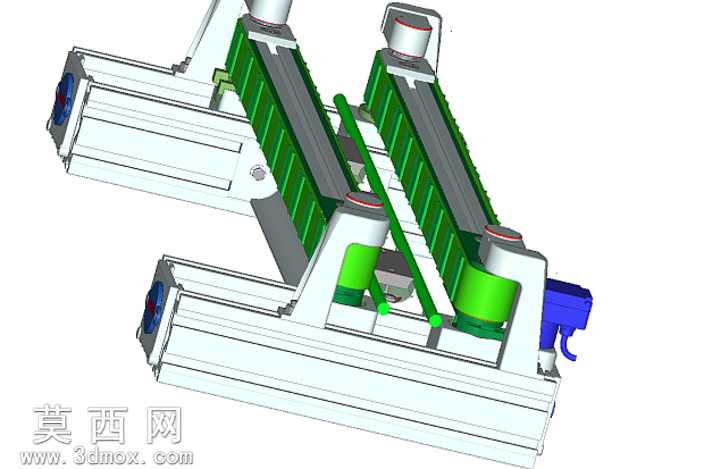

本作品为适配产线接驳需求的垂直输送单元三维建模成果，建模过程中严格遵循机械设计装配逻辑，以工业铝型材作为主体承载框架，对每一处型材的安装槽位、连接孔位都做了1:1的参数化还原，确保模型可直接导出用于工程参考。建模阶段优先完成核心输送组件的搭建：两条平行布置的绿色同步皮带作为载具承托输送载体，皮带内侧的张紧轮、端部驱动带轮均按照标准传动件尺寸建模，带轮表面的防滑纹理、轴承安装位的倒角细节都做了精细化处理，保证传动结构的装配干涉检查可直接在三维环境中完成。模型的驱动端采用Coupling Based耦合式Syncro驱动器结构，驱动器与端部带轮的连接轴、联轴器、端盖紧固件都按照实际装配层级做了分组管理，不同材质的零件在建模阶段就做了材质属性区分：铝型材框架赋予磨砂银白金属材质，同步皮带赋予哑光绿色橡胶材质，驱动端的电气组件外壳赋予深蓝色工程塑料材质，端部的红色急停按钮、调节旋钮分别赋予对应色彩的塑料与金属材质，渲染后可清晰区分不同功能模块。本设计的核心亮点为长度可调式结构，建模时将输送段的型材框架设置为可伸缩的参数化装配体，可根据不同产线的垂直输送高度需求调整整体输送长度，无需重新搭建基础框架即可适配多种安装场景；同时模型预留了与凸轮杠杆皮带输送机的焊接对接接口，对接位的定位销孔、焊接坡口都做了细节还原，可直接与上游输送设备完成装配对接。建模过程中对所有运动部件做了运动仿真前置处理，皮带与带轮的配合面、载具在皮带上的定位结构都设置了合理的配合约束，可直接在三维软件中模拟输送过程的运行状态，验证载具输送过程中的稳定性。整体模型的结构设计围绕紧凑化、易集成的思路展开，两侧的安装支架预留了多组安装孔位，可直接固定在产线的铝型材机架上，驱动端的电气元件布局合理，预留了走线槽位，避免实际安装时出现线缆干涉的问题，完全满足光感检测类工序的物料垂直输送职责，可作为自动化产线垂直输送模块的设计参考，适配小型工件的短距离垂直转运、工序间接驳等场景。
