紧凑型悬臂式皮带迷你输送设备

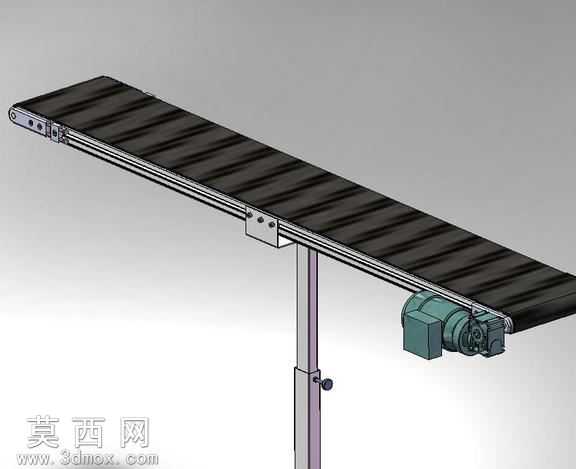

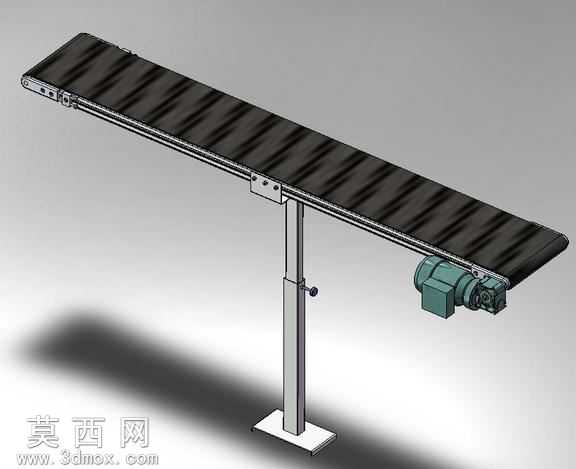

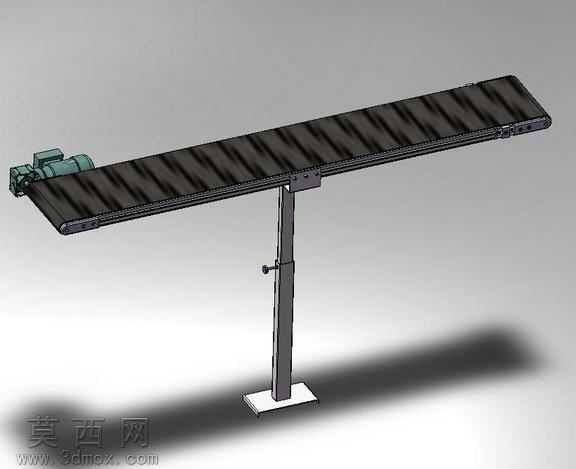

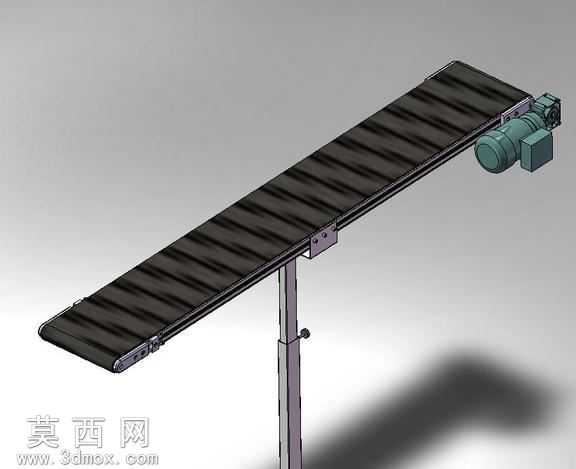

本作品为轻型悬臂式迷你皮带输送机三维建模成果，建模阶段以实际轻型物料输送场景的功能需求为核心设计逻辑，首先完成整体结构的比例规划，确定狭长型输送台面、单立柱悬臂支撑、端部驱动的整体布局，适配小空间内的短距离物料转运需求。建模过程中对各部件进行精细化参数化构建：输送皮带部分采用带横向防滑条纹的结构设计，建模时还原皮带的张紧贴合状态，通过曲面建模还原皮带环绕两端辊筒的自然弧度，防滑条纹采用等距阵列特征实现，保证条纹间距均匀、形态规整，匹配轻型小件物料输送的防滑需求。两端辊筒组件分别构建了从动端与驱动端的细节结构，从动端设置张紧调节结构的特征预留，驱动端集成减速电机安装位，还原电机与辊筒的传动连接结构，电机外壳的散热筋、接线盒、安装法兰等细节均通过拉伸、切除等特征逐一还原，保证结构的真实感。支撑结构采用单立柱悬臂设计，立柱部分设置高度调节锁紧结构，建模时还原锁紧旋钮、调节滑槽的细节，悬臂横梁与输送机架的连接采用标准安装块结构，还原安装孔位、定位凸台的细节特征，保证支撑结构的稳定性与可调性符合实际使用逻辑。材质与渲染阶段，针对不同部件匹配对应材质属性：输送皮带采用哑光黑色橡胶材质，调整粗糙度参数还原橡胶表面的微磨砂质感，防滑条纹处做轻微的质感区分提升细节层次；机架、横梁、立柱等金属结构件采用银灰色阳极氧化铝型材材质，调整金属反射度与粗糙度，还原工业铝型材的哑光金属质感，安装块、锁紧件等采用镀锌钢材质，做轻微的金属光泽区分；驱动电机采用深灰绿色工业漆金属材质，还原电机外壳的漆面质感。渲染阶段采用柔和的工业场景布光，通过主光源、辅助光与环境光的搭配，清晰呈现各部件的结构轮廓与材质质感，避免过强反光遮挡结构细节，同时通过阴影效果强化设备的立体结构关系，直观展现悬臂支撑的结构形态。整体设计围绕轻型、小空间、短距离输送的核心需求，结构紧凑无冗余设计，各部件的装配关系清晰合理，既还原了迷你输送机的真实功能结构，也通过精细化建模与材质渲染呈现出设备的工业质感，可用于轻型输送场景的方案展示、结构参考等用途。
