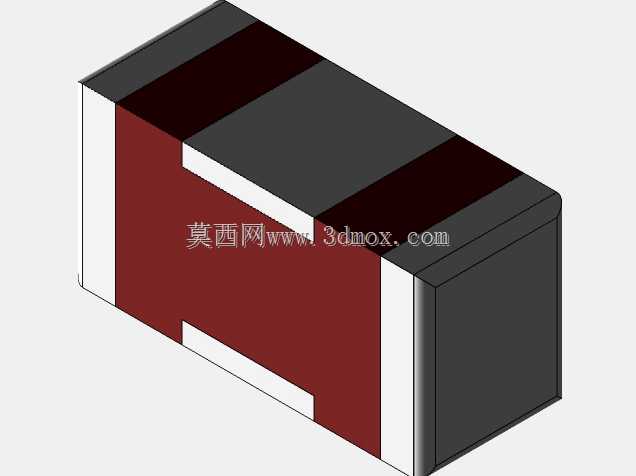

YFF31HC型贴片式电子元件结构设计

该款贴片式电子元件主要应用于各类高密度表面贴装工艺的印刷电路板场景，覆盖消费电子、工业控制板卡、车载电子模块、通信终端设备等多个领域的电路搭建环节，作为板级电路的基础组成单元，承担电路信号滤波、阻抗匹配或是电磁干扰抑制的核心作用，能够在紧凑的板卡空间内完成对应的电路功能实现，适配当前电子产品小型化、集成化的发展趋势。从实际用途来看，这类元件可直接通过SMT回流焊工艺完成板上焊接，无需额外的通孔加工，能够大幅提升电路板的组装效率，同时减少板面对通孔空间的占用，适配多层高密度PCB的设计需求，在便携数码产品、小型化工业传感模块、车载影音控制板等对安装空间有严格限制的场景中，能够有效压缩电路模块的整体体积，提升产品内部的空间利用率。在功能特性上，该元件采用长方体标准化封装结构，外部设置有对称分布的端电极结构，端电极采用端面+侧面延伸的焊接设计，能够在焊接过程中形成充足的焊锡浸润面，保障焊接后的机械连接强度与电气连接可靠性，避免长期使用过程中因温度循环、机械振动出现焊点脱落、接触不良等问题；元件主体采用绝缘封装材质包裹内部功能芯体，能够隔绝外部潮气、粉尘以及机械外力对内部芯体的损伤，提升元件在复杂工况下的使用寿命。从设计思路层面，该元件严格遵循表面贴装元件的标准化尺寸规范进行结构设计，整体外形为规整长方体，边角做微小的圆弧过渡处理，避免在贴片吸料过程中出现卡料、吸嘴吸附偏移的问题，端电极的位置、宽度以及延伸长度均匹配通用SMT贴装设备的加工精度要求，能够适配绝大多数高速贴片机的供料、吸料、贴装流程，无需针对该元件进行特殊的设备参数调整，降低产线的适配成本。外形尺寸与安装边界方面，该元件对应3216封装规格，整体长度、宽度、厚度均符合行业通用的贴片元件尺寸公差要求，安装时仅需在PCB板上预留对应尺寸的两个焊盘位置，焊盘间距与元件端电极间距完全匹配，元件贴装后不会超出焊盘边界，与周边相邻元件的安全间距符合常规PCB设计的安全规范，不会出现元件干涉、焊盘桥连等组装问题，能够直接导入常规PCB封装库进行板级布局设计，无需额外绘制定制化封装，大幅缩短硬件开发的周期。
