带流场仿真分析的轴流散热风扇结构

这款轴流散热风扇是电子设备风冷散热系统的核心执行部件，广泛应用于台式计算机主机、服务器机柜、工业控制机箱、通信电源模块、大功率变频驱动装置等需要主动通风散热的场景，承担着将设备内部发热元件产生的热量通过强制对流带出设备腔体的核心作用，是保障电子元器件在额定温度区间稳定运行、避免过热降频或硬件烧毁的关键结构件。

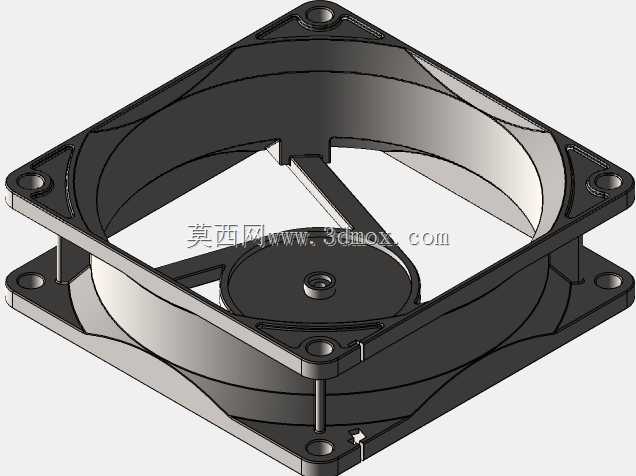

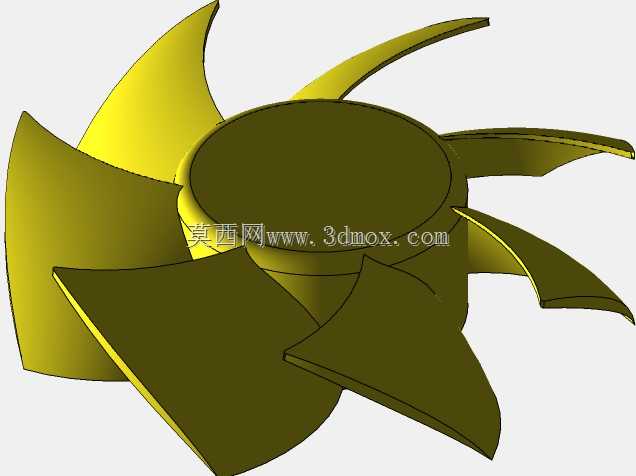

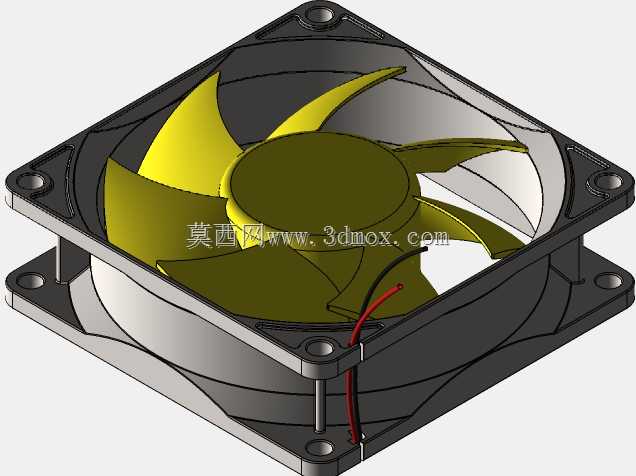

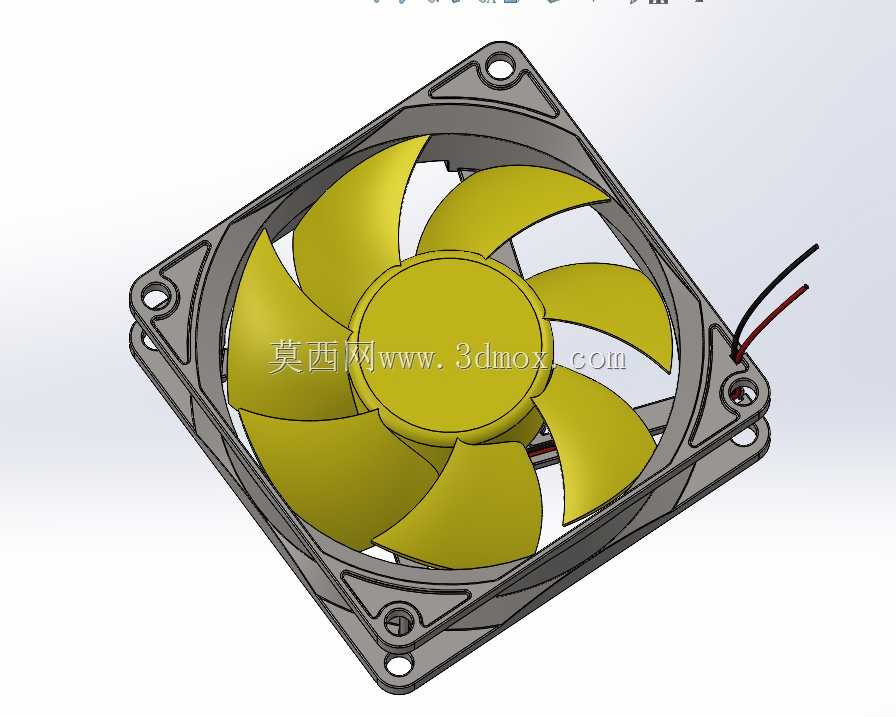

从功能特性来看，该款风扇采用常规方形外框搭配轴流叶轮的经典结构，外框四角预留标准安装孔位，可适配行业通用的安装间距要求，能够直接通过螺丝固定在机箱通风面板、散热鳍片组或者设备风道隔板上，安装边界兼容性强，既可以单独作为独立通风单元使用，也可以多组并联堆叠组成大风量散热阵列，满足不同热功耗设备的散热需求。叶轮采用多叶片曲面造型设计，叶片的倾斜角度、叶型曲率都经过流场优化，在保证足够送风风压的同时，尽可能降低运转过程中的气流紊流噪声，适配对运行噪音有要求的民用及办公设备使用场景。

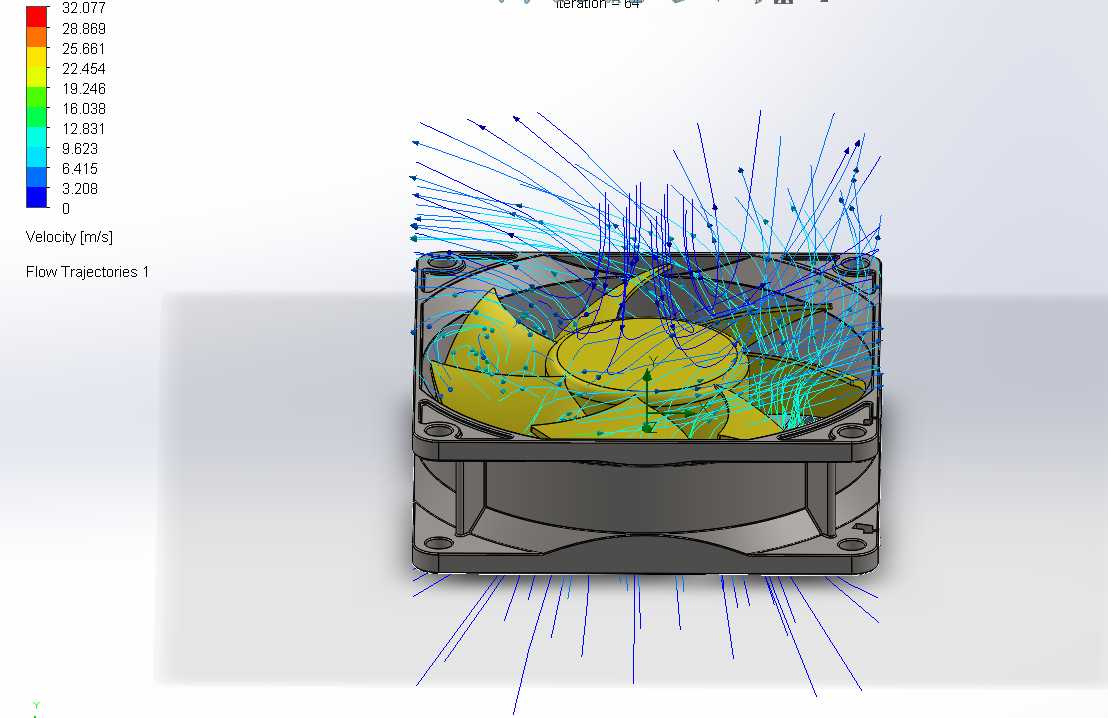

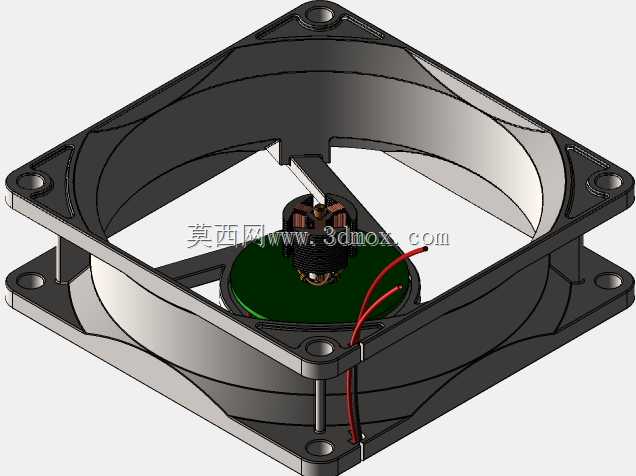

设计过程中，通过流场轨迹仿真对风扇工作状态下的气流走向、流速分布进行了完整模拟，能够直观观测到气流从风扇进风面吸入、经过叶轮做功加压后从出风面送出的完整流动路径，可清晰识别不同区域的气流速度差异，为优化叶片叶型、调整外框导风结构、减少风道内部涡流损耗提供了直观的数据支撑。外框的侧边加强筋结构既提升了整体结构强度，避免安装或运转过程中出现框体形变，也能够对进出气流起到一定的整流作用，减少气流沿框体边缘的回流损失，提升风扇的实际送风效率。风扇中心的轮毂区域做了圆弧过渡处理，能够引导气流平滑进入叶轮通道，降低入口处的气流阻力，同时轮毂内部预留了电机安装空间，可适配标准尺寸的直流无刷电机，实现转速的灵活调控，根据设备实时温度调整送风功率，平衡散热效果与能耗、噪音表现。

在实际应用中，这类风扇既可以搭配铝制或铜制散热鳍片使用，将发热元件传导到鳍片上的热量快速吹散，也可以直接安装在设备通风口形成贯穿式风道，带动设备内部整体空气循环，避免局部热量淤积。其方形外框的结构设计能够最大化利用安装面的通风面积，相比同尺寸圆形外框风扇拥有更大的有效过风面积，在紧凑的设备安装空间内能够实现更高的通风效率，适配各类空间受限的电子设备散热改造与新品开发需求。
