实验室小型亚音速风洞试验装置结构设计

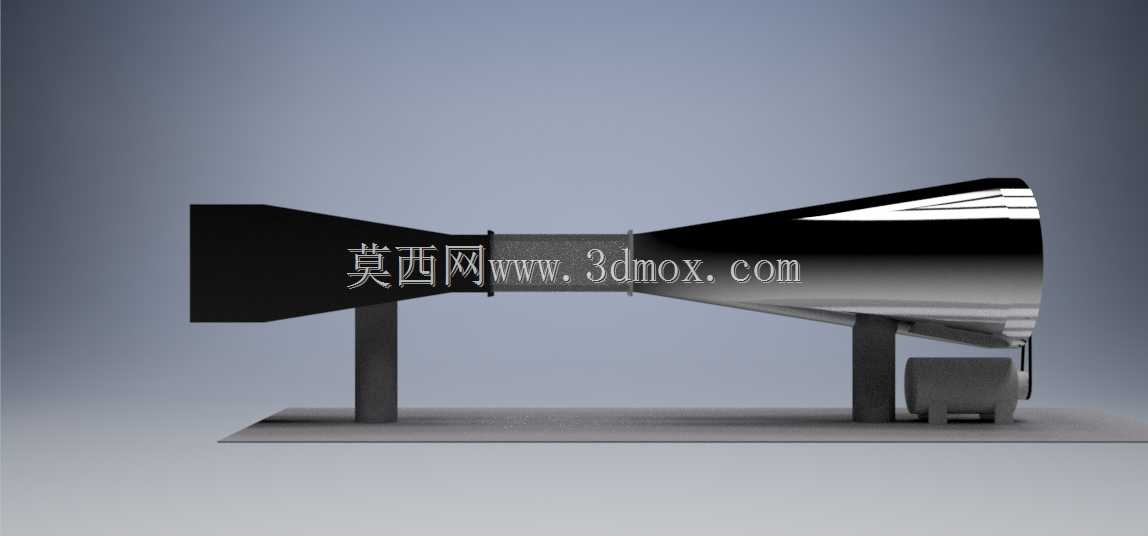

这款亚音速风洞装置主要面向高校流体力学实验室、小型航空航天研发工作室、民用通风设备研发测试场景使用，能够为低流速流体动力学试验提供稳定可控的均匀流场，完成基础翼型气动性能测试、小型构件风阻系数测定、低速流场可视化观测等核心试验任务，是开展亚音速段流体相关研究的核心基础试验设备。整套装置采用经典的开路式收缩-试验段-扩压段结构布局，进风端设置大角度收敛的集气收缩段，通过平滑过渡的曲面型线将进气气流均匀加速，在收缩段出口位置形成湍流度极低、流速分布均匀的试验核心区，能够满足常规小尺寸试样的测试流场要求；中间段为等径直筒试验段，两侧预留透明观察窗安装位，可搭配粒子图像测速系统、烟线流场显示装置完成流场观测，试验段上下壁面预留传感器安装接口，可灵活加装皮托管、压力传感器、风速测量装置完成流场参数实时采集；出风端设置渐扩式扩压段，通过逐步扩大的通流截面降低气流流速，将气流的动压逐步转化为静压，减少出口端的能量损耗，同时降低装置运行时的气流噪音。装置底部采用双立柱支撑结构，支撑立柱与底部安装平台采用刚性连接，保证整套风道的同轴度与结构稳定性，避免气流高速通过时产生结构振动影响测试精度，底部平台预留地脚安装孔位，可根据实验室场地条件完成地面固定安装，也可搭配减震垫放置在水平试验台面上使用。驱动风机单元布置在扩压段出口侧下方位置，通过柔性连接段与扩压段出口连通，避免风机运行产生的振动传递至风道主体影响试验流场稳定性，风机的转速可通过配套控制系统无级调节，实现试验段风速的连续可调，覆盖常规亚音速试验所需的流速区间。整套装置的外形尺寸适配常规实验室室内安装场景，风道主体轴线距离安装面的高度符合人体工程学操作要求，试验段位置刚好匹配试验人员坐姿操作的观测高度，方便试验人员完成试样安装、传感器调试、流场观测等操作，各段风道之间采用法兰螺栓连接，连接处加装密封胶条保证风道气密性，避免漏气影响流场参数准确性，同时分段式结构也方便后期对装置内部进行清洁维护，根据不同试验需求更换不同截面尺寸的试验段模块，拓展装置的测试适用范围。
