螺旋流道热交换器流场仿真结构设计

　　在化工、能源、暖通及动力工程领域，换热环节的效率直接决定整套系统的能耗水平与运行稳定性，螺旋结构热交换设备凭借紧凑的结构、优异的湍流强化换热能力，在小空间换热工况、高粘度介质换热场景中应用占比逐年提升。不同于常规管壳式换热器的直管束流道设计，螺旋缠绕式的流道结构会让介质在流动过程中持续产生垂直于主流方向的二次旋流，这种旋流会持续破坏管壁附近的流动边界层，避免层流底层过厚导致的换热热阻升高，哪怕是处理粘度较高的油品、高分子聚合介质，也能在较低的流速下获得足够的换热系数，不需要刻意提升泵组扬程来拉高流速，能有效降低换热回路的动力损耗。

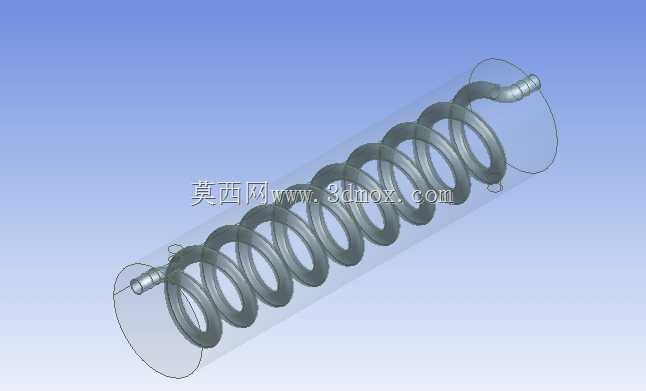

　　从结构设计逻辑来看，这类螺旋热交换器的核心流道采用连续变曲率螺旋成型，两端设置同心的介质进出汇流腔，避免介质进入螺旋段时出现偏流、局部流速突变的问题。流道的螺旋升角、缠绕直径、相邻流道的间距是设计阶段需要反复校核的核心参数：螺旋升角过小会导致流道总长度过长，沿程阻力损失超出允许范围，升角过大则会削弱旋流强度，让二次流的扰流作用打折扣；缠绕直径需要匹配安装空间的径向边界，同时要兼顾流道弯曲带来的离心力对介质流速分布的影响，避免流道外侧流速过高造成局部冲蚀，内侧流速过低出现杂质沉积、结垢堵管的问题；相邻流道的间距则需要考虑壳程介质的流通截面积，保证壳程介质也能形成足够的扰流，不会出现流动死区。

　　从安装边界来看，本次设计的螺旋热交换器轴向总长度控制在0.3米级，径向最大尺寸不超过0.18米，两端的介质接口采用同轴布置，可直接对接同管径的工艺管线，不需要额外加装变径转接头，安装时仅需要预留两端管线的操作空间，整体占地仅为同换热功率常规管壳式换热器的三分之一左右，非常适合集成在撬装式换热机组、小型动力系统的冷却回路、实验台架的温控单元这类空间受限的应用场景。在结构强度校核层面，螺旋流道的弯曲段需要重点校核内压作用下的椭圆变形量，避免长期运行过程中流道出现蠕变变形，导致相邻流道挤压摩擦、甚至出现泄漏点；两端汇流腔与螺旋流道的焊接位置需要做圆滑过渡处理，减少应力集中，同时避免焊接位置的凸起干扰介质流动，造成局部阻力升高。

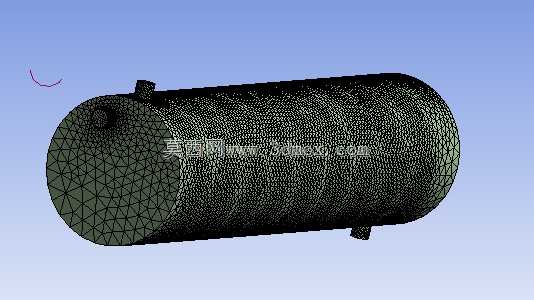

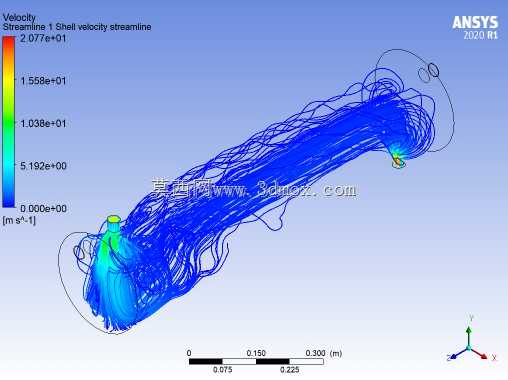

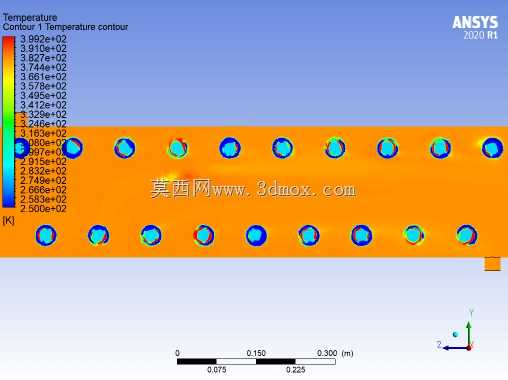

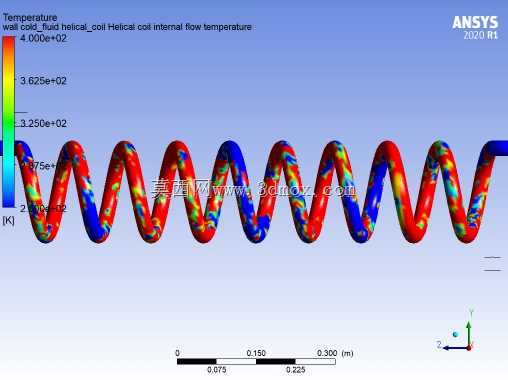

　　流场仿真阶段重点关注了全流道的流速分布均匀性，从速度流线分布可以看到，介质从入口汇流腔进入螺旋段后，旋流发展充分，整个流道内没有出现明显的低速滞止区，流速沿程变化平稳，最高流速出现在流道弯曲段的外侧，数值控制在工程允许的冲蚀阈值以内，不会对流道壁面造成过度冲刷。进出口的压差也控制在常规管路系统的允许压损范围内，不需要额外配置高扬程泵组就能满足介质循环要求。在实际工程选型中，这类螺旋结构热交换器还可以根据介质的洁净程度调整流道内壁的粗糙度参数，处理含少量固体颗粒的介质时，适当提升内壁光洁度，配合旋流的自冲刷作用，能有效降低结垢速率，延长设备的连续运行周期，减少停机清洗维护的频次。

　　不同于板式换热器对介质清洁度的高要求，螺旋流道的结构没有狭窄的板间缝隙，即使介质中含有少量纤维类杂质、小直径固体颗粒，也不容易出现堵塞问题，适用的介质范围更广，在余热回收、工艺介质恒温控制、液压系统冷却、小型制冷机组换热等场景都能适配。设计过程中还需要考虑热胀冷缩的补偿问题，螺旋结构本身具备一定的柔性变形能力，在介质温度波动较大的工况下，流道可以通过微小的弹性变形吸收热位移，不需要额外加装膨胀节，进一步简化了整体结构，降低了泄漏风险。
