双网目双目筛砂设备结构设计

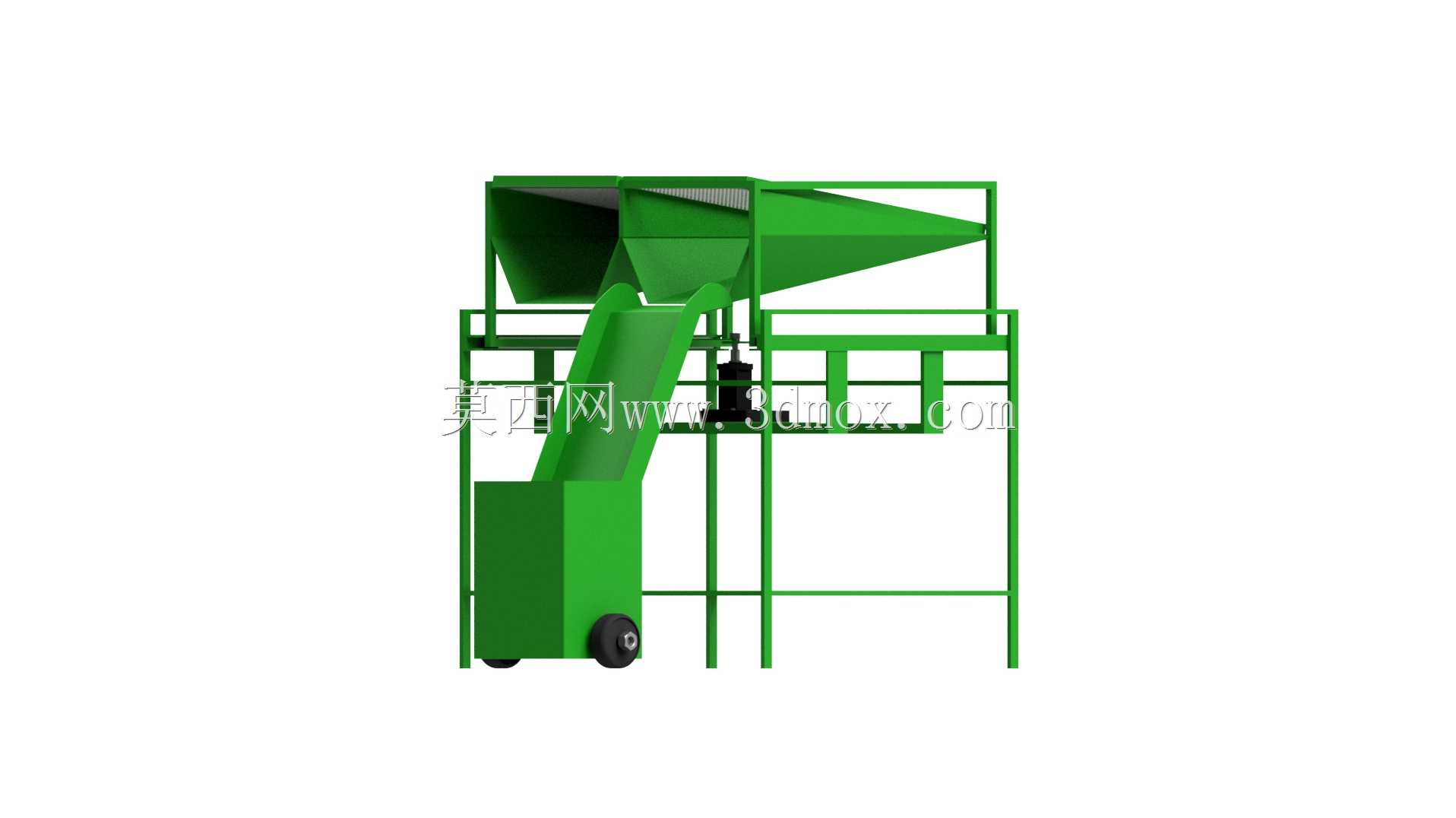

　　这款双目筛砂设备的结构设计，核心围绕施工现场及日常砂石分级的实际作业需求展开，区别于常规单网筛分设备，其配置5mm与0.6mm两种规格的筛网，可一次性完成粗砂、细砂的两级分级作业，减少物料重复转运筛分的工序损耗。从安装边界来看，设备采用侧置法兰安装结构，法兰端预设4个均布的安装定位孔，可直接对接物料输送管道或料仓出料口，安装时仅需匹配法兰端面的螺栓孔位即可完成固定，无需额外搭建复杂的支撑机架，适配现场狭小空间的安装需求，设备主体的方形箱体结构在安装时可预留侧边150mm的操作空间，用于日常筛网更换与设备维护。

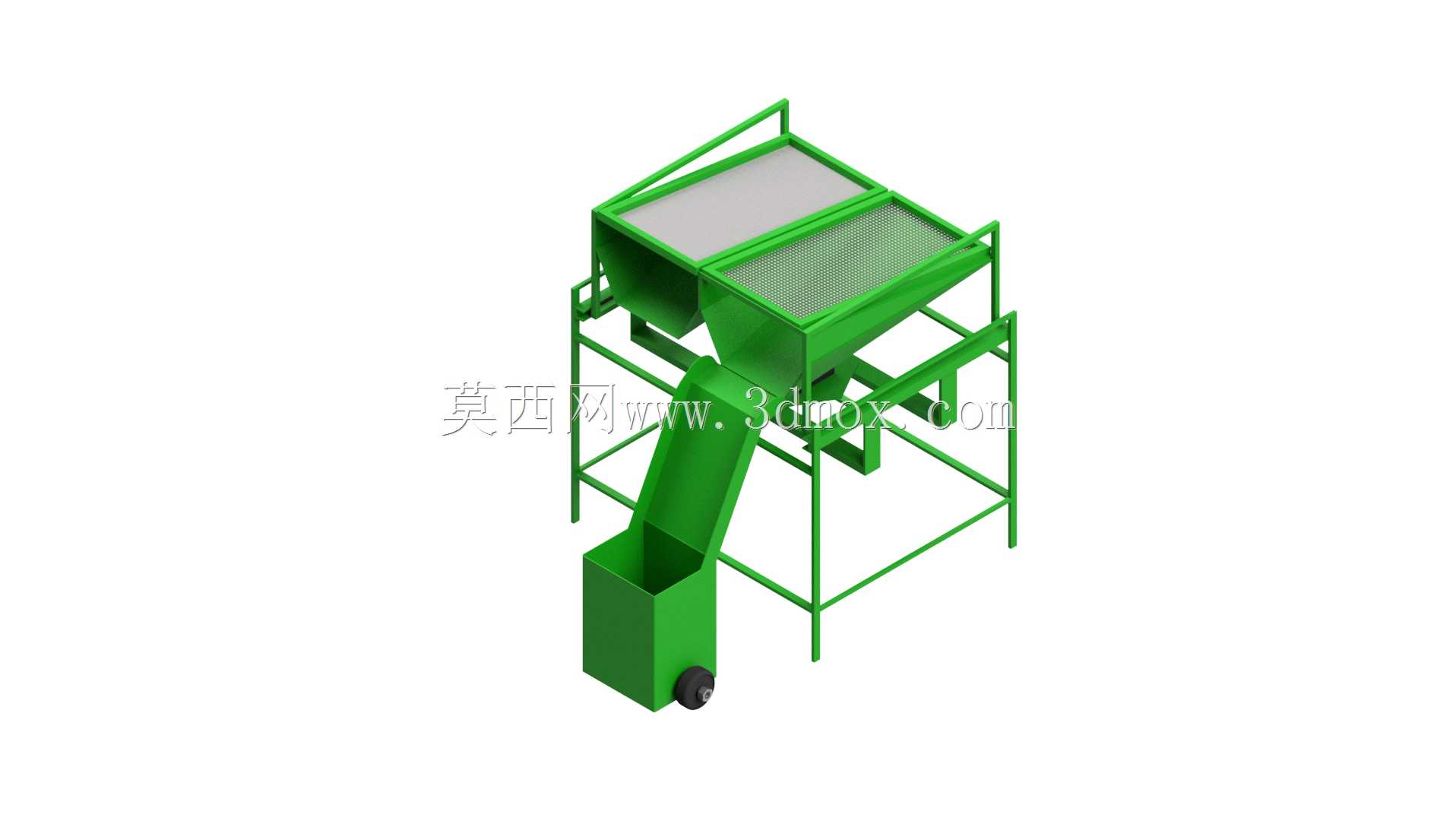

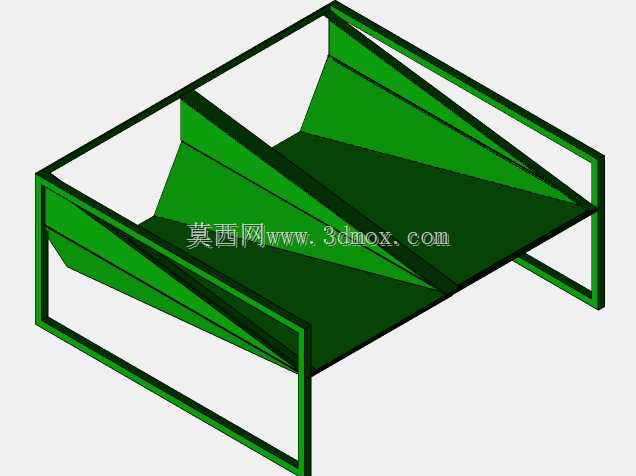

　　从功能特性层面，双目结构的设计对应两组独立的筛网作业腔，粗筛腔靠近进料法兰端，5mm筛网可率先拦截砂石料中粒径超标的大颗粒石块、杂物，避免大粒径物料进入细筛腔造成筛网破损，经过粗筛的物料直接进入下方0.6mm细筛腔，完成细砂与粉土的分离，两级筛分在同一设备腔体内连续完成，无需配置多台筛分设备串联作业，可降低现场设备的占地空间与动力配置成本。设备的箱体采用一体化折弯焊接结构，边角处做圆弧过渡处理，避免物料在箱体内边角堆积造成堵塞，箱体外侧的紧固螺栓采用内六角沉头设计，既保证箱体连接的结构强度，也避免突出的螺栓头在作业过程中勾挂杂物、积留物料。

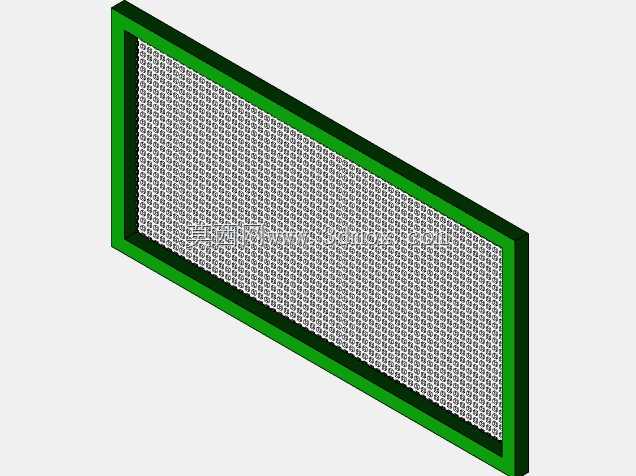

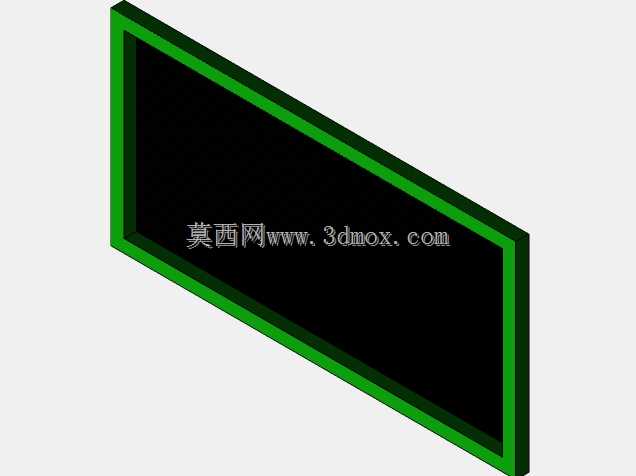

　　设计过程中重点考虑了现场作业的耐磨需求，筛网采用快拆式压条固定结构，压条通过侧边的手拧螺栓锁紧，无需专用工具即可在3分钟内完成单张筛网的更换，适配施工现场不同作业阶段对筛分粒径的临时调整需求，比如在混凝土制备作业时可更换对应粒径的筛网适配骨料级配要求，在土方回填作业时可更换大孔径筛网完成渣土筛分。进料端的法兰连接面做了止口设计，安装时可嵌入对接管道的止口槽内，配合密封垫可避免物料输送过程中的漏尘漏料问题，适配干法筛分作业的防尘要求。

　　从实际应用场景出发，这款设备不仅可用于建筑施工现场的砂石料分级，还可适配小型砂石加工厂的日常生产、市政工程的渣土筛分、农业生产中的土壤颗粒分级等场景，设备的动力安装位预设在箱体后侧的方形安装面上，可根据现场供电情况匹配对应功率的振动电机，安装时仅需保证振动电机的激振力方向与筛网平面呈15度夹角，即可保证物料在筛面上的均匀行进，避免物料偏载造成筛分效率下降。设备的出料端设计为两个独立的出料口，分别对应粗料、细料的排出，可直接对接输送带或者集料桶，完成分级后物料的直接收集，无需额外设置分料结构。

　　结构建模过程中对设备的壁厚做了针对性优化，箱体主体采用6mm厚钢板焊接，法兰安装面采用12mm厚钢板加工，既保证设备在高频振动作业下的结构强度，避免长期作业出现焊缝开裂、箱体变形的问题，也控制了设备整体自重，降低安装时的承重要求。筛网下方的支撑筋采用等距排布的方钢焊接，可均匀承受筛网传递的物料重量与振动冲击力，避免筛网在长期作业中出现凹陷变形，影响筛分精度。设备整体的外形轮廓无尖锐外凸结构，所有外露边均做倒角处理，可降低现场作业人员磕碰受伤的风险，符合施工现场的安全作业要求。
