桌面级开源三维扫描原型装置结构设计

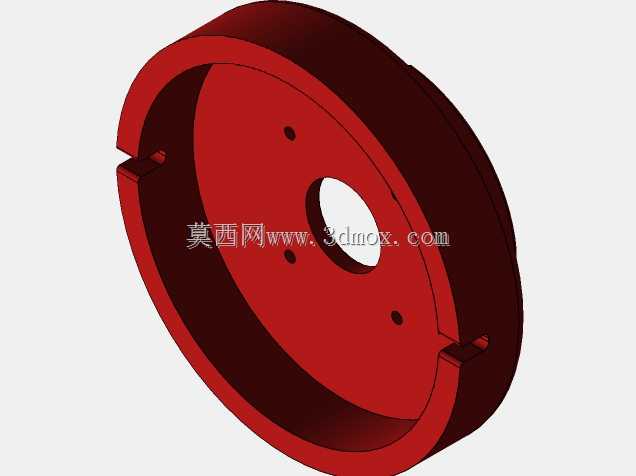

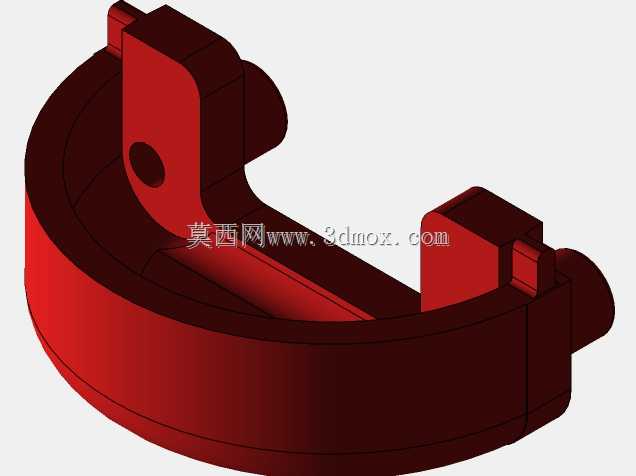

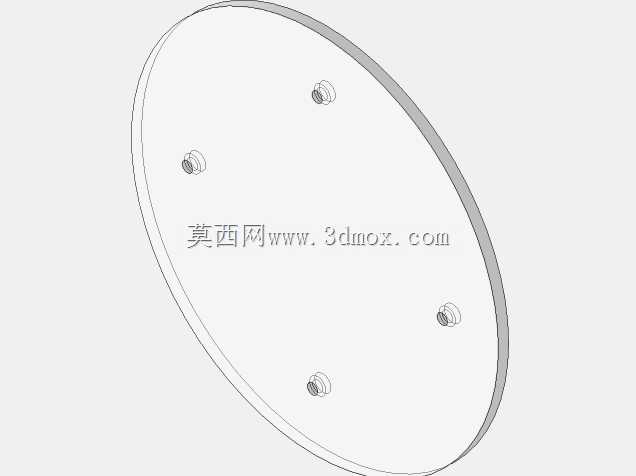

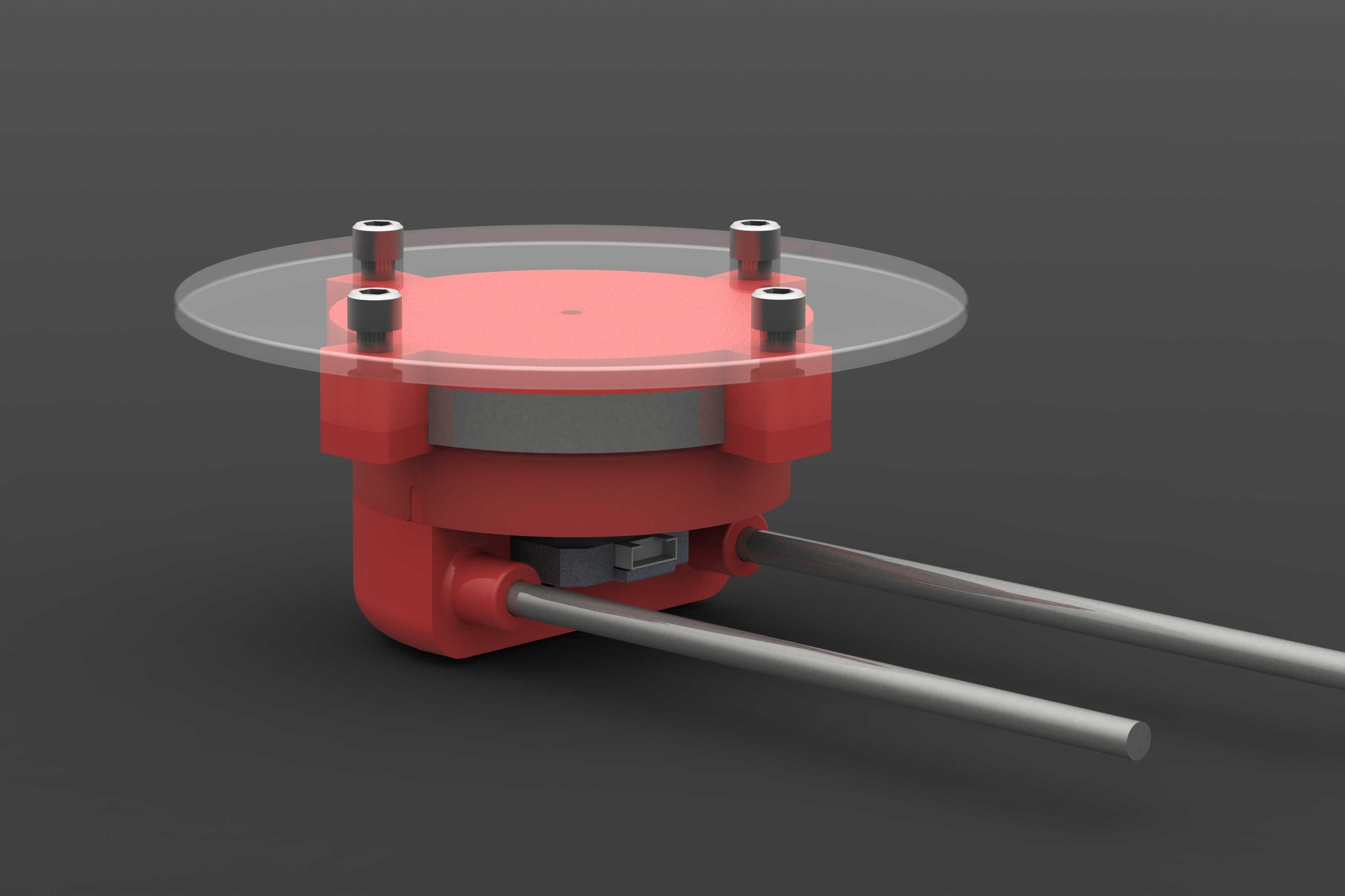

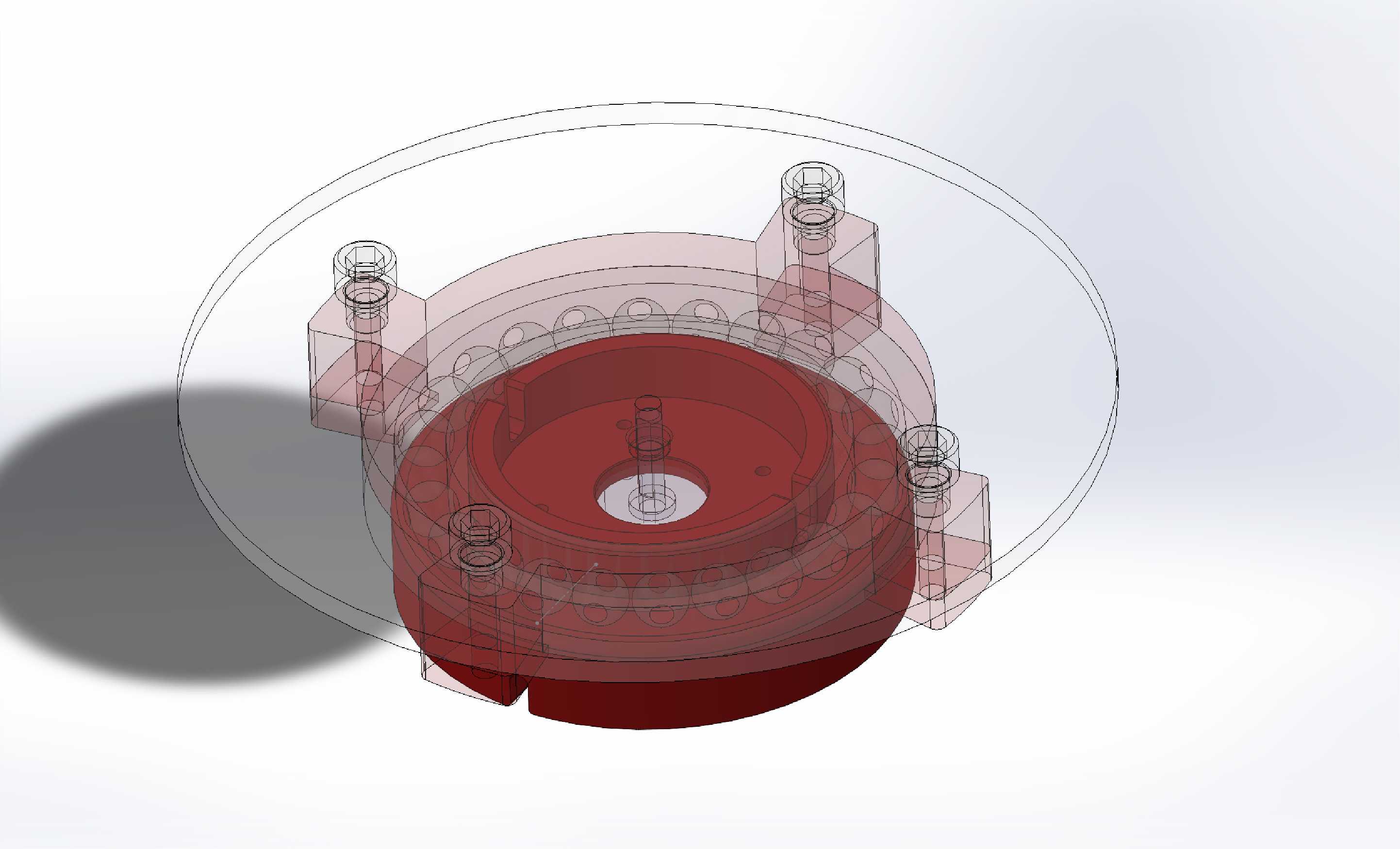

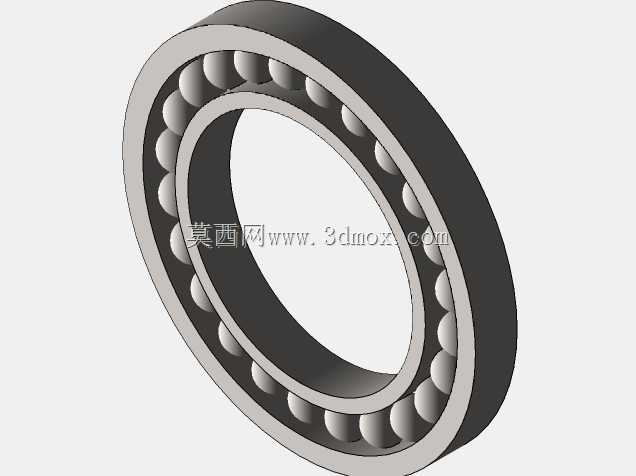

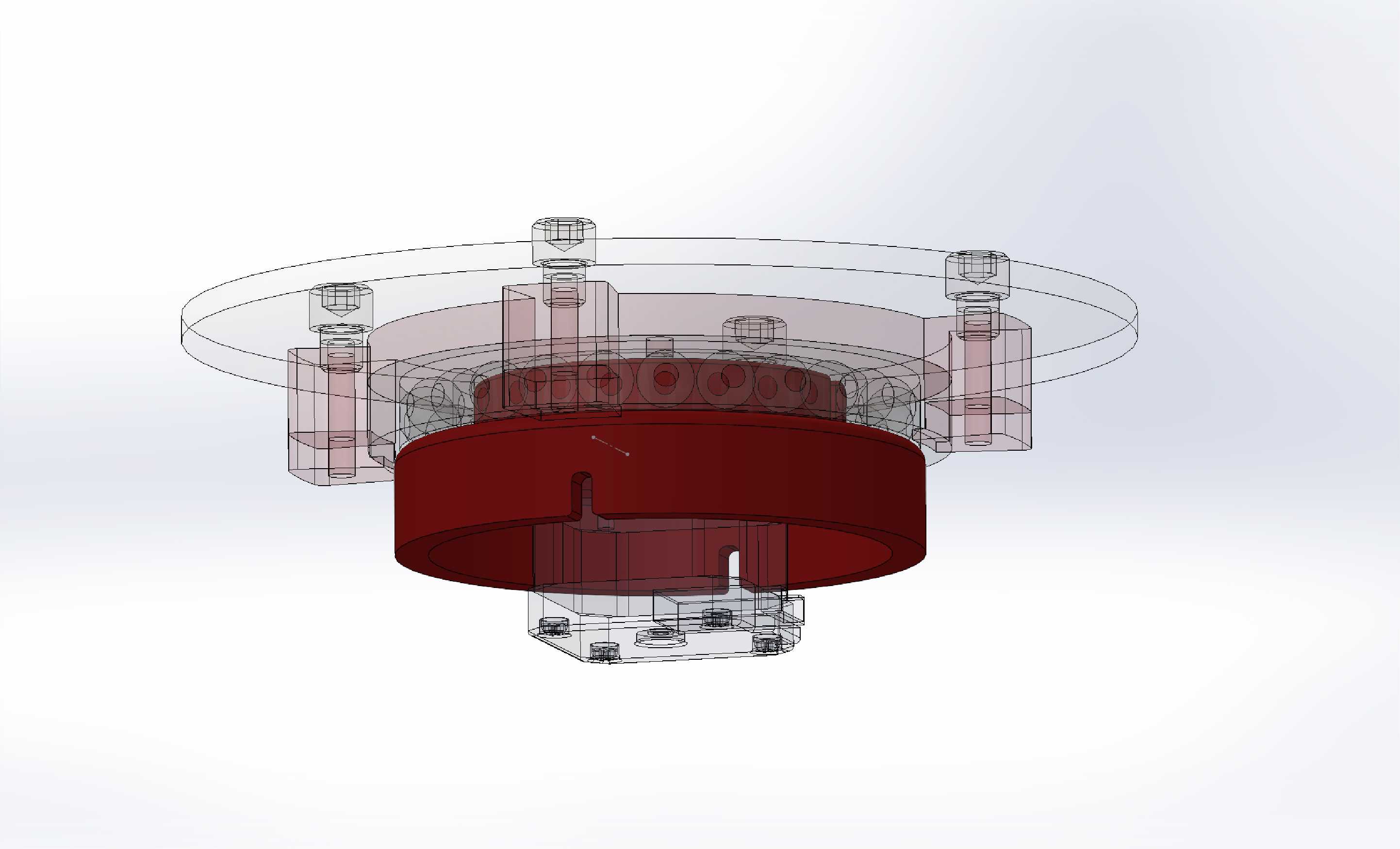

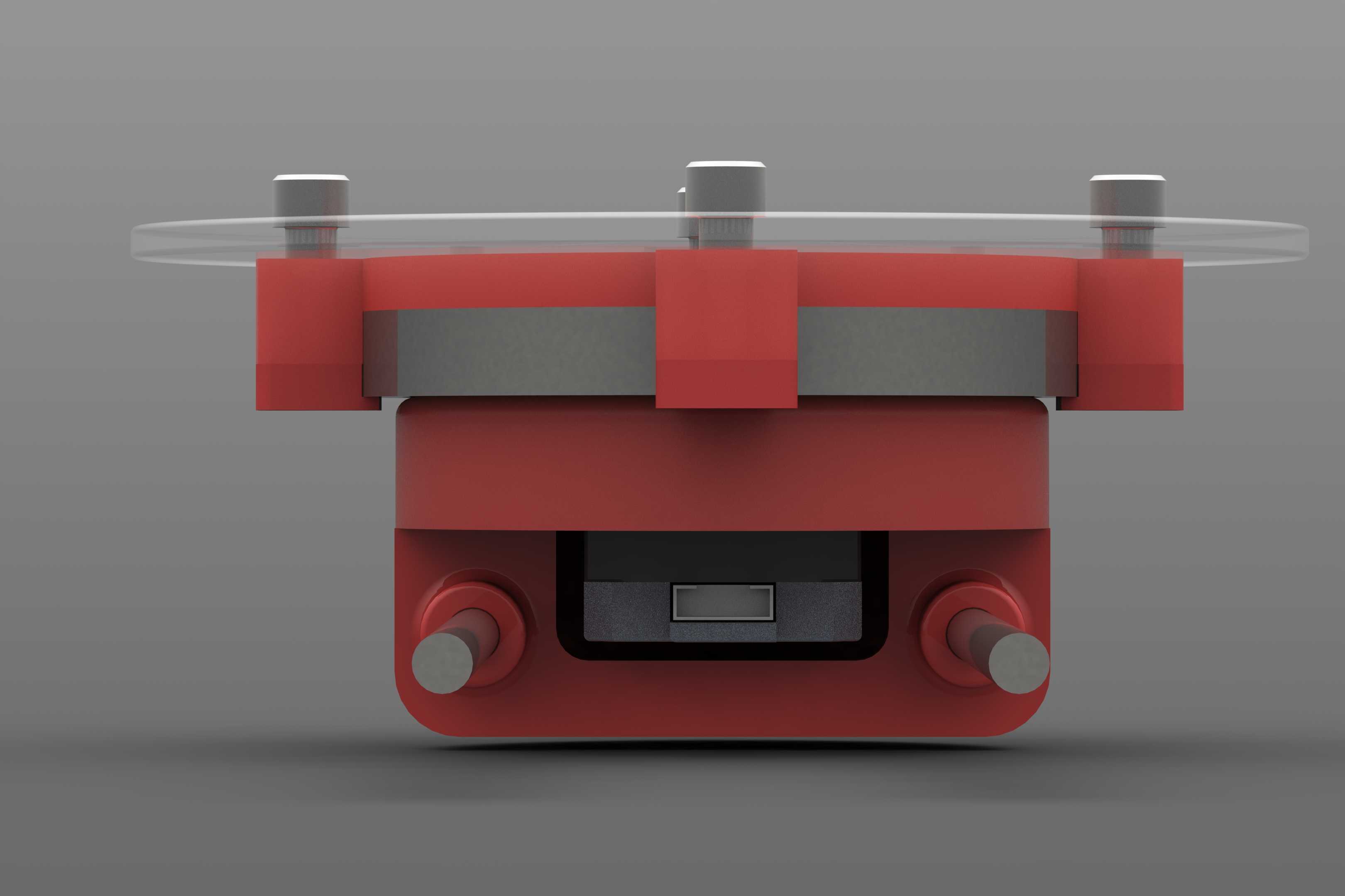

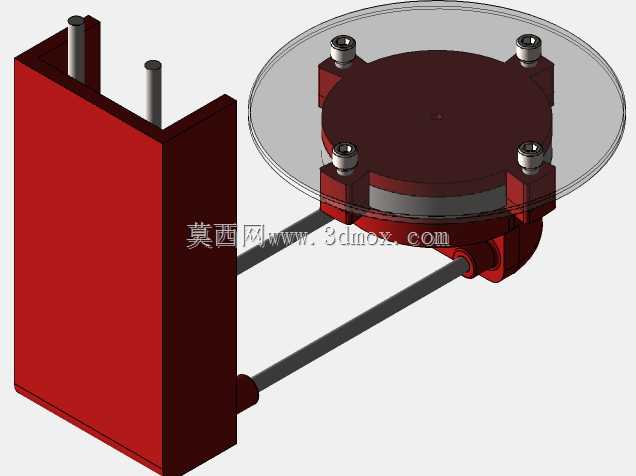

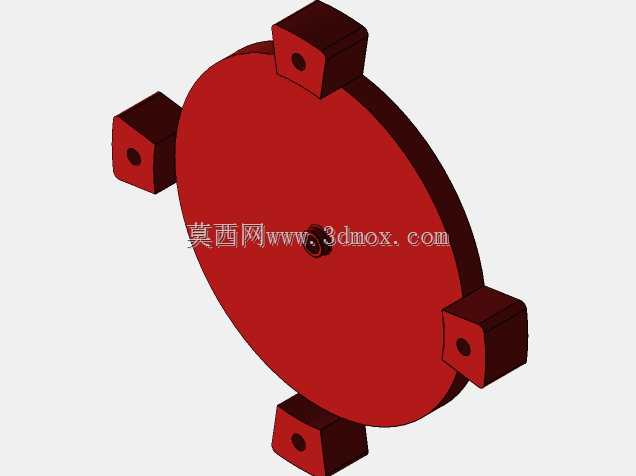

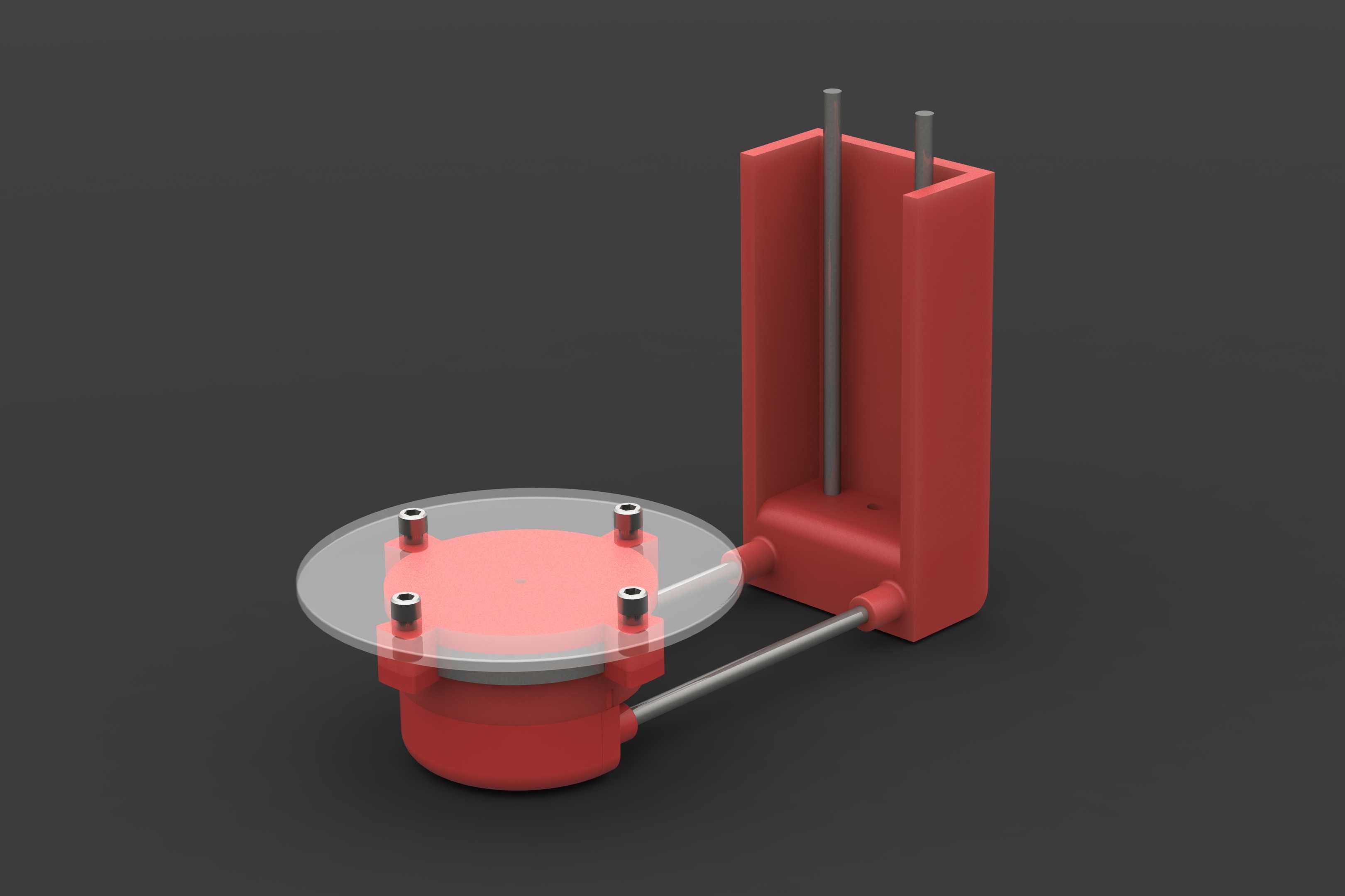

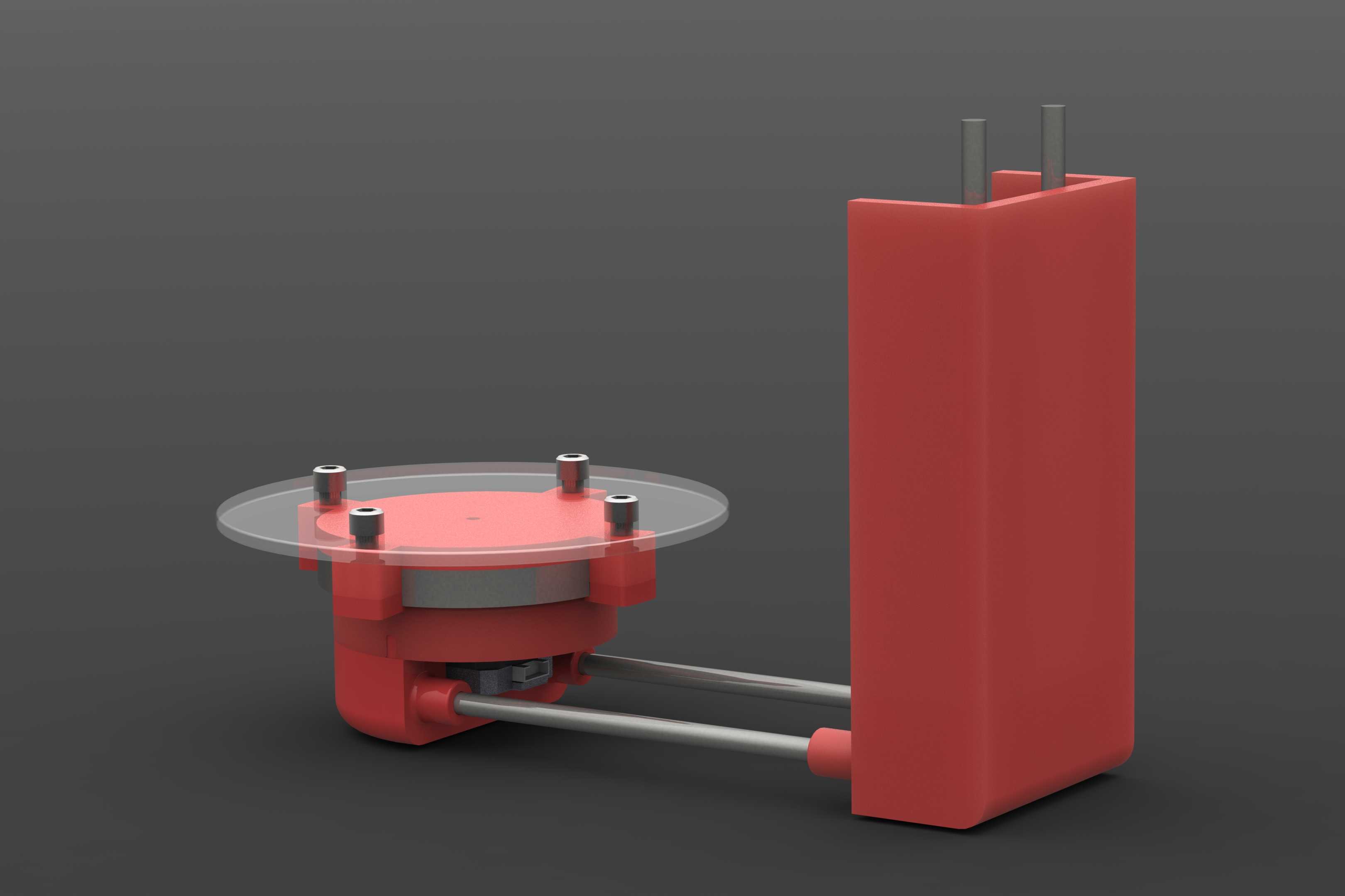

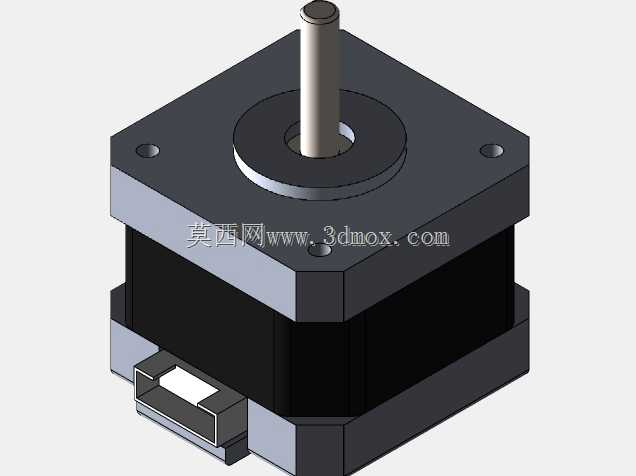

这款开源三维扫描原型装置，主要面向小型物件的三维逆向建模场景，可适配创客群体、小型工作室的日常建模需求，能够完成尺寸在150毫米以内小型零件、手办原型、文创小件的轮廓数据采集工作，为后续的3D打印、逆向复刻、尺寸校验提供基础的三维数据支撑。装置核心采用旋转载台式扫描架构，主体基座采用承托式结构设计，上部搭载透明圆形载物盘，待扫描物件放置于载盘中心位置后，可通过内置的旋转机构带动载盘完成360度匀速回转，配合外置的固定扫描采集模块，即可逐帧采集物件不同角度的轮廓信息，通过点云拼接生成完整的三维模型。结构设计上，装置回转支撑部分采用标准深沟球轴承作为核心转动部件，搭配2个nena17轴承与1个16014滚珠轴承组成回转支撑组，既保证了载盘转动时的同轴度，也能控制载盘转动过程中的端面跳动量，避免因载盘晃动导致的扫描数据错位、点云分层问题。基座部分采用一体化包覆式结构，将传动组件、轴承支撑座完全收纳于红色壳体内部，既可以避免外界粉尘落入传动间隙影响转动顺滑度，也能规整内部走线，让两根信号传输杆从基座侧部水平引出，连接外部的采集控制模块，避免线缆缠绕转动部件。从安装边界来看，装置整体底座直径控制在120毫米以内，上部载盘直径为150毫米，整体高度不超过80毫米，占用桌面面积极小，可直接放置于普通工作台面使用，无需额外定制安装支架；载盘采用透明亚克力材质，既保证了放置物件的平整度，也不会遮挡扫描模块对物件底部边缘的信号采集，减少扫描盲区。装置侧部引出的两根金属导向杆兼具信号传输与结构支撑作用，可沿基座侧部的导向孔调整伸出长度，适配不同焦距的扫描采集模块，调整到位后可通过基座内部的锁紧结构固定杆体位置，保证采集过程中模块位置不发生偏移。整体结构没有采用复杂的定制加工零件，大部分结构件都可通过普通3D打印制作，轴承、紧固件均采用市面通用标准件，极大降低了装置的复刻门槛，适合开源爱好者自行组装调试，也可作为三维扫描教学的实训结构载体，帮助学习者理解转台式三维扫描的基本机械原理与结构组成。
