创想三维Ender3直驱挤出机安装固定支架

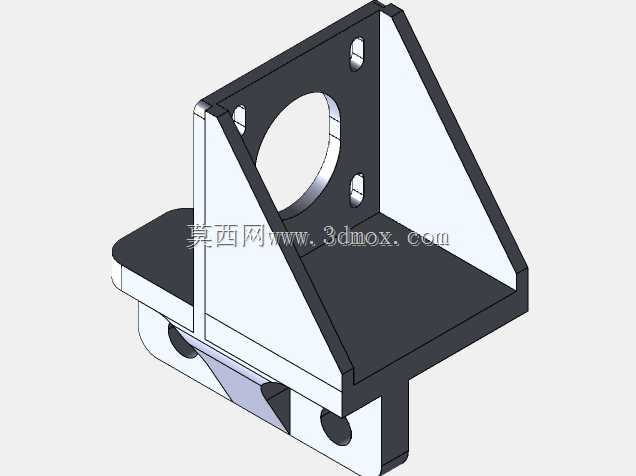

这款固定支架是面向桌面级FDM 3D打印设备定制开发的直驱挤出机安装承载部件，主要适配创想三维Ender3系列机型的挤出系统直驱改装场景，能够解决原有远端送料结构存在的送料响应滞后、柔性耗材输送阻力大、回抽精度不足的实际使用痛点，在日常打印TPU、TPE等柔性耗材，或是进行高精度小尺寸零件打印作业时，能够大幅提升送料的稳定性与出胶控制精度。从实际使用场景来看，该支架直接替换原有挤出机的远端安装位，将挤出机整体固定在X轴运动滑台的近端位置，缩短耗材从挤出齿轮到喷嘴的输送路径，减少耗材在输送管内的弯折阻力与空程误差，同时不会干涉原有X轴的运动行程，也不会与打印平台、Z轴导轨等周边部件产生运动干涉。在功能设计上，支架采用三角加强筋的一体式结构设计，主体安装面预留了适配标准挤出机的圆形安装过孔，以及对应的螺丝固定腰型孔，能够兼容市面上主流的近程挤出机组件安装尺寸，腰型孔的设计也预留了一定的安装位置调节余量，方便用户根据实际装配的挤出机型号微调安装高度与水平位置，保证挤出齿轮与耗材输送路径的同轴度。支架底部的安装卡位完全匹配Ender3原有X轴滑台的安装接口，不需要对原有设备进行打孔、切削等破坏性改装，用户可以直接利用原有设备的安装螺丝完成固定，大幅降低改装的操作门槛。在结构强度设计上，支架的侧部加强筋从垂直安装面一直延伸到底部安装平面，形成稳定的三角支撑结构，能够承受挤出机工作时的往复运动惯性与挤出齿轮的转动反作用力，避免长期使用后出现支架变形、安装位偏移的问题，保证挤出机与喷嘴的相对位置始终保持稳定，减少打印过程中出现的层纹偏移、出胶不均等问题。在安装边界设计上，支架的整体外形做了充分的倒角与避空处理，所有安装孔位的位置都经过实际装配校验，既保证安装后挤出机的进料口位置与原有耗材路径顺畅衔接，也预留了挤出机散热片、自动调平传感器等周边配件的安装空间，不会出现装配后部件互相挤压、线路排布受阻的问题，同时整体重量控制在合理范围内，不会额外增加X轴运动组件的负载，避免因负载过大导致的电机丢步、打印精度下降等问题。
