一维热传导仿真分析结构演示模型

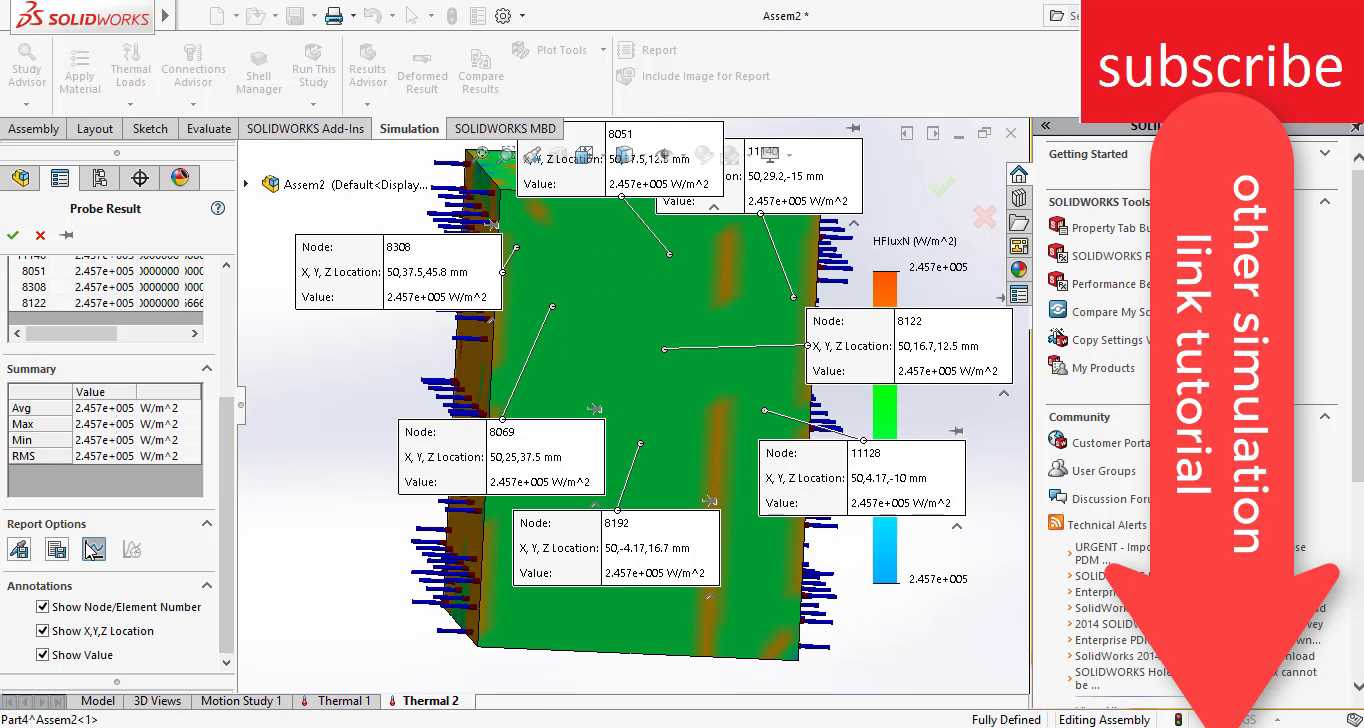

该热传导仿真演示结构，主要面向机械装备热管理、电子器件散热设计、工业换热设备研发等场景的前置分析环节，能够直观呈现固体构件内部沿单一维度的热量传递规律，帮助工程人员快速预判构件在稳态热载荷下的温度分布梯度，为后续的结构选材、散热路径规划、热应力校核提供直观的数值参考依据。在实际工业应用中，这类一维热传导分析常被用于长条形换热芯体、均匀截面导热杆件、电子设备散热基板等构件的初步热设计阶段，相较于全三维热仿真，一维分析能够在保证核心计算精度的前提下，大幅缩短前期方案迭代的计算周期，快速筛选出符合热阻要求的初步结构方案。该演示结构采用规则等截面矩形杆件作为热传导分析载体，设计过程中严格遵循傅里叶热传导定律的应用边界，将杆件的两个端面分别设置为恒定高温热源端与低温散热端，杆件周向做理想绝热边界处理，确保热量仅沿杆件长度方向单向传递，完全匹配一维热传导的理论假设前提，能够让使用者清晰观察到沿热流传递方向的温度线性变化规律，直观理解热流密度、材料导热系数、构件长度与截面尺寸对整体温度分布的影响逻辑。结构的外形尺寸参考常规工业导热构件的常用比例设置，长度方向尺寸远大于截面的宽高尺寸，从几何边界上弱化侧向散热对核心一维热流的干扰，安装边界上预留了热源贴合面与散热端装夹定位区域，可直接对接后续的实物热测试验证环节，将仿真得到的温度梯度数据与实物热电偶采集数据做对标校准。在功能特性上，该演示结构配套的仿真结果通过连续色阶云图呈现温度分布，从高温端的暖色调到低温端的冷色调平滑过渡，能够清晰展示不同位置的温度数值差异，帮助工程人员快速识别热阻集中区域，在设计阶段就针对性优化导热路径，避免局部温度过高导致的材料性能衰减、结构热变形超差等问题。同时该分析逻辑可拓展应用到多层复合导热结构的热阻计算场景，通过分层设置不同材料的导热系数，即可快速计算多层复合构件的整体导热能力，为隔热结构设计、高效散热构件开发提供便捷的分析支撑。
