多孔阵列式工装定位承载底板结构设计

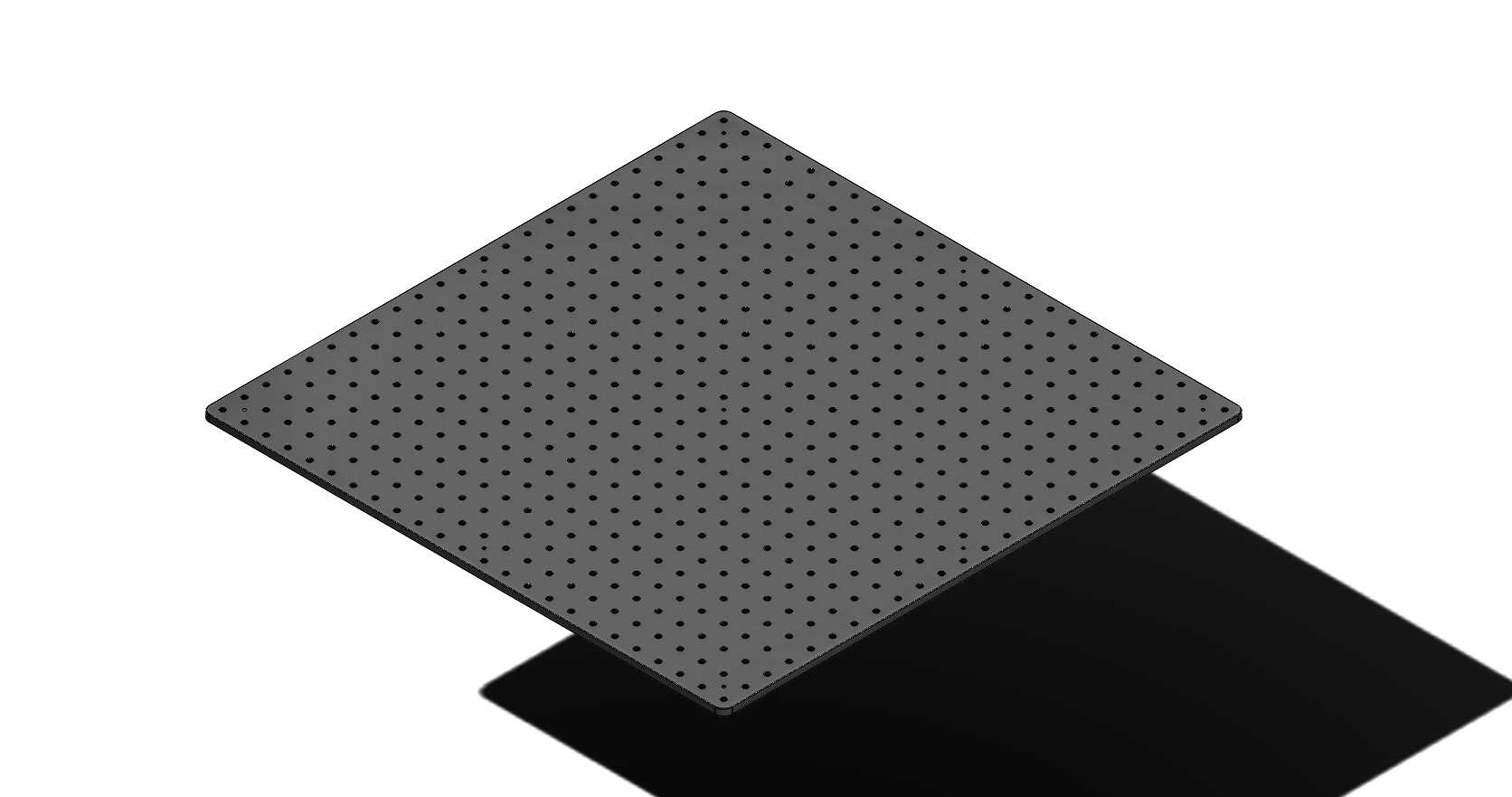

这款多孔阵列式承载底板，是工业工装搭建、光学实验平台架设、小型自动化设备机架组装场景中极为常用的基础承载构件，主要承担上部功能组件的定位支撑、载荷分散、安装基准统一的核心作用，能够适配多品类零散功能件的快速装夹与位置调整需求，大幅降低非标设备搭建过程中的基准校准工作量。从实际应用场景来看，这类带均匀阵列孔的平板构件，既可以作为桌面级小型装配工装的基底，搭配快速夹钳、定位销完成小型零部件的铆接、粘接、检测工序的工件固定，也可以作为光学实验平台的下层承载板，配合支杆、调整架完成光学元件的位置固定，还能作为小型3D打印设备、桌面型检测设备的安装基板，为上部运动组件提供稳定的刚性支撑基础。在功能特性设计上，整板采用等厚度平板结构，板面布满按固定间距排布的通孔，孔位采用正方格阵列布局，相邻孔的中心距保持严格一致，孔轴线与板面保持垂直公差，确保任意位置安装的组件都能保持统一的垂直基准，避免安装偏斜带来的功能误差；板体边缘做了微小的倒角处理，既可以去除加工产生的锐边毛刺，避免装配过程中划伤操作人员，也能减少板体边角磕碰产生的变形，长期使用也能保持板面的平面度。设计过程中优先保障了板体的整体刚性，通过合理的板厚选择，在控制整体重量的前提下，避免中部承载时产生下挠变形，板面的平面度公差控制在较高精度区间，确保上部安装的运动组件运行平稳无卡滞；孔位的孔径做了统一的公差匹配，能够适配标准规格的螺栓、定位销快速穿装，不需要现场扩孔或修配，大幅提升装配效率。在安装边界设计上，整板为正方形轮廓，四个边角预留了更大的安装固定孔位，可以直接通过螺栓将整板固定在设备机架或者工作台架上，不需要额外加工连接结构；板面的阵列孔覆盖了绝大多数常用安装位置，用户可以根据实际搭载的组件尺寸、排布需求，灵活选择对应的孔位完成固定，不需要在板面上重新钻孔，既保留了安装调整的灵活性，也不会破坏板体的整体结构强度，能够反复拆装调整位置，适配不同的搭建需求，长期重复使用也不会出现孔位滑牙、板面变形的问题，有效降低工装搭建的综合成本。
