双孔铰接传动连杆结构设计

这款双孔铰接连杆是机械传动系统中极为常见的基础传力构件，广泛应用于各类需要往复摆动、力矩传递的机械场景中，小到轻工机械的进给机构、自动化生产线的摆臂传动单元，大到工程机械的执行端联动结构、输送设备的换向传动组件，都能见到这类构件的身影，它的核心作用是在两个铰接点之间传递既定行程的推拉力，将旋转运动转化为指定角度的摆动，或是将直线往复运动转化为转轴的回转动作，是运动转换链路里不可或缺的中间连接件。

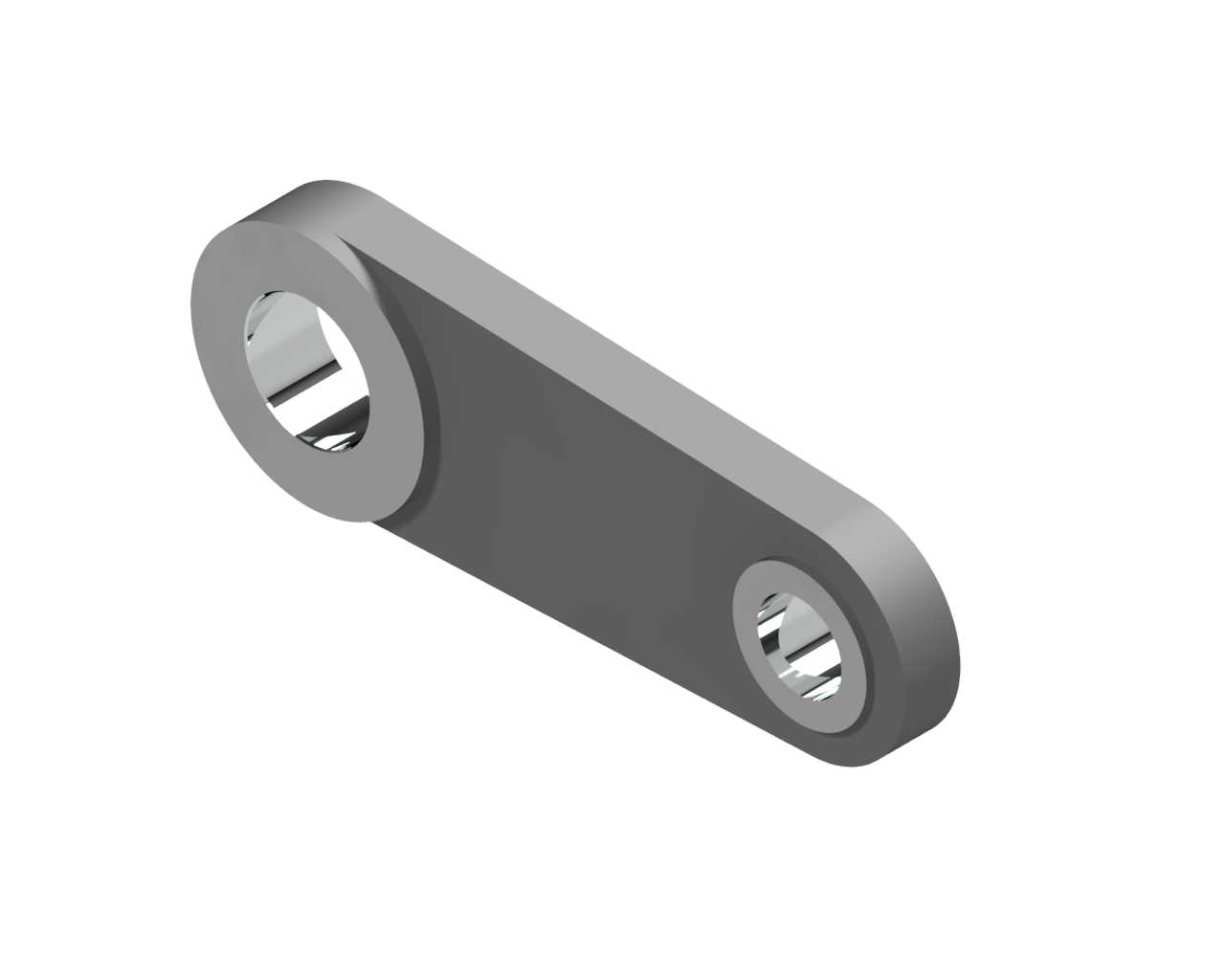

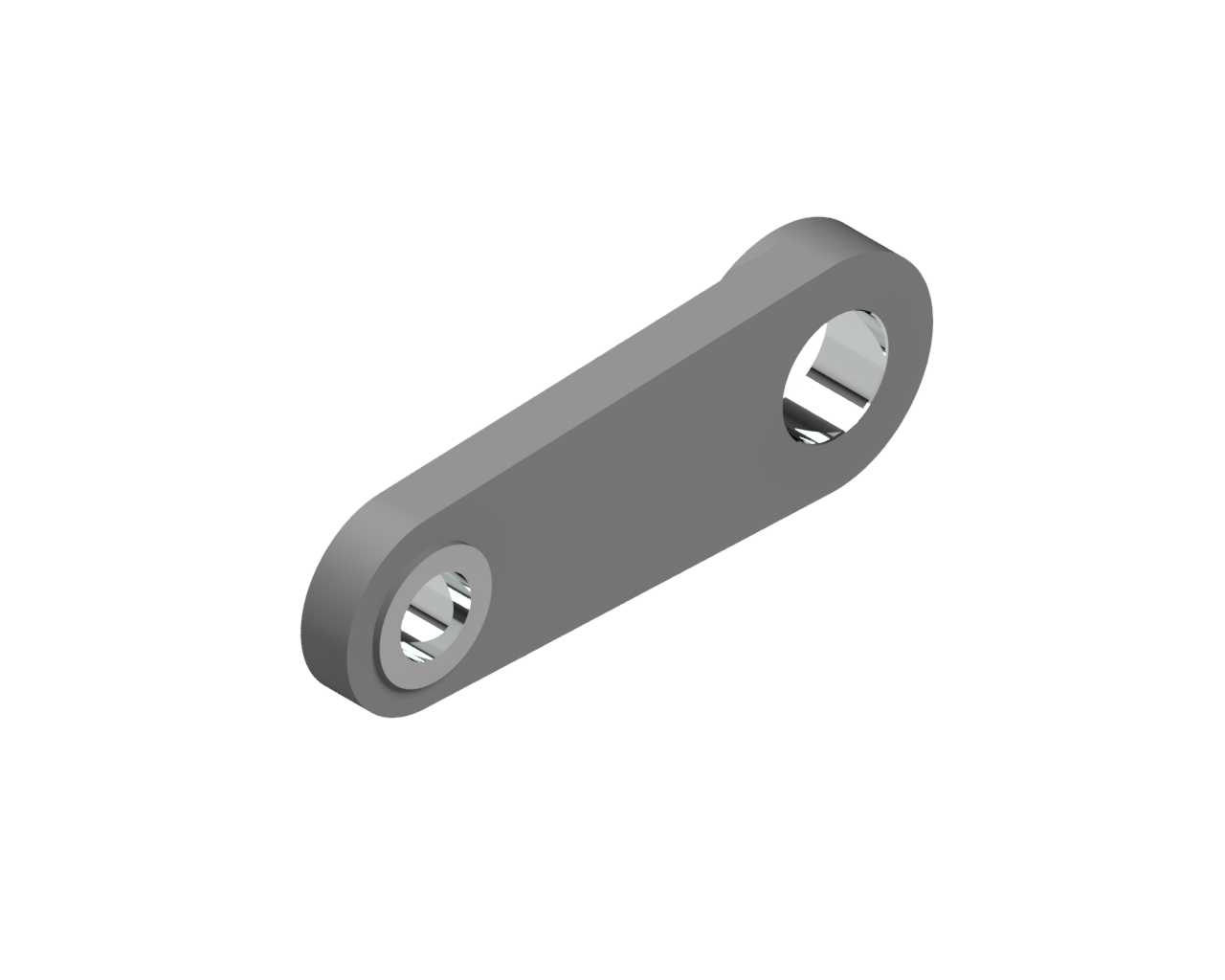

从功能特性来看，该连杆采用一体化长条形扁平臂身设计，两端分别设置带内花键特征的铰接孔位，这种孔型设计可以和带对应花键的铰接轴形成紧密的周向固定配合，避免传动过程中轴与孔之间出现相对打滑，保证力矩传递的精准性，不会因为长期往复载荷出现传动间隙变大、动作滞后的问题。臂身采用等厚度的平直结构，在保证足够抗弯、抗扭强度的前提下，尽可能降低了构件自身重量，减少传动过程中的惯性损耗，让整套机构的动作响应更灵敏，尤其适合中高频往复摆动的传动工况。两端的孔位外侧做了加厚的环形凸台设计，相当于在铰接受力位置做了局部补强，避免孔位在长期交变载荷下出现开裂、变形的问题，大幅提升构件的疲劳使用寿命。

在设计思路上，这款连杆优先匹配中小载荷的传动场景，臂身的长宽比例经过反复校核，既保证两个铰接点之间的中心距满足传动行程的要求，又避免臂身过长导致受力时挠曲变形量超标。两端铰接孔的同轴度、孔与臂身平面的垂直度都做了严格的公差约束，保证安装后铰接轴转动顺畅，不会出现卡滞、偏磨的问题。安装边界方面，该连杆的整体外轮廓为两端带圆弧过渡的长条形，安装时仅需保证两端铰接轴的轴线平行，且中心距与连杆孔位中心距匹配即可完成装配，臂身侧面无额外突出结构，对周边安装空间的预留要求较低，既可以在开放式的传动机构中直接使用，也可以嵌入到封闭的设备腔体内部完成传动连接，适配性较强。在实际使用中，这类连杆通常会配合铜套、滚动轴承等铰接辅件使用，进一步降低铰接位置的转动摩擦阻力，减少日常维护的频次，即使在多粉尘、轻度腐蚀的工况下，也能保持长期稳定的传动性能。
