三轴USB接口GRBL激光雕刻控制板

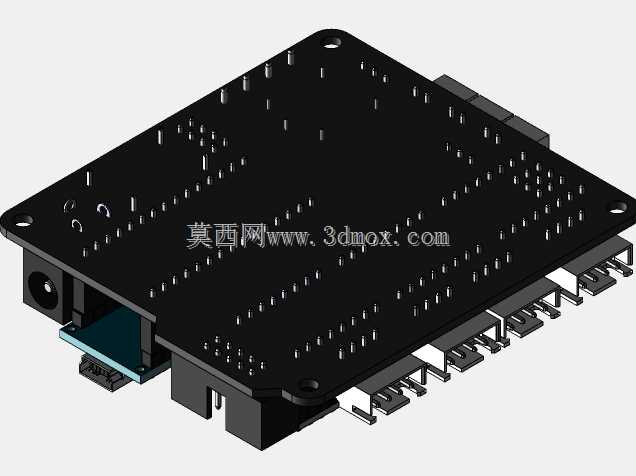

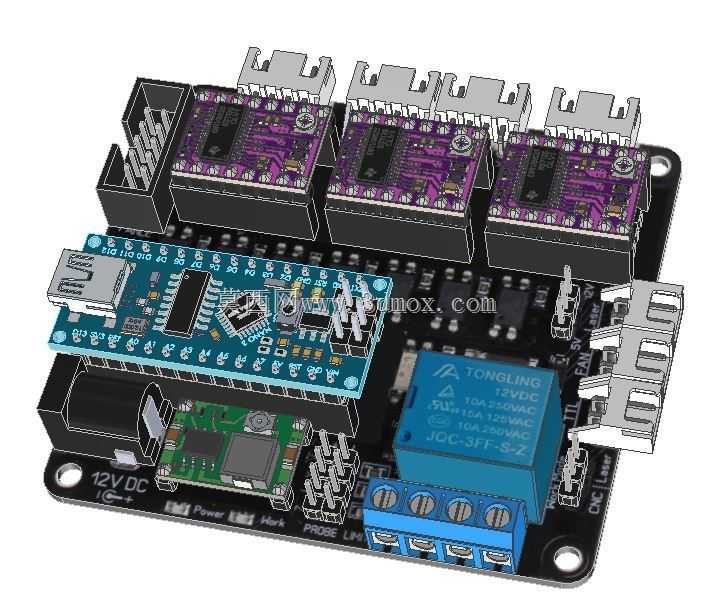

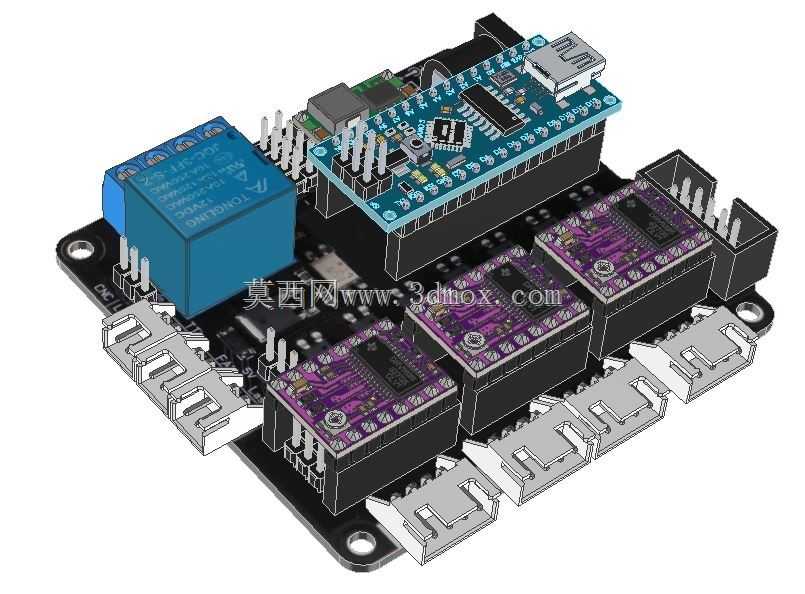

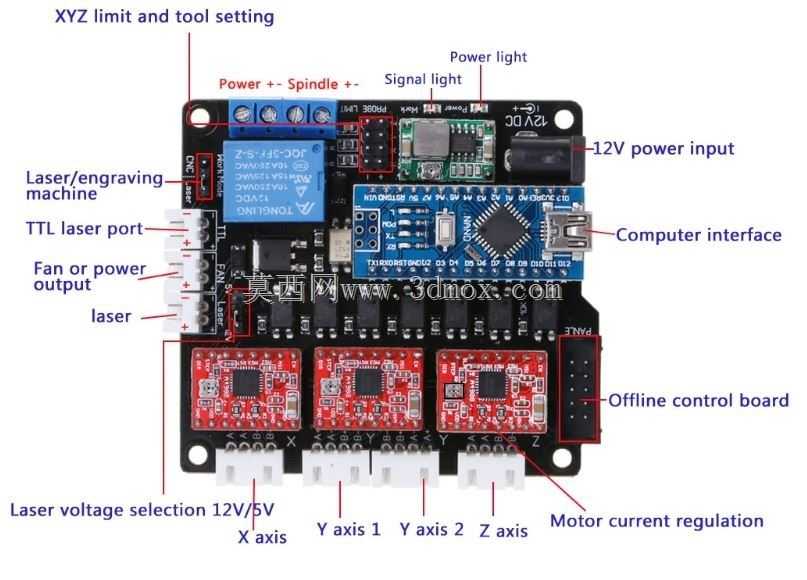

这款三轴控制板是面向小型数控加工与激光加工场景开发的核心驱动控制部件，主要适配桌面级CNC雕刻机、小型激光刻字设备、DIY数控切割平台的运动控制需求，能够为入门级数控加工设备提供稳定的运动指令解析、步进电机驱动与外设功率调控能力，是小型桌面数控装备的核心控制载体。在实际应用场景中，该控制板可直接搭载Arduino核心控制模块，通过USB接口与上位机连接，接收G代码指令后完成三个运动轴的步进脉冲输出，精准控制XYZ三个方向的进给运动，同时板载的继电器模块可实现激光发射器或者主轴电机的通断控制，满足雕刻、切割、铣削等不同加工工况下的外设启停需求，无需额外外接功率切换模块，大幅简化小型数控设备的接线复杂度。从产品功能特性来看，板上预留了四个步进驱动模块的安装位，实际使用中可搭载三路A4988或者DRV8825步进驱动模块，支持16细分的步进驱动输出，能够保证运动过程的平稳性，降低低速运行时的抖动与噪音，提升加工表面的光洁度；板载的USB接口采用直插式设计，既可以实现与上位机的通讯，也能直接为控制板提供5V工作电源，低压控制部分与高压驱动部分做了走线隔离，避免驱动部分的电磁干扰影响控制信号的稳定性。在设计思路上，这款控制板采用层叠式安装结构，核心控制模块通过排针直接叠装在驱动板上方，最大程度压缩了控制板的整体占用空间，所有对外接线端子均布置在板卡的外侧边缘，包括步进电机接口、限位开关接口、激光/主轴控制接口、电源输入接口，接线时无需拆卸上层模块即可完成所有线路的连接，日常维护与故障排查十分便捷。板卡四角预留了标准的安装固定孔，安装孔位的间距适配常见的桌面数控设备安装型材间距，安装时可直接通过铜柱固定在设备的电控仓内，整体板卡的外形尺寸紧凑，不会占用过多的电控仓空间，板上的驱动模块安装位预留了足够的散热空间，长时间连续加工时驱动模块产生的热量可通过自然对流散发，不会出现过热丢步的问题。板载的继电器模块采用大电流触点设计，可直接适配常见的小型激光模组与直流主轴电机的通断需求，无需额外外接交流接触器，进一步降低了小型数控设备的搭建成本，限位开关接口采用通用的三线制接线定义，可直接适配市面上常见的机械限位、光电限位开关，方便用户根据自身需求选配限位部件，实现设备的回零与硬限位保护功能，避免运动超程造成的设备损坏。
