风光电站配套模块化储能电池结构设计

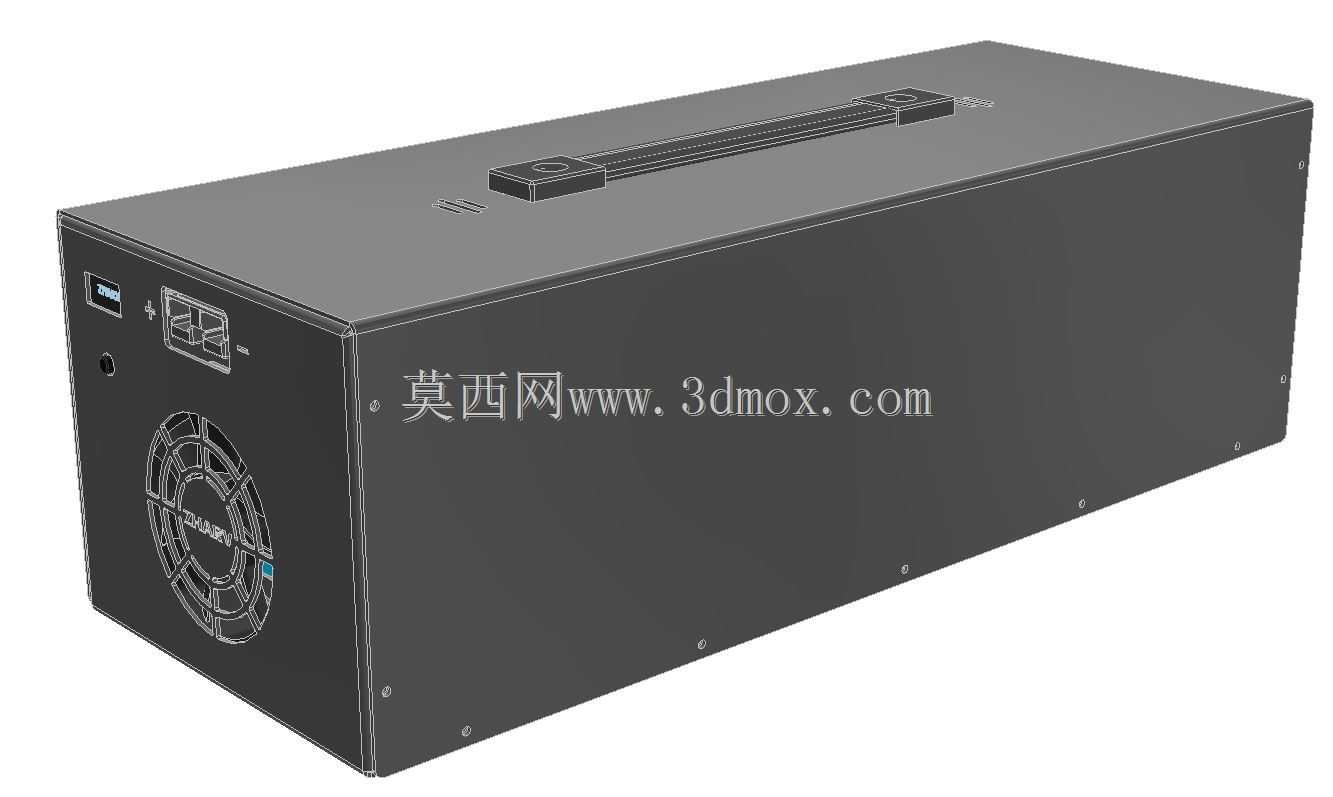

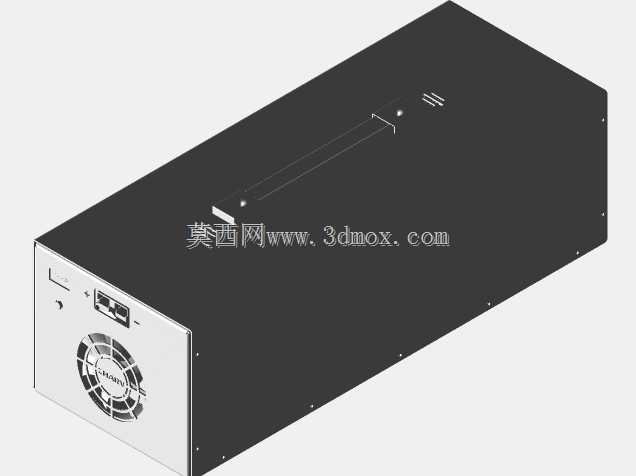

　　在分布式离网供电场景中，光伏与风力发电的出力波动特性一直是供电稳定性的核心痛点，这类场景往往没有大电网作为调峰支撑，白天光伏出力峰值、夜间风电出力峰值与用户实际用电负荷的时间差，必须依靠储能单元完成能量的时空转移，这款模块化储能电池正是针对这类中小型风光互补电站的需求设计的集成式储能变流一体单元。从实际落地场景来看，这类设备常部署在户外通信基站、偏远牧区供电点、野外监测站点、小型离网工商业供电场景中，不需要额外搭建独立的储能电池舱与变流柜，单台设备即可完成直流储能、交流逆变的全链路功能，大幅降低现场安装的布线工作量与防护施工成本。设备整体采用长方体封闭式金属壳体结构，顶部集成内嵌式提手结构，方便单人完成短距离搬运与就位安装，

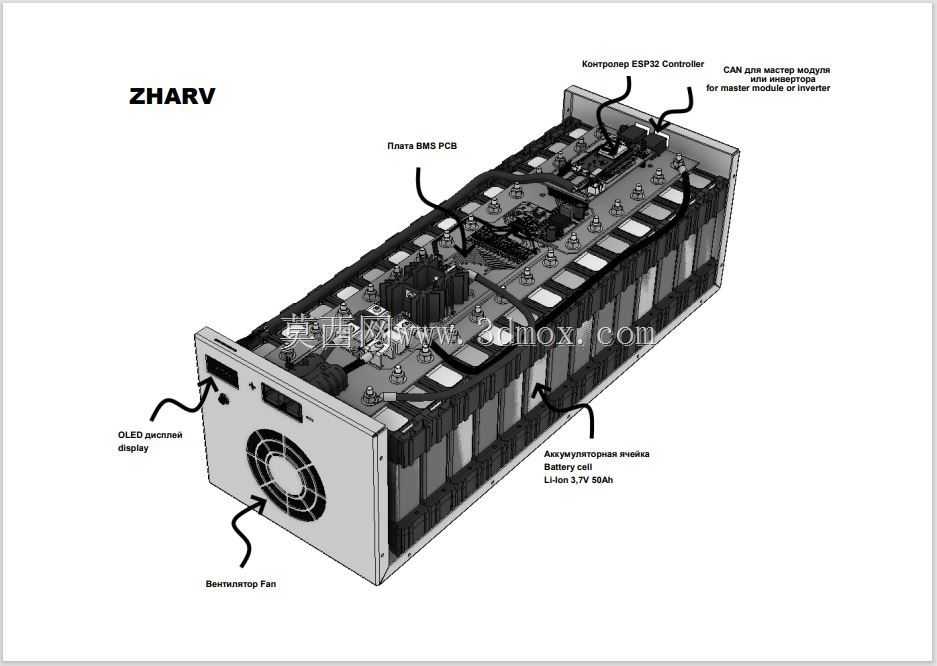

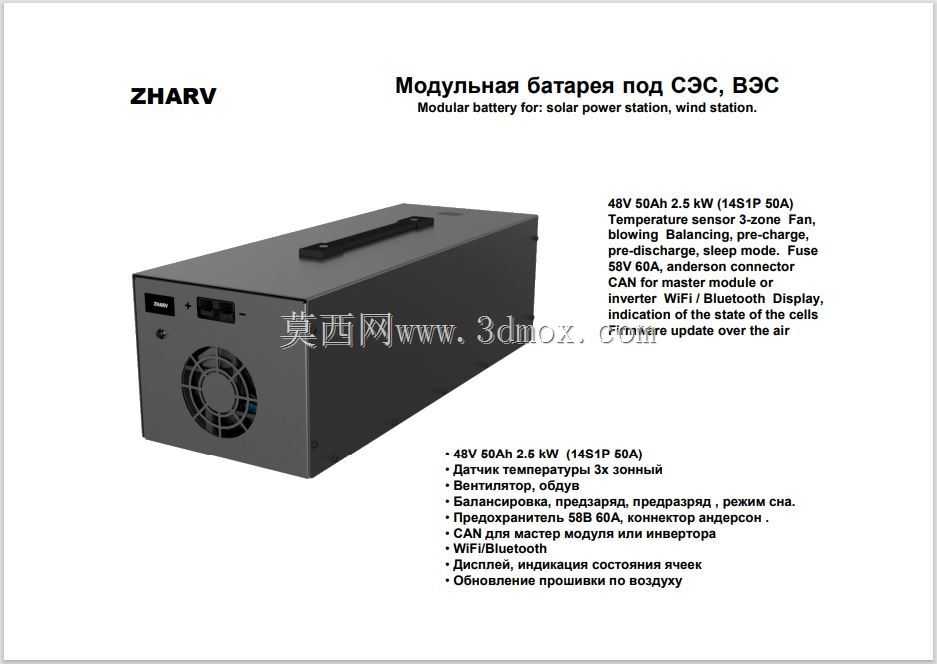

　　壳体正面预留了散热通风风道，配置轴流散热风扇配合内部三分区温度传感器实现主动温控，当电池组不同区域的温差超过设定阈值时，风扇会自动启动进行强制风冷，避免电芯组因为局部过热引发的容量衰减或者安全隐患，这种分区温控的设计相比传统整仓统一测温的方案，能更精准捕捉电芯簇的局部异常，尤其适合充放电倍率波动较大的风光供电场景。从功能集成度来看，设备内部整合了14串50Ah磷酸铁锂电芯组、电池管理系统、2.5kW逆变模块、预充电路、平衡保护电路、睡眠模式控制逻辑，直流侧支持58V60A安德森连接器接入，可直接对接光伏控制器或者风力发电整流单元的输出端，交流侧可直接输出标准工频交流电供末端负载使用，同时预留了CAN通讯接口，可作为主模块对接多台并联扩容的从设备，也可对接上位机监控系统实现充放电状态的远程采集，另外还集成了WiFi与蓝牙通讯模块，支持现场通过移动终端查看电芯电压、剩余容量、充放电功率等运行参数，固件支持空中升级，不需要拆解设备即可完成控制程序的迭代优化。在结构设计层面，壳体采用1.2mm厚冷轧钢板折弯焊接成型，表面做户外级喷塑处理，满足IP54级防护要求，可适应户外高低温、高湿、多尘的部署环境，所有对外接口都布置在壳体同一侧的接线腔体内，接线完成后可通过防护盖板封闭，避免雨水、灰尘侵入接插件引发接触不良问题。安装边界上，设备底部预留了四个M6的固定安装孔位，可直接固定在预制的水泥基础或者设备机架上，

　　安装时需要在设备周边预留不小于100mm的散热空间，尤其是正面通风口位置不能有遮挡物，避免影响风冷散热效率，设备整体重量控制在单人可搬运的范围内，不需要借助吊装设备即可完成现场部署，适合交通不便的偏远站点施工。从电路保护设计来看，内部集成了58V60A规格的熔断器，在出现输出短路、过流故障时可快速切断回路，保护内部电芯与逆变模块不受损坏，电池管理系统支持充放电预充功能，避免接通过程中电容充电产生的大电流冲击接插件与后端设备，睡眠模式下设备自身待机功耗可降到毫瓦级，在长期无充放电输入的场景下可大幅降低自耗电，延长储能系统的备用时长。设备正面预留了小型状态显示屏，可就地显示当前电池组的剩余电量、充放电状态、故障代码等信息，

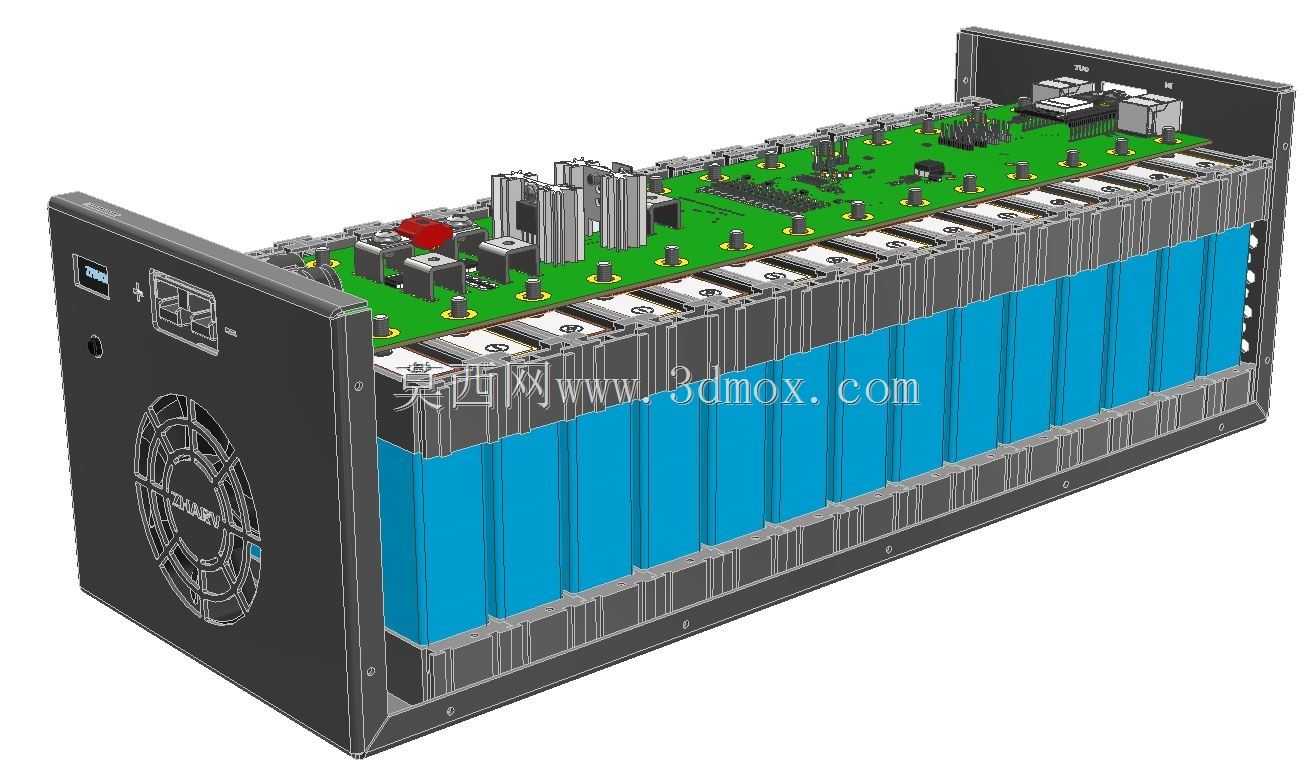

　　不需要外接终端即可快速判断设备运行状态，日常运维时只需要定期清理通风口的防尘网、检查接线端子的紧固力矩即可，不需要复杂的专业运维操作。针对风光电站的使用特性，这款设备的充放电策略做了针对性优化，可适配光伏白天大电流充电、风电夜间不稳定电流充电的输入特性，不会因为输入电流的频繁波动触发保护停机，放电端可适配冲击性负载的启动需求，短时间可支持超过额定功率的负载启动，满足小型电动工具、水泵这类感性负载的启动要求。在结构细节上，电芯组采用分层固定结构，每节电芯都有独立的限位卡槽，配合缓冲泡棉填充，可适应野外运输、部署过程中的振动冲击，避免电芯因为长期振动出现连接松动、极柱断裂的问题，内部走线全部采用阻燃线槽固定，高压回路与低压通讯回路分开布线，减少信号干扰，提升运行稳定性。
