SL6-1 1/8直角快插气动接头结构设计

　　在气动系统的管路布设场景中，直角型快插接头是解决狭小空间内气路转向连接的核心元件，这款SL6-1 1/8规格的接头，主要适配外径6mm的气动软管，连接端采用1/8英寸管螺纹，可直接拧入气动阀岛、气缸气口、气源处理单元等设备的对应螺纹接口，无需额外加工转接结构，能大幅压缩气路装配的工序时长。从实际应用场景来看，这类接头广泛出现在自动化装配线的气动回路、小型气动工装的气路排布、非标设备的紧凑气路布局中，尤其是在设备内部安装空间局促、管路需要90度转向避让其他结构件的位置，直角结构的接头相比直通接头加弯头转接的方案，能减少一个连接泄漏点，同时降低管路弯折带来的气阻损耗。

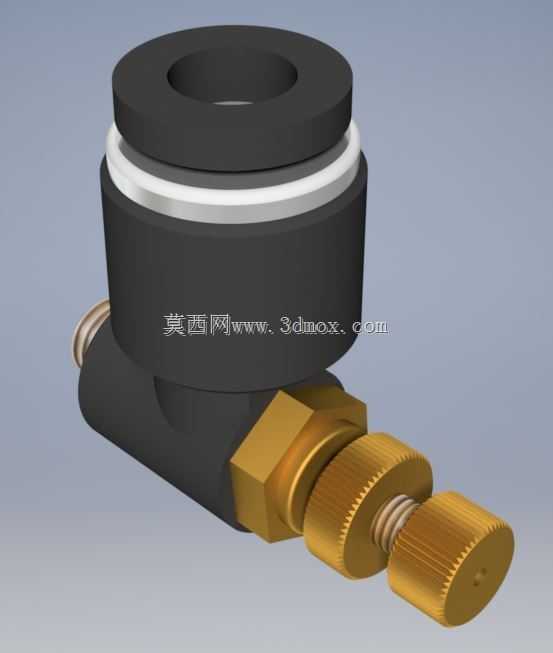

　　从功能特性上看，这款接头采用快插式的软管连接结构，软管插入时内部的弹性卡爪会自动抱紧管外壁，配合内置的密封圈实现端面密封，安装时无需工具，只需将软管插到底即可完成连接，拆卸时只需按压接头端部的释放环，卡爪张开即可拔出软管，可反复拆装多次而不降低密封性能。接头的主体部分采用黑色工程塑料材质，具备一定的耐气压、耐常见气动油污的性能，金属螺纹部分采用铜质材质，兼顾螺纹强度与防锈性能，前端的滚花调节结构可在螺纹拧入后微调接头的转向角度，方便在狭小空间内调整管路走向，避免软管出现过度弯折的情况。

　　在设计思路上，这款接头的结构充分考虑了气动系统的实际使用需求：首先是密封结构的冗余设计，快插端内部设置了两道密封，一道负责抱紧软管外壁防止脱落，一道负责实现气路密封，即使在0.8MPa的常规气动系统工作压力下，也不会出现漏气、脱管的问题；其次是外形的紧凑化设计，接头的直角转弯处采用圆弧过渡，既减少了气路转向时的压力损失，也避免了直角尖角在安装时划伤操作人员或其他管线；螺纹端的长度经过优化，既保证拧入对应螺纹孔后有足够的啮合长度，不会因为螺纹啮合不足导致漏气或接头脱出，也不会因为螺纹过长拧入后顶到设备内部的其他结构。

　　关于安装边界与尺寸配合，这款接头适配的6mm气动软管为气动系统常用的公制软管规格，对应的1/8英寸管螺纹为气动元件的通用标准螺纹，安装时需要注意螺纹端的密封处理，常规工况下缠绕适量生料带即可实现螺纹处的密封，若用于洁净气路或有特殊密封要求的场景，可搭配对应规格的密封圈使用。接头安装完成后，快插端的轴线与螺纹端的轴线呈90度垂直，整体突出安装面的尺寸经过控制，在排布密集的阀岛气口上安装时，相邻接头之间不会出现干涉，软管插入后预留的释放环操作空间足够，即使在接头排布较密的位置，也能方便地按压释放环完成软管拆卸。在实际选型使用时，需要注意该接头的工作压力范围适配常规气动系统的0-1MPa工作压力，工作温度范围适配常规车间环境的-10到60摄氏度，不适用于高温、强腐蚀的特殊气路场景。

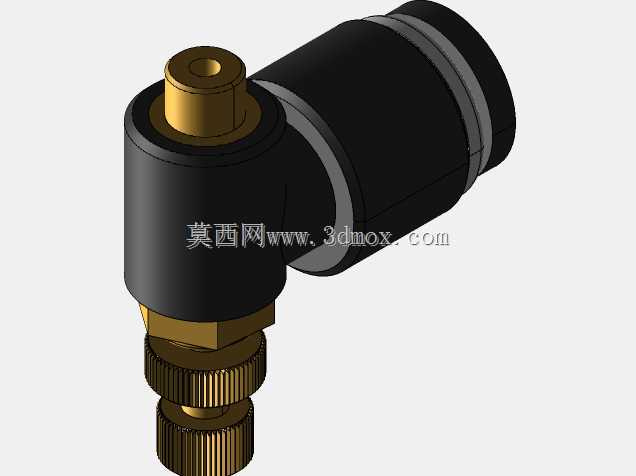

　　从三维建模的角度来看，这款接头的模型还原了实际产品的所有装配细节，包括快插端内部的卡爪、密封圈结构，金属部分的滚花纹理，塑料部分的台阶限位结构，在进行设备整体的气路布局三维设计时，可以直接调用该模型进行管路干涉检查，提前预判安装时可能出现的空间冲突问题，减少现场装配时的改管、调整接头位置的工作量。模型的各部分尺寸严格按照实物的实际尺寸绘制，螺纹部分的参数符合管螺纹的标准尺寸，快插端的软管插入深度、释放环的按压行程都和实物一致，在进行虚拟装配时，可以真实模拟软管插入后的状态，验证管路的最小弯曲半径是否符合要求，避免因为模型尺寸偏差导致的设计误判。
