2千瓦功率级超声波换能振子结构设计

　　这套2千瓦功率规格的超声换能振子，是工业超声加工设备里的核心执行部件，日常在塑料焊接、金属端子压接、精密件超声清洗、液态物料乳化分散这类工况里承担核心能量转换作用，和小功率检测类超声探头不同，功率型振子的设计核心是要把高频电能稳定转换成同频率的机械纵向振动，同时保证长时间连续作业下的振幅一致性与结构可靠性。

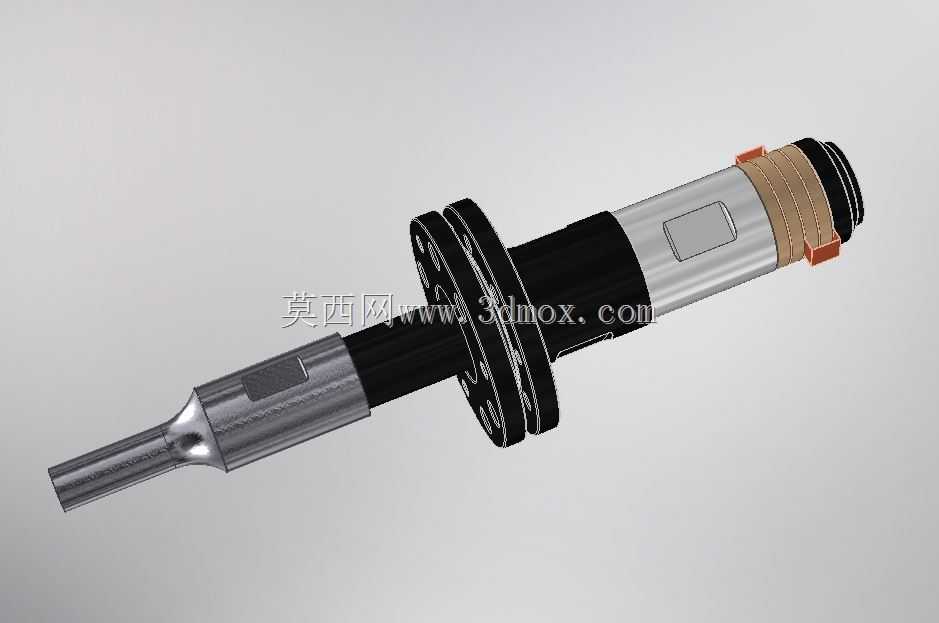

　　从结构布局来看，整个振子采用同轴串联的装配逻辑，最前端的变幅杆段做了收窄的输出端设计，这个收窄结构不是随意做的造型，是按照半波长谐振的计算逻辑，把压电陶瓷堆叠段输出的振动幅度做梯度放大，最终在前端工具头安装位输出符合工艺要求的振幅，常规2千瓦级的振子，前端输出端的工作振幅一般在20微米到30微米区间，变幅杆和中段的连接法兰采用一体化加工的结构，法兰盘上均布的螺栓孔是整个振子的安装基准，安装时这个法兰面必须和设备的固定支架保持完全贴合，螺栓锁紧扭矩要均匀一致，一旦法兰面出现偏斜，会直接导致振动能量的横向泄露，不仅会拉低整体电声转换效率，还会让固定位出现异常发热，严重时会造成压电陶瓷片的碎裂。

　　中段的压电陶瓷堆叠区是整个振子的能量核心，陶瓷片之间夹装的金属电极片要保证和陶瓷端面完全贴合，预紧螺栓的扭矩控制是装配环节的核心要点，预紧力过小会导致大振幅作业时陶瓷片出现错位，预紧力过大则会压裂陶瓷基体，直接导致器件报废。陶瓷堆叠段外侧的绝缘封装层做了台阶式的限位结构，既可以避免高压作业时的电极外露风险，也能在装配时给后端的后盖段提供定位基准。后端的金属后盖采用高密度合金钢材质，作用是把振动能量尽可能反射到前端输出方向，减少后端方向的无用能量耗散，后盖外侧的接线端做了凸起的绝缘防护结构，避免接线端子和周边金属结构出现短路。

　　从安装边界来看，这类2千瓦振子的整体长度一般控制在200毫米到250毫米区间，中部安装法兰的直径通常在80毫米到90毫米，法兰上的安装孔位按照圆周均布设计，适配市面上主流的超声焊接设备、超声加工机床的安装工位，前端输出端的连接位做了标准的平面定位结构，可以快速适配不同规格的焊接焊头、清洗振板连接头，不需要额外做转接结构。设计过程中需要严格控制每一段结构的谐振频率偏差，整根振子的谐振频率偏差要控制在±50Hz以内，否则和驱动电源匹配时会出现频率跟踪失败、输出功率不足的问题，所有同轴配合面的粗糙度要达到Ra1.6以下，减少接触面的能量损耗，长期作业时，振子的工作温度要控制在60摄氏度以下，所以部分高负载工况下会在法兰位置加装风冷或者水冷结构，带走持续作业产生的热量，避免压电陶瓷出现退极化现象，缩短器件使用寿命。

　　在实际设备选型匹配时，要注意振子的功率容量和后端驱动电源的输出功率做匹配，不能用小功率振子适配大功率电源，也不能出现电源输出功率不足导致振子无法起振的情况，安装时要保证振子的输出轴线和作业受力方向保持同轴，避免侧向力作用在变幅杆上，造成变幅杆的疲劳断裂。这套结构的设计充分考虑了工业现场的连续作业需求，所有连接位置都做了防松设计，能够适应车间内多粉尘、一定环境湿度的作业场景，不需要频繁做拆解维护，只需要定期检查安装螺栓的锁紧状态和接线端的紧固情况即可。
