CV-10HSCK型真空发生器结构设计

　　在轻工包装、电子元器件组装、小型物料搬运这类需要稳定负压供给的自动化工位上，真空发生器是比小型真空泵更适配的负压源选择，这款CV-10HSCK型真空发生器的结构设计，完全贴合紧凑安装空间下的气动回路集成需求。从实际使用场景来看，这类真空发生器常被直接安装在吸盘安装座附近的气动汇流板上，缩短负压管路长度，减少负压建立的响应延迟，避免长管路带来的压力损耗，在3C产品屏幕贴合、小纸盒取放、薄型金属片吸附这类节拍要求较高的工位上，短气路的设计能直接提升整线的运行效率。

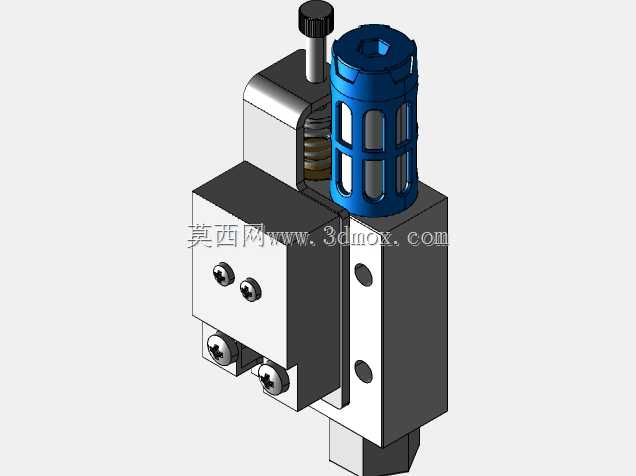

　　从功能特性来看，这款产品集成了负压发生、消音、压力调节三个核心功能模块，不需要额外在回路中串联调压阀与消音器，减少了气动回路的接头数量，也就降低了管路漏气的风险点。顶部的蓝色消音罩采用镂空格栅结构，内部填充多孔消音材料，能够将压缩空气高速喷射产生的气动噪音降低到车间可接受的范围，避免多台设备同时运行时产生过大的噪音污染。侧面的调节旋钮配合复位弹簧结构，可以通过改变节流口的通流面积，调整压缩空气的喷射流量，从而匹配不同吸盘容积下的负压需求，当搭配小直径吸盘搬运轻薄工件时，可以调低工作压力减少耗气量，搭配大直径吸盘搬运较重工件时，调高压力获得更高的真空度，保证吸附力足够。

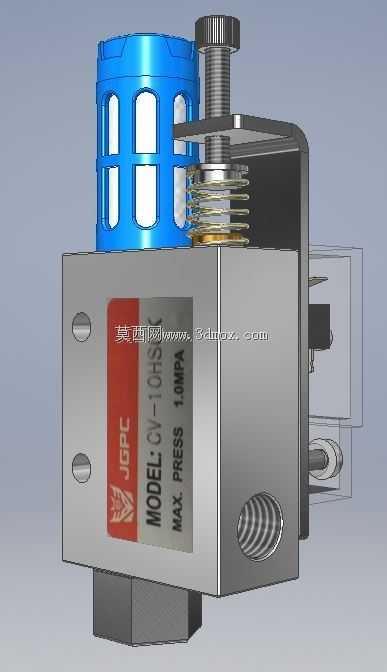

　　设计思路上，主体采用方形金属阀体结构，相比圆柱形阀体，方形结构的安装基准面更易加工，能够直接贴平安装在汇流板或者设备立板上，不需要额外的安装支架固定，两个内六角安装孔直接开设在阀体正面，安装时可以从正面直接锁紧螺丝，操作空间不受周边管路的限制。阀体侧面的螺纹接口采用标准气动管螺纹，能够直接匹配市面上常规的快插接头，不需要额外的转接头，降低配件采购成本。阀体表面的标识区域直接模压在金属表面，标注了型号与最大工作压力，避免长期使用后标签磨损脱落导致的参数辨识困难。

　　从安装边界来看，这款真空发生器的整体宽度控制在极小的尺寸范围内，多个同型号产品并排安装在汇流板上时，相邻产品之间不需要预留额外的操作间隙，能够最大化节省安装空间，适配多吸头的小型取放模组使用。阀体底部的安装面平面度控制在较高精度，安装后能够保证与汇流板之间的密封性能，不需要额外加装密封垫，依靠端面的O型圈即可实现密封。顶部的消音罩采用卡扣式连接，不需要工具即可拆卸清理，长期使用后如果消音材料被压缩空气中的杂质堵塞，可以直接拆下清洗或者更换，不需要将整个阀体从设备上拆除，减少维护工作量。

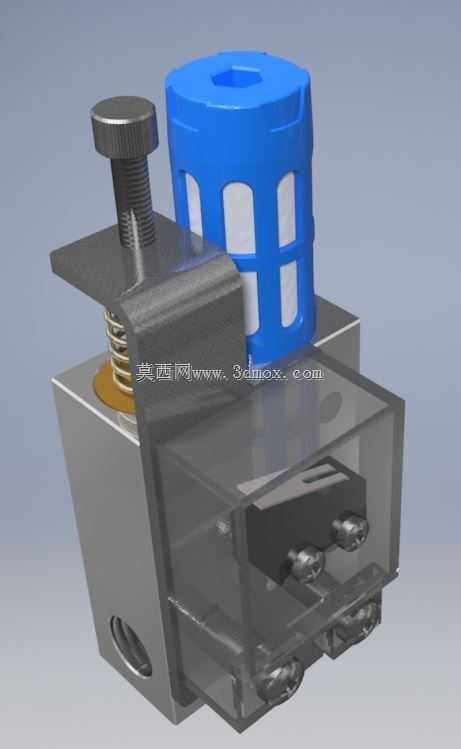

　　在实际气动回路设计中，这款真空发生器可以直接搭配真空压力开关、真空过滤器使用，阀体上预留的安装位可以直接固定小型压力开关，实时监测负压值，当负压不足时及时发出信号，避免工件掉落。进气口与负压口的流向设计符合常规气动回路的布管习惯，进气端接气源处理三联件，负压端接吸盘，排气端通过消音罩直接排气，不需要额外连接排气管道，简化管路布局。阀体的金属材质具备足够的结构强度，能够承受1.0MPa的最大工作压力，在车间常规的0.5-0.7MPa工作压力下长期运行不会出现阀体变形或者漏气问题，适配绝大多数工厂的压缩空气供气压力范围。
