带触控屏的ESP32开发板结构设计

　　这款带触控显示屏的嵌入式开发板，在结构设计阶段优先考虑了桌面调试与嵌入式集成两类场景的安装适配，整体采用层叠式堆叠结构，将核心主控、无线通信模块、存储单元、触控显示单元做了分层布局，避免高频信号与显示驱动线路之间的串扰问题。从实际应用场景来看，这类开发板既可以作为桌面级物联网原型验证的核心控制单元，用于智能家居中控、小型环境监测终端、简易人机交互工位终端的快速开发，也可以直接集成到小型工业控制设备、自助服务终端的操作面板中，省去单独选型显示模组、主控板、无线模块的匹配调试工作。

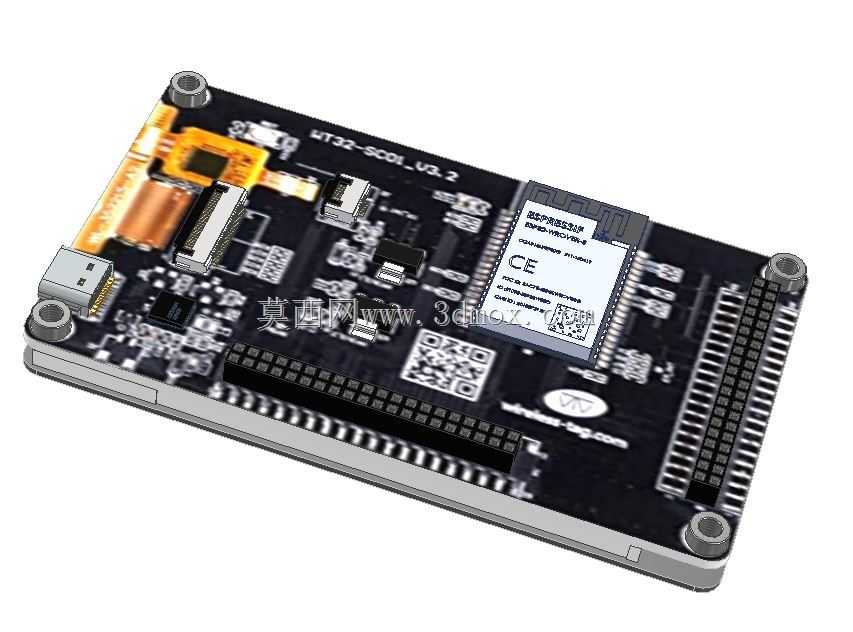

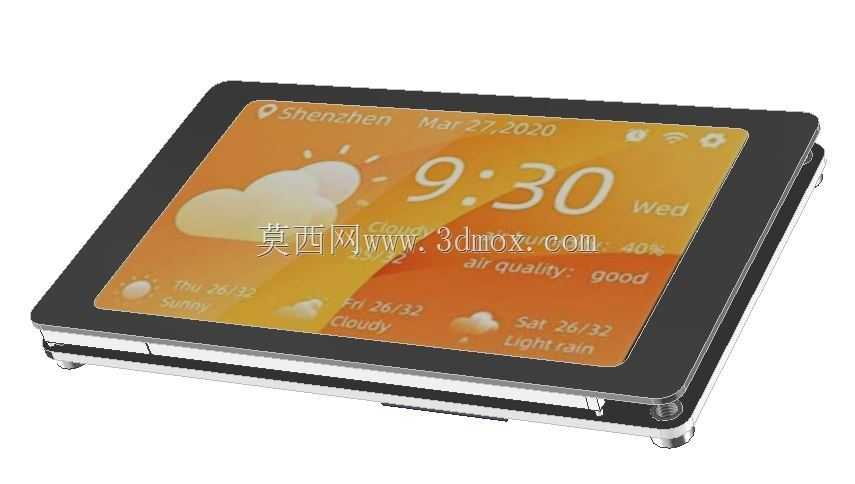

　　功能层面，板载的3.5英寸电容式多点触控屏分辨率为320x480，覆盖在主控板上方，通过板对板连接器与底层主控连接，屏幕表面做了防刮硬化处理，适配日常调试与长期嵌入式使用的耐磨需求；核心采用双核Xtensa架构32位LX6 MCU，板载4MB SPI Flash与8MB PSRAM，能够支撑轻量级GUI界面的流畅运行，同时内置蓝牙与WiFi通信模块，无需额外外接通信模组即可实现无线数据传输、设备联网、近场蓝牙配网等功能，板载的存储配置也能满足多数嵌入式界面、简单逻辑程序的存储与运行需求，无需额外扩展存储模块即可完成多数原型开发工作。

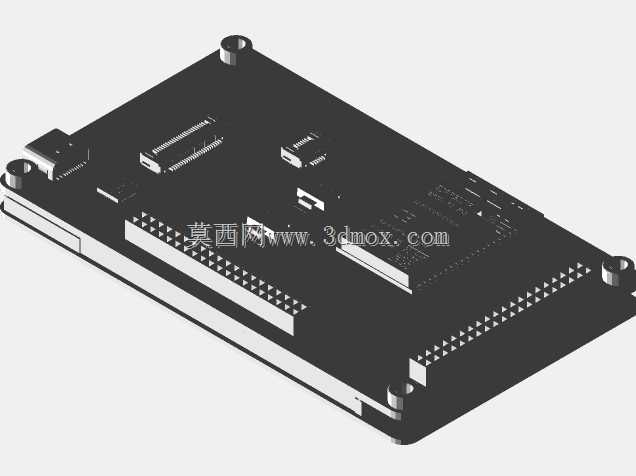

　　设计思路上，整体结构采用四角铜柱支撑的层叠固定方式，显示模组与主控板之间预留了2mm的散热间隙，避免长时间运行时主控芯片的热量传导到屏幕背面导致屏幕显示异常；板载接口全部布置在主板的侧边位置，包括供电接口、程序下载接口、扩展IO接口，不会被上方的显示模组遮挡，调试时无需拆卸屏幕即可完成接线、程序烧录等操作；屏幕的FPC排线采用压接式连接器固定在主板边缘，排线做了弯折限位设计，避免组装时排线弯折角度过大导致线路断裂。

　　外形尺寸与安装边界方面，整体外轮廓与屏幕尺寸匹配，长宽尺寸略大于3.5英寸屏幕的显示区域，四角的固定铜柱同时作为安装支撑脚，底部铜柱预留了标准M2螺丝安装孔位，既可以直接放置在桌面使用，也可以通过螺丝固定在定制的设备外壳内部，安装孔位的间距做了标准化设计，适配通用嵌入式设备面板的安装开孔尺寸；整体厚度控制在12mm以内，能够嵌入到多数薄型设备的面板位置，不会占用过多的设备内部空间；屏幕的显示区域与外边框预留了3mm的边框宽度，适配外壳面板的压边固定需求，组装时可以通过面板边框直接压住屏幕边缘，无需额外做屏幕固定结构，降低配套外壳的设计复杂度。

　　从结构可靠性角度，主板采用四层PCB设计，电源层与信号层分离布置，无线通信模块的天线区域做了净空处理，避免金属结构件遮挡蓝牙与WiFi信号，板载的主要发热芯片位置对应屏幕间隙的散热区域，通过自然对流即可满足日常运行的散热需求，无需额外加装散热片；触控屏幕的边缘做了R0.5的圆角处理，避免组装时边角磕碰导致屏幕碎裂，主板的边缘也做了圆角处理，避免安装时划伤操作人员或外壳内部的线路。在实际选型使用时，这款开发板的结构尺寸能够直接适配多数通用嵌入式外壳的面板开孔，配套的固定孔位不需要额外做转接板即可完成安装，对于快速验证类项目能够大幅缩短结构设计与硬件调试的周期，板载的所有功能模块都已经完成硬件匹配，开发人员只需要专注于上层功能逻辑与界面设计，不需要再做硬件层面的线路匹配、驱动调试工作。
