三维扫描铝制汽车ECU外壳底座结构

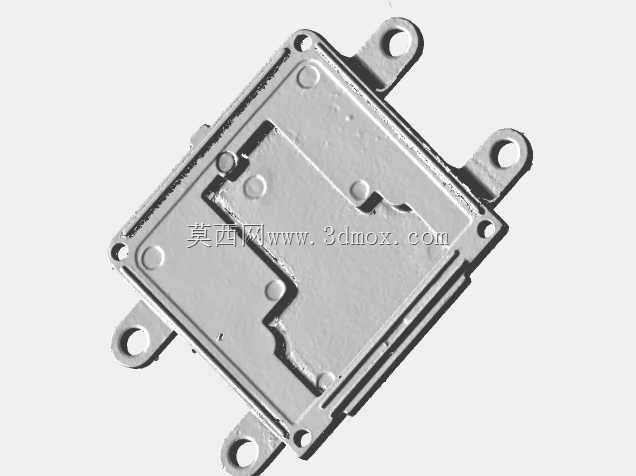

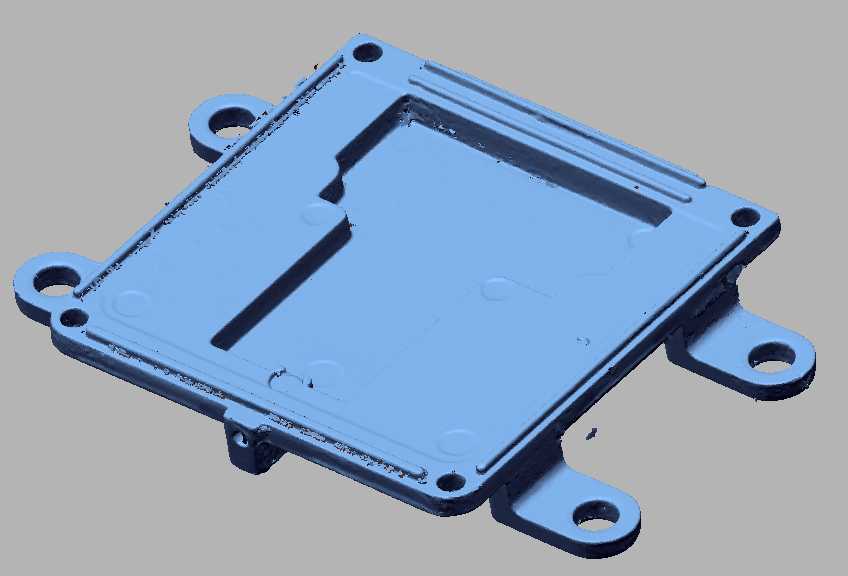

这款铝制ECU外壳底座是汽车电子控制系统的核心承载防护部件，主要应用于乘用车辆、商用车辆的可编程电控单元安装场景，承担着防护内部电控电路板、散热、固定定位、隔绝外界水汽与振动干扰的核心作用。在整车运行过程中，ECU作为车辆动力控制、车身电控系统的运算核心，需要稳定的安装载体来抵御发动机舱、车身安装位传来的持续振动，同时铝材质的壳体能够快速将电路板工作产生的热量传导散发，避免高温导致的电控元件性能衰减，还能屏蔽外界电磁信号干扰，保障电控信号传输的稳定性。从设计结构来看，该底座采用一体化压铸铝成型后经三维扫描复刻的结构，整体为带围边的浅槽型结构，槽体内腔预留了电路板安装的定位凸台与走线避让空间，围边高度匹配上盖的扣合尺寸，能够形成密闭的安装腔体；底座四周延伸出带安装孔的固定耳，四个固定耳的孔位完全匹配整车安装支架的定位尺寸，安装时可通过螺栓直接将壳体固定在车身预设的安装点位上，无需额外制作转接支架，有效缩减整车装配的工序步骤。在安装边界设计上，固定耳的开孔位置经过实车匹配，孔位间距、孔径大小适配常用的汽车标准固定螺栓，底座整体厚度兼顾了结构强度与轻量化需求，既能够承受车辆行驶过程中的交变振动载荷，避免壳体出现开裂、固定位松脱的问题，又不会过度增加整车的簧上质量。槽体内部的凸台结构高度经过精准设计，既能够为电路板提供支撑，又预留了足够的元件安装空间，避免电路板上的电容、芯片等元件与壳体底部发生接触造成短路；壳体边缘的密封槽结构可配合密封胶条实现IP67级的防护能力，能够阻挡行车过程中溅起的泥水、灰尘进入壳体内部，适配复杂多变的车载使用环境。这款扫描复刻的壳体结构完整还原了量产铝制ECU底座的所有细节特征，可用于电控系统改装、壳体替换开发、逆向设计参考等场景，能够帮助开发者快速掌握车载ECU壳体的结构设计逻辑、安装匹配要点，缩短同类产品的开发验证周期。
