三维扫描铝制汽车ECU顶部外壳结构

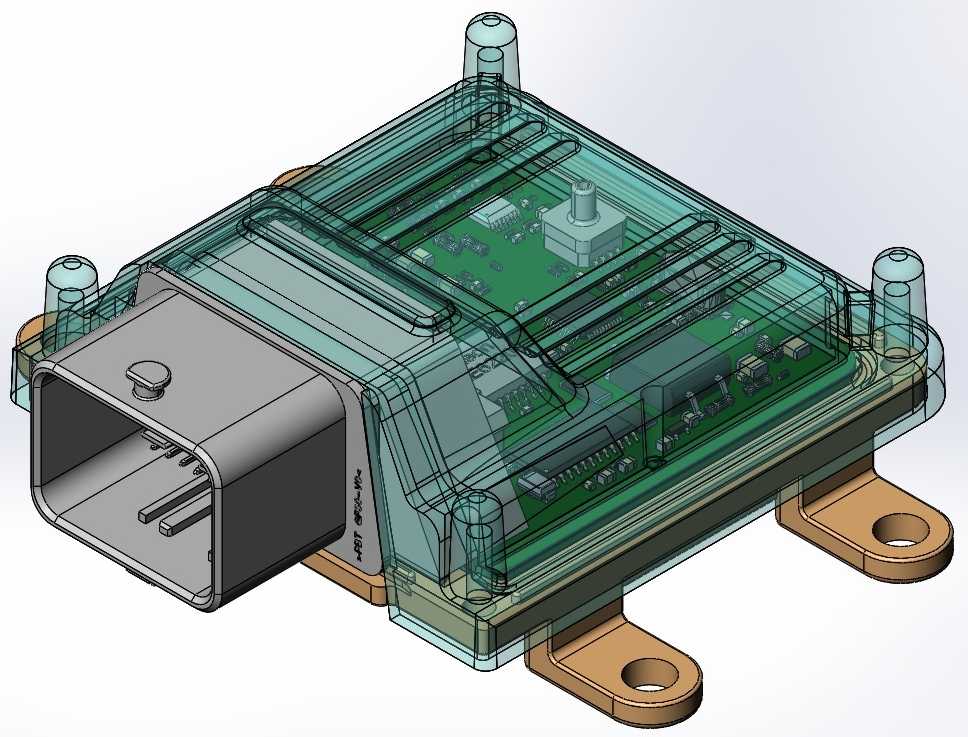

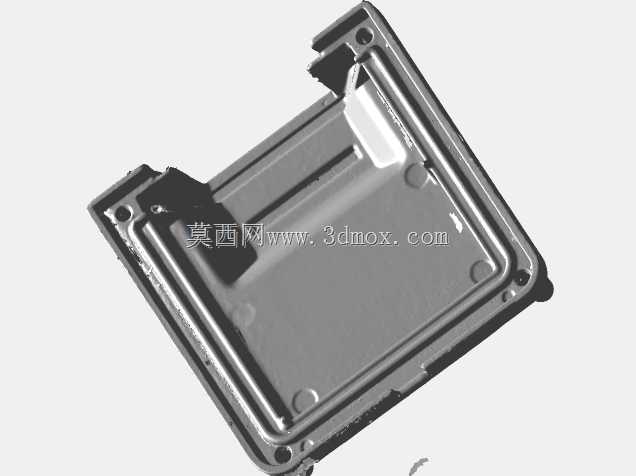

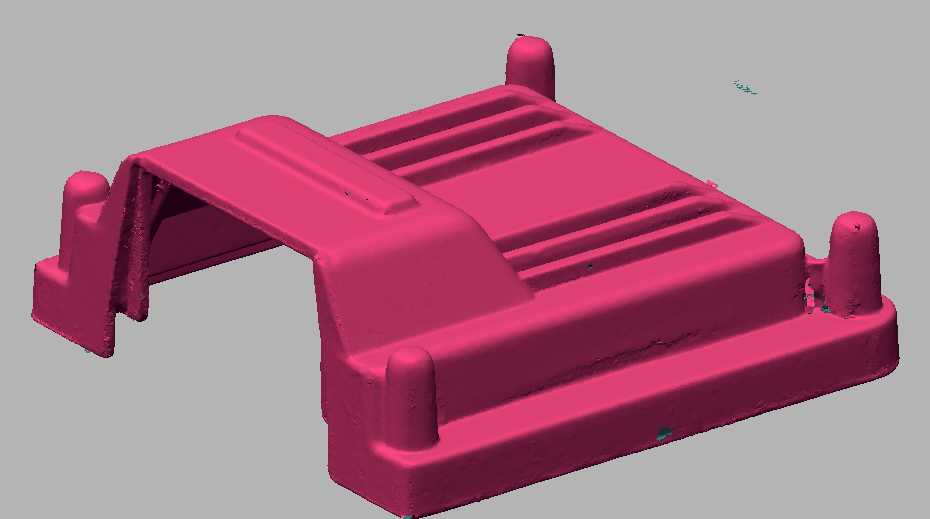

该铝制ECU顶部壳体是汽车电子控制系统的核心防护承载部件，主要应用于乘用车辆、商用车辆的可编程电控单元防护场景，安装位置通常位于车辆发动机舱周边、驾驶舱仪表台内侧等区域，承担着保护内部电控电路板、接插组件免受外界水汽、粉尘、振动冲击、电磁干扰影响的核心作用，是保障车辆电喷系统稳定运行的关键结构件。从实际使用功能来看，该壳体采用铝合金材质通过三维扫描逆向获取真实结构，整体为敞口扣合式结构，顶部设计有多道平行排布的加强筋结构，既能够提升壳体整体的结构刚性，避免车辆行驶过程中持续振动引发壳体形变开裂，同时也能增大壳体与空气的接触面积，辅助内部电控元件工作时的热量散出，保障ECU内部芯片始终处于合理工作温度区间。壳体四个边角位置设置有凸起的定位安装柱，柱体带有适配安装卡扣或螺栓的定位结构，能够与ECU底部壳体实现精准对位扣合，同时匹配车辆安装位的固定点位，确保壳体安装后不会出现松脱移位。壳体侧边设置有内凹的避让结构，能够为ECU的线束接插件预留充足的插拔操作空间，避免装配过程中线束与壳体发生干涉，同时敞口边缘做了加厚处理，扣合后可与底部壳体形成贴合紧密的密封面，配合密封胶条即可实现良好的防尘防水效果，满足车辆复杂行驶工况下的防护需求。从设计思路来看，该结构通过三维扫描获取量产实物的真实尺寸数据，完整还原了原产品的安装边界与结构细节，所有安装柱的位置精度、加强筋的排布走向、侧边避让的尺寸范围都与实际装车产品完全一致，既可以作为ECU维修替换的壳体参考，也能够为同类型电控单元的壳体正向设计提供实物结构参考，帮助设计人员快速掌握车载ECU壳体的结构设计要点，平衡防护性能、散热性能与装配便利性之间的关系。
