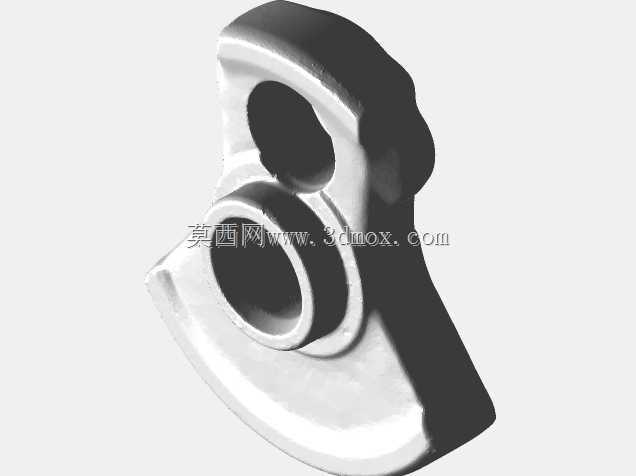

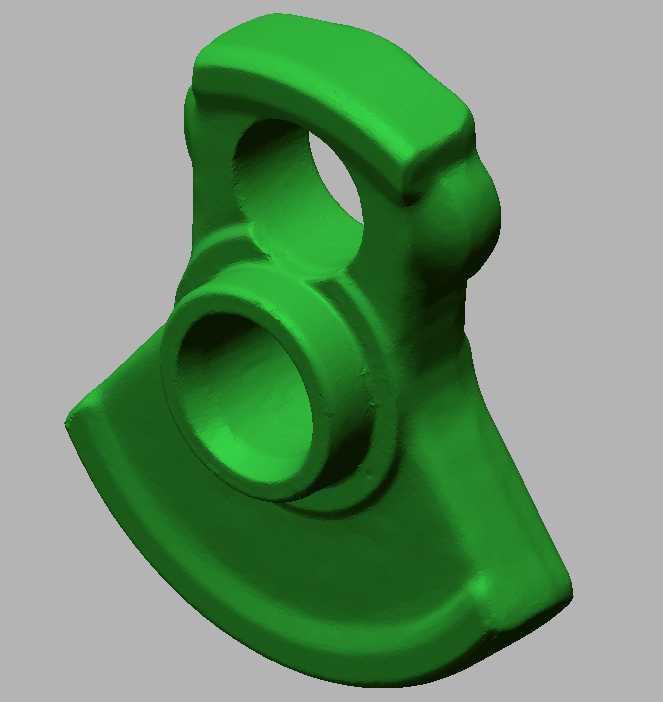

雅马哈15hp舷外机曲轴零件三维扫描建模

该零件为雅马哈15马力舷外机配套的曲轴组件，主要应用于小型民用舷外动力设备，适配内河小型作业艇、休闲垂钓艇的动力输出端，是舷外机动力传递路径中承接活塞往复运动、转换为旋转扭矩输出的核心承载构件。在实际舷外机运行工况中，该零件需要持续承受燃烧室爆燃带来的周期性冲击载荷，同时兼顾水上作业环境下的耐腐蚀要求，长期处于高转速、交变载荷的工作状态，其结构精度直接影响舷外机的运行平稳性、动力输出效率与整机使用寿命。

从功能特性来看，该零件通过中心轴孔与曲轴主轴颈配合实现旋转定位，上部带孔的凸耳结构用于连接连杆小头端，将活塞的上下往复动作转化为曲轴的旋转运动，外侧扇形的配重结构经过动平衡校准，能够抵消活塞连杆组往复运动产生的惯性力，降低舷外机高转速运行时的整机振动，避免动力输出过程中出现异常抖动，保障螺旋桨端的扭矩输出平稳。

从设计思路层面，该三维扫描模型完整还原了原厂零件的曲面过渡与结构细节，所有安装配合面的弧度、倒角均与实物保持一致，没有做简化处理，既可以作为逆向开发的基础数据源，用于该型号曲轴配件的国产化仿制生产，也可以用于舷外机维修过程中的配件匹配校验，还能作为小型内燃机教学的实体演示模型，帮助学习者理解曲轴配重、动力转换的结构逻辑。

在外形尺寸与安装边界方面，该零件整体为扇形偏心结构，主体最大外轮廓适配15hp舷外机的曲轴箱内部安装空间，中心轴孔的内径尺寸与原厂主轴颈为过盈配合公差，上部连接孔的位置度严格匹配连杆小头的安装间距，外侧配重块的外弧面与曲轴箱内壁预留有足够的安全运转间隙，不会在高速旋转时与箱体内壁发生运动干涉，所有安装定位的基准面都保留了原厂零件的加工余量特征，能够直接对接后续的数控加工生产流程，不需要额外做结构修正。
