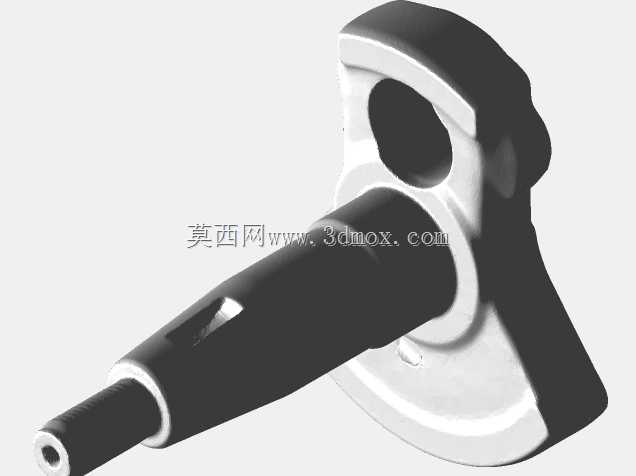

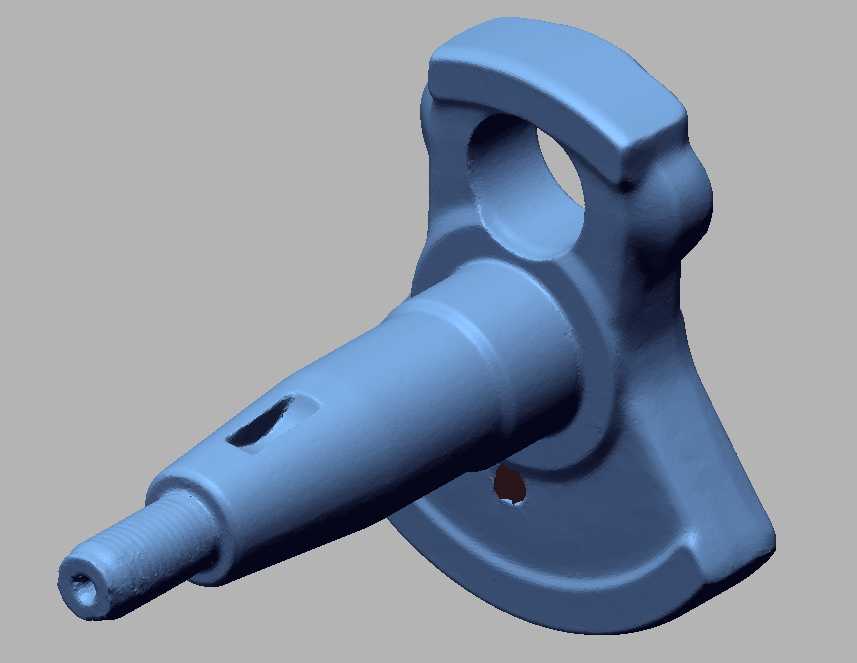

雅马哈15hp外侧动力曲轴零件结构

该零件为小马力舷外机核心动力传递部件，主要应用于15马力规格的外侧挂式船用动力设备中，承担着将活塞往复直线运动转化为旋转扭矩的核心功能，是舷外机动力输出路径上的关键承载构件。在实际舷外机运行工况中，该曲轴一端连接连杆活塞组件，承接燃烧做功产生的往复冲击力，另一端通过花键或螺纹结构连接动力输出端，将旋转动力传递至螺旋桨推进系统，同时还要平衡活塞连杆组运动产生的往复惯性力与旋转惯性力，保证舷外机在高转速工况下的运行平稳性，降低整机振动与噪音水平。从结构设计来看，该零件采用一体式曲柄轴与平衡配重结合的结构形式，长轴段设置有定位销孔与螺纹连接段，用于安装飞轮、启动机构以及输出端连接部件，轴身的键槽结构用于实现周向定位，避免动力传递过程中出现相对转动；端部的中心孔既可以作为加工过程中的定位基准，也能在装配时起到导向定位作用。上部的环形吊耳结构用于装配过程中的起吊定位，也可作为运行过程中的辅助固定点位，避免曲轴在壳体内部出现轴向窜动；侧部的扇形平衡配重块经过偏心配重设计，精准匹配活塞连杆组的运动质量，抵消高转速下的不平衡力矩，降低轴承部位的交变载荷。从安装边界来看，该曲轴的长轴段需要与舷外机箱体上的多道滑动轴承或滚动轴承配合，轴段直径公差、表面粗糙度都有严格要求，保证转动过程中的支撑稳定性与密封性能；配重块的外轮廓尺寸严格匹配箱体内腔的避让空间，避免旋转过程中与箱体壁、润滑油道等结构发生运动干涉；端部的螺纹段长度与直径适配输出端连接法兰的安装尺寸，保证动力传递过程中的连接强度，能够承受螺旋桨旋转过程中产生的轴向推力与周向扭矩。在实际使用场景中，这类小马力舷外机多用于小型渔船、休闲橡皮艇的近岸航行作业，曲轴需要长期在高湿度、高盐雾的水环境周边运行，因此零件本身的结构强度、表面耐磨性能都经过针对性设计，轴颈部位的硬化处理能够提升长期运转下的耐磨寿命，配重块的流线型轮廓也能减少曲轴箱内润滑油的搅动阻力，提升动力传递效率。
