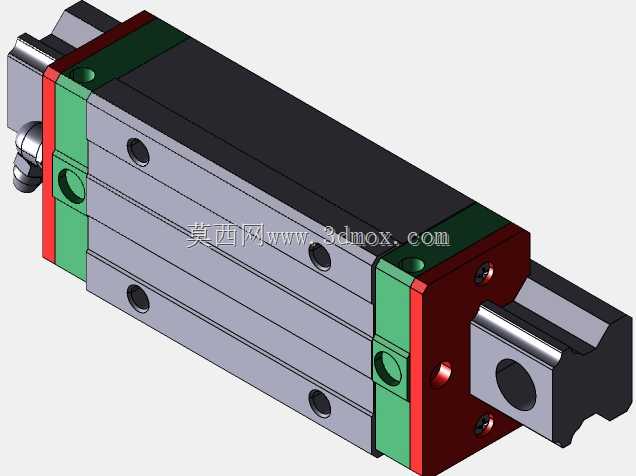

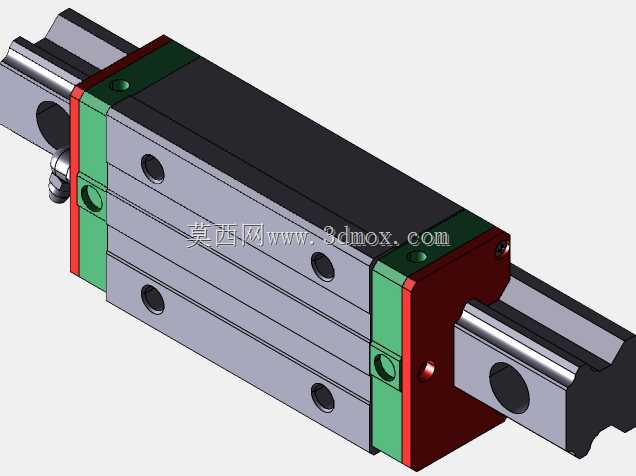

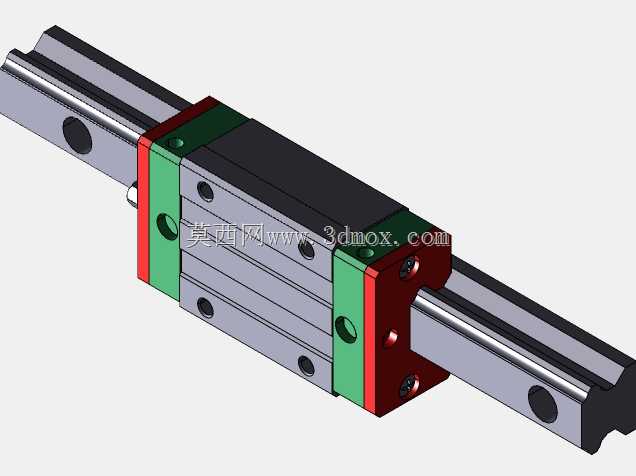

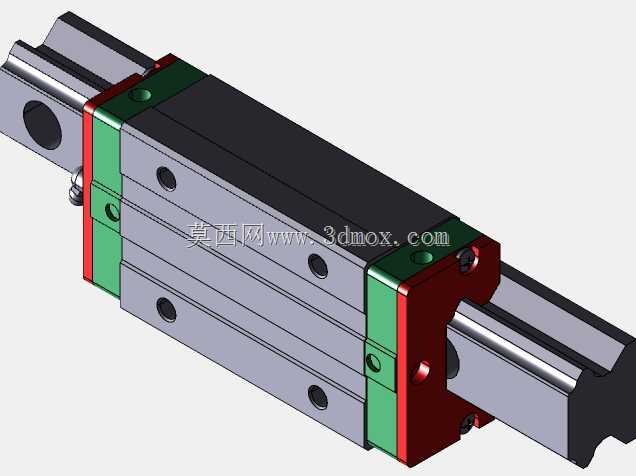

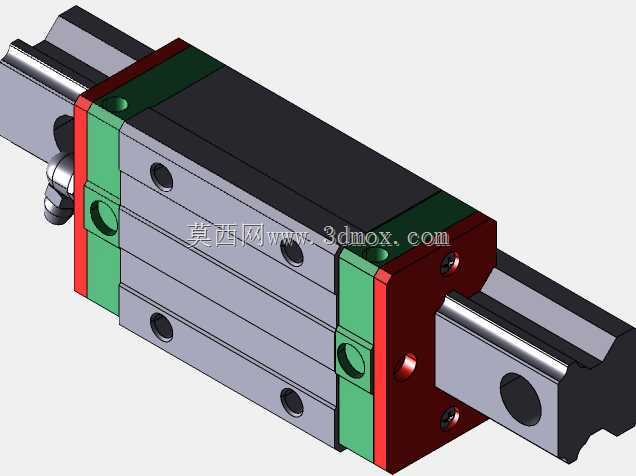

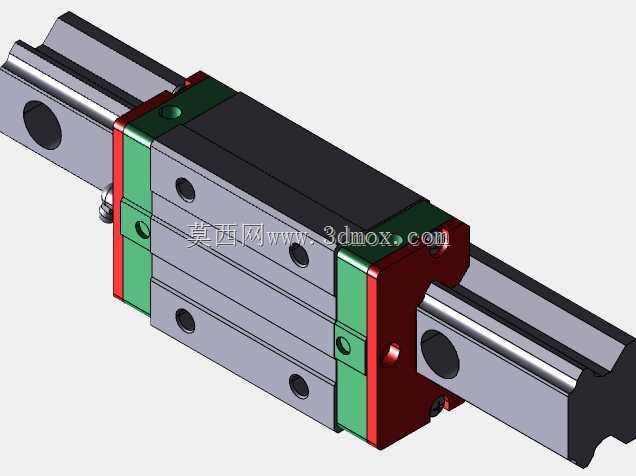

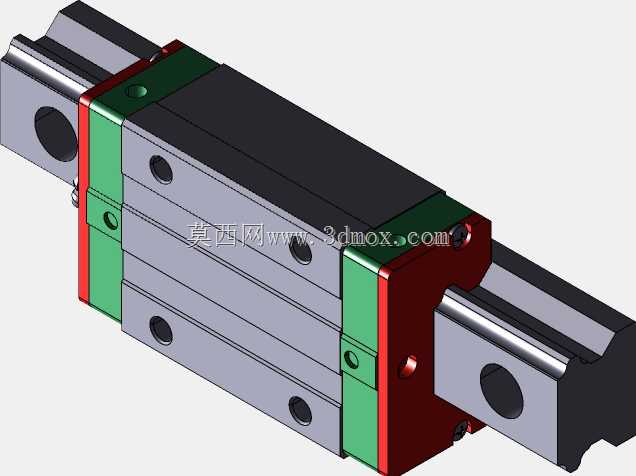

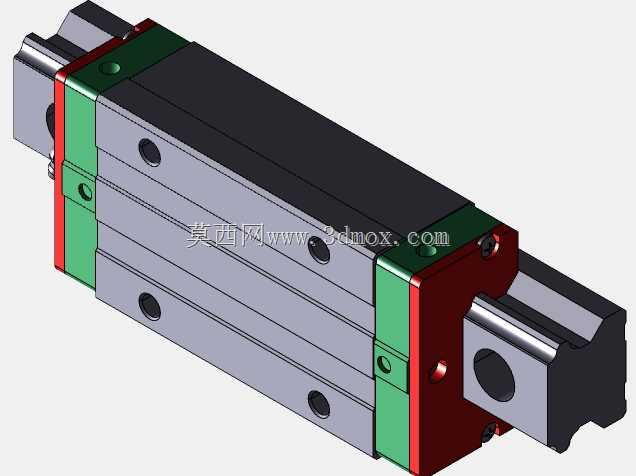

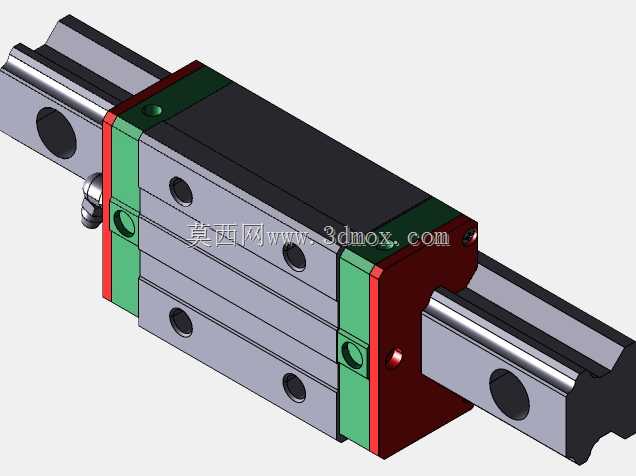

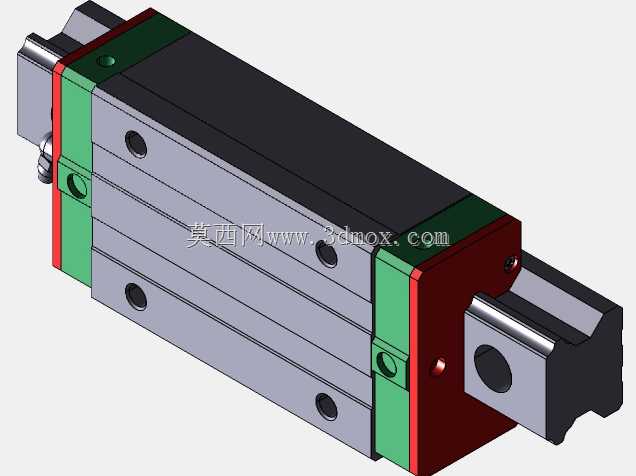

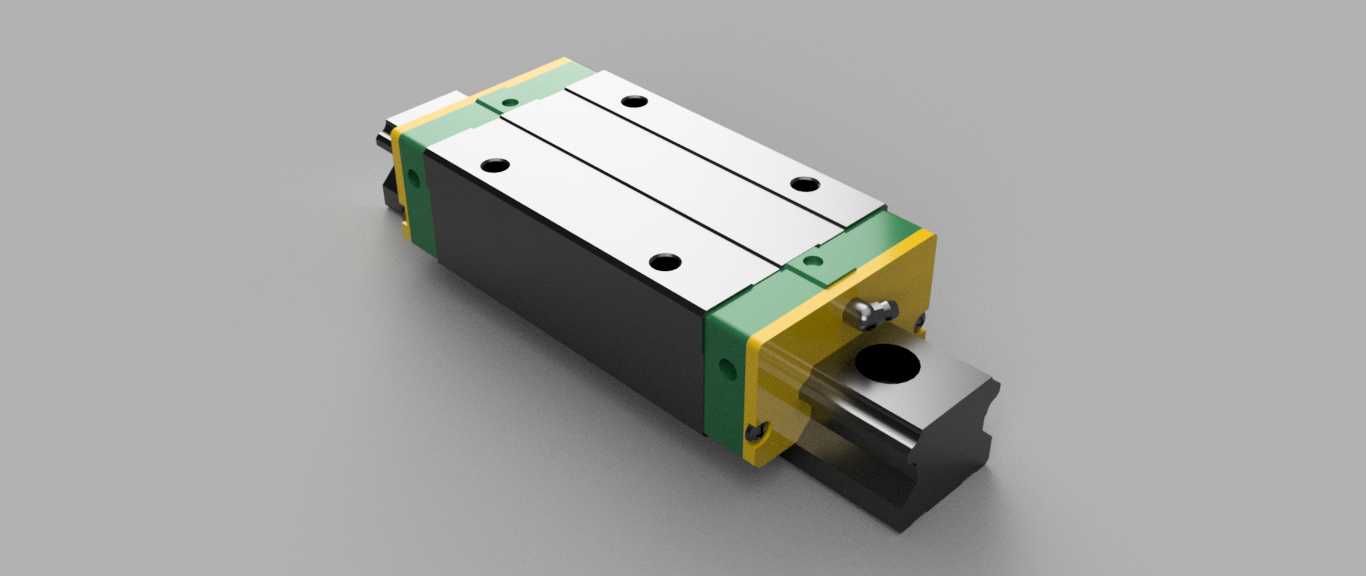

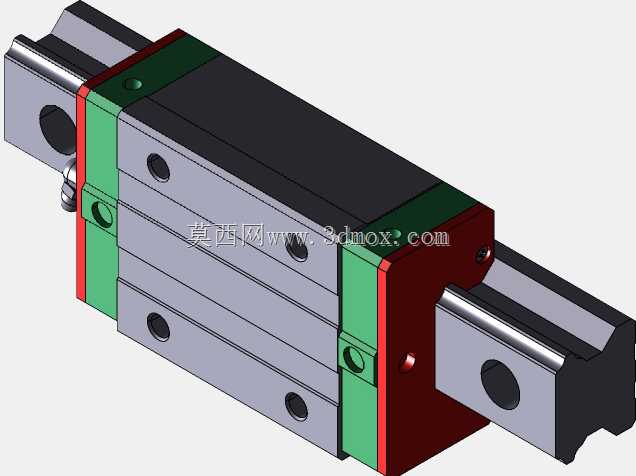

上银HGL系列线性导轨滑块结构设计

这款线性导轨滑块是直线传动系统里的核心导向承载部件，广泛应用在数控机床的进给轴传动、自动化生产线的工位滑移模组、工业机器人的直线行走轴、精密检测设备的位移平台、电子制造的贴装设备滑移机构等场景中，承担着承载运动载荷、保障直线运动精度、降低运动摩擦阻力的核心作用，是各类需要精准直线往复运动设备里不可或缺的基础传动部件。从功能特性来看，该系列滑块采用四列钢珠圆弧接触设计，能够同时承受径向载荷、反径向载荷以及双向的横向载荷，在不同安装姿态、不同受力方向的工况下都能保持稳定的承载能力，搭配高刚性的滑块本体结构，在重切削、高速往复运动的工况下也能有效降低形变，保障运动的平稳性。滑块端部设计有集成式的润滑与防尘结构，内置的储油棉能够持续为滚道内的钢珠提供润滑，减少日常维护的频次，端部的防尘刮板能够阻挡加工过程中产生的切屑、粉尘进入滑块内部的滚道，避免钢珠和滚道出现异常磨损，延长部件的整体使用寿命。在设计思路上，这款滑块遵循了互换性设计原则，同规格的滑块可以和对应型号的导轨任意匹配装配，不需要额外的修配调整就能达到预设的精度要求，降低了设备组装和后期维护更换的难度。滑块的安装面采用精密磨削加工，保障安装基准面的平面度和垂直度，能够和设备安装台紧密贴合，避免安装偏差带来的精度损失。滑块上的安装孔位采用标准化的间距设计，适配行业通用的安装螺栓规格，能够直接替换同规格的其他品牌同类型滑块，不需要对设备的安装结构做额外修改。从安装边界来看，该系列覆盖了不同长度规格的滑块型号，各型号的滑块宽度、安装孔距、滑块总高、导轨适配宽度都遵循统一的系列尺寸标准，设计人员在进行设备结构设计时，可以根据设备的载荷大小、行程长度、运动速度需求选择对应规格的型号，预留对应的安装空间即可。滑块的端部预留了润滑注油嘴的安装位置，可以根据设备的安装空间选择不同方向的注油嘴，方便后期维护时加注润滑脂，导轨的安装孔也采用标准化间距设计，能够直接通过螺栓固定在设备的安装基准面上，搭配对应的压块结构可以进一步提升导轨安装的牢固性，避免高速运动过程中导轨出现偏移。在实际使用过程中，该系列导轨滑块能够实现低阻力的高速往复运动，摩擦系数仅为传统滑动导轨的五十分之一，能够有效降低设备的驱动功率损耗，同时长期运行的精度保持性优异，即使在长时间连续运行的工况下，也能维持稳定的运动精度，减少设备的精度校准频次，提升设备的整体运行效率。
