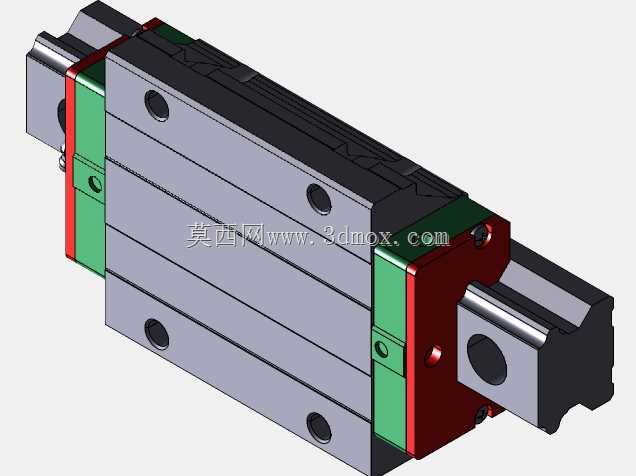

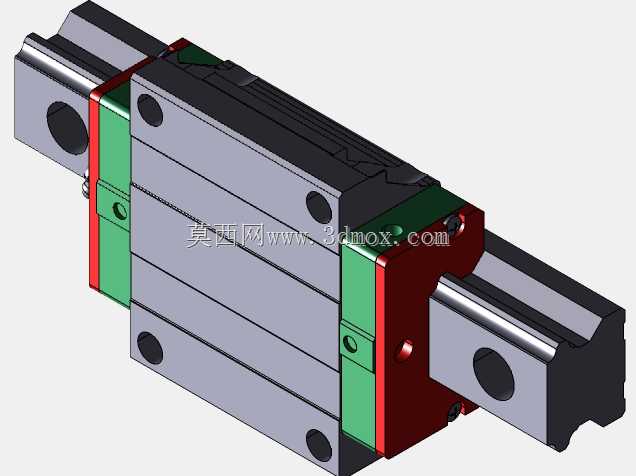

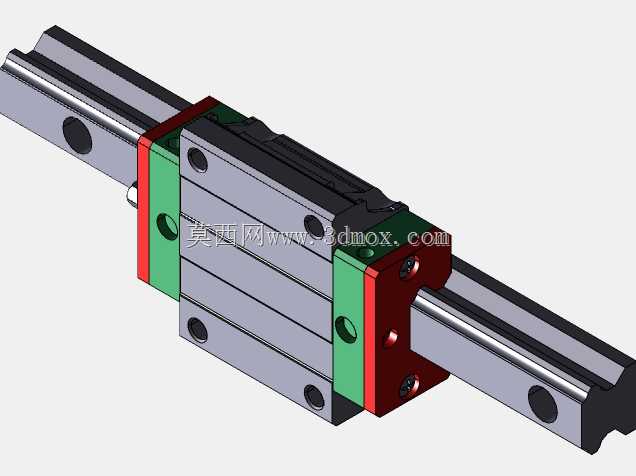

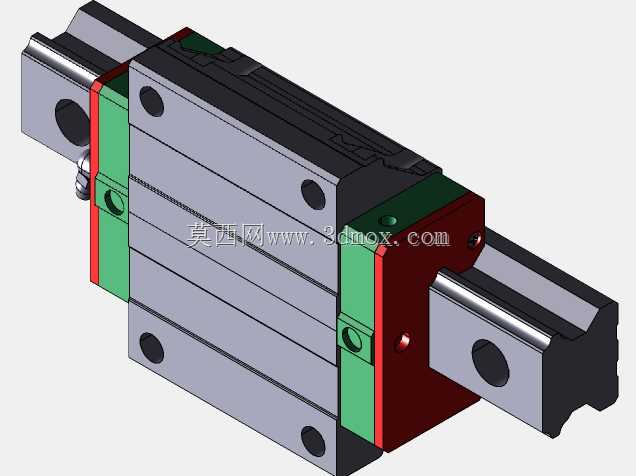

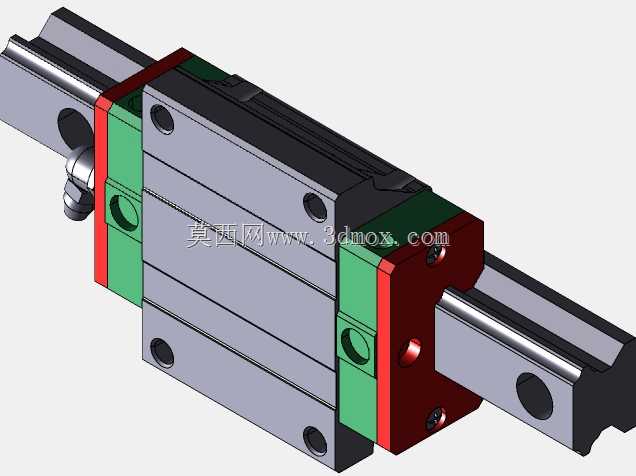

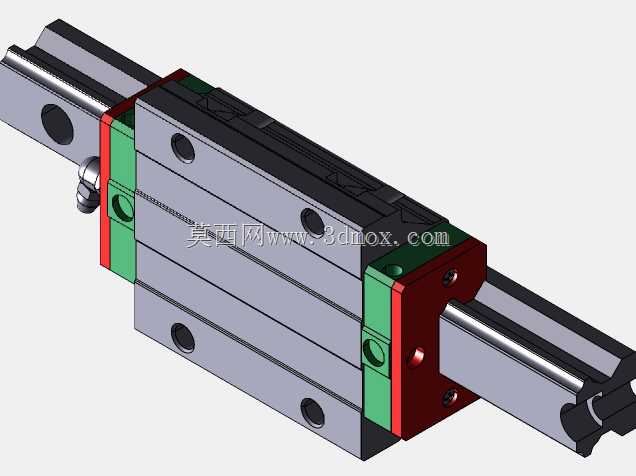

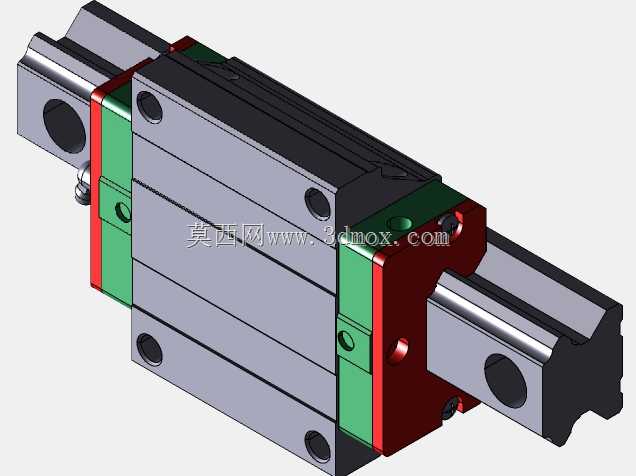

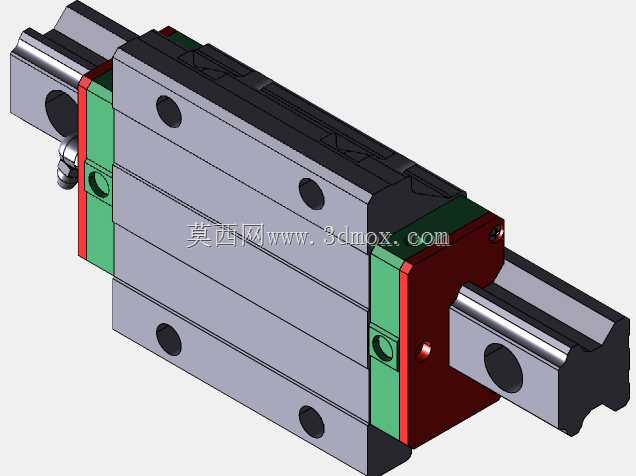

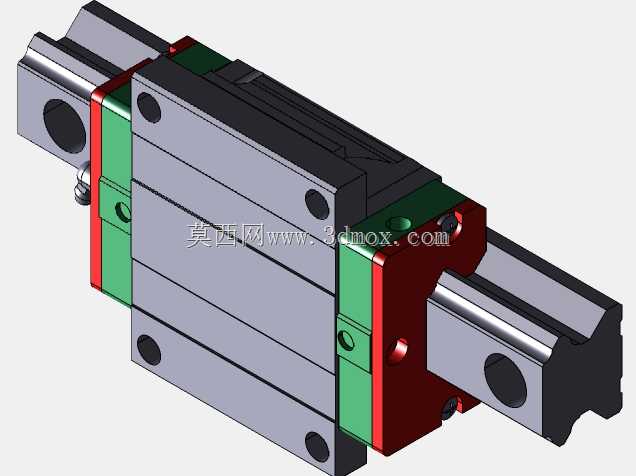

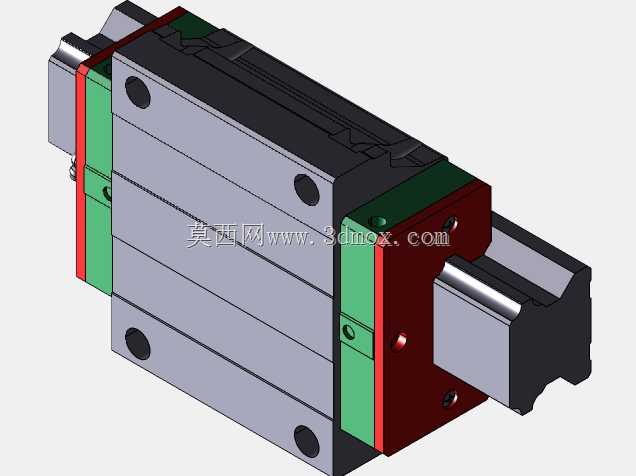

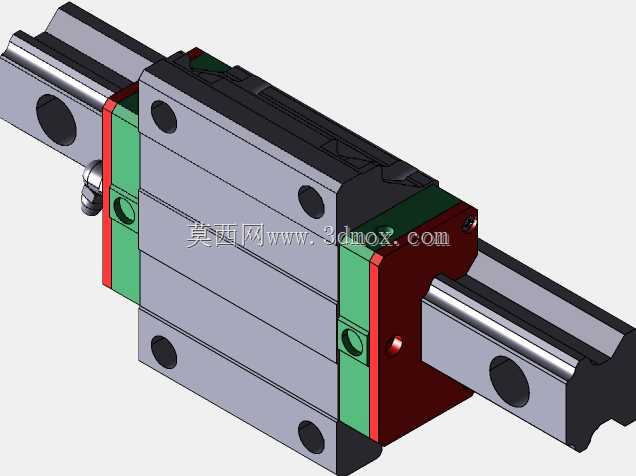

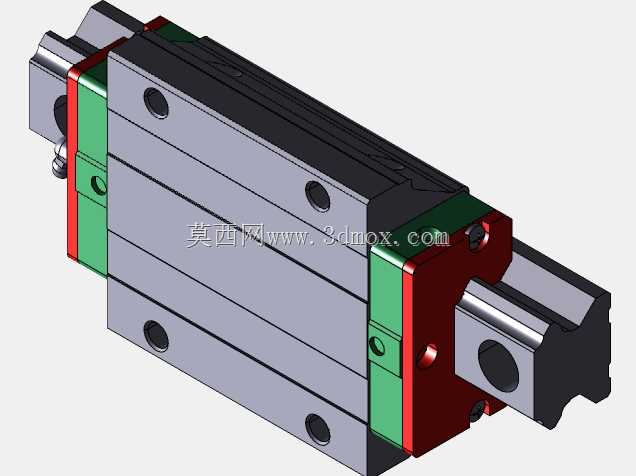

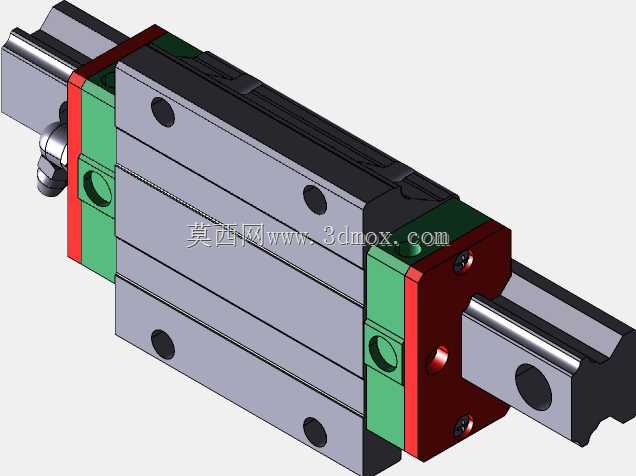

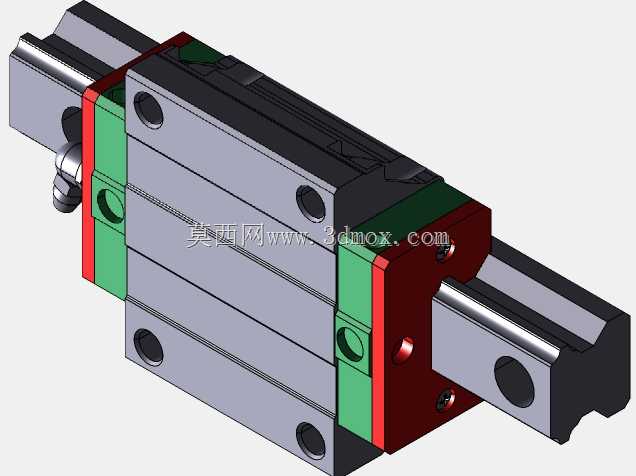

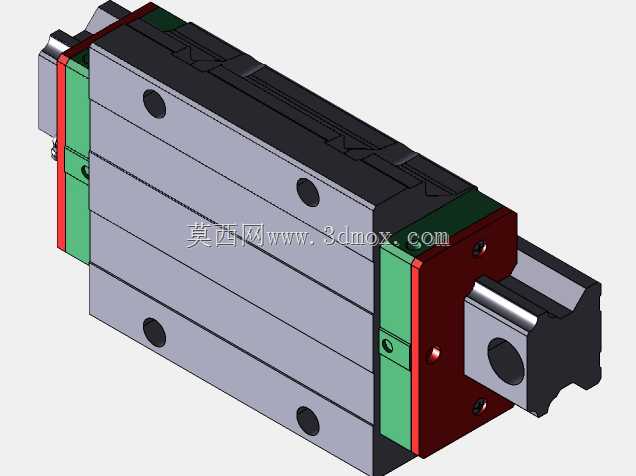

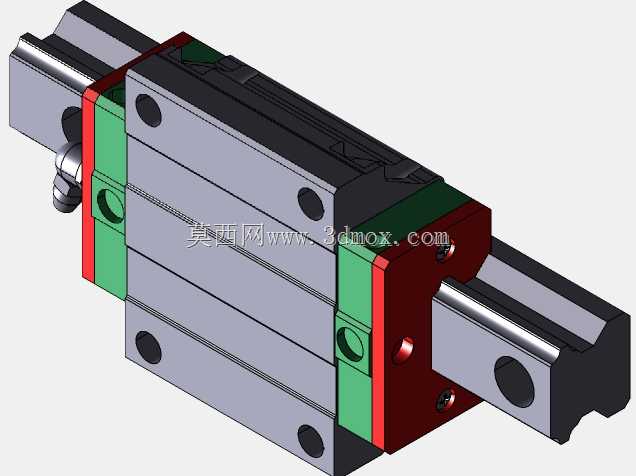

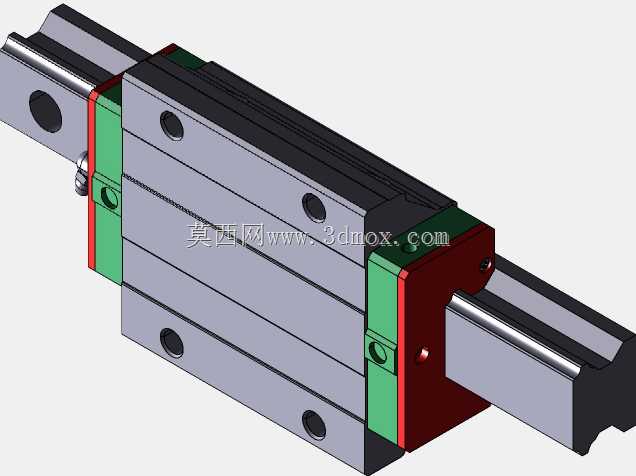

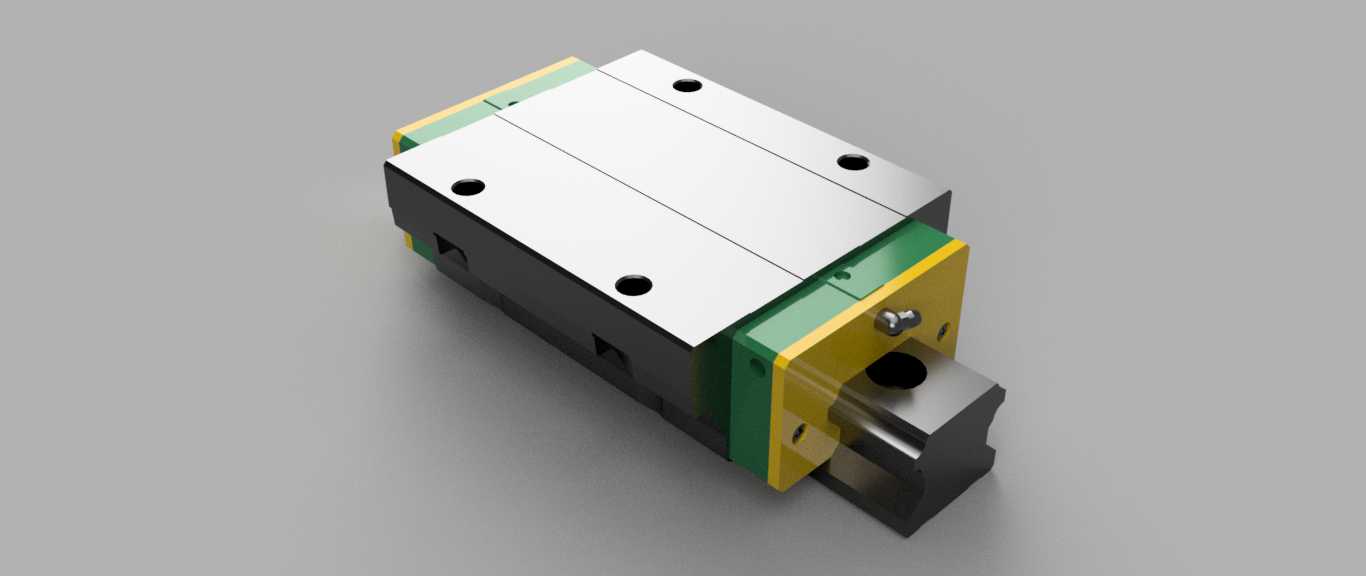

上银HGW系列法兰型直线导轨滑块

这款直线导轨滑块是线性传动场景里的核心导向承载部件，广泛应用在数控机床进给轴、自动化生产线移栽模组、工业机器人行走轴、精密检测设备位移平台、电子制造贴装设备、木工机械进给机构等需要高精度直线往复运动的场景中，承担运动导向与负载承载的双重作用，能够在高速往复运动工况下保持稳定的行走精度，降低传动摩擦阻力，提升设备整体运行的平顺性与定位精度。该系列滑块采用法兰型安装结构，安装孔位分布在滑块本体两侧的法兰凸缘上，相比方形滑块拥有更宽的安装支撑面，在承受倾覆力矩、侧向载荷时具备更优的受力表现，适配需要承受偏载、大负载的传动场景。滑块内部设计有循环滚珠列，滚珠在滑块与导轨滚道之间形成滚动摩擦副，相比传统滑动导轨摩擦阻力可降低至原来的五十分之一，能够有效降低设备驱动功率损耗，低速运行时无爬行现象，可实现微米级的重复定位精度。设计过程中针对滚道接触角做了优化，采用45度等接触角设计，可同时承受径向载荷、反径向载荷、横向载荷四个方向的作用力，各方向载荷能力均衡，适配多方向受力的复杂安装工况。滑块两端设计有集成式端盖与密封结构，端盖内部设置滚珠循环回流通道，保证滚珠循环运动顺畅无卡滞，端面密封采用双唇式防尘刮片，能够有效阻挡加工过程中产生的切屑、粉尘、切削液进入滑块内部滚道，避免滚道与滚珠出现异常磨损，延长导轨副的整体使用寿命。滑块侧面预留有润滑注油接口，可直接对接自动润滑管路，定期补充润滑脂即可维持长期稳定的运行状态，无需频繁拆解维护。安装边界上，该系列滑块适配同型号的HIWIN HG系列直线导轨，导轨安装孔位采用标准孔距设计，可直接替换同规格的其他品牌同类型导轨滑块，滑块法兰面的安装孔为沉孔设计，可采用内六角螺栓直接锁紧固定在设备安装台面上，安装基准面经过精密磨削加工，安装时只需贴合设备的定位基准面即可保证装配精度，无需额外做复杂的调校工作。滑块本体采用合金钢材质经淬火硬化处理，滚道表面硬度达到HRC58-62，具备优异的耐磨性能与抗疲劳强度，可在长期高频往复运动下保持精度稳定性，适配从普通工业传动到高精度精密设备的不同层级使用需求。
