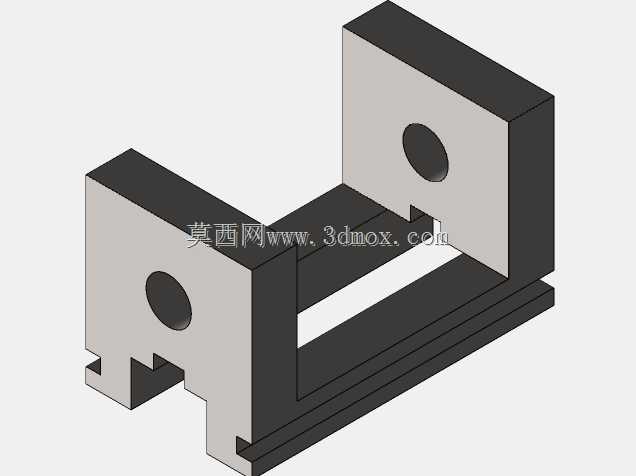

机加工用钢虎钳固定底座结构

这款钢虎钳底座是机加工夹持工装的核心承载部件，主要应用于普通钳工台、台式钻床、小型铣床、磨床等设备的作业场景，是台虎钳整体结构中承担固定支撑、受力传导、安装定位功能的关键基体，直接决定虎钳整体的夹持刚性、安装稳定性与长期使用精度。在实际生产场景中，该底座承担着连接工作台面与虎钳活动钳身的核心作用，所有夹持作业产生的切削力、夹紧反力都会通过该底座传导至安装工作台，因此其结构强度、形位公差设计直接影响整套夹持系统的可靠性。从功能特性来看，底座采用对称式双立板结构设计，两侧立板预留的同轴通孔用于安装虎钳的传动丝杠，为丝杠提供稳定的旋转支撑，保证丝杠传动过程中无偏摆、无卡滞，确保活动钳身的进给动作平顺均匀；底座底部设计的卡槽结构为标准工作台安装定位槽，可适配常规钳工台、机床工作台的T型槽安装要求，无需额外加工转接板即可实现快速定位安装，卡槽的形位公差严格控制，保证安装后虎钳整体与工作台进给方向的平行度，避免装夹工件出现角度偏差。底座中部的镂空槽结构一方面用于容纳活动钳身的滑动导轨，为活动钳身提供精准的滑动导向行程，另一方面通过等强度结构优化，在保证整体刚性的前提下降低零件自重，减少材料消耗。从设计思路来看，该底座采用整体式块类结构设计，优先保障受力集中区域的结构厚度，两侧立板与底部基座采用大圆角过渡连接，避免应力集中导致的长期受力变形，所有安装孔位、导向面的位置精度均按照工装夹具的公差等级设计，保证后续装配后丝杠、活动钳身、固定钳口的同轴度与平行度要求。在外形尺寸与安装边界上，该底座整体轮廓紧凑，适配4寸到6寸规格的台虎钳装配需求，底部安装卡槽的间距符合通用机加工工作台的T型槽标准间距，两侧立板的丝杠安装孔中心高度与常规虎钳活动钳身的传动螺母中心高度匹配，安装后整体突出工作台面的高度符合人体工学操作要求，钳工进行划线、锉削、锯切等手工作业时操作高度适宜，搭配机床使用时也不会因为底座过高导致刀具行程不足。整体结构无冗余设计，所有结构特征均服务于承载、导向、安装、传动四大核心功能，能够满足日常机加工、钳工维修、小型零件装夹作业的长期使用需求，在频繁承受夹紧力与切削冲击力的工况下，可保持结构形位精度长期稳定，不易出现变形、断裂等失效问题。
