双轨式直线滑动承载踏板结构设计

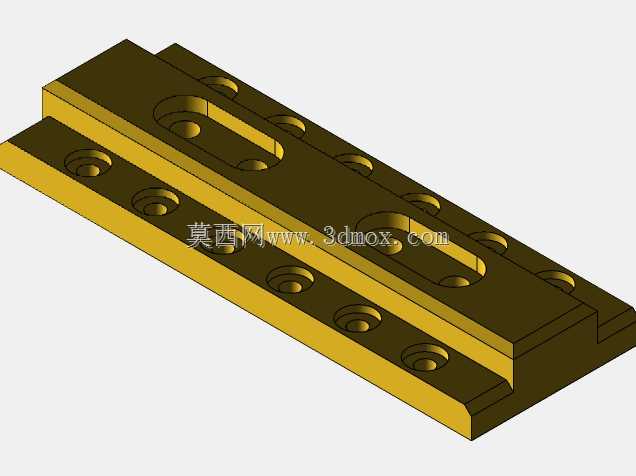

该直线滑动踏板结构主要应用于各类需要直线往复位移承载的工业设备场景，常见于小型自动化生产线的工位滑移平台、检测设备的进给承载座、精密工装的可调定位基座，也可作为轻型输送线的滑动承载单元使用，承担沿固定直线轨迹承载工件、工装组件完成定向位移的核心作用，能够在低负载高频次往复滑动的工况下保持稳定的运行状态，避免滑移过程中出现卡滞、偏摆的问题。从功能特性来看，该结构采用双平行导轨一体式基座设计，主体为上下叠合的双层滑移结构，下层基座设置有对称分布的沉头安装孔，可通过紧固件将整体结构固定在设备机架的安装平面上，保证基座自身的安装刚性，避免运行过程中出现基座移位；上层滑移板与下层导轨槽配合，可沿导轨方向做顺畅的直线滑动，滑移板表面设置有长条形调节腰孔与多组对称沉孔，既可以通过腰孔调整滑移板上搭载组件的安装位置，适配不同尺寸的工装、工件安装需求，也可以通过沉孔快速固定搭载的功能部件，保证搭载部件与滑移板的连接可靠性。在设计思路上，该结构优先考虑了滑动过程的导向精度与安装便捷性，双导轨的平行布局能够有效抵消单侧受力带来的偏转力矩，即使滑移板承受偏载时也能保持平稳滑动，不会出现侧向翘起的问题；所有安装孔均采用沉头设计，安装后紧固件头部不会突出构件表面，避免滑动过程中突出的紧固件与周边部件发生干涉，同时也能让构件安装后表面保持平整，方便后续搭载部件的贴装固定。从安装边界来看，该结构整体为扁平长方体构型，厚度方向尺寸紧凑，不会占用过多的设备垂直安装空间，适合在安装空间局促的小型设备内部布设；下层基座的安装孔沿导轨方向等距对称排布，安装时可根据机架的实际安装孔位选择对应的孔位进行固定，无需额外对机架进行打孔改造；上层滑移板的滑动行程由腰孔长度与导轨配合长度共同决定，可满足短行程精准调节的使用需求，滑移面采用贴合式面接触设计，相比线接触的滚动导轨具备更好的抗振性能，在存在小幅振动的工况下也能保持稳定的位置精度，不会因为设备运行的振动出现滑移位置偏移的问题。
