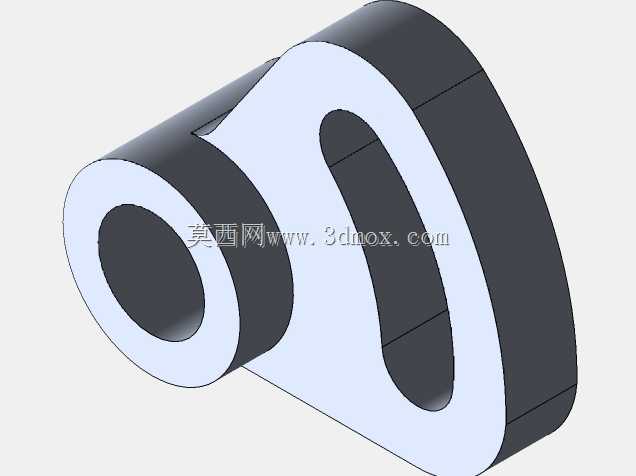

偏心轮式传动连接构件结构设计

该偏心传动连接构件属于机械传动系统中的核心执行部件，主要应用于需要实现往复摆动、间歇进给或者行程可调的传动场景中，常见于轻工自动化设备的送料机构、纺织机械的摆臂驱动单元、包装设备的间歇推料模组以及小型专用机床的进给调节结构中，承担着将旋转运动转化为特定规律往复运动的传动衔接作用。从实际用途来看，该构件通过自身的偏心结构设计，能够在配套轴系的驱动下，带动铰接在腰型槽位置的从动件实现预设轨迹的往复动作，相比普通偏心轮结构，其集成化的筒状铰接端可以直接与固定支撑轴配合，无需额外加装轴套支座，大幅简化了装配环节的零件数量，提升了传动模组的集成度。在功能特性层面，该构件采用一体化的盘式偏心结构设计，一侧的筒状轴孔为主要的动力输入端，可与驱动轴通过键连接实现周向固定，传递稳定的旋转扭矩；盘面上开设的长圆形腰型槽为从动件的铰接安装位，槽道的长度方向对应从动件的行程调节范围，可根据实际传动需求调整铰接点的偏心距，从而改变从动件的输出行程大小，适配不同工况下的动作幅度要求；构件整体采用等厚盘体加同轴筒状凸台的结构，盘体边缘做了圆弧过渡处理，既能够降低旋转过程中的风阻与动不平衡量，也能避免尖锐棱边对装配人员造成划伤，同时提升零件整体的结构刚度，减少长期交变载荷下的形变风险。从设计思路来看，该构件优先考虑了装配便捷性与传动稳定性的平衡，将支撑铰接端与偏心传动盘做一体化成型设计，摒弃了传统偏心轮需要额外搭配连接支架的分体式结构，减少了装配累计误差对传动精度的影响；腰型槽的内壁设计为光滑圆弧面，可与配套的铰接销轴形成滑动配合，槽道两端的圆弧半径与铰接销轴半径匹配，避免应力集中导致的槽道开裂；筒状轴孔的内壁预留了键槽安装位置，可根据传递扭矩的大小选择平键或者花键连接方式，适配不同载荷等级的传动需求。在外形尺寸与安装边界层面，该构件的筒状铰接端外径与支撑轴座的安装孔径适配，轴向长度与支撑座的宽度匹配，保证装配后不会出现轴向窜动；盘体的最大回转半径为构件安装后的最大外廓尺寸，设计时预留了足够的安全间隙，避免旋转过程中与周边的机架、其他传动部件发生运动干涉；腰型槽的中心距范围覆盖了常用的行程调节区间，无需额外更换零件即可实现一定范围内的行程调整，降低了设备改造成本；构件的整体厚度经过载荷校核，在满足传动强度要求的前提下尽可能控制整体重量，减少旋转过程中的转动惯量，降低驱动端的动力损耗，提升传动系统的响应速度。
