方形法兰安装式轴座支撑构件

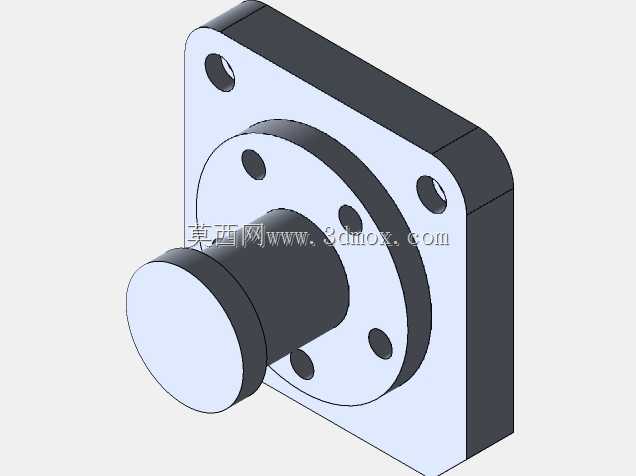

该构件属于机械传动系统中的轴系支撑类零部件，主要应用在各类需要对伸出轴进行径向与轴向定位的工业场景中，常见于小型动力输出端、传动换向机构、工装夹具定位端以及轻载输送设备的动力接驳位置，能够为旋转轴提供稳定的支撑基准，避免轴件运转过程中出现径向跳动、轴向窜动的问题，保障传动链路的同轴度与运转稳定性。从实际用途来看，这类轴座支撑件可以直接对接伺服电机、小型减速箱的输出端，也可作为独立转轴的安装基座使用，在自动化生产线的接驳工位、小型专用设备的动力传递单元、教学实训类机械装置中都有广泛的适配空间，能够替代一体式铸造的轴座结构，降低非标设备的加工与装配成本。在功能特性上，该构件采用方形法兰作为安装基体，法兰盘四角预留了贯通的安装孔位，可直接通过螺栓将整个构件固定在设备的安装立面或安装板上，安装后具备极强的结构刚性，能够承受中等强度的径向载荷与一定的轴向载荷；构件中部的圆形定位凸台与伸出轴段采用同轴设计，凸台上均匀分布的多个小孔可用于对接端盖、密封件或者外接传动轮的定位结构，伸出的轴段既可以作为固定定位销使用，也可作为旋转轴的支撑轴颈，适配不同的装配需求。从设计思路来看，该构件优先考虑了装配的便捷性与定位精度，方形法兰的外形设计相比圆形法兰更易在安装时找准水平与垂直基准，安装孔的对称布局能够让螺栓锁紧后的受力更加均匀，避免局部应力集中导致的构件变形；中部的阶梯式结构将安装定位面与轴支撑面做了明确区分，凸台的高度刚好可以适配常规安装板的厚度公差，伸出轴段的直径与长度按照通用轻载传动的轴系参数设计，能够适配多数标准规格的轴承、联轴器与传动轮，无需额外加工即可完成装配。在外形尺寸与安装边界上，该构件的方形法兰边长为常规小型轴座的通用尺寸，四角安装孔的孔距符合行业通用的安装孔位标准，能够直接替换同规格的现有轴座产品，不需要对原有设备的安装板进行二次加工；构件整体的轴向总长度控制在紧凑范围内，不会占用过多的设备内部安装空间，伸出轴段的端面到法兰安装面的距离预留了足够的联轴器安装空间，同时也避免了轴段过长导致的悬伸量过大问题，能够有效降低轴件运转时的挠度，提升支撑结构的使用寿命。
