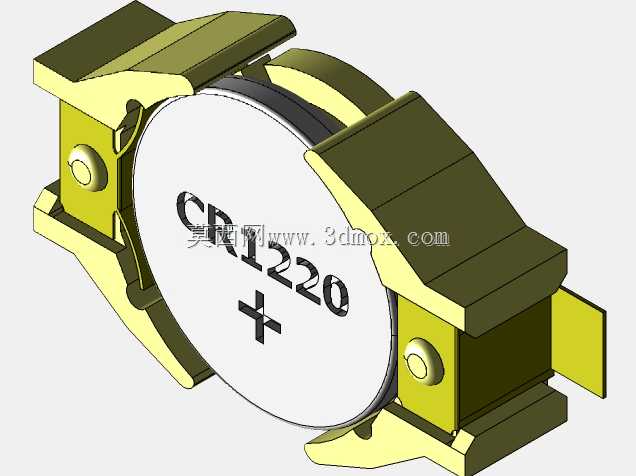

CR1220纽扣电池贴片式电池座结构

这款纽扣电池座是面向低功耗便携电子设备开发的板载供电连接部件，主要适配CR1220规格纽扣电池，广泛应用在电脑主板CMOS供电模块、便携消费电子实时时钟备用电源、小型物联网传感节点后备供电、工业控制板卡参数记忆供电、穿戴式低功耗数码产品供电等场景，能够在主电源断开时持续为设备提供微安级维持电流，保障关键计时、参数存储数据不丢失，避免设备断电后出现复位、时间重置、配置参数清空等问题。

产品整体采用双侧对称卡扣式结构设计，两侧的弹性夹持臂采用高弹性铜合金基材冲压成型，表面做镀镍防氧化处理，既能够提供稳定的夹持力，避免设备在受到振动、冲击时电池出现松脱接触不良的问题，又能保证极低的接触电阻，减少供电回路的压降损耗，保障纽扣电池的电能可以稳定输出到电路板。两侧的焊片采用标准SMD贴片封装设计，焊盘尺寸匹配常规回流焊工艺要求，能够直接通过SMT贴片机完成批量焊接，不需要额外的人工插件工序，适配现代化电子制造的高速产线加工要求，有效提升整机组装效率。

设计过程中重点考量了电池拆装的便捷性与固定可靠性的平衡，卡扣的开合角度经过反复调校，既能够让用户在更换电池时不需要借助专用工具就可以轻松取出旧电池、装入新电池，又能保证电池装入后不会因为日常使用中的晃动、跌落出现移位。整体结构的外形边界严格围绕CR1220电池的尺寸做紧凑化布局，安装后的整体高度仅略高于电池本体，不会占用过多的板上垂直空间，能够适配内部空间局促的超薄类电子产品设计需求。两侧的定位凸点可以在贴片焊接时辅助器件在钢网定位，避免回流焊过程中器件移位导致的焊接偏位、虚焊问题。接触弹片的弧度设计经过多次迭代，能够保证电池正负极与弹片的接触压力处于合理区间，既不会因为压力过大导致电池外壳被压损，也不会因为压力过小导致接触电阻过大、断电等故障。整个结构没有多余的冗余部件，在满足电气连接、机械固定的核心功能前提下，尽可能压缩了器件的整体占板面积，帮助终端产品实现小型化、轻量化的设计目标。
