MEATROL ME531电能检测装置结构设计

该三维结构针对工业现场电能参数采集检测场景设计，主要面向低压配电回路、工业产线供电端、商用建筑配电支路的电能质量监测需求，可实现对回路电流、电压、功率、电能累计等核心电参数的实时采集，为能耗统计、用电异常预警、电能质量分析提供硬件载体支撑，适配工厂能耗管控系统、智能配电运维平台、工业设备用电状态监测等实际应用场景，能够在复杂工业电磁环境下稳定完成电信号采集与数据传输的硬件承载功能。

整体设计思路围绕工业现场安装适配性与长期运行可靠性展开，外壳采用分体式卡扣装配结构，无需额外紧固件即可完成上下壳体的快速扣合，既满足生产环节的快速组装需求，也方便后期运维时的开盖检修与模块更换。壳体表面预留了对应接线端子、状态指示灯、通讯接口的精准开孔，开孔位置与内部电路板安装位完全对齐，避免装配后出现接口错位、指示灯遮挡等问题；壳体边角做了圆弧过渡处理，既减少注塑生产时的应力集中问题，也避免安装运维过程中尖锐边角划伤操作人员。

结构设计充分考虑了不同安装场景的适配需求，背部预留了标准DIN导轨安装卡扣位，可直接卡装在工业配电常用的35mm标准导轨上，无需额外打孔固定，适配现有配电柜、配电箱的内部安装空间；同时壳体背部也预留了壁挂安装孔位，可通过膨胀螺丝直接固定在墙面或设备侧壁，满足无导轨场景的安装需求。整体外形尺寸紧凑，横向宽度适配多回路并排安装的间距要求，不会占用过多柜内空间，安装边界充分考虑了柜内走线的弯折半径，接线端子位置预留了足够的手部操作空间，方便现场接线作业时的线缆接入与紧固操作。

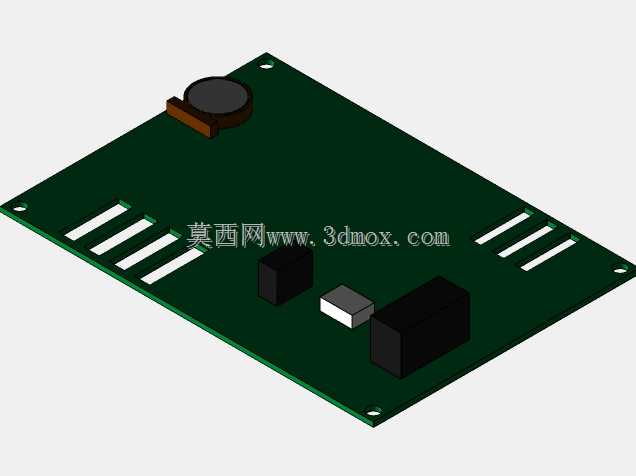

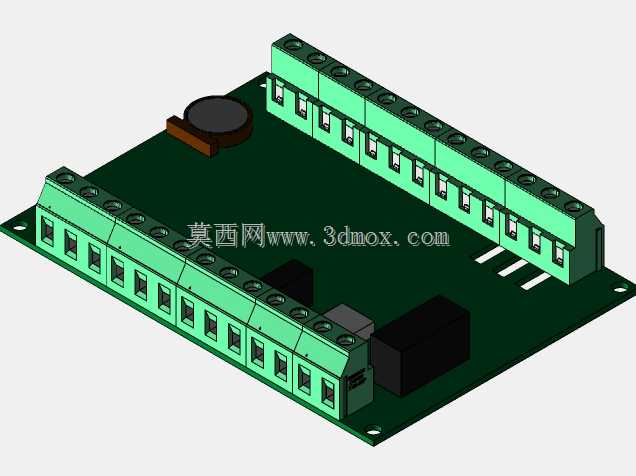

内部结构设置了多层限位筋条，可将采集电路板、通讯模块、电源模块分别固定在对应位置，筋条高度经过精准计算，既可以避免电路板与壳体直接接触造成的短路风险，也能在设备受到振动时限制电路板的窜动，提升设备在工业振动环境下的运行稳定性；壳体接缝处预留了密封胶条安装槽，可加装密封胶条实现壳体的防尘防护，适配多尘工业现场的使用环境，接口位置也做了对应的挡边设计，减少灰尘、飞溅液体从接口缝隙进入壳体内部的概率，延长设备的实际使用寿命。
