Intraax30K双阿克塞尔车桥悬架总成结构

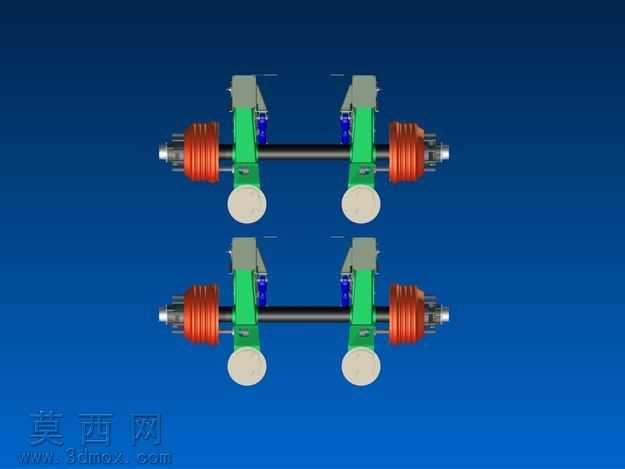

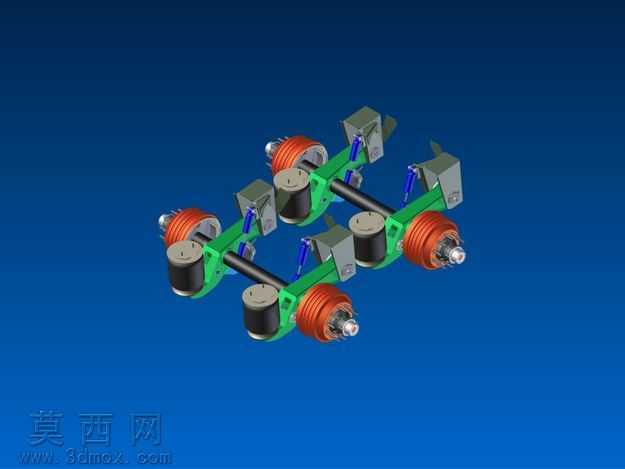

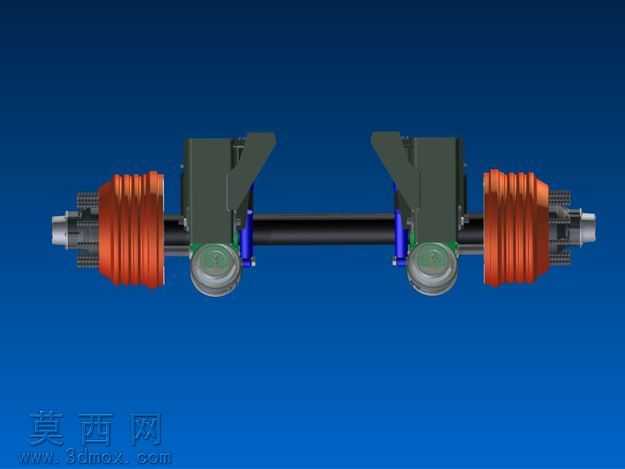

本作品为商用车用Intraax30K双阿克塞尔悬架车桥总成三维模型，采用Autodesk Inventor完成全参数化建模，完整还原了双联驱动桥搭配空气悬架的整套结构细节。建模过程中严格遵循商用车底盘部件的实际装配逻辑，对每一个子零件都进行了独立的参数化构建，从空气弹簧的波纹轮廓、制动气室的腔体结构、桥壳的变截面造型，到推力杆的铰接球头、减震器的缸筒与活塞杆配合结构，甚至连接螺栓的螺纹收尾细节都做了精准还原，所有零件间的装配约束完全匹配实际生产中的装配公差要求，可直接用于干涉检查、运动仿真等后续工程环节。渲染阶段采用深蓝色渐变背景突出主体结构，对不同材质部件做了区分化的材质赋予：桥壳与支架类铸铁部件赋予了哑光铸铁材质，还原铸铁件表面的细微磨砂质感与金属暗灰底色；空气弹簧的橡胶囊体采用半哑光橡胶材质，添加了细微的表面纹理模拟橡胶制品的触感；制动鼓、气室接头等机加工金属部件赋予了略带反光的精钢材质，还原机加工面的金属光泽；气管、线束等柔性部件采用深色橡塑材质，区分于硬质金属部件；紧固件类零件做了镀锌钝化的表面质感处理，贴合实际零部件的表面处理工艺。整套模型采用对称式布局设计，左右两组车桥通过横向稳定结构与悬架纵梁连接，完整呈现了双联桥的载荷传递路径：空气弹簧承担垂直载荷，推力杆组传递纵向与横向力，减震器衰减行驶中的振动冲击，制动气室与制动鼓配合实现行车制动功能，每一处结构的位置、连接关系都完全对标真实的Intraax30K产品结构，清晰展现了重卡挂车用双联空气悬架桥的设计逻辑，可用于底盘结构教学、产品方案展示、改装结构验证等多种场景。
