商用车空气悬挂提升轴19寸行驶高度结构

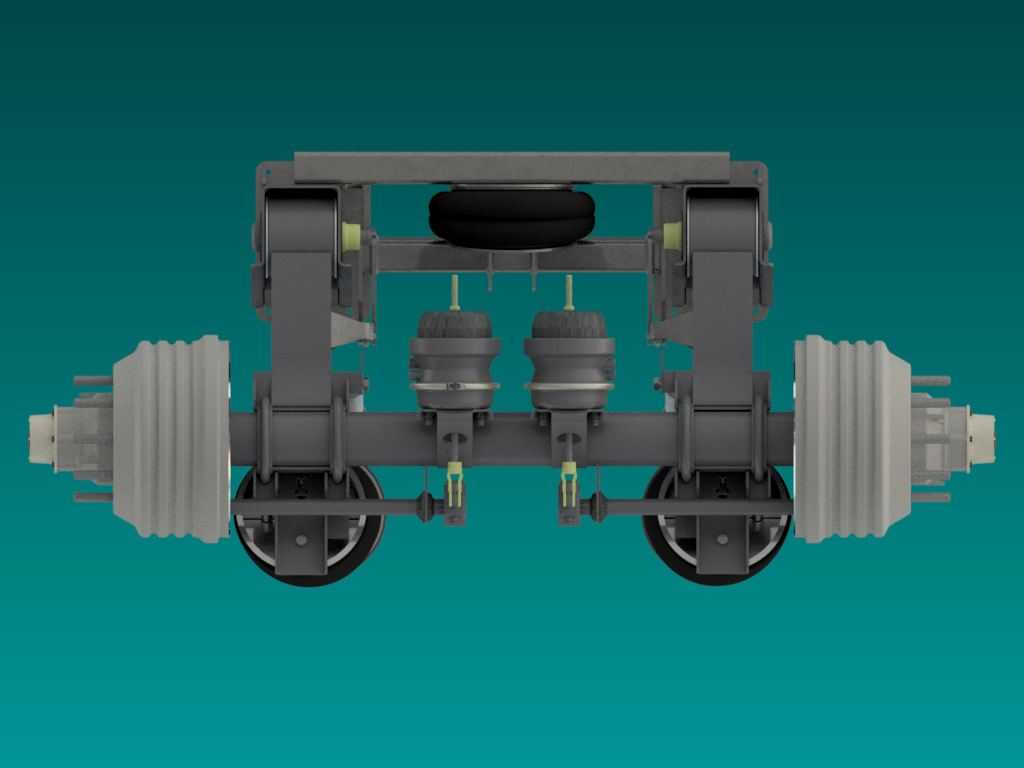

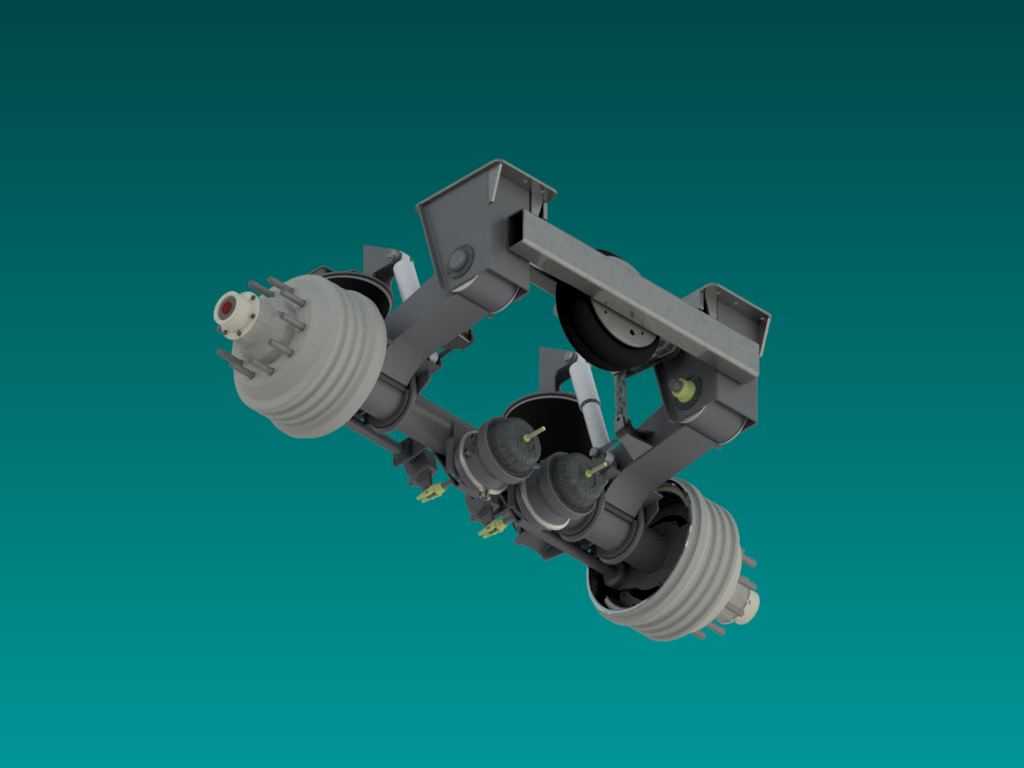

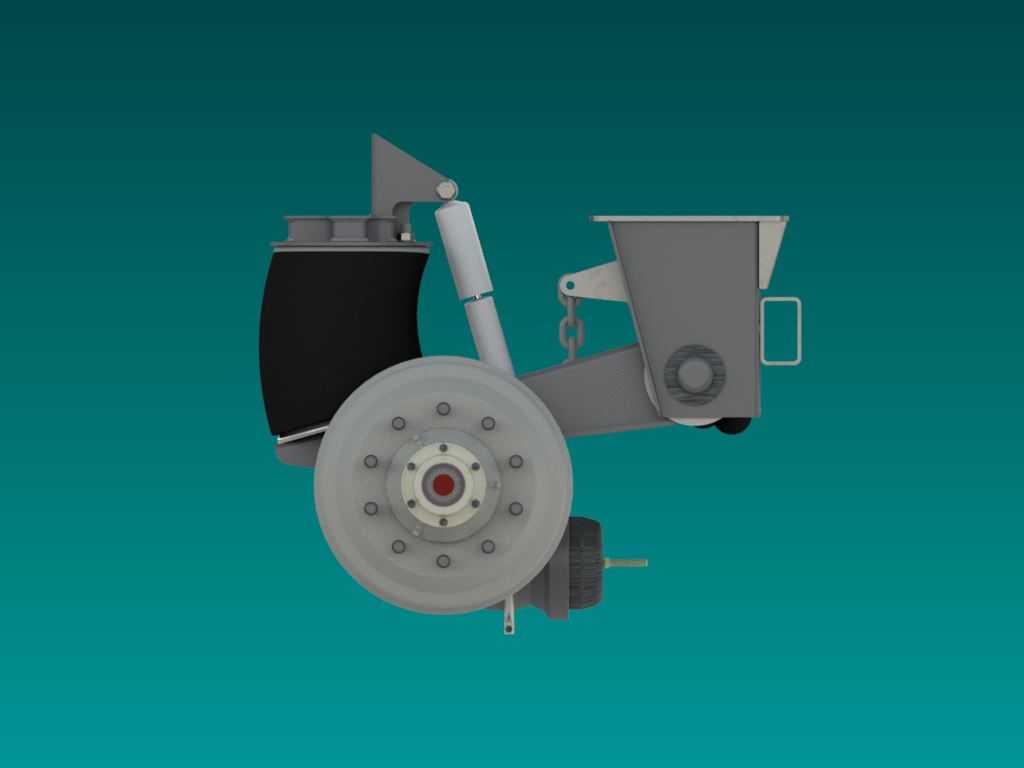

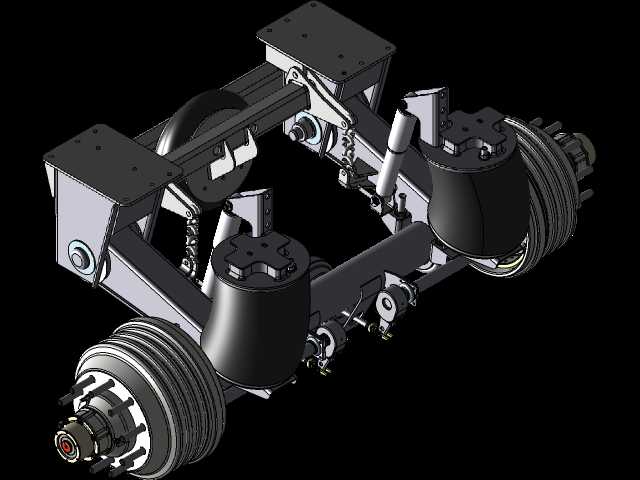

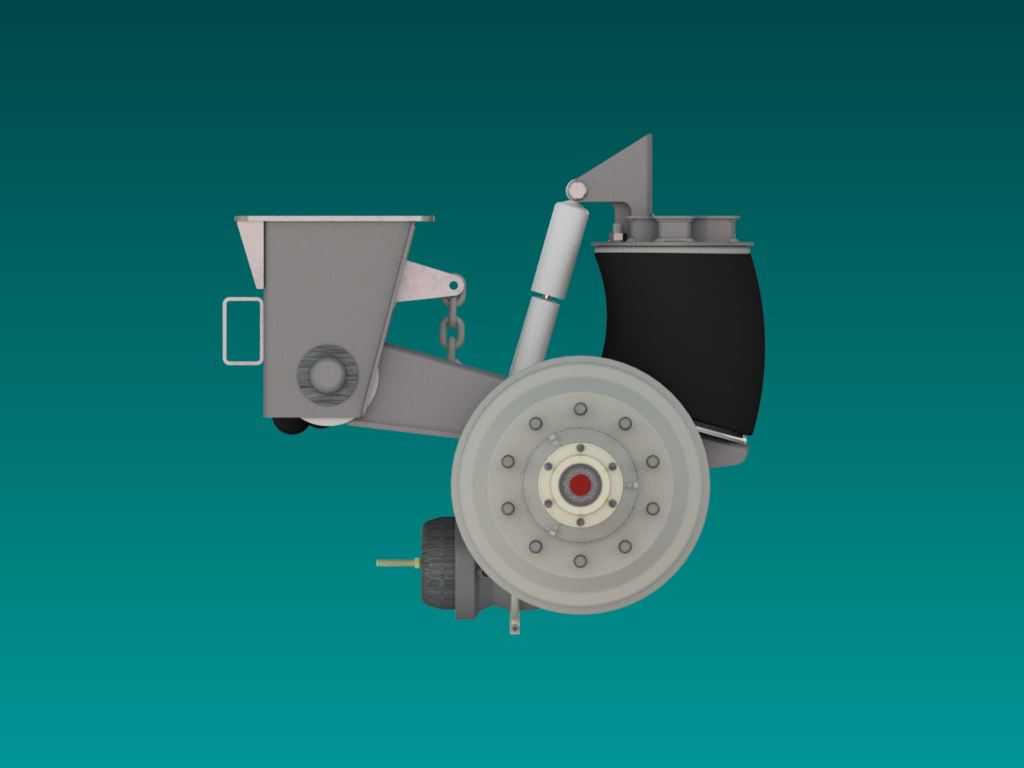

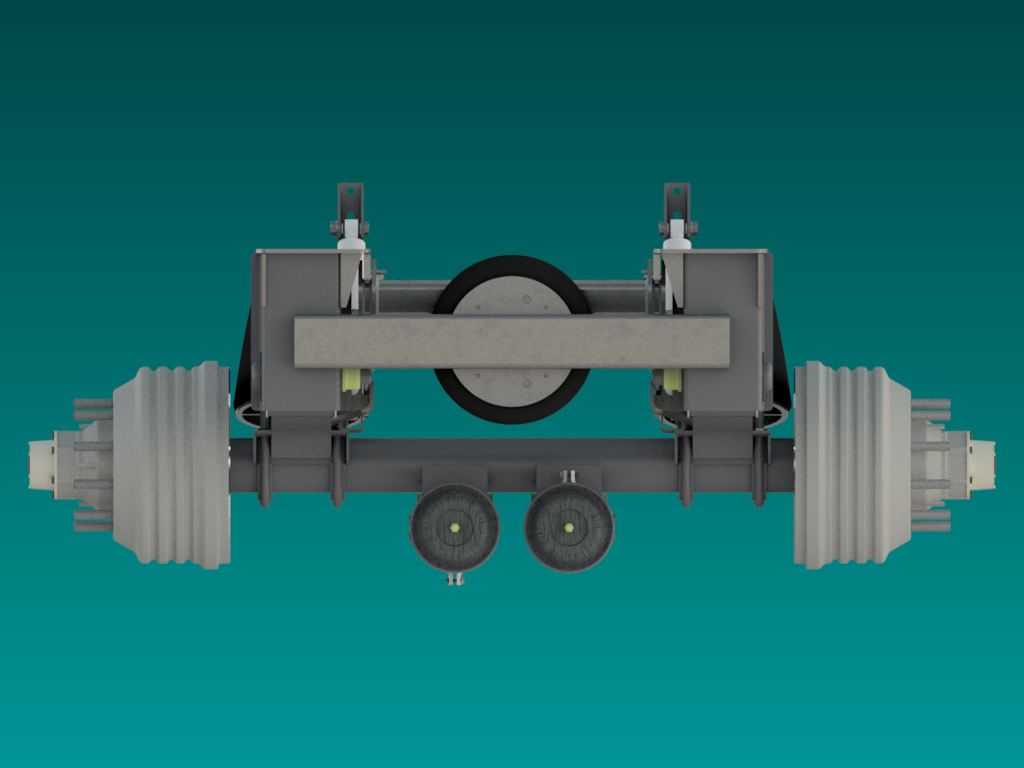

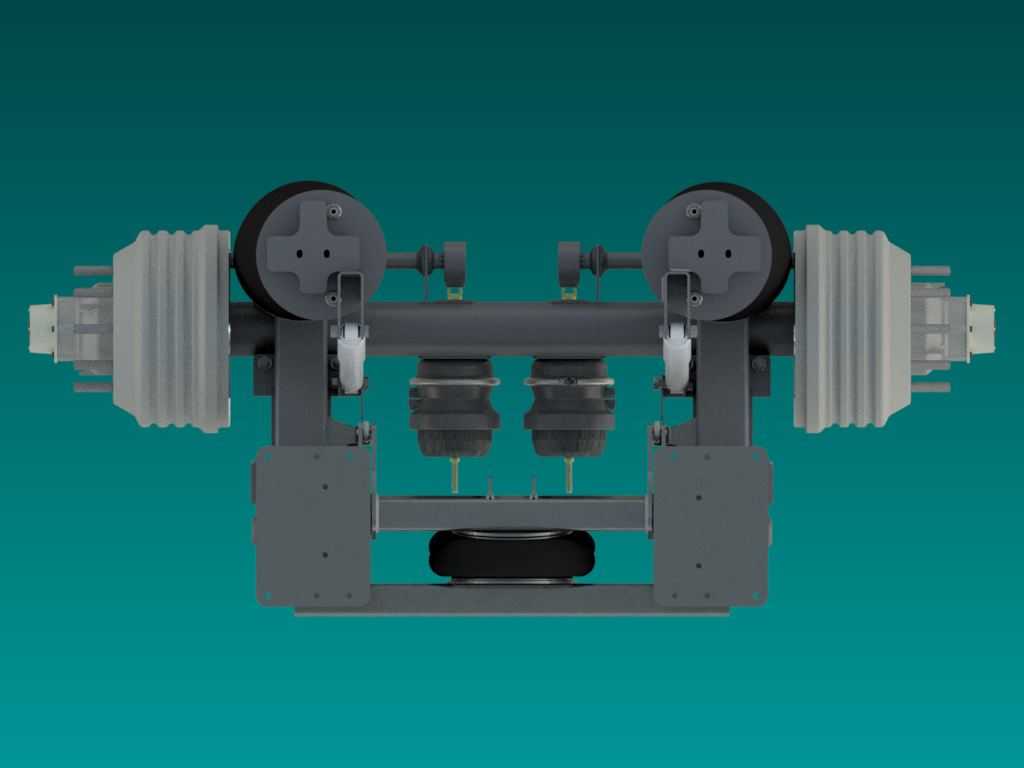

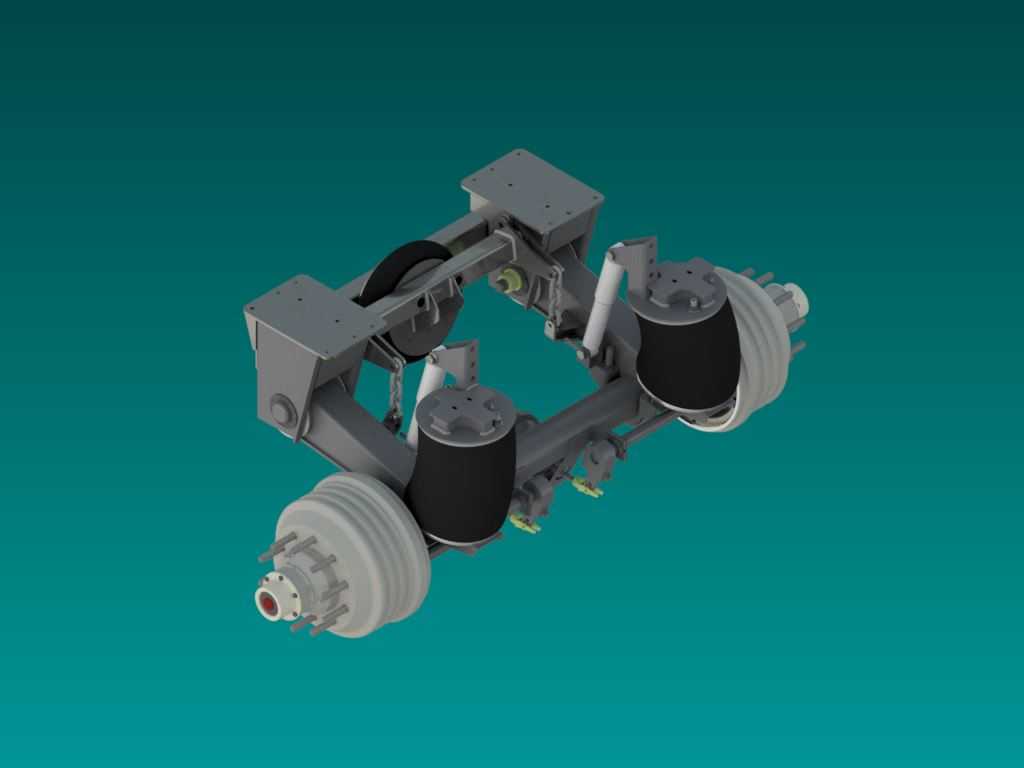

在公路货运商用车、多轴挂车的底盘配置中，空气悬挂提升轴是兼顾重载承载能力与空载行驶经济性的核心部件，这套19寸行驶高度的空气行驶提升轴结构，主要应用于总质量31吨以上的三轴载货汽车、四轴仓栅式挂车以及部分特种作业底盘，在车辆空载或轻载状态下，可将对应车轴提升脱离地面，减少轮胎磨损与行驶阻力，降低燃油消耗，同时在重载工况下可快速降下参与承载，匹配整车轴荷分配要求，满足公路运输的合规限载标准。从结构设计逻辑来看，这套提升轴采用了双空气弹簧对称布置的承载方案，区别于传统钢板弹簧悬架的刚性接触，空气弹簧可通过内部气压调整实现不同载荷下的车身高度恒定，在19寸标准行驶高度下，空气弹簧的工作行程处于最优区间，既能够过滤路面传递的细碎颠簸，提升行驶平顺性，也能在过弯、颠簸路面时提供足够的侧向支撑刚度，避免车桥出现过大横向位移。整套结构的安装边界围绕商用车底盘纵梁的标准间距设计，两侧的铸造支座可直接通过螺栓与车架纵梁下翼面连接，无需对原有车架进行大规模切割改装，适配国内多数主流商用车的850mm标准纵梁间距，车轴两端的轮毂单元匹配19寸轮辋的安装规格，制动气室、ABS传感器安装位均按照商用车通用标准预留，可直接对接整车的气路与电控系统。提升动作的执行依靠布置在车桥中部的提升气囊配合导向推力杆完成，当需要提升车轴时，提升气囊充气膨胀，通过杠杆机构将车桥向上拉起，同时承载空气弹簧排气泄压，使轮胎完全脱离地面，此时整套车轴的载荷通过提升机构传递到车架上，导向推力杆除了传递纵向驱动力与制动力外，还承担着车桥的定位作用，限制车桥在行驶过程中的前后、左右位移，保证轮胎的定位参数始终处于合理范围，避免出现偏磨、吃胎的问题。在结构细节设计上，所有铰接位置均采用了免维护橡胶衬套，无需定期加注润滑脂，降低后期运维成本，空气弹簧的上下安装面采用了倾斜角度匹配设计，在车桥上下跳动过程中，空气弹簧不会出现偏磨、卡滞的问题，减震器采用了双向作用筒式结构，与空气弹簧并联布置，可快速衰减路面颠簸带来的振动，避免空气弹簧出现反复弹跳的问题，提升行驶稳定性。针对不同工况的使用需求，这套结构的高度控制阀可根据载荷变化自动调整空气弹簧的充气量，始终维持19寸的标准行驶高度，保证整车的通过性与制动系统的力传递效率，在车辆通过起伏路面时，车桥的上下跳动行程可达±80mm，足够应对国内多数等级公路的路面起伏，同时横向稳定杆的配置可进一步减少车辆过弯时的侧倾角度，提升行驶安全性。从建模细节来看，所有结构件的连接关系完全按照实际装配关系搭建，铸造支座的拔模角度、加强筋布置均符合铸造工艺要求，冲压件的折弯圆角、焊接位置的焊道预留都满足实际生产的工艺标准，推力杆的球铰结构、空气弹簧的橡胶褶皱细节都做了还原，可直接用于底盘总布置的干涉检查、运动仿真分析，也可作为同类型产品设计的参考原型，帮助设计人员快速完成空气悬挂提升轴的方案迭代与结构优化，减少前期方案设计的重复建模工作量。
