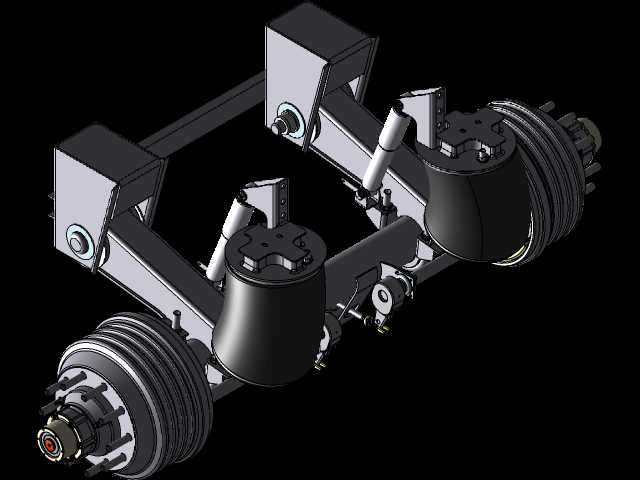

19英寸行驶高度空气行驶悬架结构设计

在商用车改装、高端乘用车底盘升级以及特种作业车辆的底盘适配场景中，空气行驶悬架的应用占比正在逐年提升，这类悬架结构相比传统钢板弹簧悬架，能根据载荷变化动态调整车身高度，兼顾不同路况下的行驶平顺性与通过性，尤其适配需要频繁调整车身高度的特种作业、长途干线运输以及高端改装车型。本次涉及的19英寸行驶高度空气悬架，在设计阶段首先明确了核心使用边界：常规铺装路面行驶时维持19英寸的标准行驶高度，在非铺装路面通行时可通过充放气调整气囊高度抬升车身，在装卸货场景下可降低车身高度方便作业，整套结构的安装点位完全匹配对应车型的底盘原有安装孔位，不需要对底盘纵梁、横梁做额外的打孔或焊接改装，降低现场装配的改动成本。从结构功能特性来看，这套空气悬架摒弃了传统螺旋弹簧或钢板弹簧作为弹性元件的方案，采用橡胶空气弹簧作为核心弹性部件，配合配套的减震阻尼筒、高度控制阀、横向稳定杆连杆以及上下安装支座构成完整总成。空气弹簧的气囊采用多层帘线增强橡胶结构，能在0.2-0.8MPa的工作气压区间内提供线性变化的支撑刚度，相比传统钢制弹簧的固定刚度特性，能在空载、半载、满载不同载荷状态下自动匹配对应的支撑力，避免空载时悬架过硬颠簸、满载时悬架过软支撑不足的问题。设计过程中首先做了安装边界的校核：整套悬架总成在19英寸标准行驶高度下，上支座与底盘纵梁下表面的安装间隙预留了12mm的装配余量，下支座与车桥安装面的定位销采用过盈配合设计，保证装配后不会出现横向窜动；气囊在最大充气抬升状态下，周边与制动管路、线束、车架加强筋的最小间隙控制在25mm以上，避免车辆行驶过程中出现动态干涉磨损气囊的风险；在完全放气的最低高度状态下，减震阻尼筒的压缩行程预留了10%的安全余量，不会出现活塞触底的结构损坏问题。在结构强度设计层面，上下安装支座采用高强度低合金钢板冲压焊接成型，焊缝位置做了抛丸强化处理，对应车型满载轴荷的1.5倍做静强度校核，最大应力点出现在下支座与车桥连接的螺栓孔周边，应力值远低于材料的屈服强度，满足重载工况下的长期使用要求。横向稳定杆的连杆采用球头铰接结构，能在悬架上下跳动过程中自适应调整角度，避免硬连接带来的应力集中，同时保证车辆过弯时的侧倾刚度，减少车身侧倾幅度提升行驶稳定性。高度控制阀的安装位置设计在车架纵梁侧面，通过连杆与悬架下支座连接，能实时检测悬架的实际高度，当载荷变化导致高度偏离19英寸的设定值时，自动对气囊进行充放气调整，维持车身高度的恒定，不需要驾驶员手动操作。在实际装车适配场景中，这套悬架可以直接替换同车型原有的钢板弹簧悬架总成，配套的气囊充放气接口采用标准快插接头，与车辆原有气路系统的管径完全匹配，不需要额外改装气路管线；减震阻尼筒的阻尼特性经过针对性调校，压缩行程阻尼偏小用来过滤路面细碎颠簸，回弹行程阻尼偏大用来抑制气囊的多余弹跳，兼顾行驶舒适性与操控稳定性。针对北方低温使用场景，气囊橡胶材料采用耐低温配方，在零下40摄氏度的环境下依然能保持足够的弹性，不会出现橡胶脆裂漏气的问题；针对南方高湿高盐雾的使用场景，所有金属结构件都做了阴极电泳防腐处理，盐雾试验时长超过1000小时，避免长期使用出现结构锈蚀影响强度。整套结构在设计阶段还做了动态运动仿真校核，模拟车辆在满载状态下以不同速度过减速带、急转弯、紧急制动的工况，检查悬架各部件的运动轨迹，确认在全行程范围内都不会与周边的底盘部件发生干涉，各连接点的受力都在材料允许的范围内，不会出现结构失效的风险。对于底盘改装从业者来说，这套悬架的安装流程不需要专用的特殊工装，采用常规的底盘维修工具即可完成装配，装配完成后只需要标定高度控制阀的初始位置，即可保证19英寸标准行驶高度的准确性，后续使用过程中不需要频繁调整维护，常规检查只需要关注气囊表面是否有划伤、各连接螺栓是否松动即可，维护成本远低于传统的钢制弹簧悬架。
