五级伸缩250行程单作用液压缸结构

做设备结构设计的同行碰到安装空间受限、又需要长行程直线推进行程的工况，多半会先想到多级伸缩液压缸，这次拆解的这款五级伸缩结构，额定行程250mm，是我之前给环卫设备后装压缩机构做配套选型时反复核对过参数的一类结构，先从实际应用场景说开，这类小行程多级缸不像渣土车自卸用的大直径长行程多级缸，它更多用在空间局促、负载沿行程逐步变化的工位，比如小型自动化产线的工件顶出、仓储设备的窄空间举升、小型工程机械的辅助动作执行，还有一些专用工装的夹紧进给工位，这些场景的共性就是缸体完全收回时的轴向长度被严格限制，普通单级活塞缸要做250行程的话，收回长度至少要280mm以上，而这款五级伸缩结构收回时总长度能控制在120mm以内，安装边界的优势非常明显。

再说到实际用途，单作用的五级伸缩缸靠液压油压力逐级伸出，回程依靠负载自重或者外部复位弹簧力，结构比双作用多级缸简单很多，密封件数量少，故障点也相应减少，适合不需要回程带力、只需要伸出做功的工况。我之前做选型的时候特意核对过它的各级缸筒直径，从最外层的缸筒到最末级的活塞杆，直径是逐级递减的，这样的设计能保证伸出过程中推力逐级变化，初始伸出时作用面积最大，推力最高，刚好克服工位启动时的静摩擦阻力，随着各级缸筒依次伸出，作用面积逐步减小，推力也随之降低，刚好匹配伸出过程中负载逐步减小的实际工况，不会出现推力过剩导致的结构冲击，也能减少液压系统的压力波动。

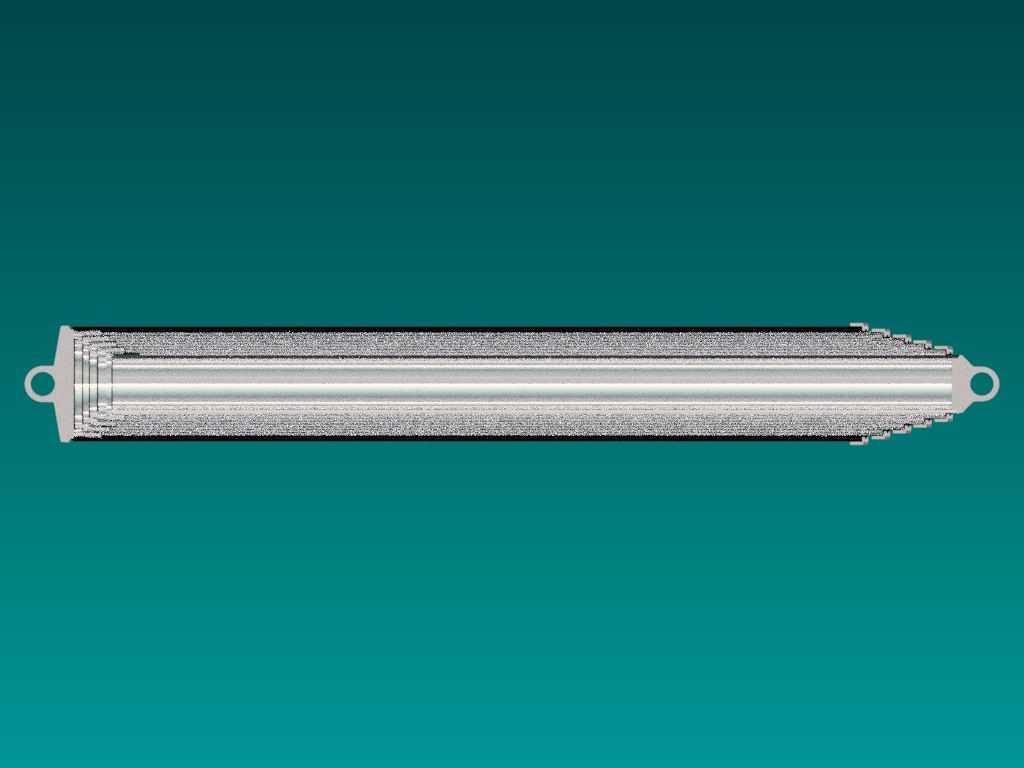

说到设计思路，这款缸的端盖采用了螺纹连接加O型圈静密封的结构，没有用法兰端盖，就是为了压缩径向安装尺寸，缸筒尾部的单耳环安装孔是整体加工出来的，没有采用焊接耳环的结构，避免了焊接变形导致的同轴度误差，也省掉了焊后探伤、二次加工的工序，适合批量生产。各级缸筒之间的密封采用的是阶梯形密封圈加导向环的组合，导向环用的是填充聚四氟乙烯材质，摩擦系数低，还能承受一定的侧向力，毕竟多级缸伸出后悬伸长度大，侧向力如果全靠密封件承受很容易出现漏油、拉缸的问题，每一级缸筒的端部都做了限位台阶，防止伸出到位后缸筒脱出，台阶处还加了缓冲垫，减少伸出到位时的金属撞击噪音，也能避免高压油瞬间封闭产生的液压冲击。

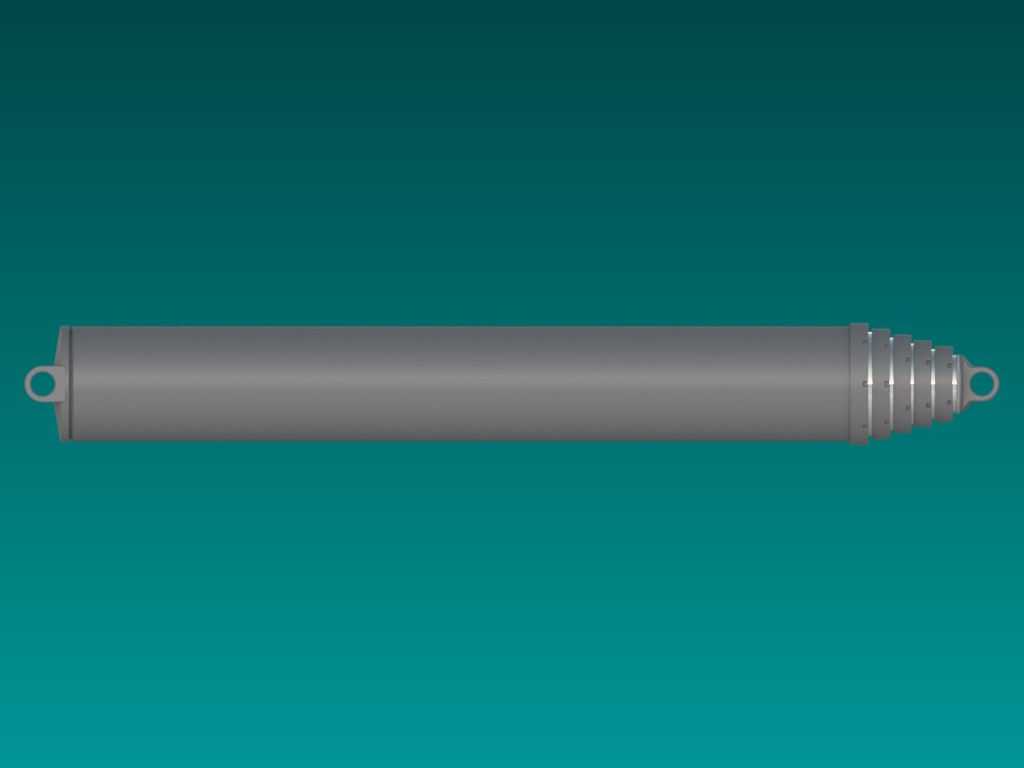

再讲外形尺寸和安装边界，这款缸完全收回时，缸体外径是32mm，总长度不含耳环的话是112mm，尾部单耳环的孔径是8mm，耳环宽度是12mm，最末级活塞杆的端部是外螺纹连接，螺纹规格是M6，方便和负载端的接头连接。安装的时候要注意，缸体的轴线必须和负载运动方向保持同轴，侧向偏载角度不能超过1.5度，不然很容易导致各级缸筒偏磨，缩短密封件使用寿命。液压油口做在尾部端盖的侧面，油口规格是M10×1，接管的时候要预留出15mm的接管空间，避免和安装支架产生干涉。另外这款缸的各级伸出顺序是严格按照缸筒直径从大到小依次伸出的，直径最大的第一级缸筒先完全伸出，之后第二级再动作，直到最末级活塞杆伸到最大行程，回程的时候顺序反过来，最末级先收回，最后第一级缸筒完全收回到底，这种顺序动作完全靠各级缸筒的作用面积差实现，不需要额外加顺序阀，液压系统的回路设计非常简单，只需要一个三位四通换向阀加一个溢流阀就能控制，系统压力建议控制在16MPa以内，能保证足够的推力，也不会让密封件长期处于超压状态过早老化。

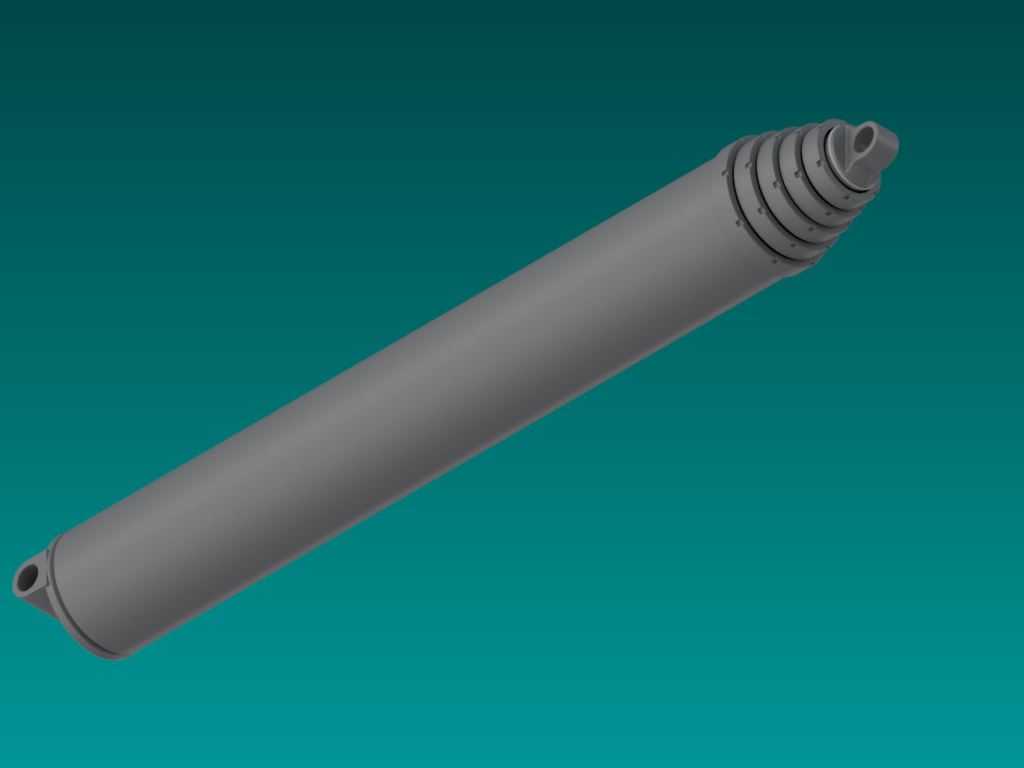

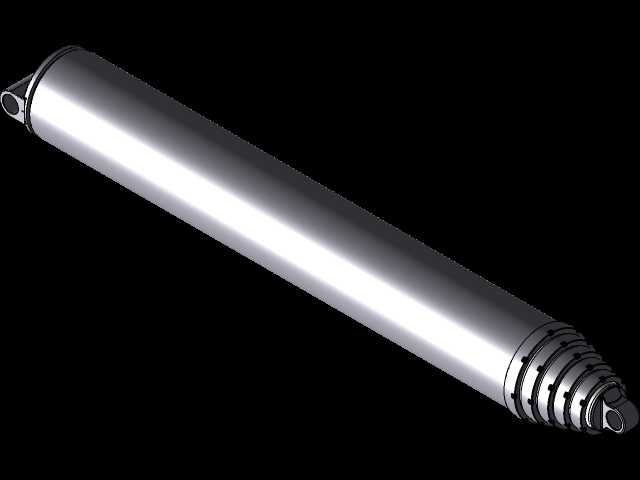

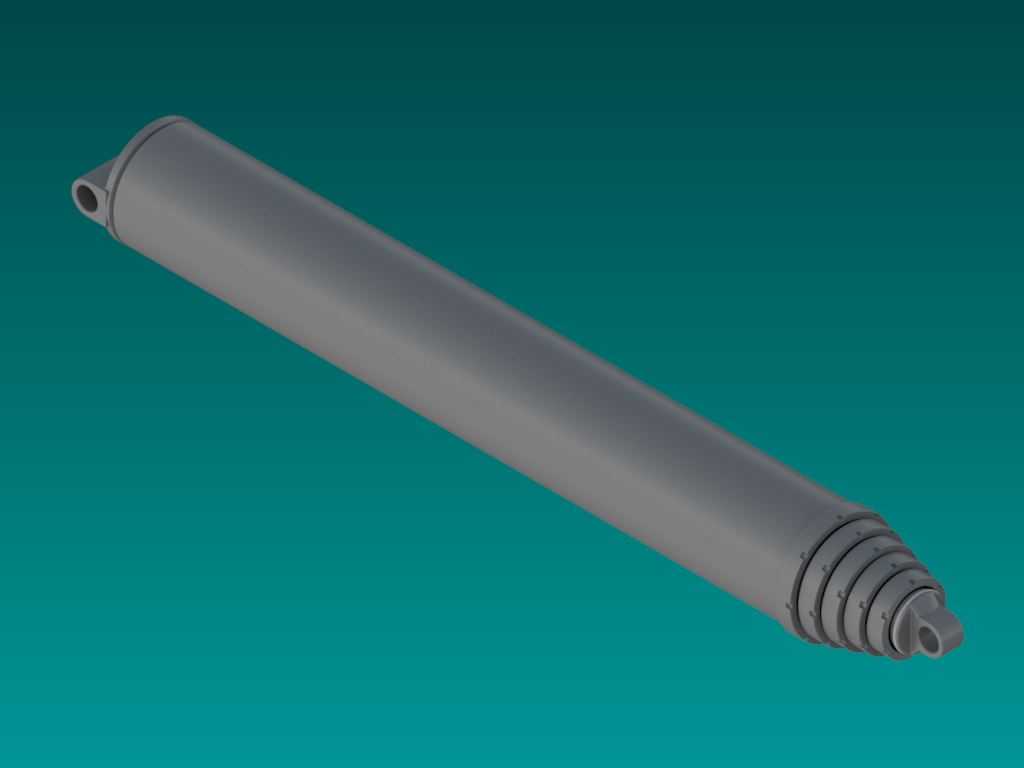

之前做三维建模的时候，我特意把各级缸筒的配合间隙留到了0.08-0.12mm，间隙太小的话，液压油里的杂质很容易卡在配合面里导致缸筒卡滞，间隙太大的话又会增加内泄漏，影响伸出速度的稳定性。密封槽的尺寸是严格按照密封圈厂家的样本尺寸加工的，槽的表面粗糙度控制在Ra1.6以下，缸筒内壁的粗糙度要做到Ra0.4，还要做珩磨处理，表面硬度达到HRC28以上，才能保证耐磨性能。很多新手做多级缸建模的时候容易忽略各级缸筒的限位尺寸，导致装配的时候出现干涉，或者伸出行程不够，我当时建模的时候每一级都做了行程限位的干涉检查，在装配体里模拟了整个伸出和收回的全过程，确认每一级的运动都没有卡滞，限位位置准确，总行程刚好达到250mm，误差控制在1mm以内，完全满足设计要求。另外要注意，这类单作用多级缸如果是垂直安装使用，回程靠负载自重的话，要在回油路上加一个节流阀，控制回程速度，避免负载快速下落导致的冲击，水平安装的话如果回程没有足够的外力，就要在缸内部加复位弹簧，不过弹簧会占用一部分缸筒内部空间，会稍微增加收回长度，选型的时候要提前核算安装空间。
