自卸车用五级单动伸缩液压缸结构

在工程运输领域，自卸车的举升作业核心依赖多级伸缩液压缸提供稳定的直线推力，这款五级单动液压缸正是针对8英寸缸径级、265英寸行程的自卸车举升工况开发的执行部件。不同于双作用油缸需要压力油同时驱动伸出行程与回程，单动结构的五级缸仅在无杆腔通入压力油即可推动各级套筒依次伸出，回程则完全依靠货厢自身重力带动各级套筒逐节回缩，这种结构大幅简化了液压管路布置，仅需单路压力供油即可完成举升动作，非常适配自卸车这类靠负载自重完成复位的作业场景，能有效降低整车液压系统的复杂度与后期维护成本。

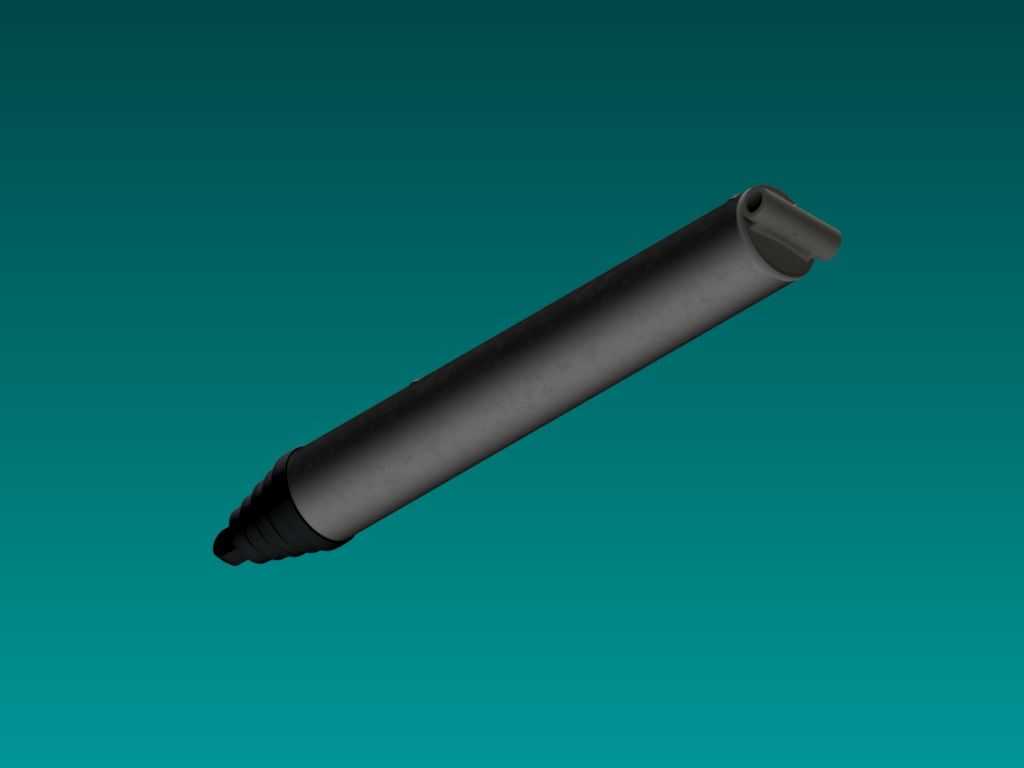

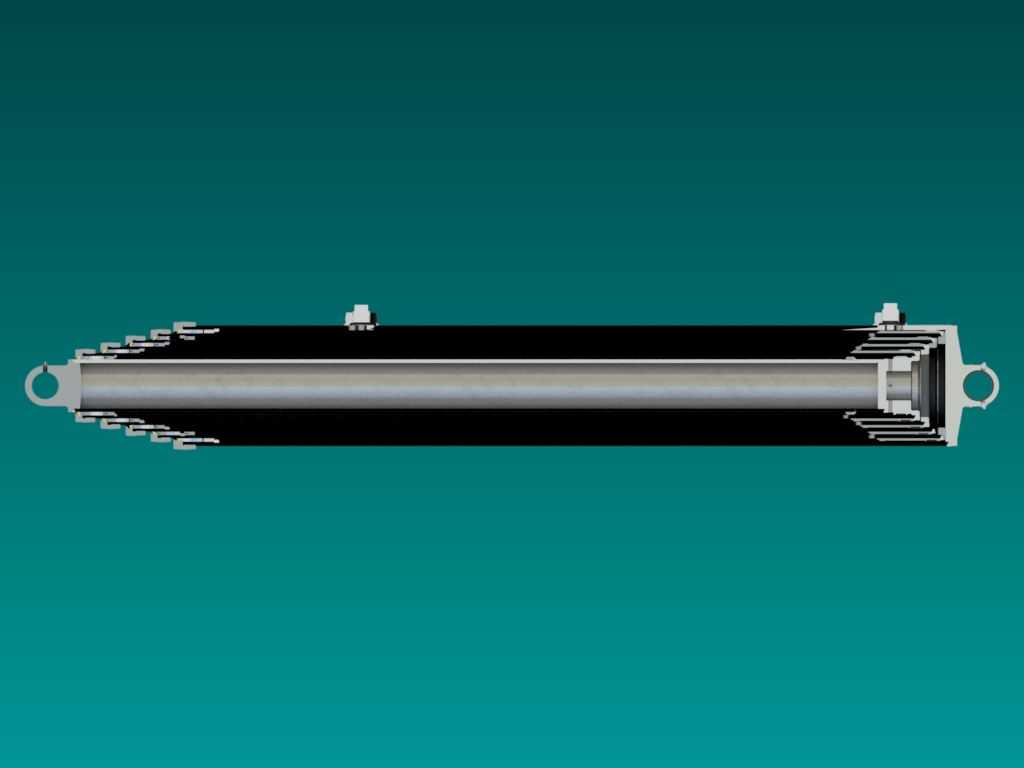

从结构设计逻辑来看，这款五级伸缩缸采用逐节嵌套的套筒式结构，最外层为缸筒基座，向内依次嵌套四级直径递减的伸缩套筒，最末端为输出端杆头，各级套筒之间采用专用密封件与导向支撑环配合，既保证伸缩过程的同轴度，又能在全伸出状态下承受额定工作压力无内泄。设计过程中需要重点考量各级套筒的伸出顺序，必须保证直径最大的一级套筒最先伸出，后续各级按直径从大到小依次动作，这样才能在举升初始阶段提供最大的推力，匹配货厢满载起步时的最大阻力矩，随着举升角度增大，货厢重心偏移后负载力矩逐渐减小，小直径套筒伸出时推力降低但行程更长，刚好匹配举升后期对行程的需求，这种推力-行程的匹配特性完全贴合自卸车举升作业的负载变化曲线，避免了动力冗余或推力不足的问题。

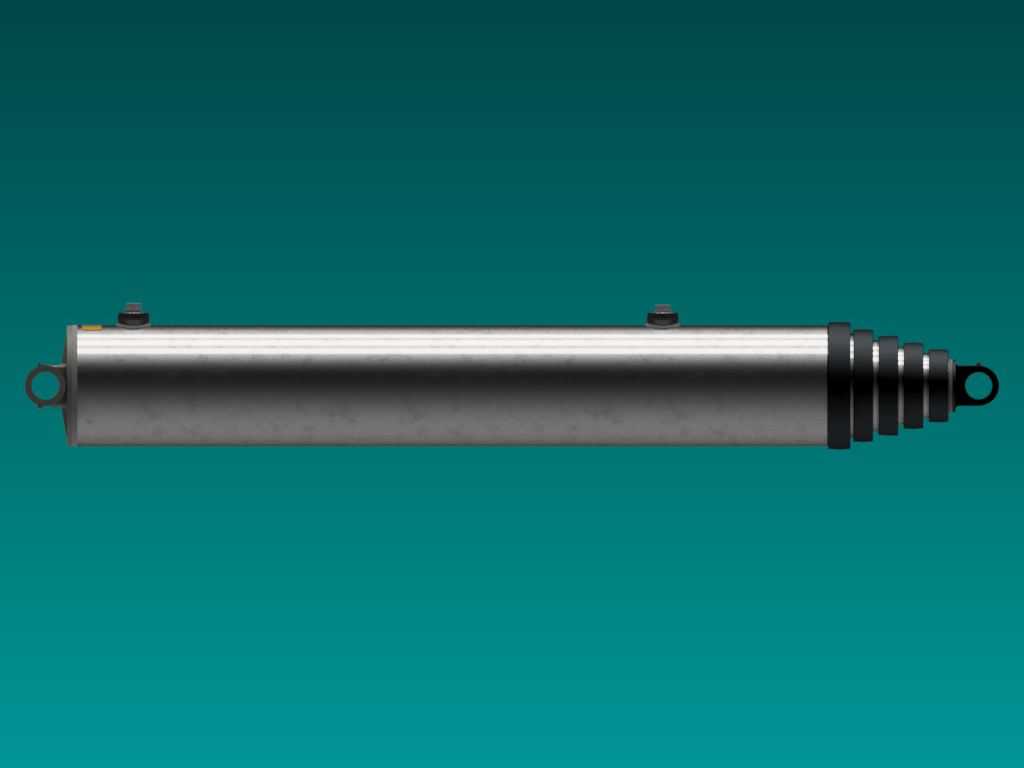

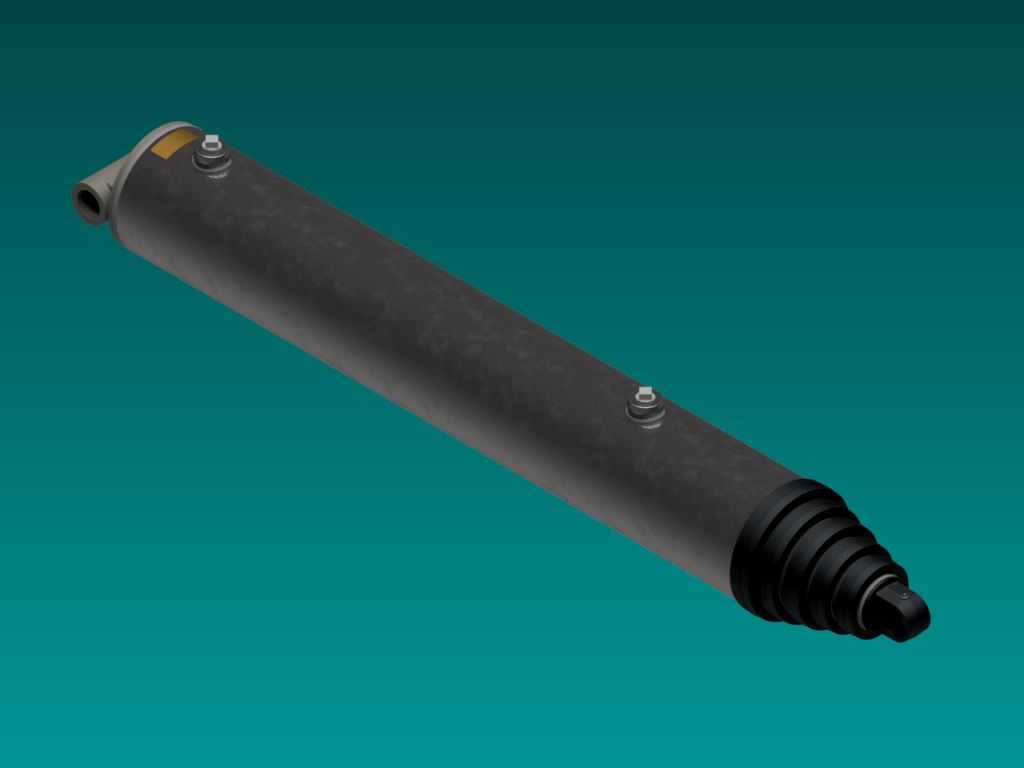

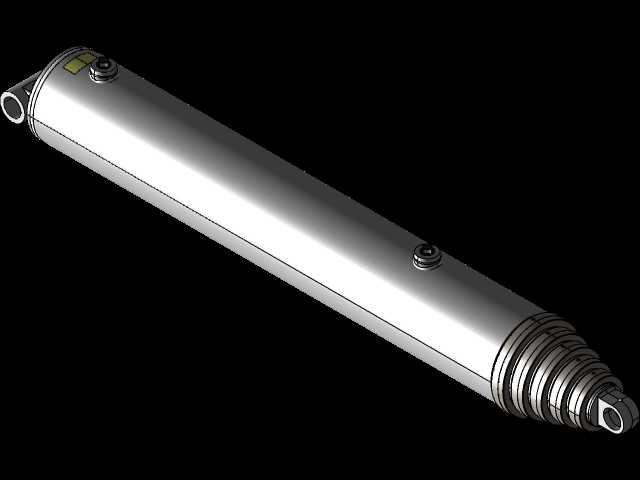

安装边界方面，这款液压缸的缸底采用单耳铰接结构，端部杆头同样为铰接连接形式，安装时需要保证上下铰接点的同轴度误差控制在允许范围内，避免伸缩过程中出现偏载导致密封件偏磨、套筒拉伤的问题。全缩回状态下缸体整体长度较短，能很好地适配自卸车副车架的安装空间，不会占用过多底盘布置位置；全伸出状态下总行程达到265英寸，能够满足中型自卸车的货厢最大举升角度要求，保证卸货时物料能完全滑落无残留。缸体上设置的两个油口分别为压力油口与排气口，首次注油启动时需要通过排气口排净缸内空气，避免出现爬行、抖动等影响举升平稳性的问题，日常使用中也需要定期检查排气口是否堵塞，保证缸内运行状态稳定。

实际应用中，这类五级单动液压缸常见于公路运输自卸车、工程渣土自卸车的举升系统，相比四级伸缩缸，五级结构在相同缩回长度下能提供更长的工作行程，适合对安装长度限制严格、同时需要大行程举升的车型；相比二级、三级伸缩缸，五级结构的推力分级更细腻，举升过程的速度变化更平缓，不会出现明显的顿挫感，能减少举升过程中货厢的冲击，延长整车副车架与铰接点的使用寿命。设计建模时需要重点关注各级套筒的配合公差，导向段的长度需要满足侧向力承载要求，密封槽的尺寸精度直接影响密封件的使用寿命，同时各级套筒的限位结构必须可靠，防止伸出超程导致套筒脱缸引发安全事故。缸体外表面采用防锈处理工艺，能适应工地、矿山等多尘、潮湿的作业环境，减少外界杂质对缸体外表面的腐蚀，避免伸缩过程中杂质带入密封面造成密封件损坏。
