空气行驶提升桥30K车轴结构设计

在商用车多轴底盘的布局设计中，空气行驶提升桥是兼顾重载承载能力与空载经济性的核心行走部件，这套30K规格的提升桥结构，主要应用于总质量30吨级的载货汽车、专用作业车以及半挂运输车辆的后轴补充承载场景。日常运营中，当车辆处于轻载或空载状态时，可通过气路控制系统将该桥整体提升离开地面，减少不必要的轮胎磨损与行驶阻力，降低燃油消耗与传动系统损耗；当车辆装载货物达到额定载荷阈值时，该桥自动落下参与承载，将轴荷合理分配到各行走轮上，避免单轴载荷超出道路法规限值，同时提升重载行驶时的车身稳定性。

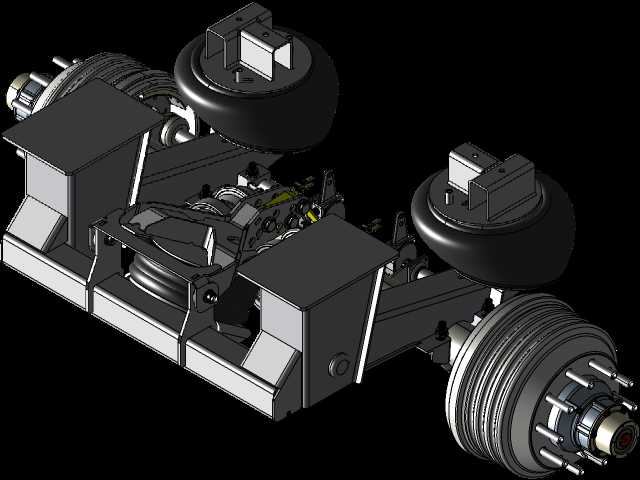

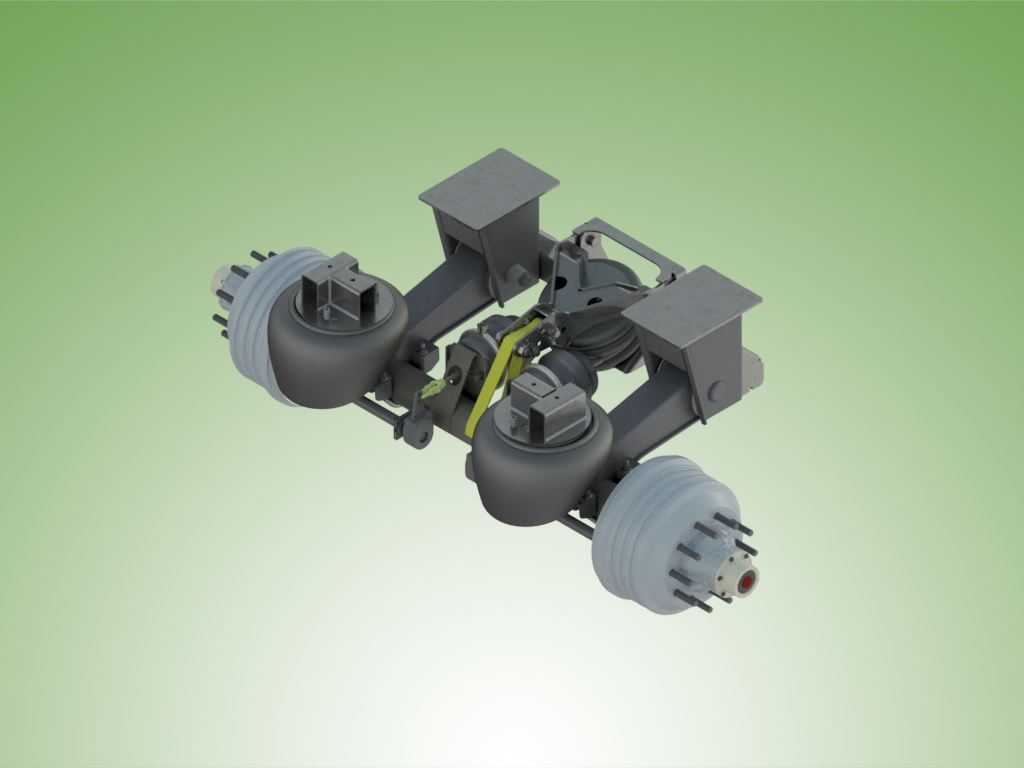

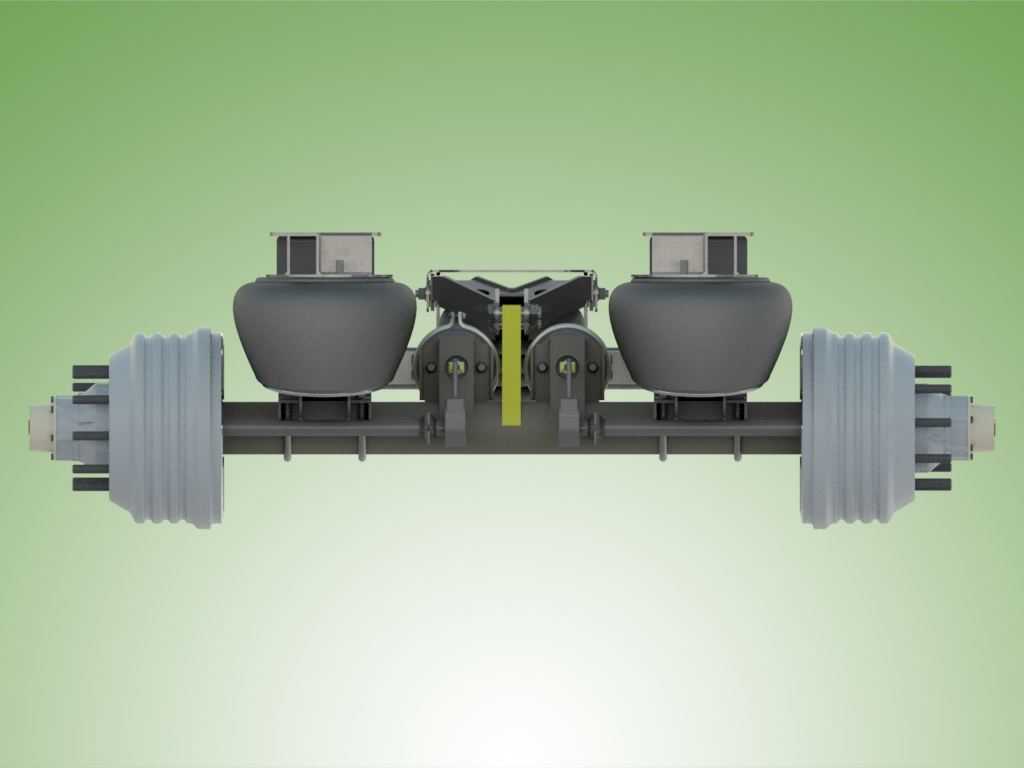

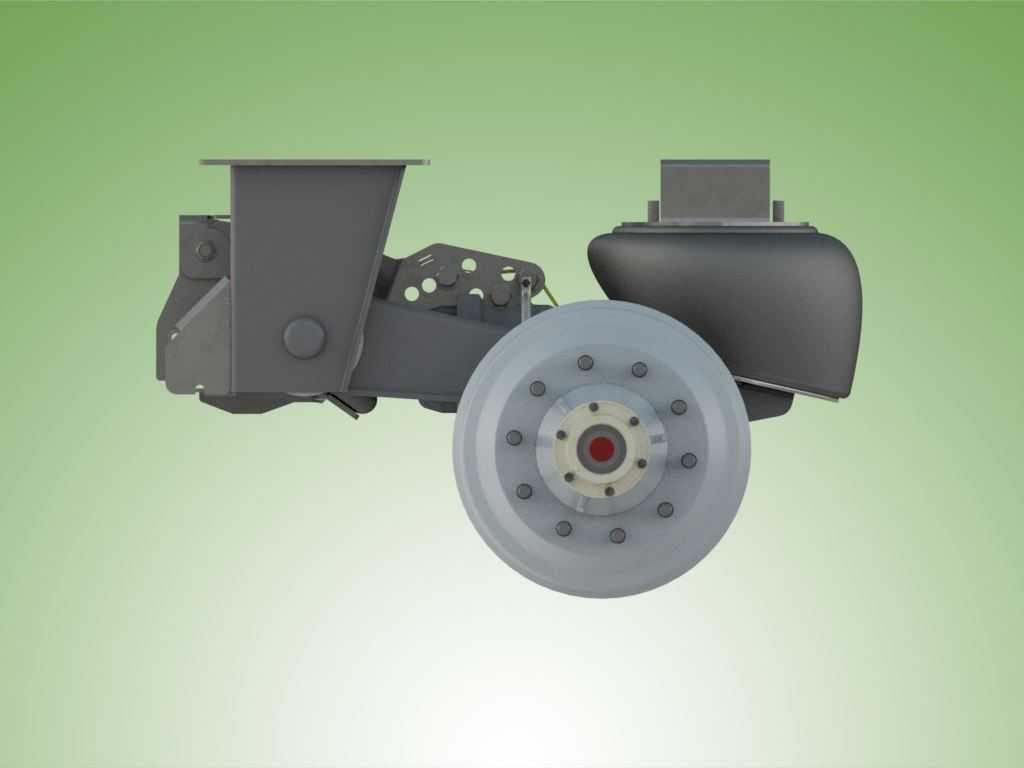

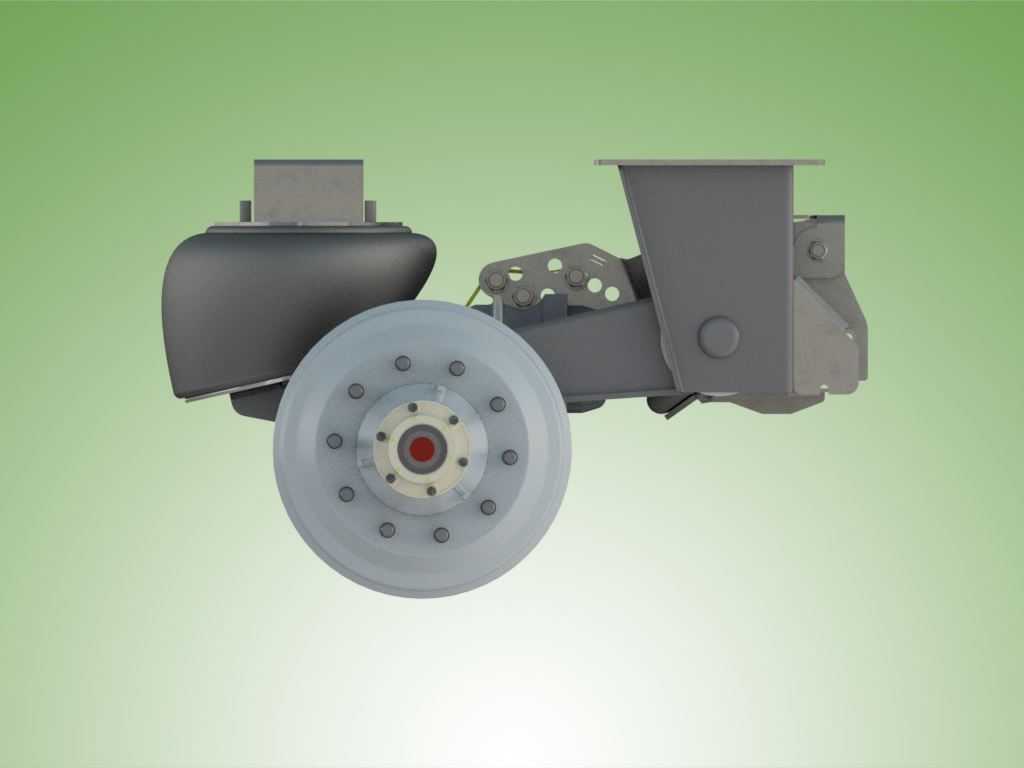

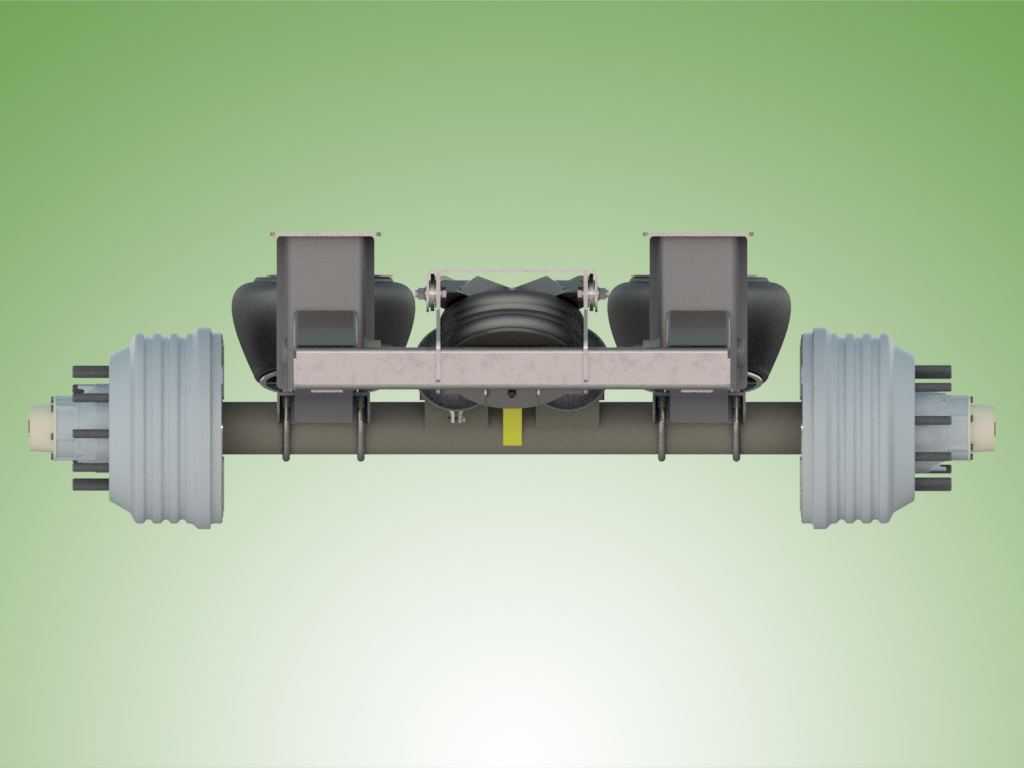

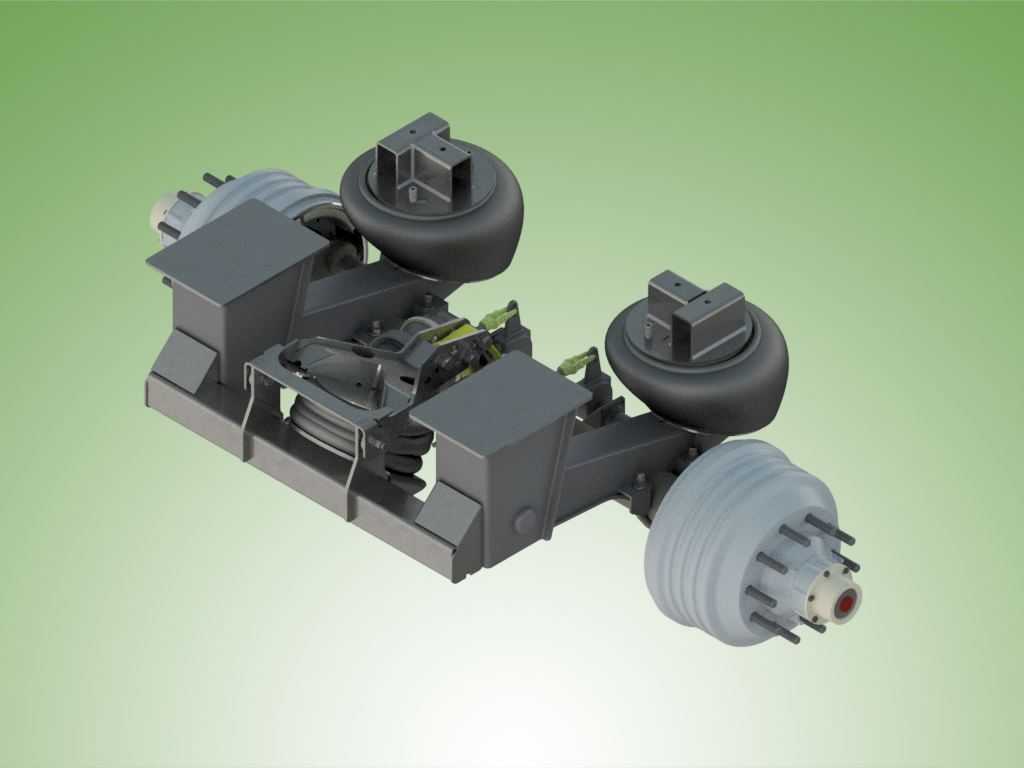

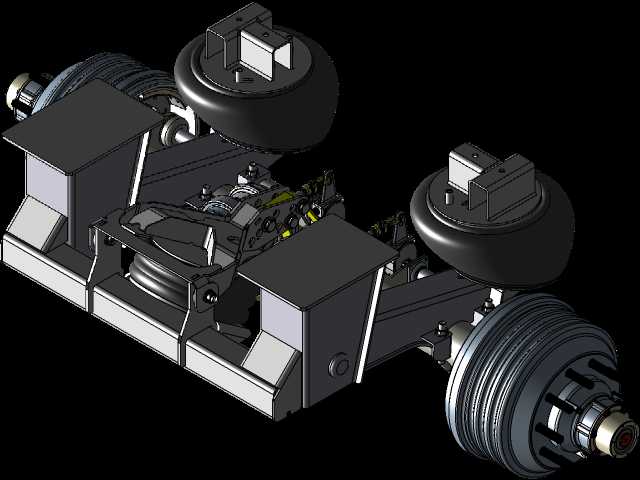

从结构功能特性来看，这套提升桥采用空气弹簧作为核心弹性承载元件，相比传统钢板弹簧结构，空气弹簧的刚度可随载荷变化自适应调整，空载时刚度较低能过滤路面细碎颠簸，重载时刚度升高提供足够的支撑力，大幅提升不同载荷状态下的行驶平顺性。桥体两端的制动气室集成了行车制动与驻车制动功能，配合轮毂单元的轴承组，可承受径向与轴向的复合载荷，轮端的螺栓布局采用行业通用的商用车轮辋连接规格，适配主流的重载型钢轮辋与真空胎配置。桥体中部的提升机构采用铰接式摆臂结构，配合横向推力杆与纵向导向臂，可在车辆行驶过程中约束桥体的横向与纵向位移，避免桥体出现窜动，同时保证空气弹簧在压缩与伸张行程中始终处于合理的工作角度，减少橡胶部件的异常磨损。

在设计思路层面，这套结构首先围绕安装通用性做了边界适配，桥体的主安装支座间距匹配主流商用车车架的860mm标准纵梁宽度，无需对车架进行大规模改制即可直接装配。空气弹簧的安装座采用铸钢材质一体成型，通过有限元分析优化了应力分布，在承受满载冲击载荷时，安装座的最大应力集中区域预留了足够的安全系数，避免长期交变载荷下出现疲劳开裂。提升气囊的布置位置避开了桥体与车架之间的运动干涉区域，在桥体提升到最高位置时，轮胎与车架底部、挡泥板等周边部件的最小间隙预留了80mm以上，可适应车辆在颠簸路面行驶时的桥体跳动量，不会出现运动干涉剐蹭的问题。气路接口的布置集中在桥体中部的支架上，方便整车厂装配时统一布置气管线路，减少管路弯折与过长的管路排布，降低气路泄漏的风险。

从安装边界尺寸来看，该提升桥的轮距为1840mm，适配国内道路通行的车辆宽度限值，桥体本体的截面高度为180mm，在落下状态下，空气弹簧的标准工作高度为260mm，允许的最大压缩行程为90mm，最大伸张行程为70mm，可满足大部分公路运输车辆的悬架动行程需求。提升行程达到120mm，提升后桥体最低点的离地间隙大于300mm，完全满足车辆在非铺装路面通行时的通过性要求，不会因为提升后桥体下垂出现托底的问题。制动气室的安装角度经过优化，在桥体上下跳动过程中，制动推杆的角度始终保持在合理工作范围内，不会出现推杆弯折、制动卡滞的问题。横向稳定杆的安装支座预留了不同直径稳定杆的安装孔位，可根据不同车型的侧倾刚度需求选装对应规格的稳定杆，平衡车辆的操控稳定性与行驶平顺性。

在实际选型匹配过程中，需要注意该提升桥的额定轴荷为10吨，匹配的车架纵梁高度需要在220mm到280mm之间，若车架高度超出该范围，需要配套调整空气弹簧的安装垫块厚度，保证空气弹簧的工作高度处于设计区间。同时，整车气路需要提供0.65MPa到0.8MPa的工作气压，才能保证提升机构的正常动作与空气弹簧的承载能力，若气压过低会出现提升不到位、承载时空气弹簧过度压缩的问题。轮端的轴承单元采用脂润滑设计，维护周期达到10万公里，可减少后期运营的维护成本，轮毂的密封结构采用双层油封设计，可避免泥水进入轴承腔，适应复杂路况下的使用需求。
