自卸拖车用可转向提升轴结构设计

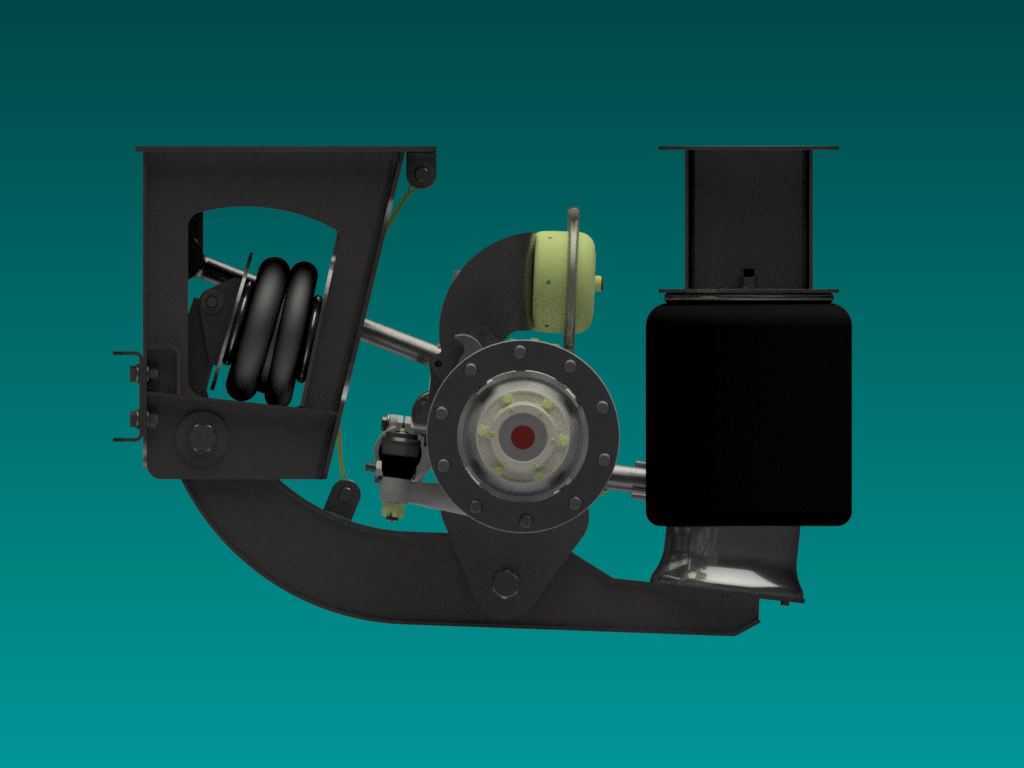

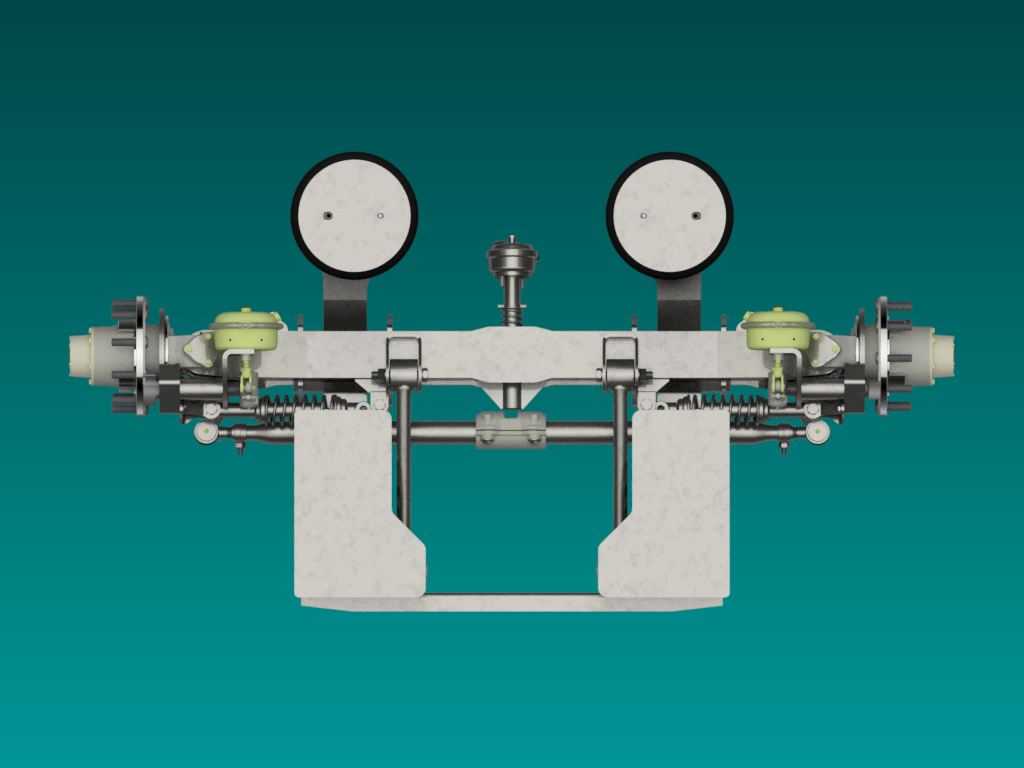

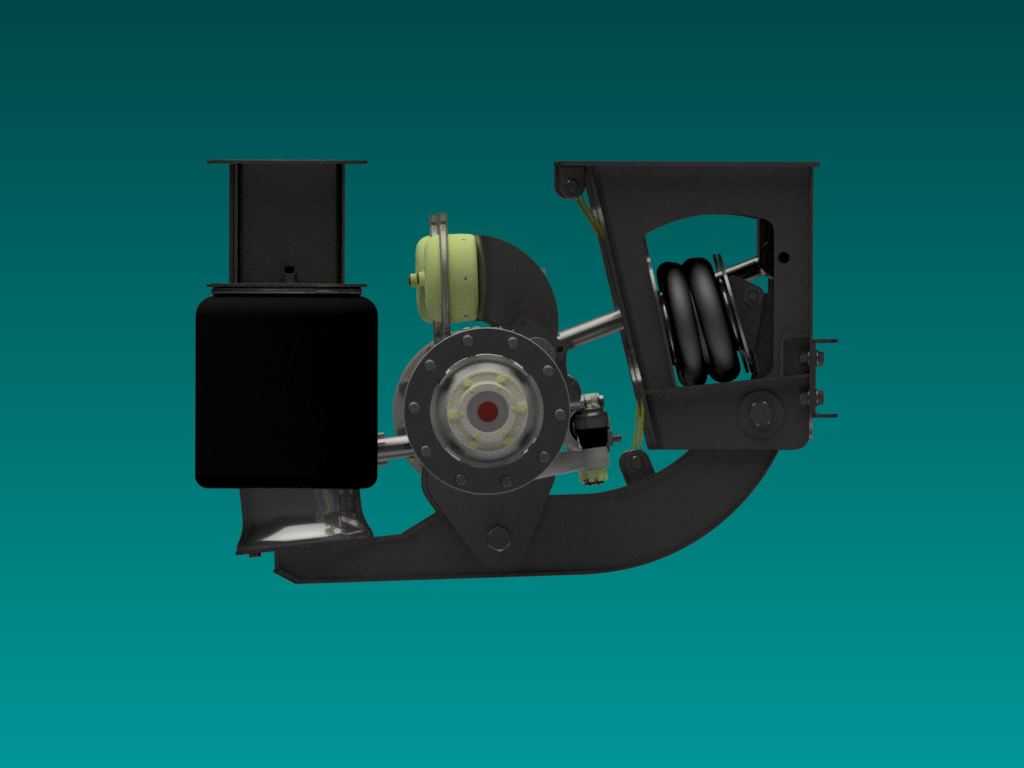

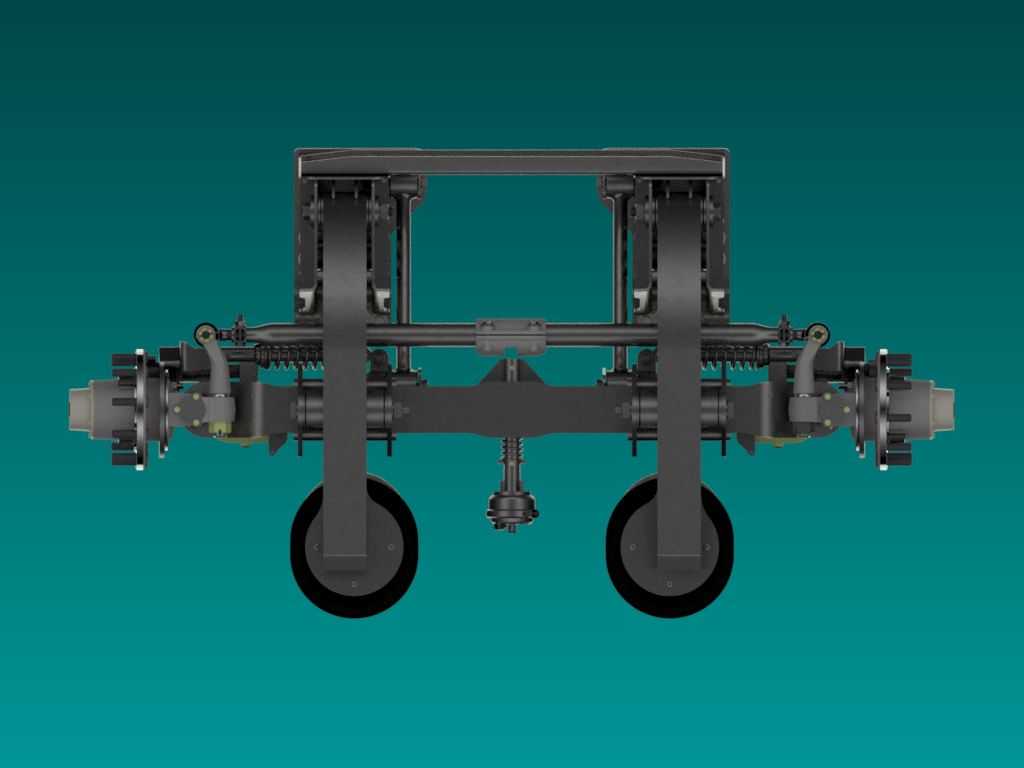

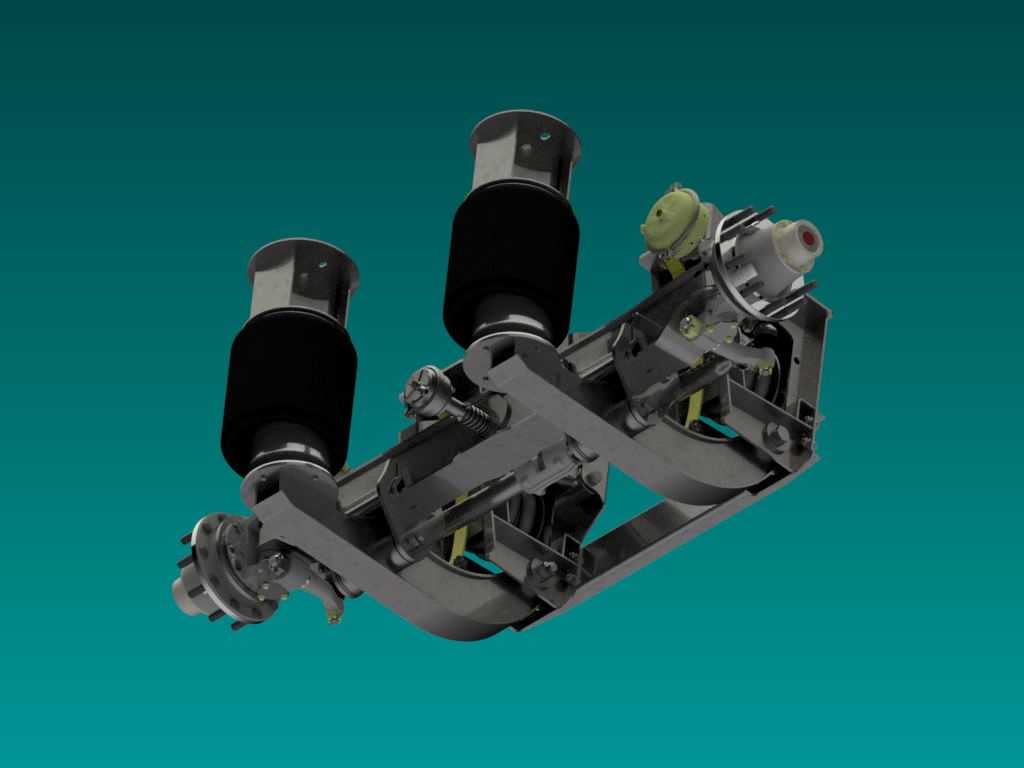

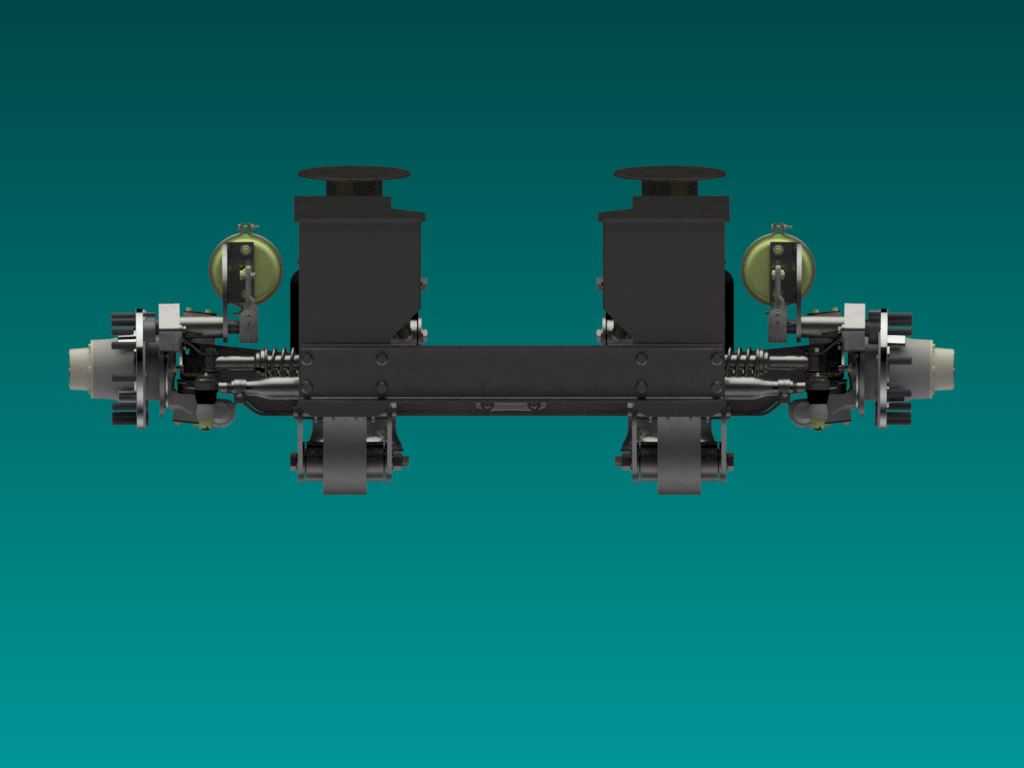

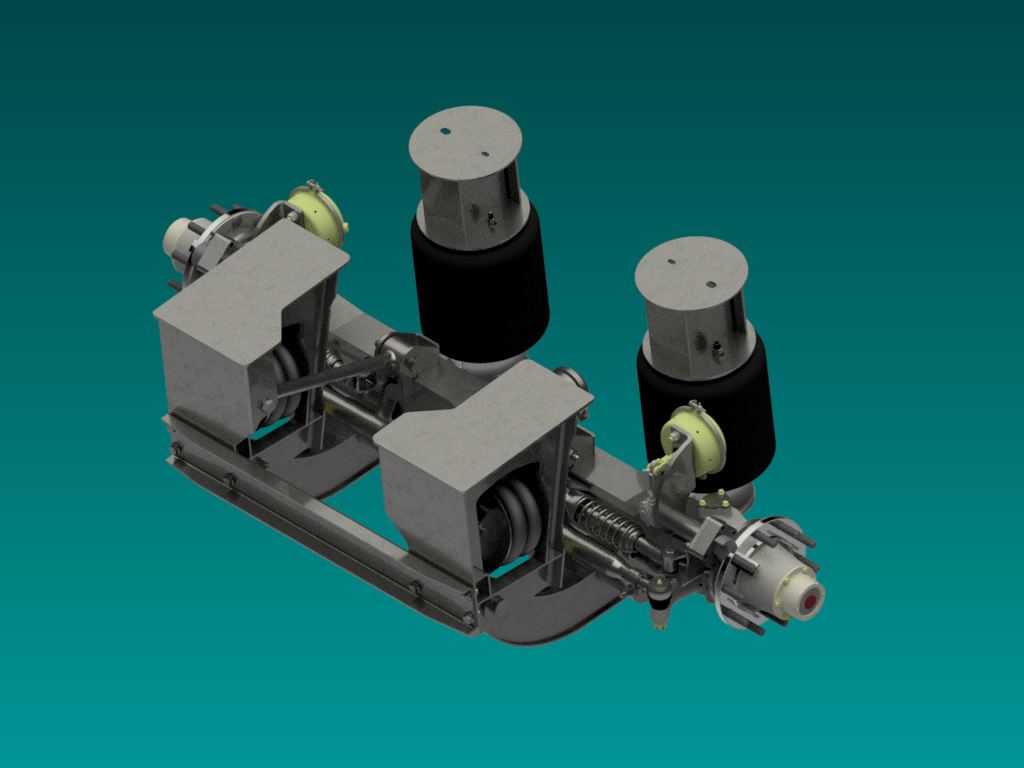

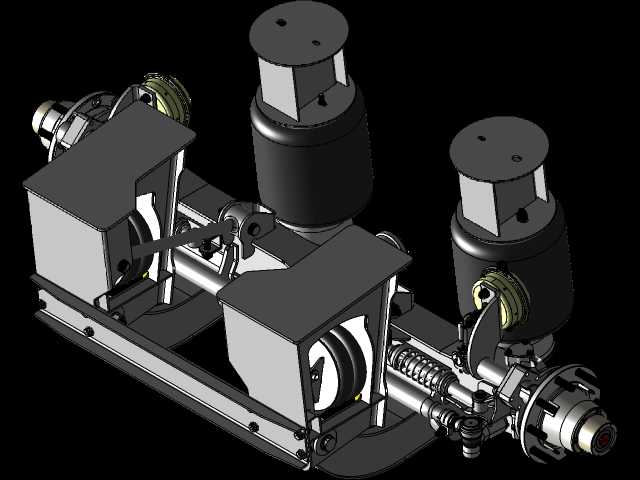

在短途散装物料转运的作业场景里，非公路自卸拖车常需在狭窄堆场、崎岖施工便道完成转向与通行，常规固定车桥在通过起伏路面、狭窄弯道时，要么转弯半径过大无法适配狭小场地，要么底盘离地间隙不足容易托底磕碰传动部件，这套可转向提升轴正是针对这类工况开发的底盘核心行走部件。从实际作业需求出发，该轴组集成了转向执行、高度调节、载荷承载三类核心功能，区别于传统挂车桥只能随动承重的设计，这套轴组在车架连接端设置了回转铰接结构，当拖车跟随主车转向时，轴端轮组可根据转向角度自动偏转，大幅减小整车转弯半径，适配厂区、矿山作业点这类空间受限的转运场景。在高度调节功能上，轴组搭配的气囊式提升执行元件可实现19英寸范围的底盘高度调整，当车辆空载行驶时，可将该轴整体提升脱离地面，减少轮胎磨损与行驶阻力，降低非必要的能耗；当重载作业时，将轴降下贴合地面，可分担其他车桥的载荷，提升整车承载能力，同时在通过坑洼、凸起路面时，可临时升高底盘，避免桥壳、制动管路等部件被路面障碍物剐蹭损坏。设计过程中，首先要明确安装边界：整套轴组采用框架式承载基体，横向安装宽度匹配常规宽体自卸拖车的车架纵梁间距，纵向安装尺寸避开了底盘下方的制动气路、线束排布空间，上部连接位直接对应车架的悬挂安装支座，不需要额外改制原车车架结构，降低改装适配的工作量。承载结构上，主桥壳采用厚壁无缝钢管焊接成型，轴头部位适配重载型轮毂轴承单元，可承受非公路路面的冲击载荷，转向铰接部位采用自润滑铜套配合销轴的结构，不需要频繁加注润滑脂即可在多尘、泥泞的作业环境下长期稳定工作，避免铰接点锈蚀卡滞导致转向失效。两侧的气囊提升组件采用独立供气的设计，可根据路面倾斜情况单独调整单侧高度，在倾斜路面作业时保持车架水平，避免散装物料偏载侧翻。在功能集成上，轴组预留了制动管路、轮速传感器的安装位，可直接适配常规挂车的气制动系统与ABS防抱死系统，不需要额外开发配套的制动部件。从结构细节来看，转向联动机构采用刚性拉杆连接两侧轮组，保证两侧轮组偏转角度符合阿克曼转向几何要求，避免转向时轮胎出现侧滑磨损，提升机构的导向装置采用纵向导杆结构，限制轴组提升、下降过程中的横向位移，避免行驶过程中轴组出现摆振。整套结构的受力传递路径清晰：地面载荷通过轮胎传递到轮毂，再经轴头、桥壳传递到承载框架，最终通过上部的悬挂支座传递到车架，转向力通过铰接结构与拉杆传递，保证各部件受力均匀，避免局部应力集中导致的结构开裂。在实际选型适配时，需要注意轴组的额定承载能力要匹配拖车的满载总质量，提升行程要满足作业场景的最大离地间隙需求，铰接点的回转角度要匹配整车的最小转弯半径要求，安装时要保证轴组与车架纵梁的垂直度，避免出现轮胎偏磨、转向卡滞的问题。这套结构同时兼顾了重载承载、灵活转向、高度可调的需求，解决了常规固定车桥在非公路转运场景下的通过性与机动性短板，可广泛适配各类中小型自卸拖车、农用转运挂车的底盘改装与全新设计场景。
