气动式活动地板承载驱动机构设计

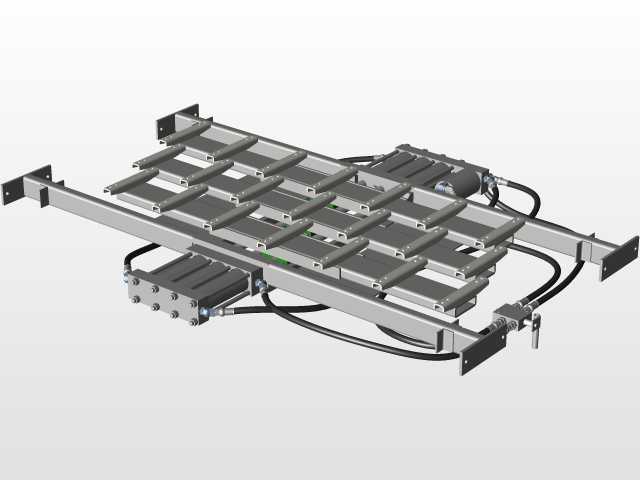

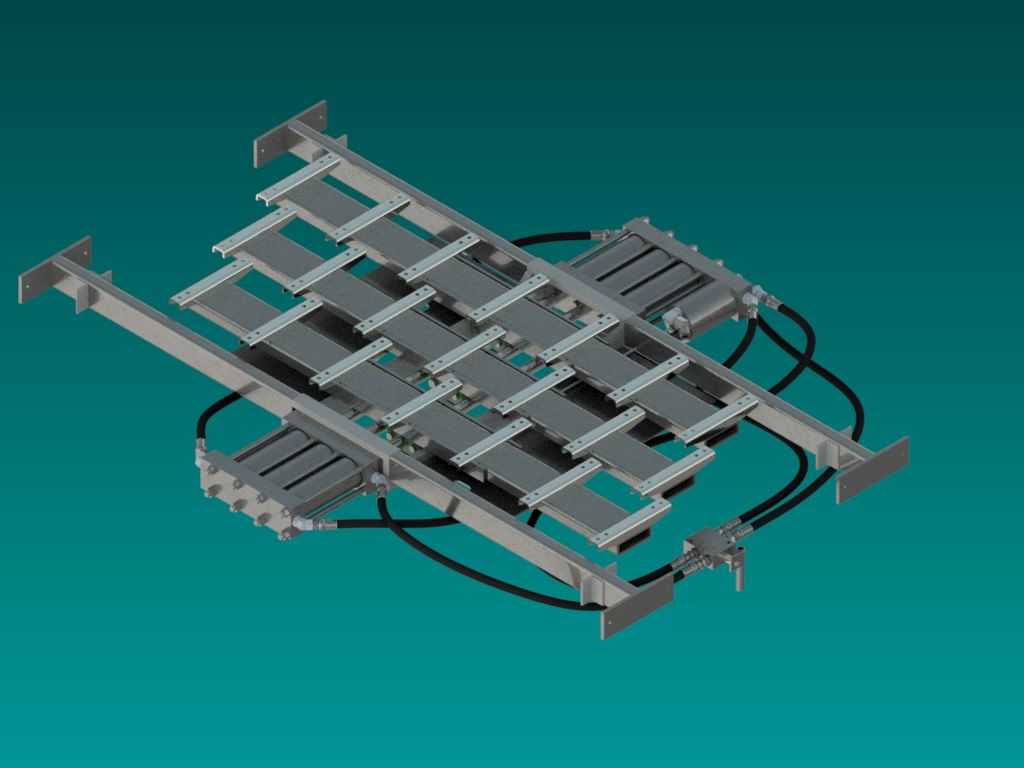

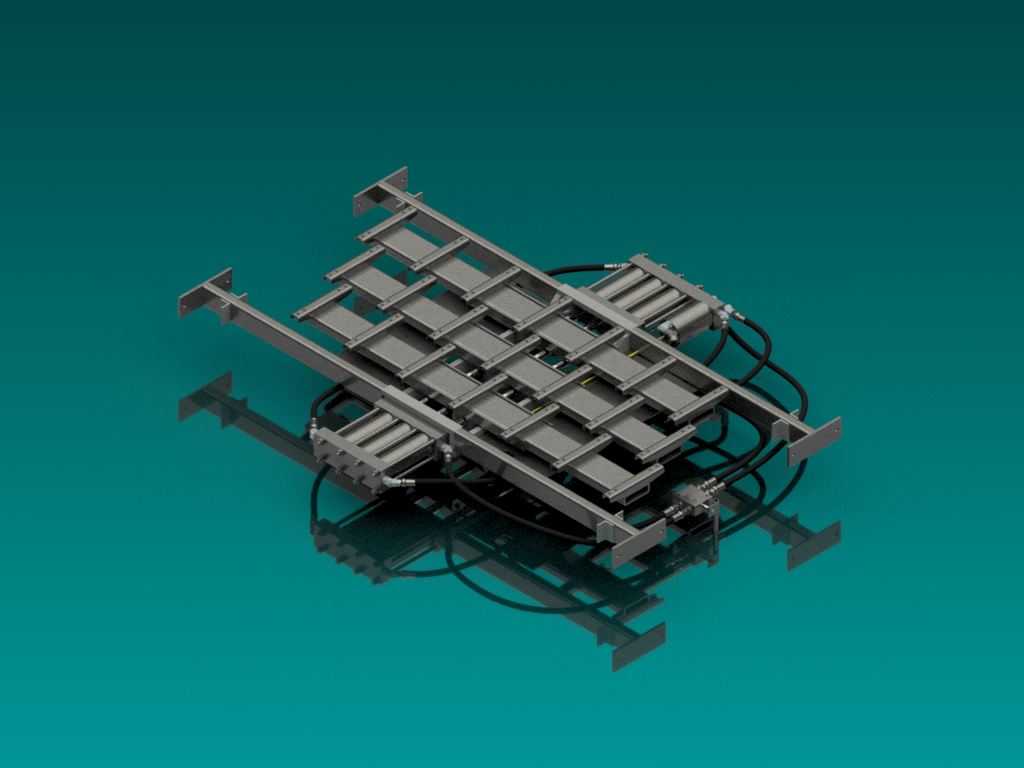

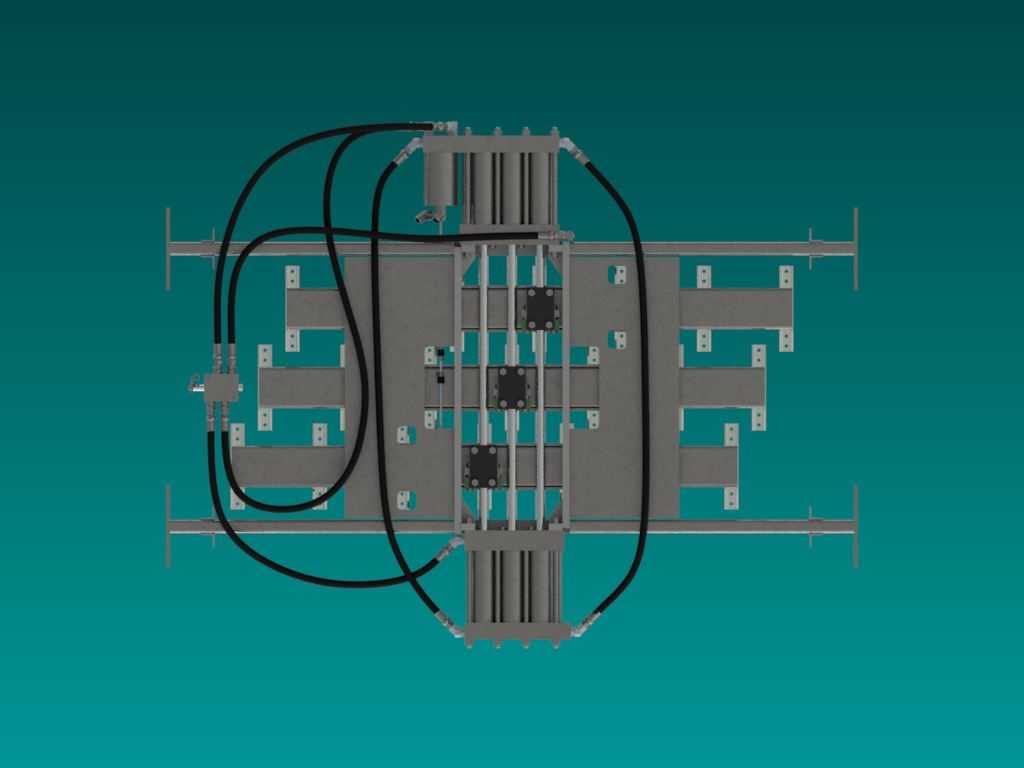

这套机构主要应用在自动化生产线的工位载具输送环节，常见于汽车零部件装配线、家电总装线的地面输送段，替代传统固定工装台，实现工位间的工件平稳转运与精准定位。区别于常规的皮带输送、辊筒输送结构，该机构采用模块化的板条承载框架设计，每块承载板条都通过独立的安装座与主框架连接，可根据承载工件的底部外形调整板条间距，适配不同轮廓尺寸的工件承载需求，避免工件底部与输送面出现点接触导致的压痕或定位偏移。

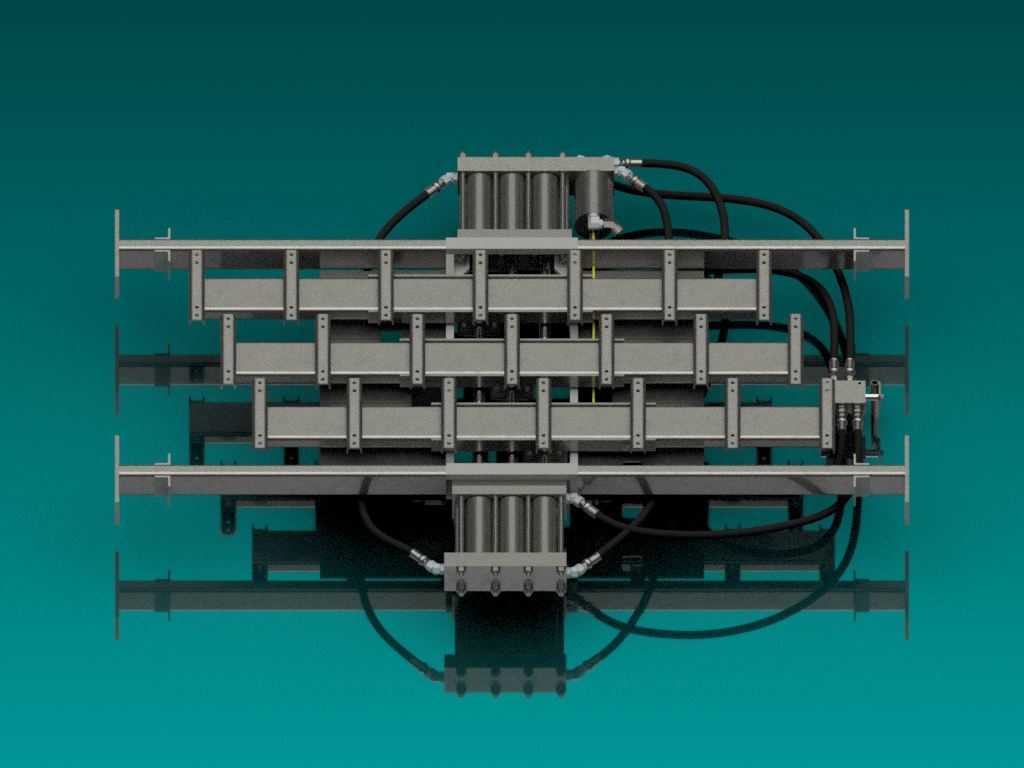

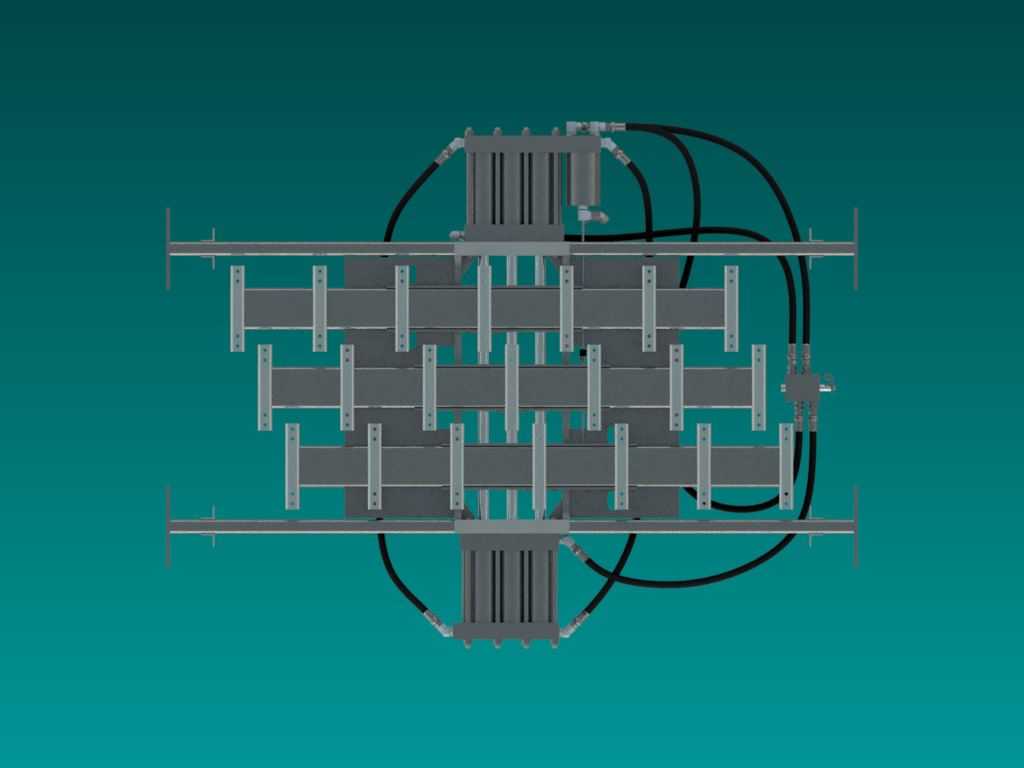

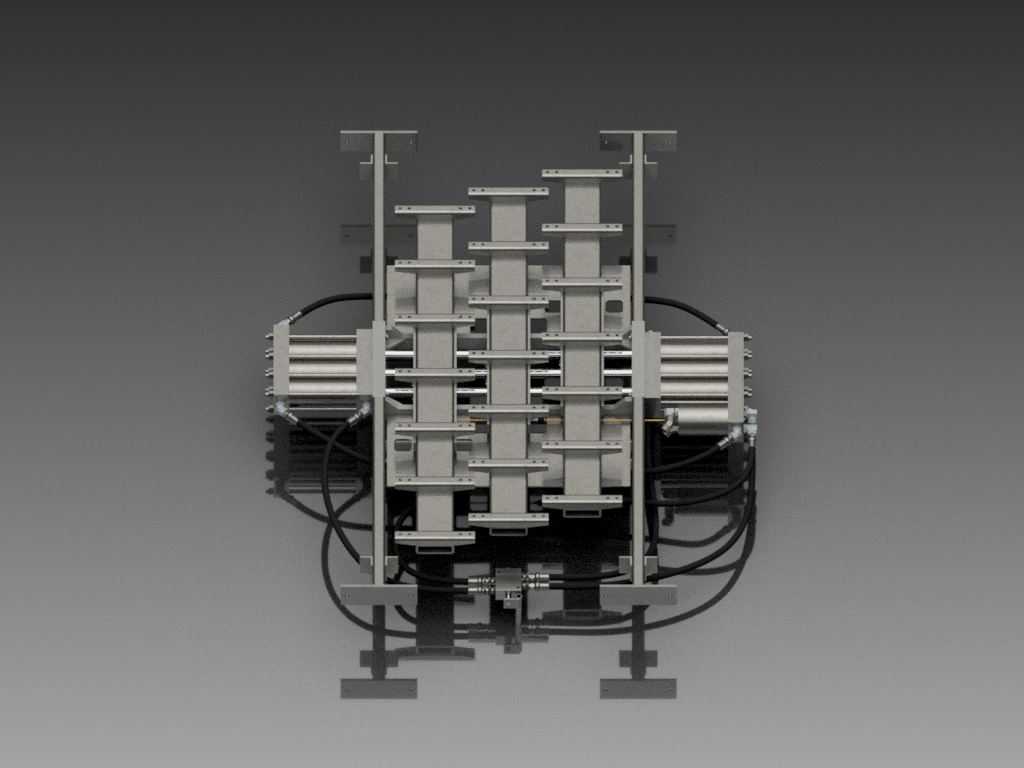

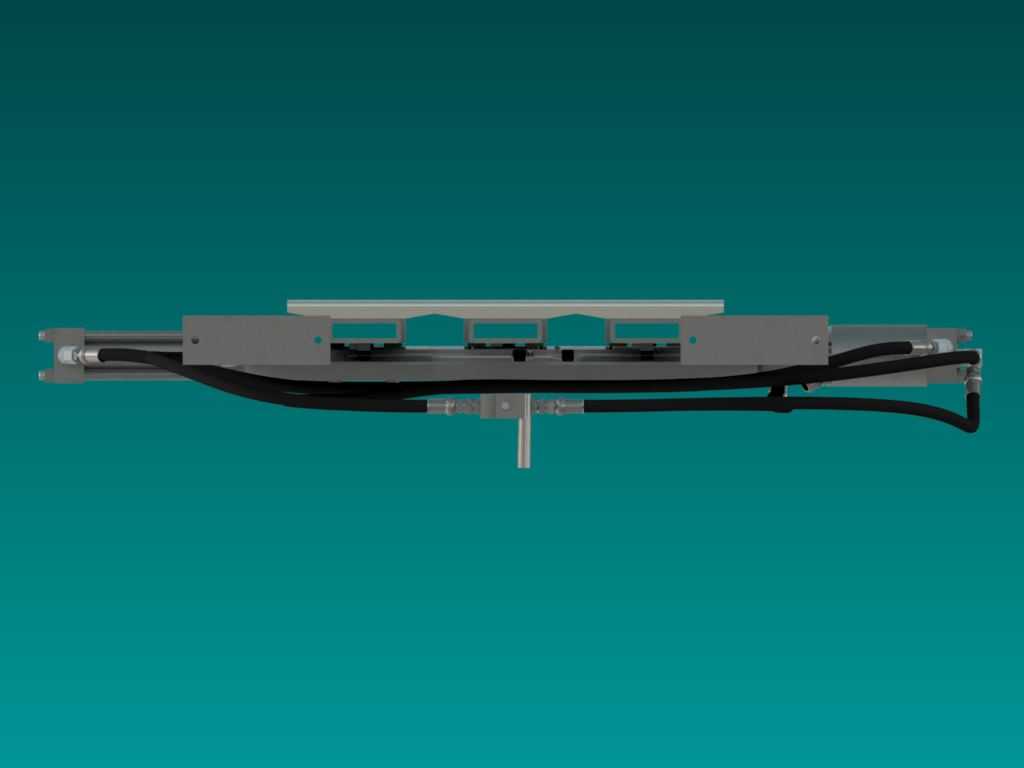

从功能实现逻辑来看，整套机构的动力输入来自两侧布置的气动执行组件，通过黑色气动管路连接各驱动点位，压缩空气进入执行组件后推动内部滑块做直线往复运动，带动承载板条组完成抬升、平移、下降、复位的循环动作，每一次循环即可将放置在板条上的工件向前输送一个固定步距，步距精度可控制在±0.2mm范围内，完全满足装配工位的定位精度要求。气动驱动的设计相比电机丝杠驱动，具备响应速度快、过载自动卸荷、维护成本低的优势，在频繁启停的工位循环工况下，不会出现电机过热、丝杠磨损过快的问题，适合10次/分钟以内的中低速节拍生产线使用。

设计过程中，主框架采用标准矩形钢管焊接成型，焊接后做整体去应力处理再进行机加工，保证两侧安装基准面的平行度公差不超过0.1mm/m，避免气动组件安装后出现运动卡滞。所有承载板条采用铝合金型材加工，表面做硬质阳极氧化处理，硬度达到HV300以上，耐磨性能优异，长期承载金属工件也不会出现明显划痕。板条与安装座之间采用腰型孔连接，安装时可沿输送方向微调板条位置，补偿框架加工带来的累积误差，降低零件加工精度要求，控制整体制造成本。

安装边界方面，整套机构的整体宽度可根据生产线的工位宽度灵活调整，常规适配宽度为600mm至1200mm的工位，整体安装高度控制在180mm至250mm区间，可直接嵌入生产线的地面预留槽内，上表面与车间地面齐平，不会占用工位上部的操作空间，操作人员可直接在机构表面行走，无需额外设置跨越踏板，优化了工位的操作动线。机构的进气端设置在主框架的侧端，预留G1/4标准气动接头，可直接对接车间现有压缩空气管路，工作压力范围为0.5MPa至0.7MPa，无需额外配置增压设备。

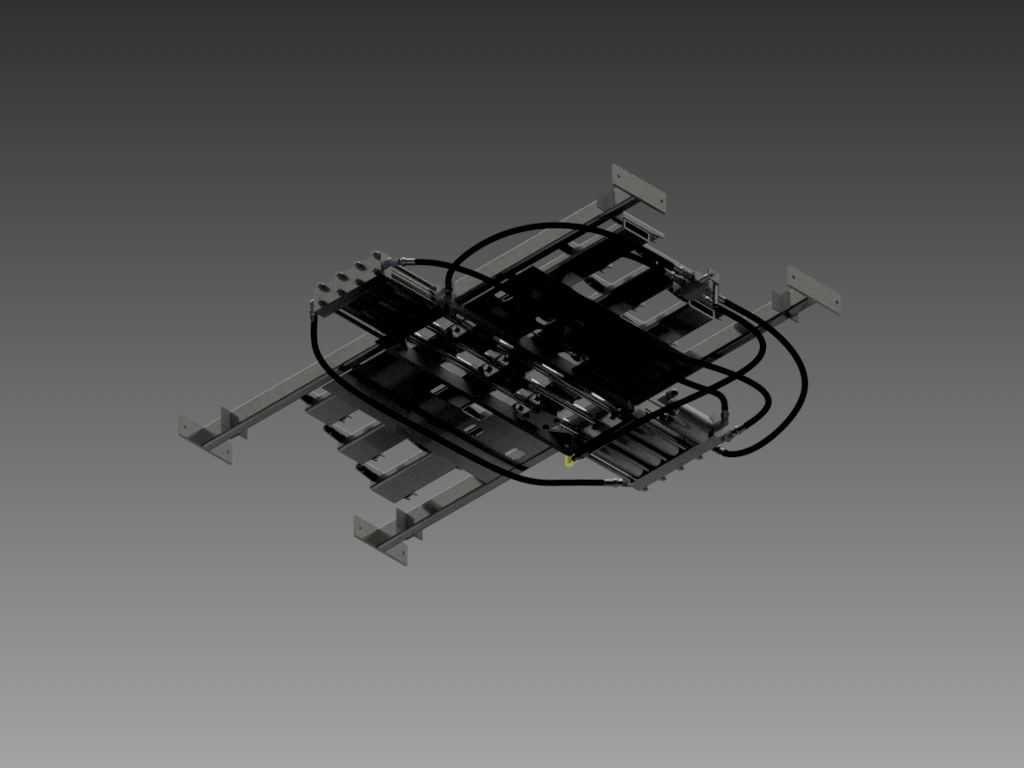

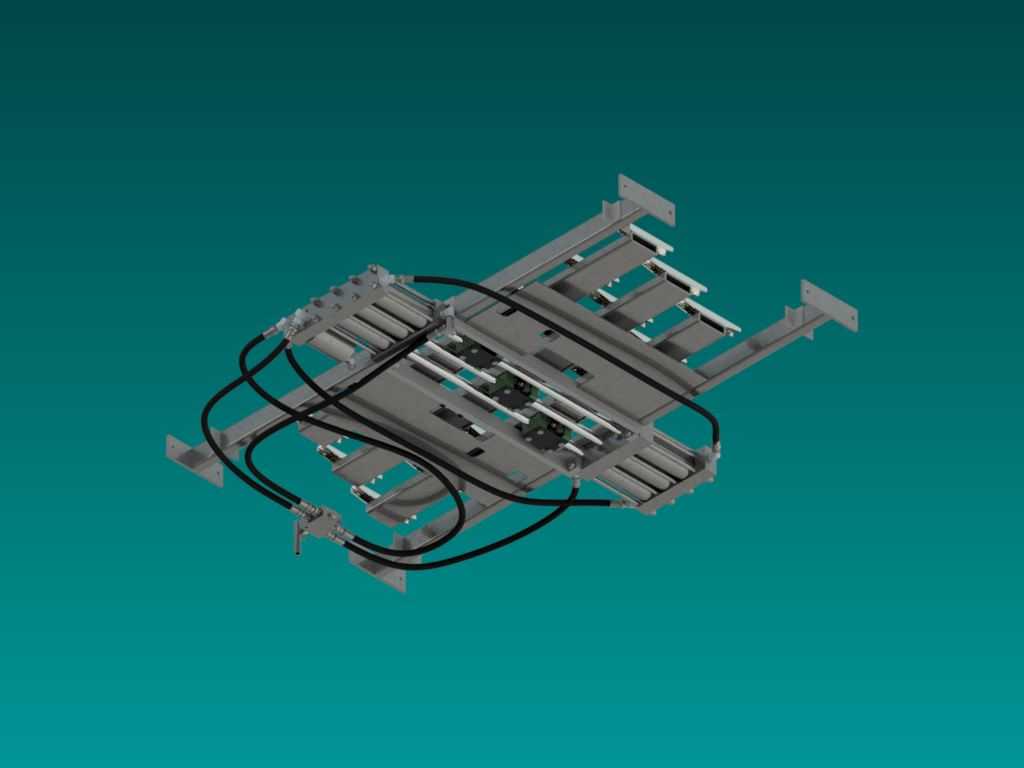

在细节设计上，所有气动管路都采用沿框架内侧走线的布置方式，通过管卡固定在框架内壁，避免管路外露被工件掉落砸损，也防止操作人员走动时勾挂管路。各运动副位置都预留了润滑脂注油嘴，日常维护时可直接通过注油嘴加注润滑脂，无需拆解机构即可完成保养作业。机构两端设置了安装支脚，支脚上设计有腰型安装孔，可在现场安装时调整机构的水平度与前后位置，降低现场安装的调试难度。针对不同的输送负载需求，可通过增减承载板条的数量、调整气动执行组件的缸径来适配，最大可承载单重200kg的工件，覆盖绝大多数民用工业品的装配输送需求。
