汽车悬架前下臂控制臂结构设计

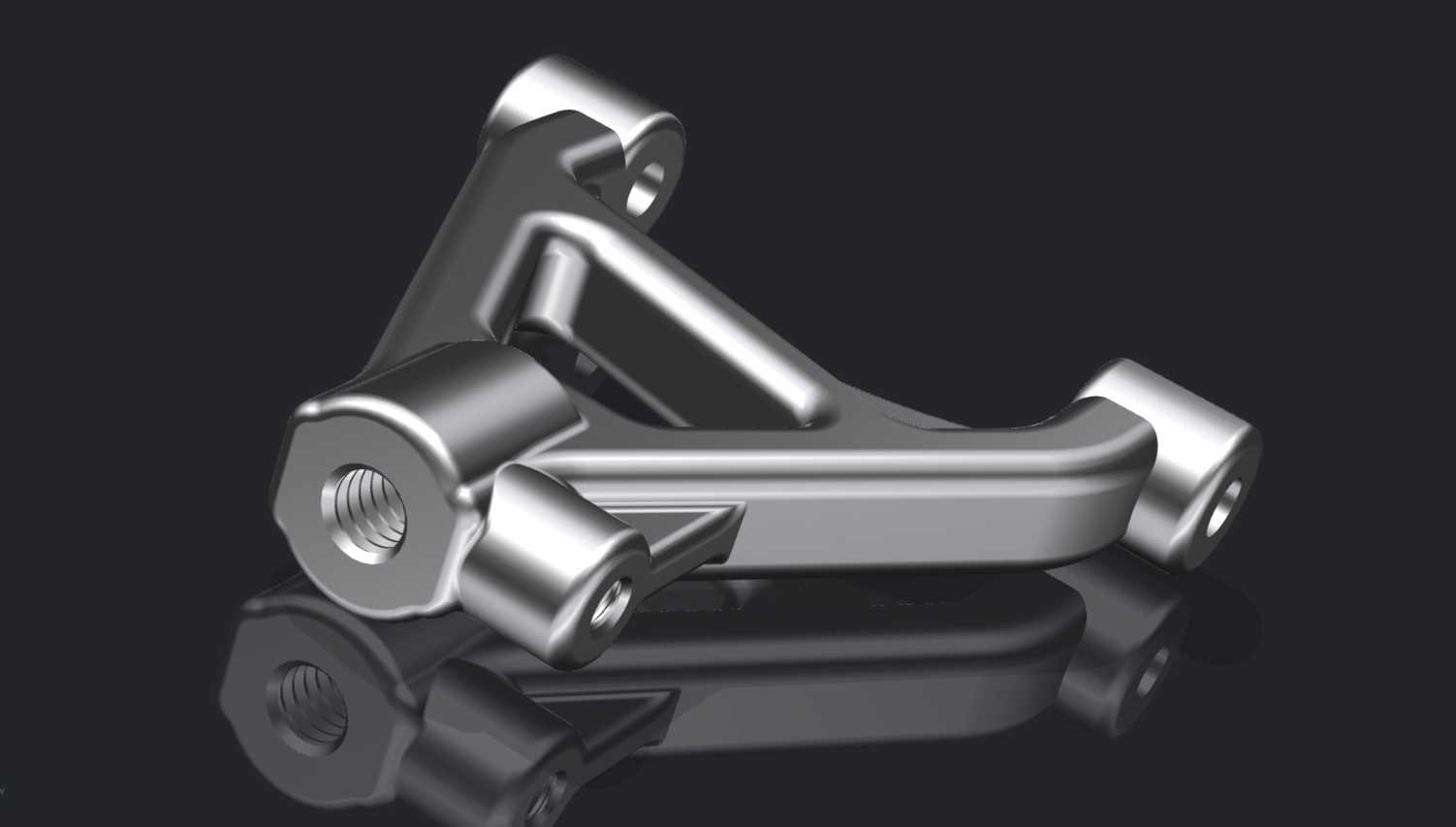

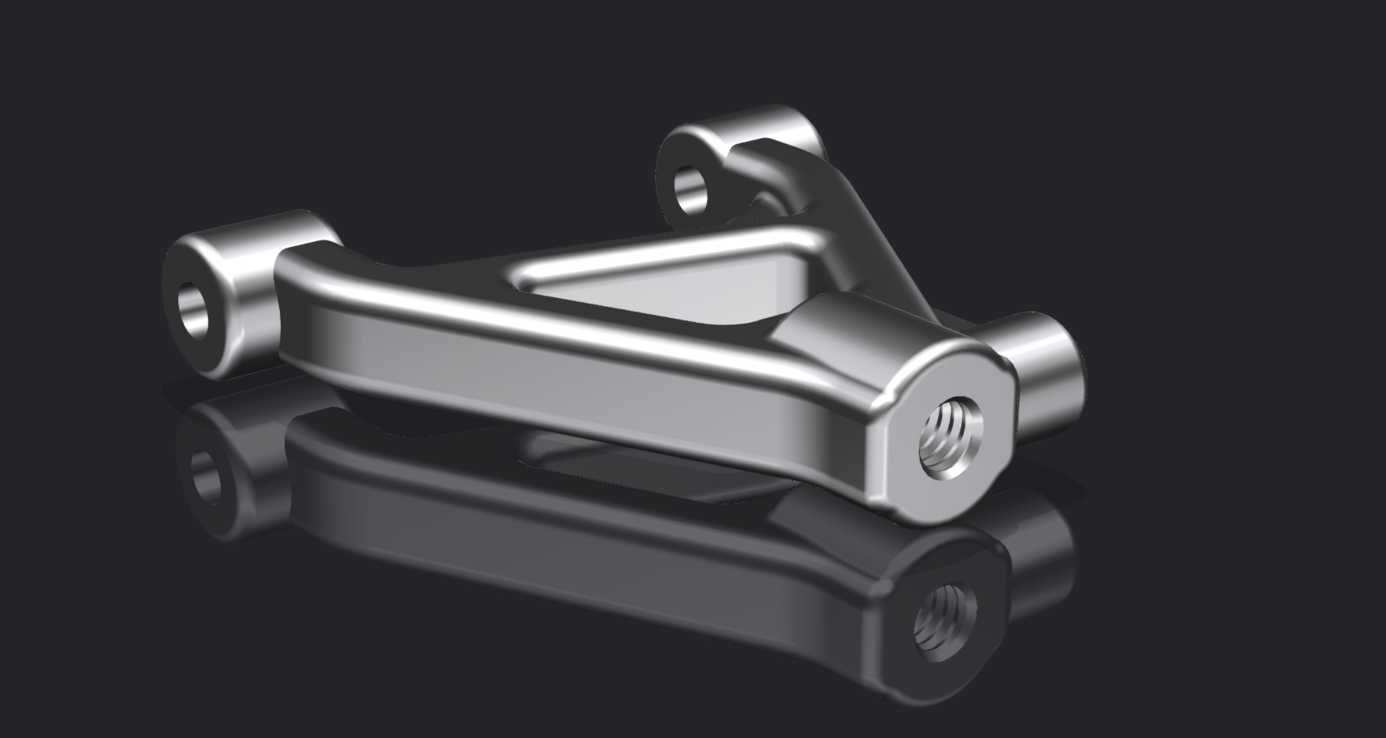

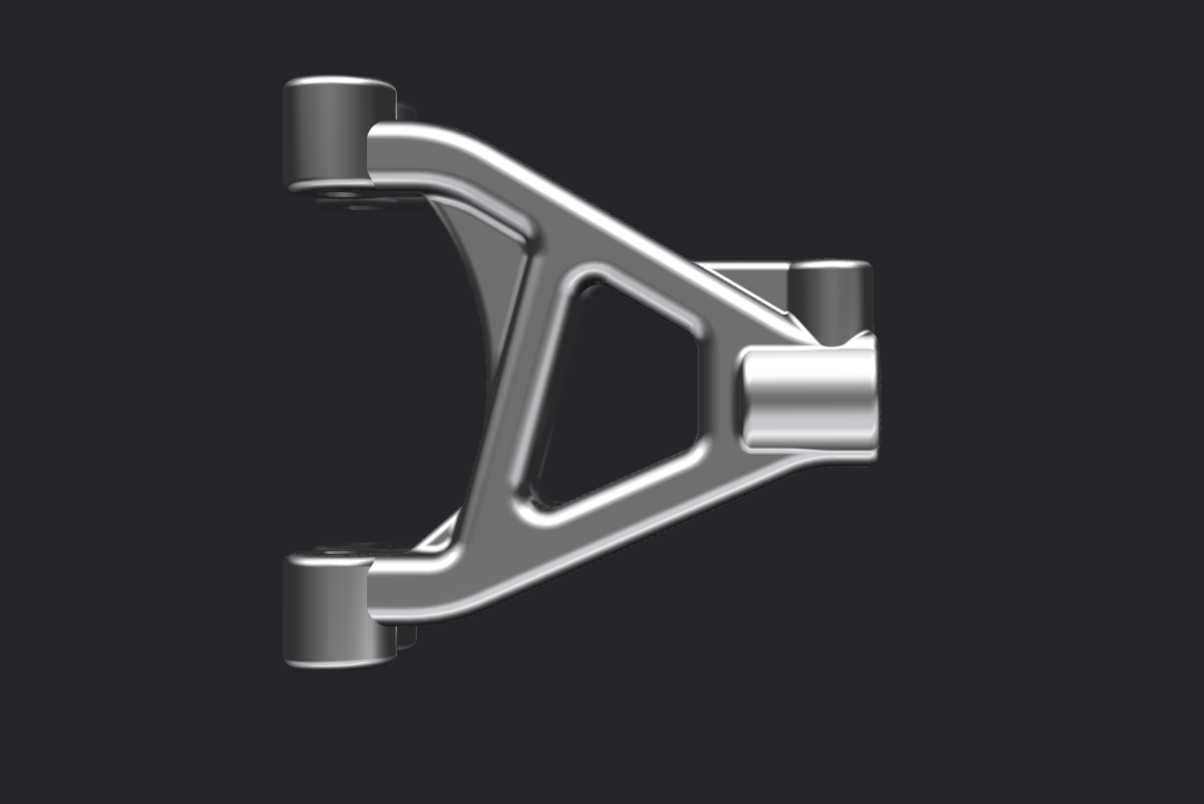

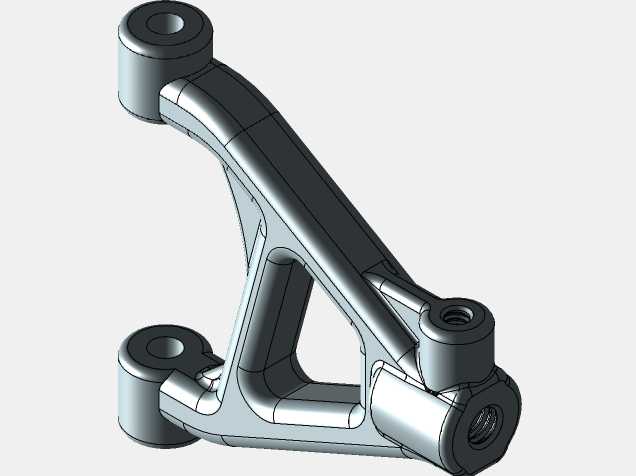

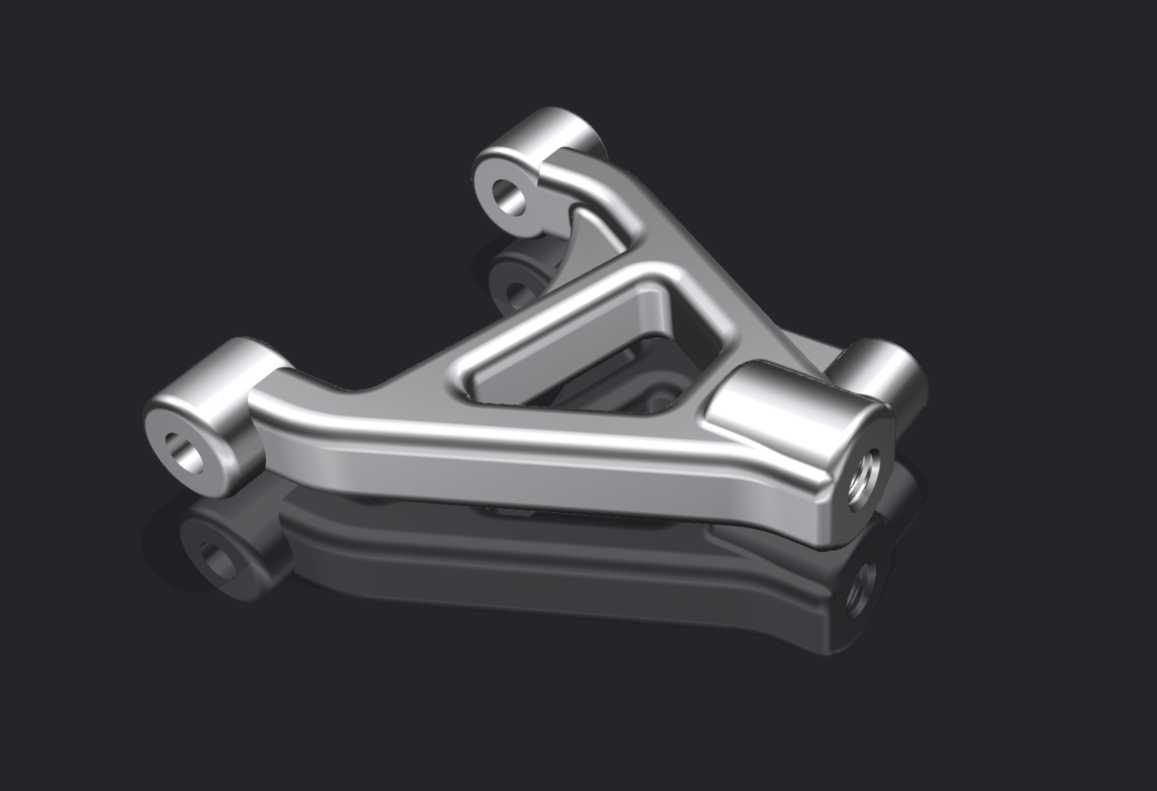

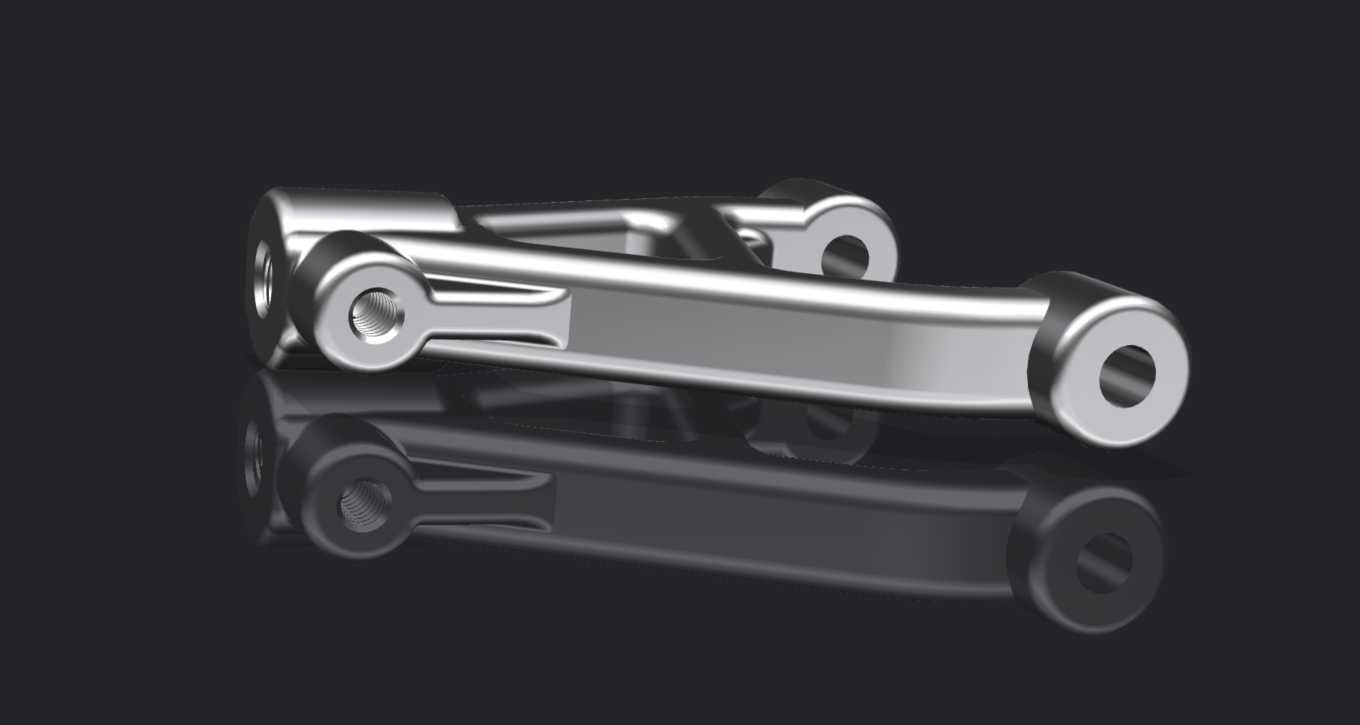

前下臂是汽车底盘悬架系统中的核心承载连接构件，主要应用于乘用车辆、轻型商用车辆的前悬架总成中，承担着连接车架/车身与前轮转向节总成的关键作用，是保障车辆行驶稳定性、转向操控精准性与行驶平顺性的核心部件。在实际车辆运行场景中，前下臂需要持续传递车轮与车身之间的纵向、横向载荷，同时缓冲路面颠簸传递至车身的冲击振动，配合减震器、螺旋弹簧等部件共同完成悬架的滤震与支撑功能，在车辆转向过程中，前下臂还需配合转向拉杆约束车轮的运动轨迹，保证车轮定位参数始终处于合理区间，避免出现轮胎异常磨损、转向跑偏、行驶异响等故障问题。从产品功能特性来看，这款前下臂采用多安装点位的异形臂体结构，臂身通过力学拓扑优化设计，在保证整体结构强度与抗疲劳性能的前提下，尽可能削减非承载区域的材料冗余，实现部件轻量化设计，有效降低悬架簧下质量，提升车辆的操控响应速度。臂体上设置的多个铰接安装位，分别对应车架侧的橡胶衬套安装点与转向节侧的球铰连接点，其中与车架连接的铰接位采用适配橡胶衬套的安装结构，通过柔性橡胶衬套的形变特性，允许臂体在工作过程中产生适配悬架跳动行程的小幅摆动，同时过滤路面传递的高频振动，避免刚性连接带来的冲击异响与结构疲劳损坏；与转向节连接的安装位则采用高精度的铰接配合结构，保证连接刚性与定位精度，确保转向动作的精准传递。从设计思路层面，这款前下臂的整体轮廓充分考虑了悬架跳动过程中的运动包络空间，臂身的弯折角度与各安装点的相对位置经过运动学仿真校核，在车轮上下跳动、转向摆动的全行程范围内，不会与周边的减震器、半轴、车架纵梁、轮辋等部件发生运动干涉，同时保证车轮的外倾角、前束角等定位参数在悬架运动过程中的变化量符合底盘调校的设计要求。在安装边界层面，各安装孔位的同轴度、端面平面度都经过精度设计，适配对应车型的标准紧固件与衬套、球铰配件，安装时无需额外进行打孔、焊接等二次加工，可直接完成总成装配，臂体的整体外形尺寸适配主流紧凑型乘用车的前悬架布置空间，安装点的间距与角度参数匹配对应车型的底盘硬点设计，能够保证装配后悬架的几何参数与原厂设计保持一致，保障车辆的行驶性能与安全性能。在实际使用中，这类前下臂的结构强度需要满足满载冲击、紧急制动、快速过弯等极端工况下的载荷要求，臂身的过渡区域均采用圆角过渡设计，避免应力集中带来的结构断裂风险，金属臂体的材质选用适配冲压或锻造工艺的高强度钢材，保证部件的抗冲击性能与长期使用的抗疲劳寿命，能够覆盖车辆全生命周期的使用需求。
