双孔连杆式力学测试试样结构

　　该零件属于典型的双端铰接传力构件，整体呈细长杆状，两端为同轴度要求较高的圆环孔，中间以等宽或微收窄的杆身连接，外形接近小型连杆、拉力试样或铰接吊耳。在工程验证中，这类构件常用于模拟两端销轴连接条件下的轴向拉伸、弯曲及孔边应力集中，适合在有限元环境中观察载荷从孔壁向杆身传递的路径。

　　两端圆环是主要承载与定位区域。内孔用于穿入销轴、螺栓或试验夹具，外圆与杆身平滑过渡，可降低截面突变造成的应力峰值。建模时应重点控制孔径、外圆直径、孔中心距以及端面厚度，因为这些尺寸直接决定接触面积、剪切面位置和铰接自由度。若用于装配验证，还需考虑孔与销轴之间的间隙，间隙过小会导致装配困难并引入附加约束，间隙过大则会使接触位置偏移，影响受力状态的真实性。

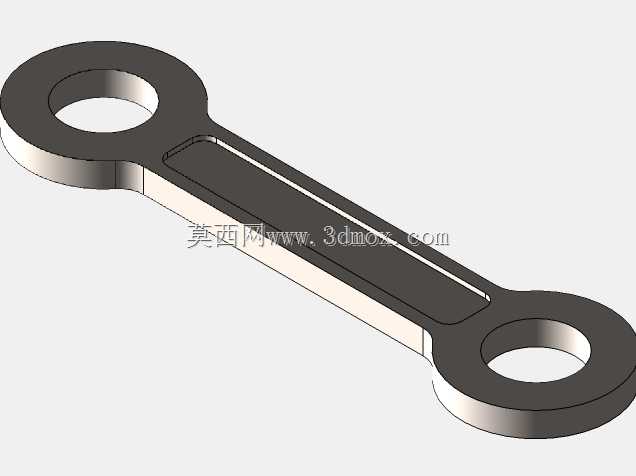

　　中间杆身承担主要拉压载荷。从图中可见杆身较扁平，表面设有长条形凹槽或减重区域，这类结构既可能是为了降低整体质量，也可能用于模拟局部刚度削弱后的应力分布。杆身宽度、厚度和过渡圆角对构件强度影响明显：宽度过小会使净截面应力升高，厚度不足会导致平面外稳定性下降，而端部与圆环相接处的圆角则是疲劳裂纹容易萌生的位置。设计中通常会在该处保留足够圆弧，使载荷流线平顺展开，避免尖锐直角造成局部应力集中。

　　该类构件的应用场景并不局限于单一设备。在机构传动中，它可以作为两铰接点之间的连杆，将主动件的位移或力传递到从动件；在试验教学中，它可以作为标准或非标准拉伸试样，用于比较不同截面形状、开孔方式和圆角半径对承载能力的影响；在工装夹具设计中，相似结构也可作为调节拉杆、连接板或吊挂件使用。由于两端孔形成明确的铰接受力边界，建模和分析时应避免把孔壁简单处理为固定约束，而应根据实际接触关系设置销轴连接、圆柱约束或接触面，以反映真实转动和载荷传递。

　　从安装边界看，零件的关键尺寸是两孔中心距。该尺寸决定机构运动行程、杠杆比以及装配后位置精度。两端孔轴线应保持平行，否则在受拉时会产生附加弯矩，使杆身一侧应力偏高。端面需平整，以保证与夹具或相邻垫片贴合；若存在侧向偏载，扁平杆身还可能发生扭转变形，因此在必要时应校核宽厚比和端部约束。

　　建模思路上，可先绘制杆身中心线与两端孔位，确定中心距和孔径；再建立外轮廓，使圆环与杆身顺滑连接；随后通过拉伸形成主体厚度，并对中间凹槽进行切除。圆角应在主体几何稳定后统一处理，避免过早加入小特征导致草图复杂或后续修改困难。若用于力学仿真，模型应保留孔边和过渡圆角等关键细节，但可省略不影响主承载路径的微小倒角，以控制网格规模。网格划分时，孔壁接触区、杆身过渡区和凹槽边缘应适当加密，以便捕捉应力梯度。

　　在实际受力分析中，轴向拉力会使孔壁内侧出现接触压应力，孔边外侧和杆身过渡区出现较高拉应力；若两端载荷存在偏心，杆身还会叠加弯曲应力。中间凹槽会改变截面惯性矩，使局部柔度增大，可能让应力集中位置从端部转移到槽边。因此，该结构不仅是一个外观简洁的连接杆件，也是验证铰接载荷、截面削弱和应力集中问题的典型对象。
