传感器配套小型机械传动结构组件

　　这套结构件面向传感器安装与信号触发场景，常见于自动化检测工位、小型执行机构以及设备状态反馈单元。实际使用中，传感器往往不能直接暴露在冲击、油污或频繁碰撞的位置，需要通过摆臂、拨片、支架和齿轮等中间零件把位移、转角或到位状态传递到感应区，因此这些零件虽然单体不大，却直接决定检测稳定性、重复定位精度以及维护便利性。

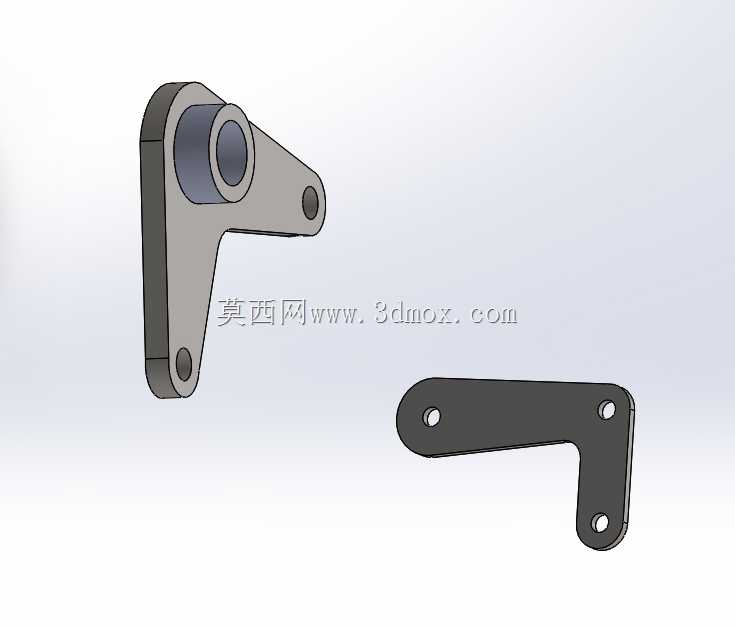

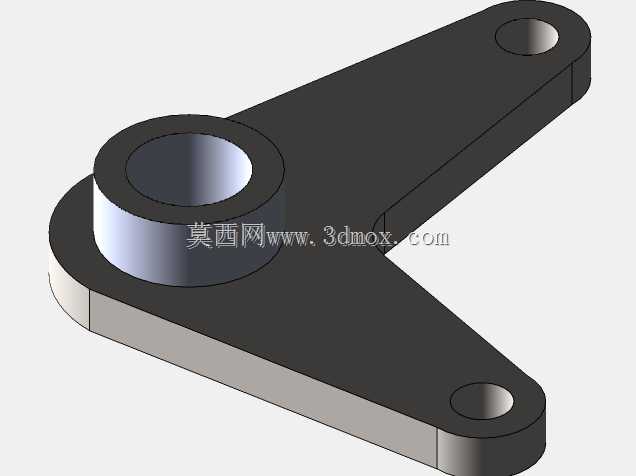

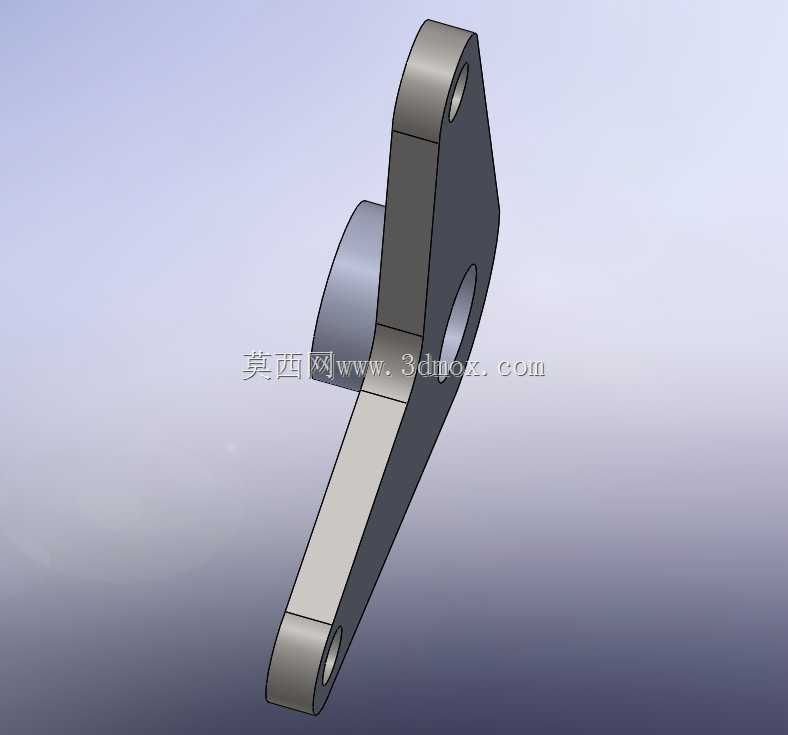

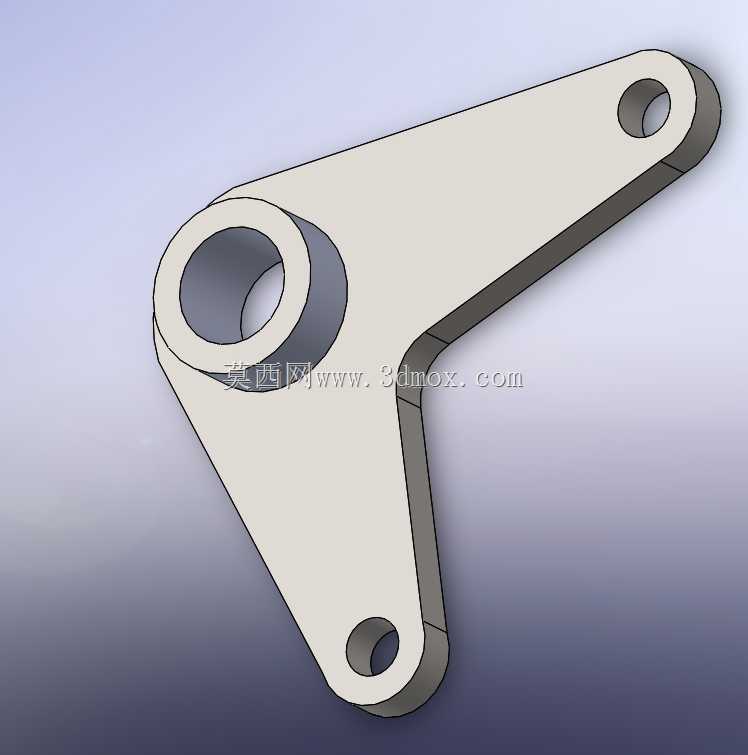

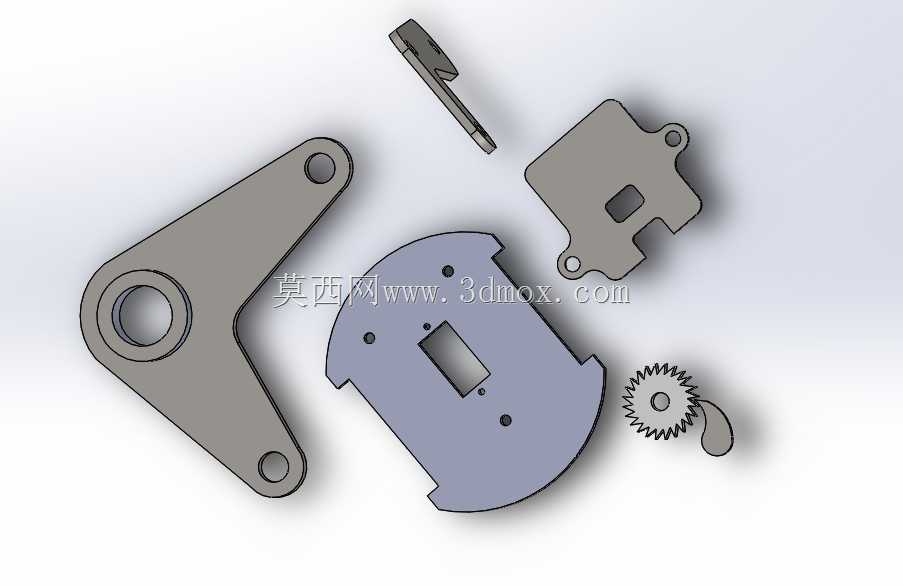

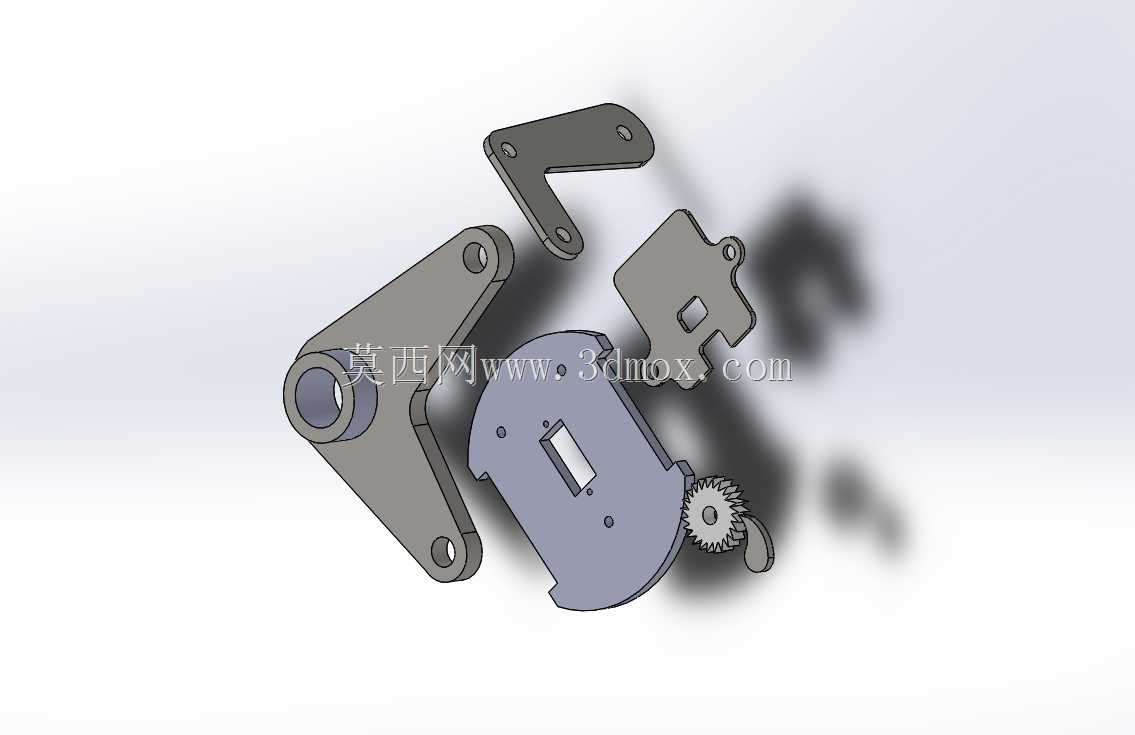

　　从结构组成看，组件包含异形摆臂、半圆壳体状基座、小型安装支架、细长拨杆和小模数齿轮。摆臂采用三角形镂空布局，一端设置较大的回转孔，用于与转轴或衬套配合，另外两个小孔分别承担连接和限位作用。这种布置能够在较短摆动行程内获得明确的力臂关系，适合把直线推杆、凸轮或弹簧复位动作转化为角度变化。设计时需要重点控制孔距、孔位同轴度以及臂体厚度，因为侧向载荷会长期作用在回转孔边缘，若壁厚不足或孔边应力集中，运行中容易出现磨损扩孔甚至断裂。

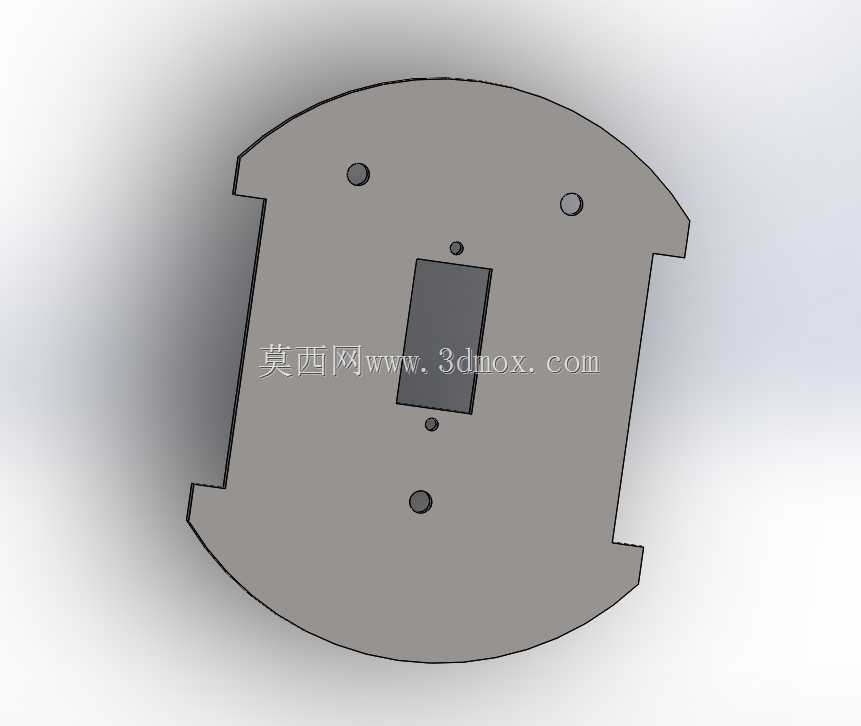

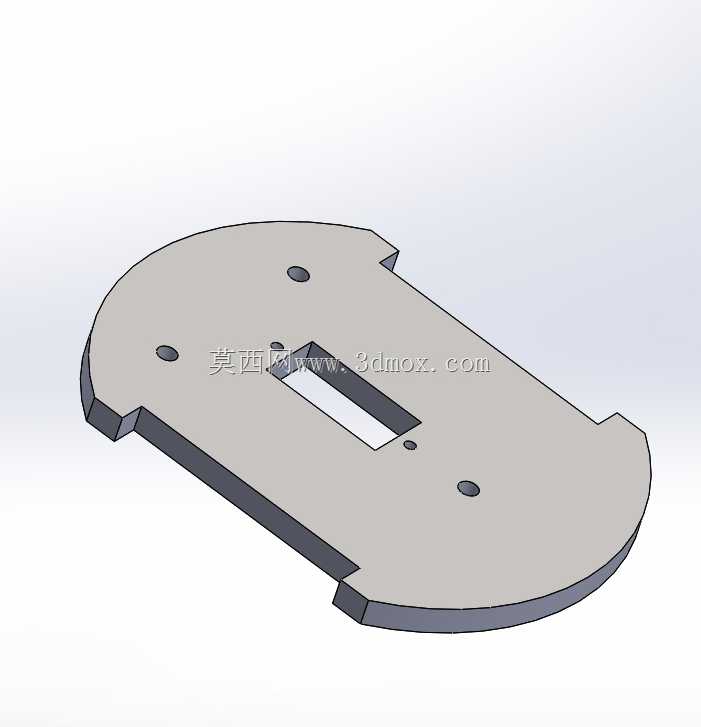

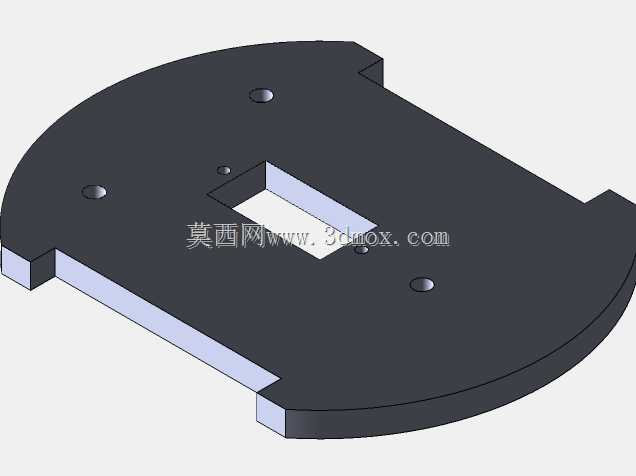

　　半圆基座在组件中承担定位和防护双重作用。其弧形外轮廓可绕固定中心摆动或嵌入对应腔体，中部开设矩形窗口，用于避让传感器探头、接线端子或运动销钉。基座上的多个小孔并非随意布置：靠近外缘的孔用于安装固定，靠近窗口的孔用于定位或装配销钉。工程建模时应先确定回转中心，再反推窗口边界和安装孔位置，避免装配后传感器感应面与运动件发生干涉。基座边缘的缺口和台阶需要与相邻盖板、壳体或限位块配合，尺寸链上既要保留转动间隙，又不能让间隙过大造成晃动。

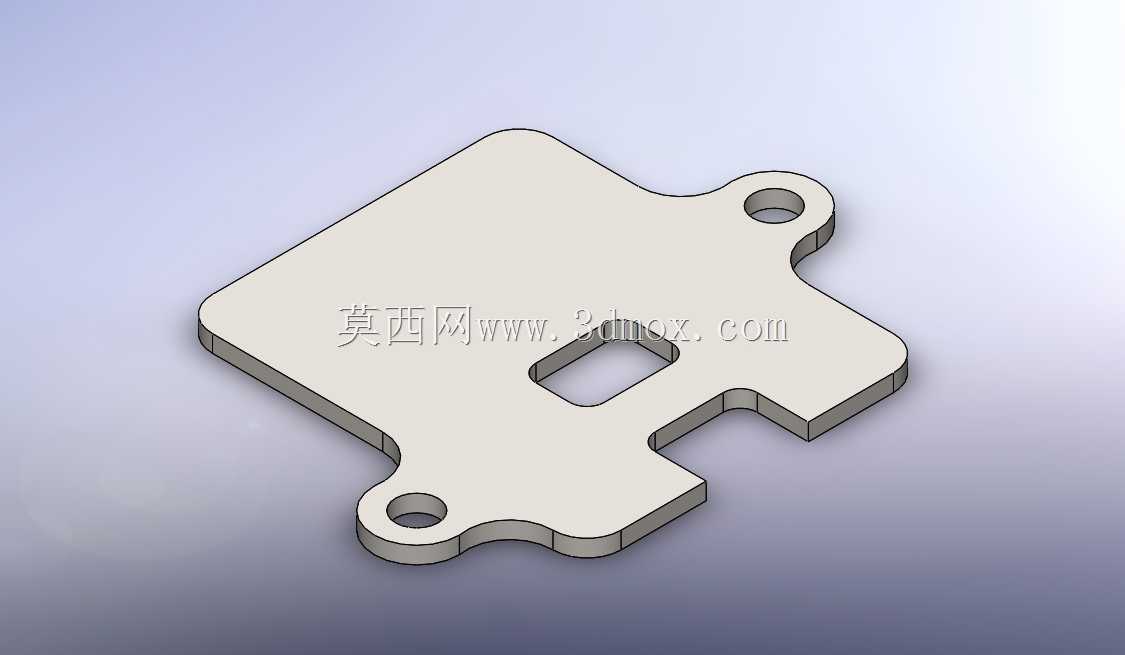

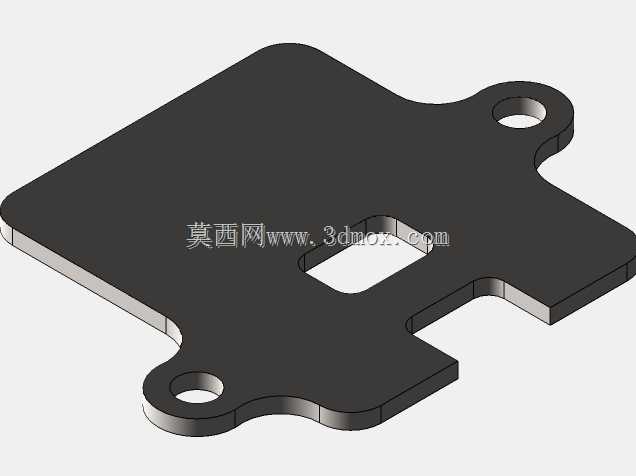

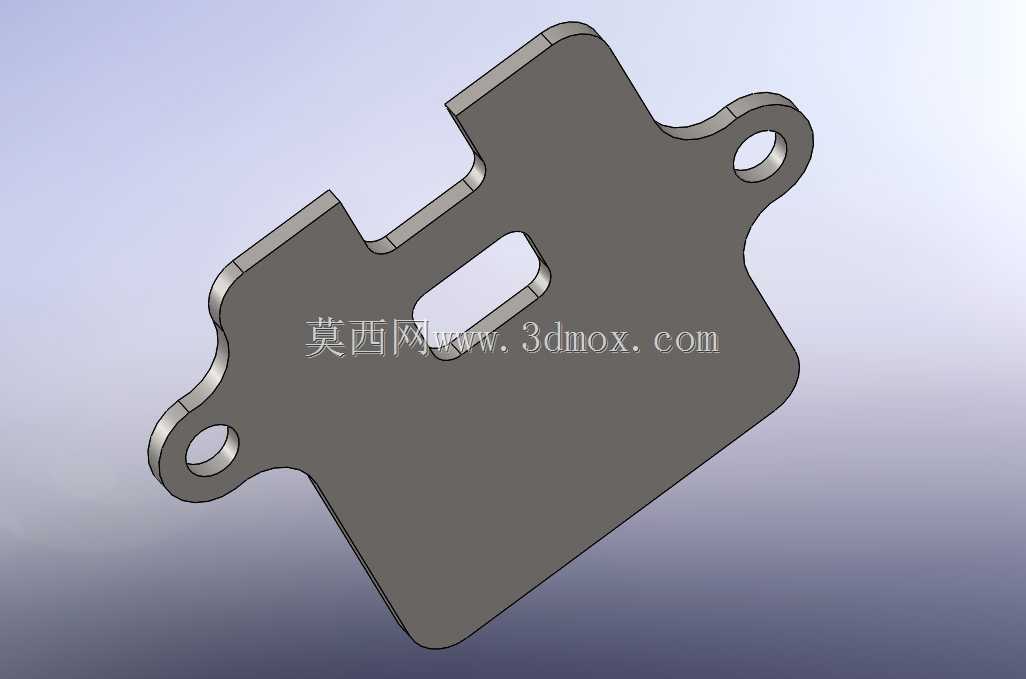

　　小型支架属于典型的安装转接件，板状本体上带有两个带孔凸耳和一个矩形避让槽。它的作用是把传感器或微动开关固定在机架上，同时让感应面处于摆臂或拨杆能够可靠触发的位置。两个凸耳孔形成稳定安装面，可降低单孔固定带来的旋转偏差；矩形槽则用于调整传感器前后位置，适配不同检测距离。这类支架在实际设备中经常需要根据现场空间修模，因此建模时保留规则的安装面和可加工孔位非常重要，弯折处也要预留合理圆角，避免热处理或折弯时产生裂纹。

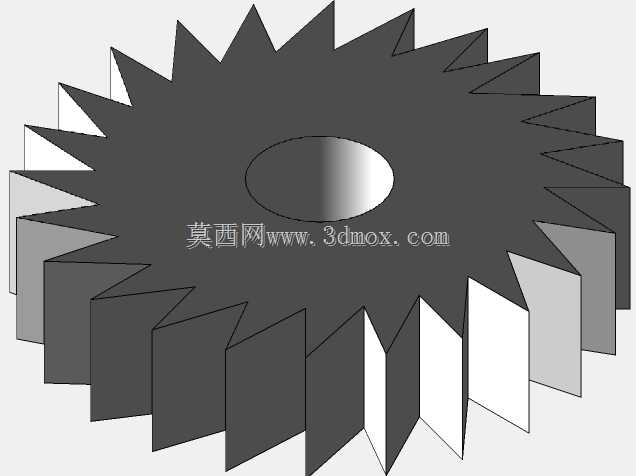

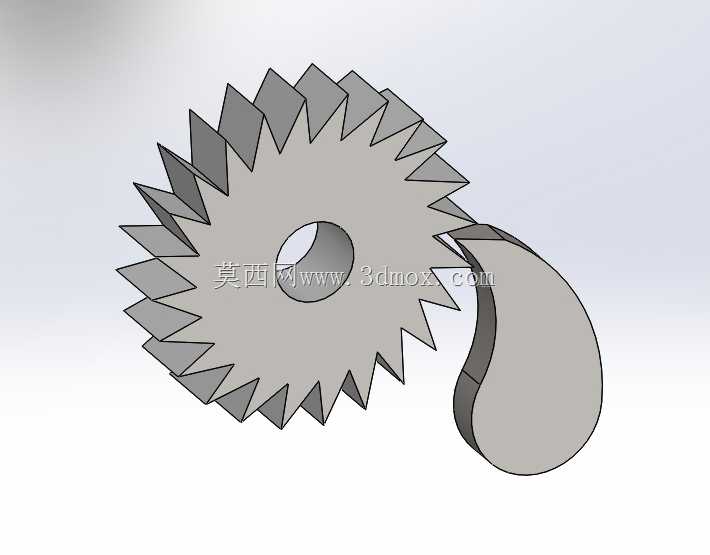

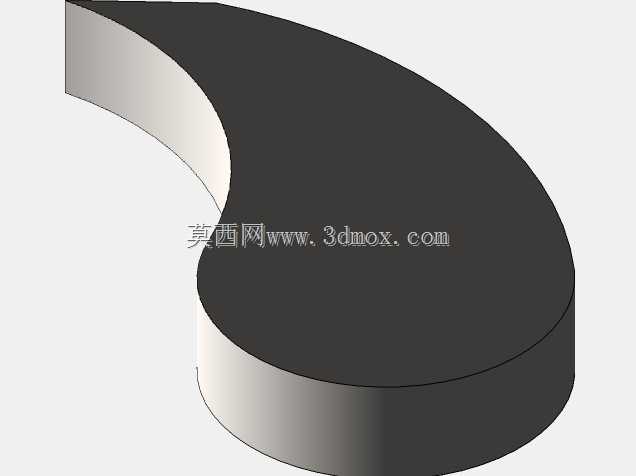

　　细长拨杆适合在空间狭窄的位置传递触发动作。其一端较宽，便于与转轴、卡扣或滑块连接；杆身逐渐收窄，能够伸入其他零件无法到达的区域。拨杆的刚度需要结合行程判断：过长或过薄会导致触发滞后，过粗则可能增加碰撞载荷。小模数齿轮虽然尺寸很小，但在需要同步转角或编码反馈的机构中十分关键。齿形、节圆和安装孔必须与轴系匹配，齿轮侧隙过小会增加转动阻力，侧隙过大又会影响信号重复性。

　　安装边界方面，这些零件大多围绕同一回转中心或局部小范围运动空间布置。摆臂的最大外轮廓决定了周边需要预留的摆动包络，基座弧形半径决定其在壳体内的容纳尺寸，支架凸耳孔距决定与机架连接的孔位，拨杆长度则决定触发点与转轴之间的距离。进行三维布局时，应先建立运动包络和静止边界，再检查紧固件、工具空间和接线方向，不能只看静止状态下的装配关系。

　　从加工角度看，板类零件适合激光切割、冲压或线切割后进行去毛刺和孔加工，带轮廓的基座可通过铣削获得较高平面度，齿轮则需要关注齿部精度和孔配合。若用于传感器检测机构，材料表面处理还应考虑耐磨性和防锈能力，因为频繁接触、粉尘和切削液会逐步影响零件尺寸与触发可靠性。整体建模过程强调孔位基准统一、运动关系清晰和装配可制造性，而不是单纯追求外观造型。
