V形带轮传动总成结构设计

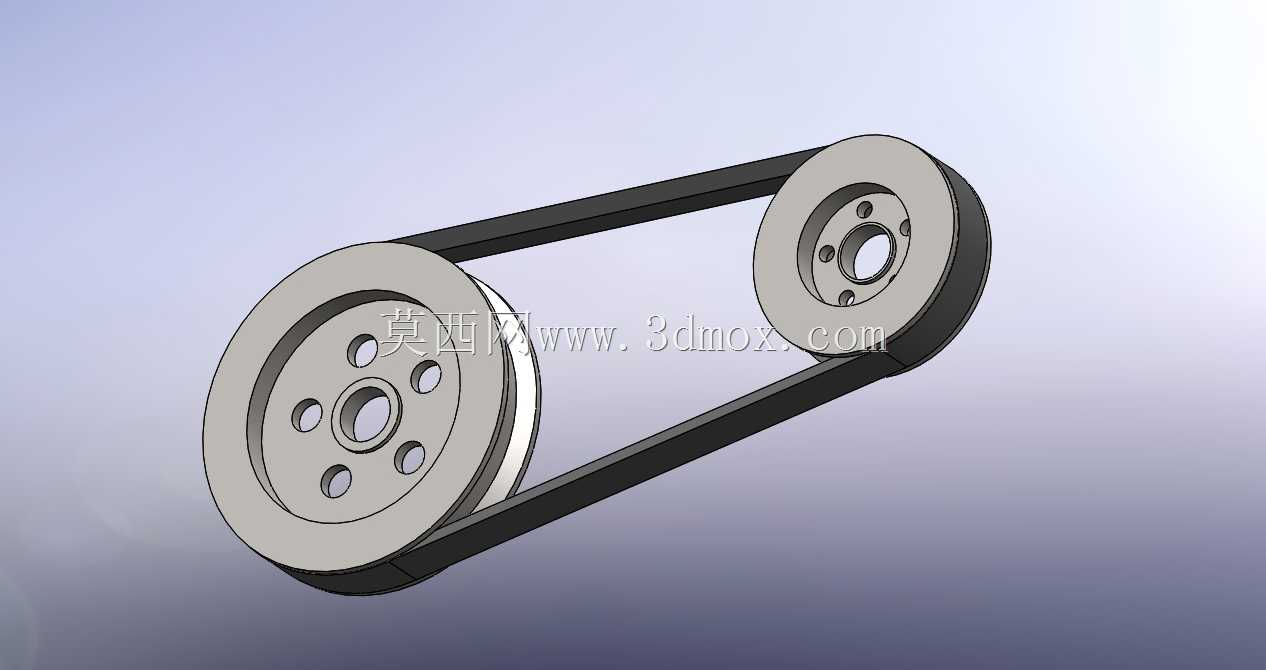

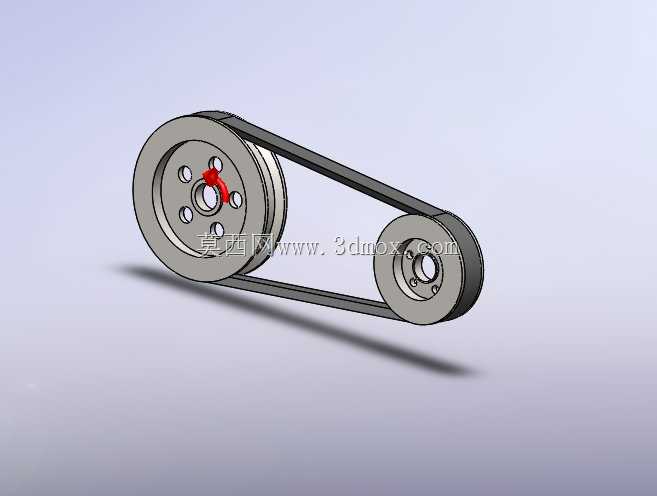

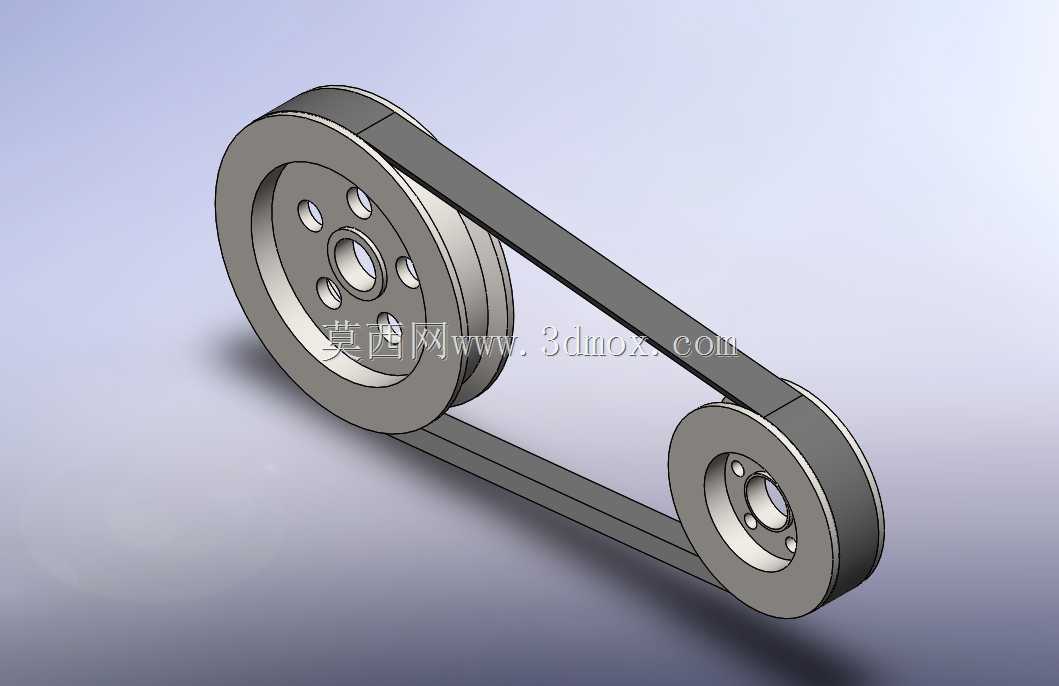

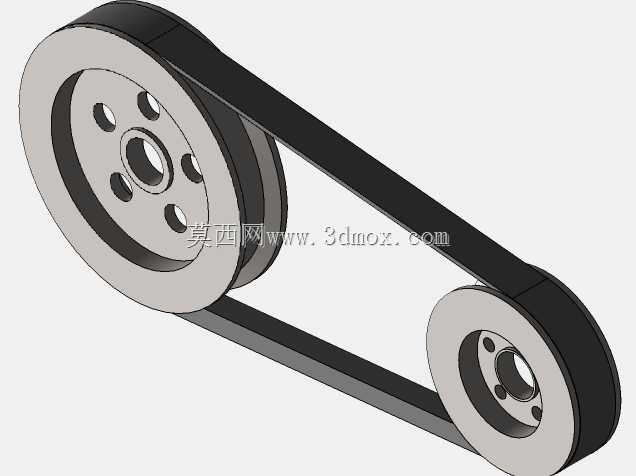

　　这套V形带与带轮组成的传动结构，在中小功率动力传递场景里十分常见，从普通输送线、小型风机、轻工设备到实验台架，都能见到类似布置。它依靠V形带两侧面与轮槽楔紧产生摩擦力，相比平带能在相同张紧条件下传递更大扭矩，同时具备缓冲吸振、运行噪声低、过载打滑保护后端零件的特点，适合两轴中心距较大、不要求严格传动比的动力链路。模型里呈现的是一大一小两个带轮与闭合V带的完整装配关系，大轮作为主动件按给定转速运转时，动力通过带与轮面之间的摩擦传递到小轮，小轮再带动负载轴旋转。两轮直径不同，决定了系统的名义速比；实际工程中还要考虑滑动率，不能把带传动当作精确同步机构使用。设计这类结构时，首先要明确传递功率、输入转速、工况系数和期望输出转速，

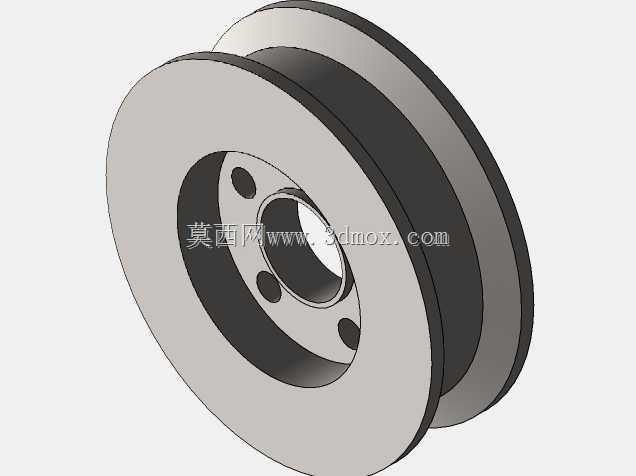

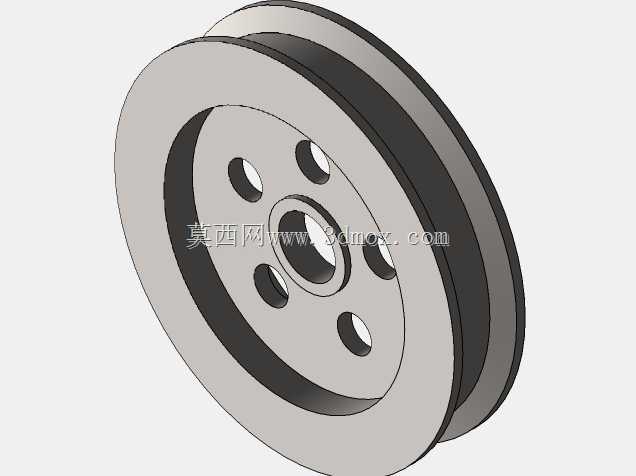

　　再据此选择带型、确定带轮基准直径、中心距和带长。小带轮直径不能选得过小，否则带的弯曲应力过大，会显著降低寿命；大带轮直径则由速比反推，但要兼顾整机空间，避免外轮廓与防护罩、机架或其他部件干涉。轮槽角度需要与所选V带型号匹配，常见楔角有34度、36度、38度等，小直径带轮因带弯曲后截面变形，槽角通常要适当减小。带轮本体一般采用铸铁材料，中小载荷场合也可用钢或铝合金；轮缘部分加工出梯形槽，轮毂部分通过键连接与轴固定，轮辐或腹板则在保证刚度的前提下减轻重量。模型中两轮都做了腹板开孔，这不仅是减重，也便于装拆、减少转动惯量，并在高速旋转时改善空气扰动。孔位分布要对称，避免不平衡量引起振动；若用于较高转速，

　　实际生产中还需做静平衡甚至动平衡校正。安装边界方面，要重点控制两轴的平行度和两轮轮槽的对中度。轴不平行会使带单边受力、磨损加快并容易脱落；带轮错位则会导致带在槽内扭曲，发热和噪声明显增加。中心距设计要留张紧调节余量，通常通过滑轨、张紧轮或电机座长圆孔实现。张紧力不能凭手感随意设定，过紧会增大轴承受力和带的拉应力，过松则打滑、传动效率下降。V带本身是标准件，选型时要按基准长度和型号查取规格，不能只凭外观近似替换。带的顶面应基本与轮槽外缘平齐，过高或过低都会改变接触状态。若空间受限，可在松边内侧加装张紧轮，但张紧轮直径不宜过小，位置也要避免让带产生反向反复弯曲。维护上，这类传动需要定期检查带的张紧度、表面裂纹和轮槽磨损；

　　多根带并联使用时要成组更换，避免新旧带受力不均。防护罩是现场安全的必要部分，既要防止人员接触旋转部件，也要考虑通风散热，避免带温过高加速老化。从建模角度看，该总成适合用于运动干涉检查、中心距校核、防护罩外形设计和教学演示。通过装配约束可以验证带在两轮上的包络是否合理，检查最小包角是否满足传递能力要求。开口传动中，小带轮包角一般不宜过小，否则有效摩擦力不足；当速比大、中心距短时，更要复核这一参数。若设备启动冲击大或经常正反转，还应在选型计算中提高工况系数，必要时改用窄V带、联组V带或齿形楔带。整体而言，这不是孤立的两个轮子加一根带，而是连接动力源与执行机构的完整传动环节。它的尺寸、槽型、中心距、张紧方式和安装精度共同决定了传动效率、噪声水平、寿命和安全性。在结构设计阶段把这些边界条件落实到三维模型中，后续出工程图、加工带轮、焊接机架和装配调试时就能减少返工，也能让现场维护人员更清楚检查重点。
