V6发动机活塞连杆组件结构设计

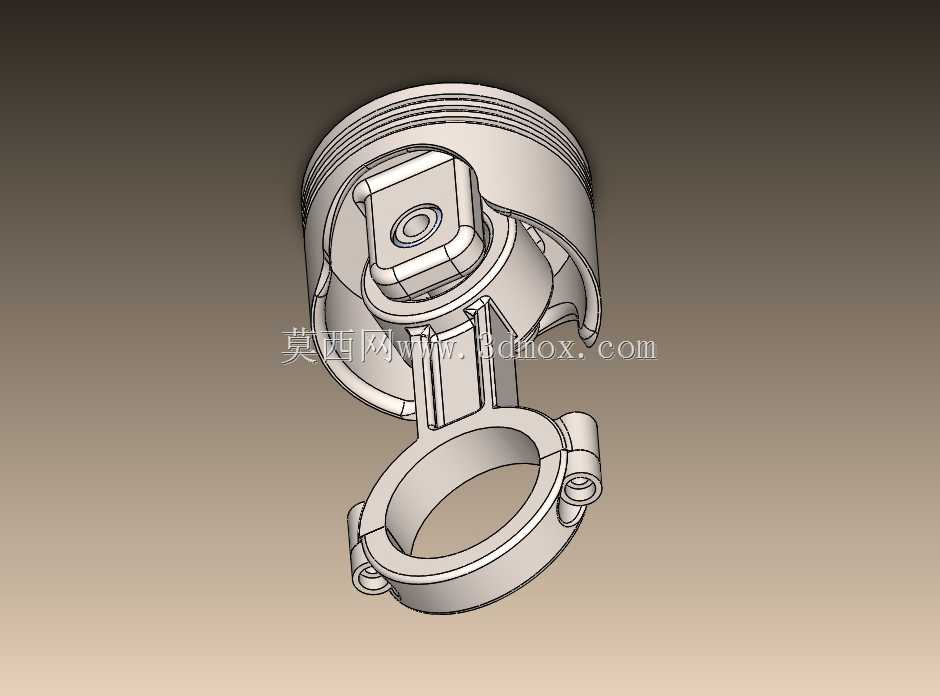

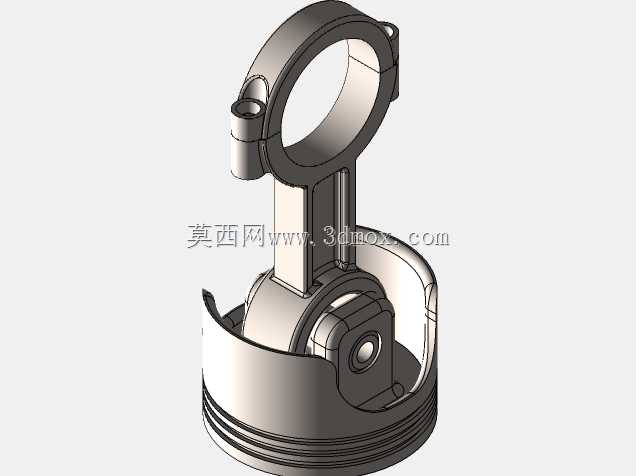

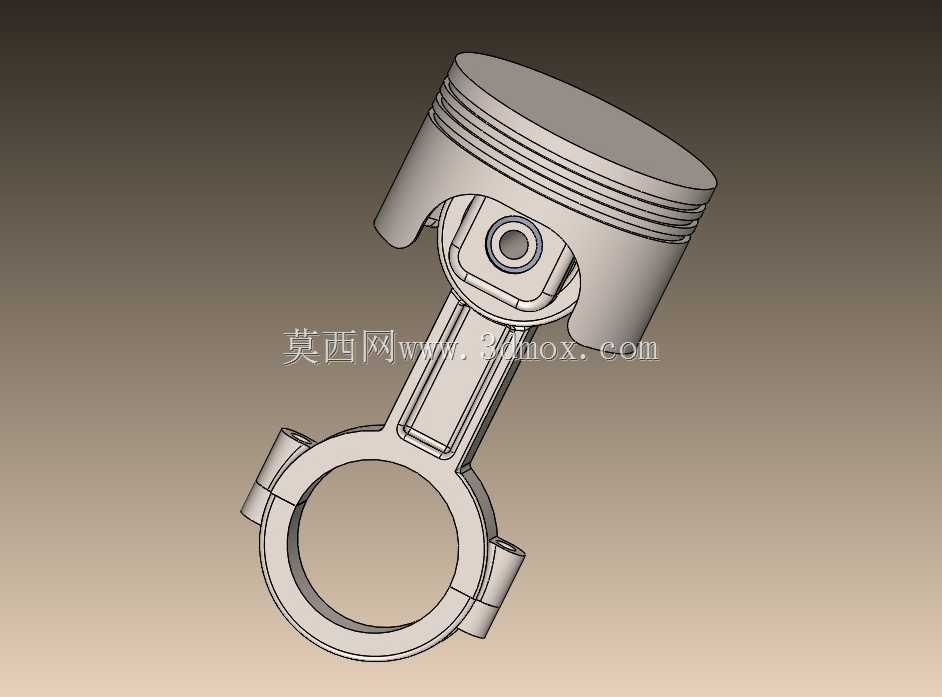

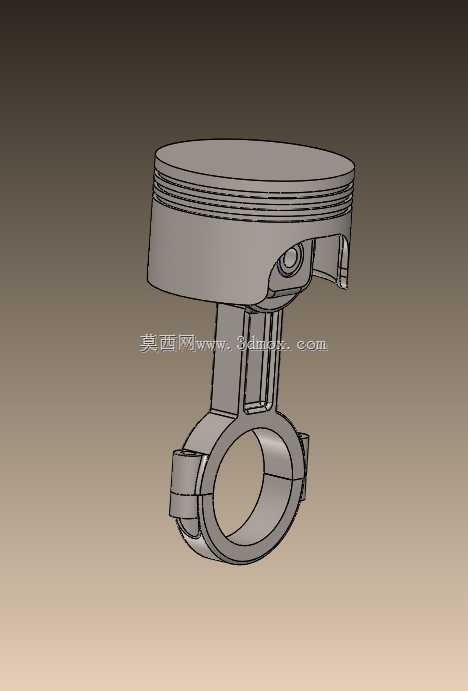

　　这套活塞连杆组件属于V6内燃机曲柄连杆机构的核心运动件，建模时把活塞、活塞销、连杆体、连杆盖以及连杆螺栓的装配关系完整还原，能够直接用于运动干涉检查、受力路径分析和教学演示。在整机布置中，V型夹角两侧各布置三缸，活塞在气缸内做往复直线运动，通过连杆把燃气爆发压力传递给曲轴，再转化为旋转扭矩输出；这一部件的设计合理性，直接影响发动机的振动水平、摩擦损耗、可靠性和高转速承载能力。

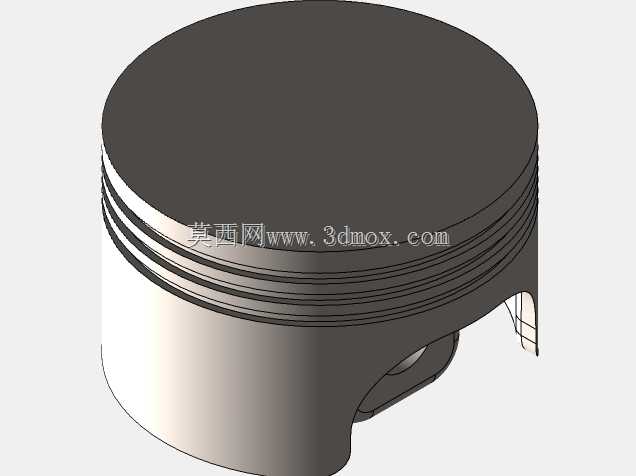

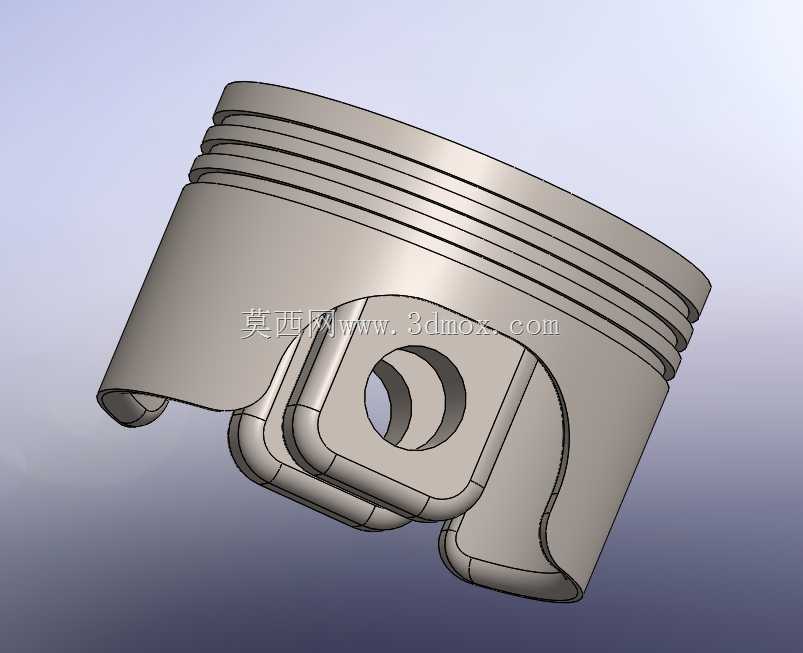

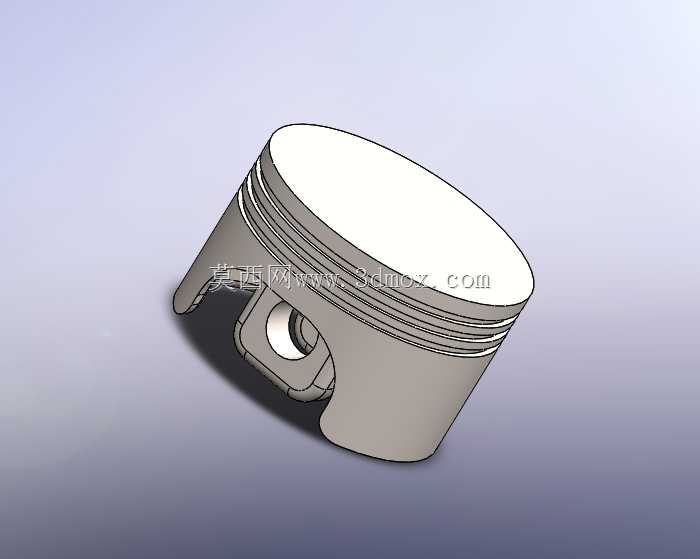

　　从实际工况看，活塞顶部直接接触燃烧室高温高压燃气，工作中要承受周期性冲击载荷、热膨胀和侧向力。因此模型在头部保留了环带结构，可对应气环与油环的安装位置：气环负责密封燃气，油环负责刮除缸壁多余机油。环岸高度、环槽宽度和背隙空间都需要与活塞环、缸套配合尺寸匹配，若边界控制不当，容易出现卡环、窜油或热态抱死。活塞裙部在侧推力作用下沿缸壁导向，外形并非理想圆柱，实际加工中通常会采用椭圆和中凸变轮廓设计，以补偿热变形并保持均匀油膜；三维建模阶段保留这些结构，有助于后续在装配体中校核冷态与热态间隙。

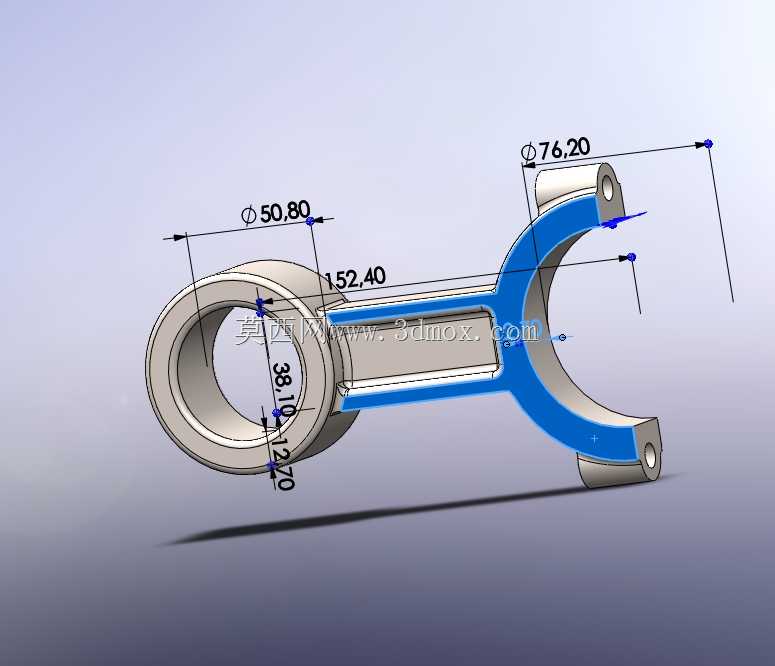

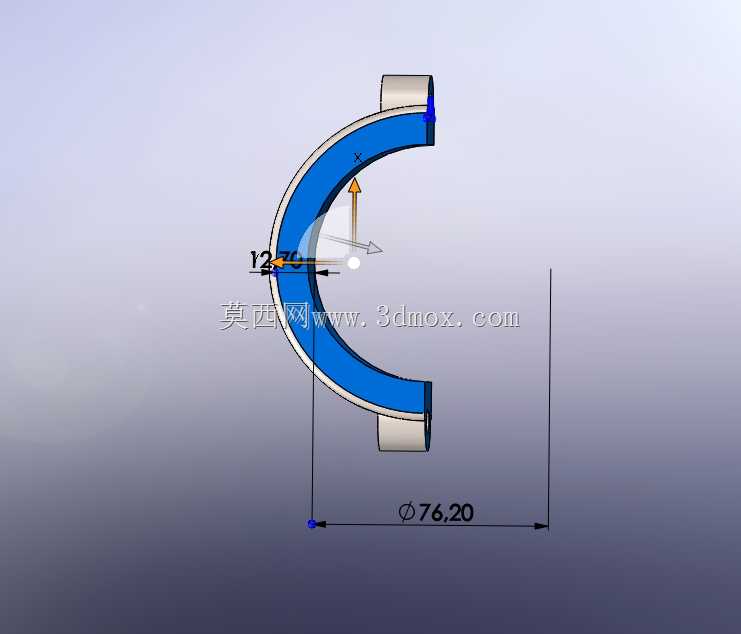

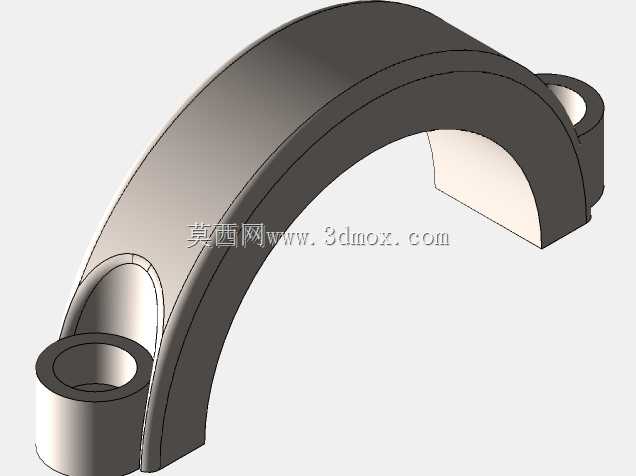

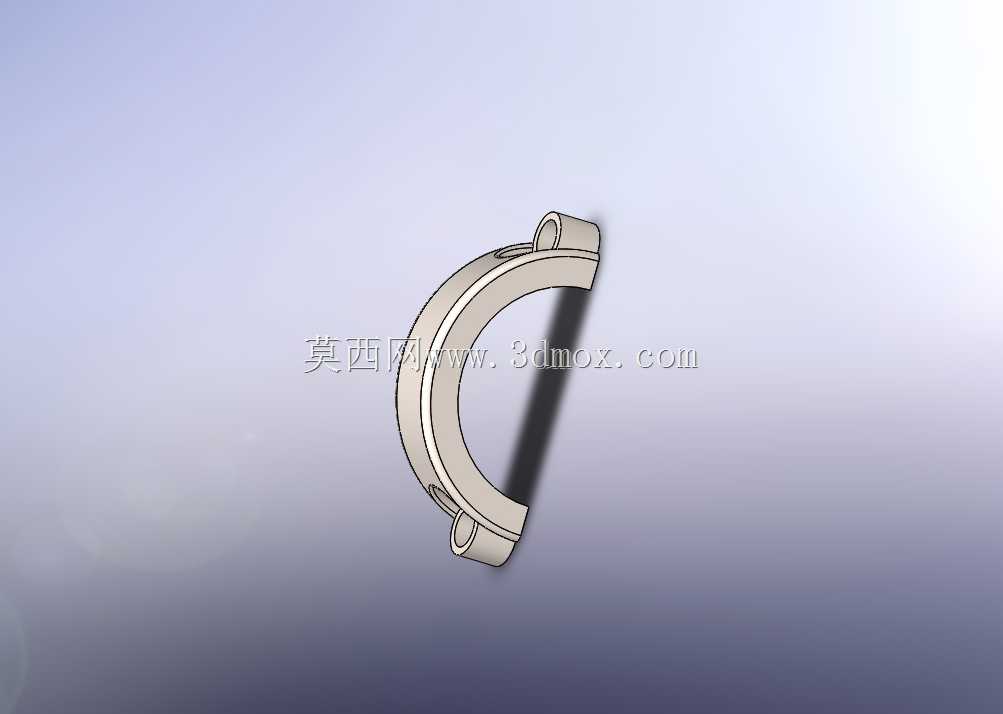

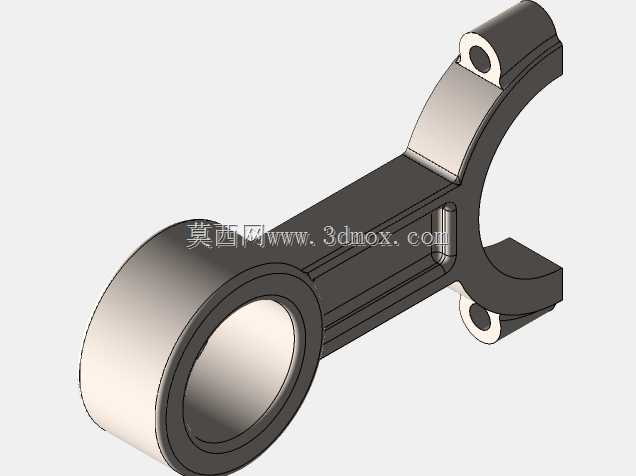

　　连杆部分采用分体式大头结构，连杆盖通过两个螺栓与杆身定位连接，便于在发动机装配时跨过曲轴连杆轴颈进行安装。模型中可以看到大、小头孔的基本形态以及杆身过渡区域，这类结构在真实设计中需要重点关注螺栓预紧力、轴瓦过盈量、大头孔圆度以及杆身疲劳强度。连杆小头通过活塞销与活塞连接，销座区域承担活塞销传来的爆发压力，因此销孔内侧、小头端部和杆身过渡圆角都属于应力集中位置，结构设计时不能只追求外观光顺，还要结合有限元结果对壁厚和圆角进行迭代。

　　在安装边界方面，活塞外径必须与气缸内径形成规定配合，活塞销孔轴线与活塞轴线的垂直度、销孔与连杆小头的同轴度，都会影响活塞在缸内的偏磨情况。连杆大头孔需要与曲轴连杆轴颈及轴瓦匹配，其侧向宽度不能与曲轴平衡块、缸体主轴承壁或相邻连杆发生干涉；对于V6发动机，同一曲柄销上可能并列布置两个连杆，两列连杆的厚度、轴向定位和倒角空间必须同步校核。连杆螺栓的布置位置也不是孤立确定的，它既影响大头刚度，也决定装配工具是否有足够操作空间。

　　设计思路上，这类组件不能脱离整机参数单独建模。活塞压缩高度决定销孔相对环带和裙部的位置，也会影响连杆长度、曲轴中心高和缸体高度；连杆长度则影响摆角、侧推力和活塞侧向敲击噪声。较短的连杆虽然有利于降低整机高度，但会增大活塞侧压和摩擦损失；较长的连杆可改善运动平顺性，却会提高发动机轮廓尺寸和重量。三维模型把这些几何关系串联起来，能够在方案阶段快速评估不同冲程、缸径和连杆比带来的布置差异。

　　从应用场景看，这类模型既可用于发动机概念设计阶段的总体协调，也可用于维修培训、装配动画制作和工程教学。对结构设计人员而言，模型的价值不在于单纯展示零件形状，而在于通过完整装配体理解热膨胀、润滑、密封、承载和装配路径之间的耦合关系。比如活塞销挡圈槽、连杆盖定位方式、螺栓头避让空间、油孔走向等细节，都会在实际产品中转化为明确的工艺和可靠性要求。

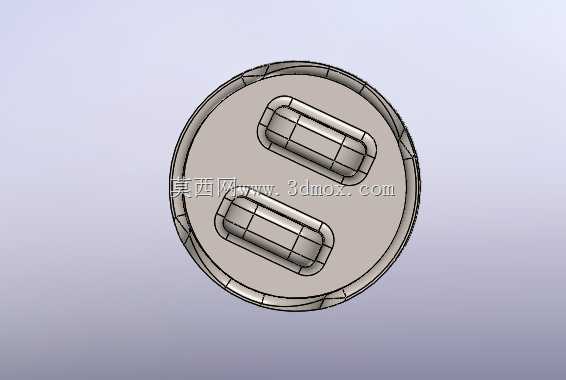

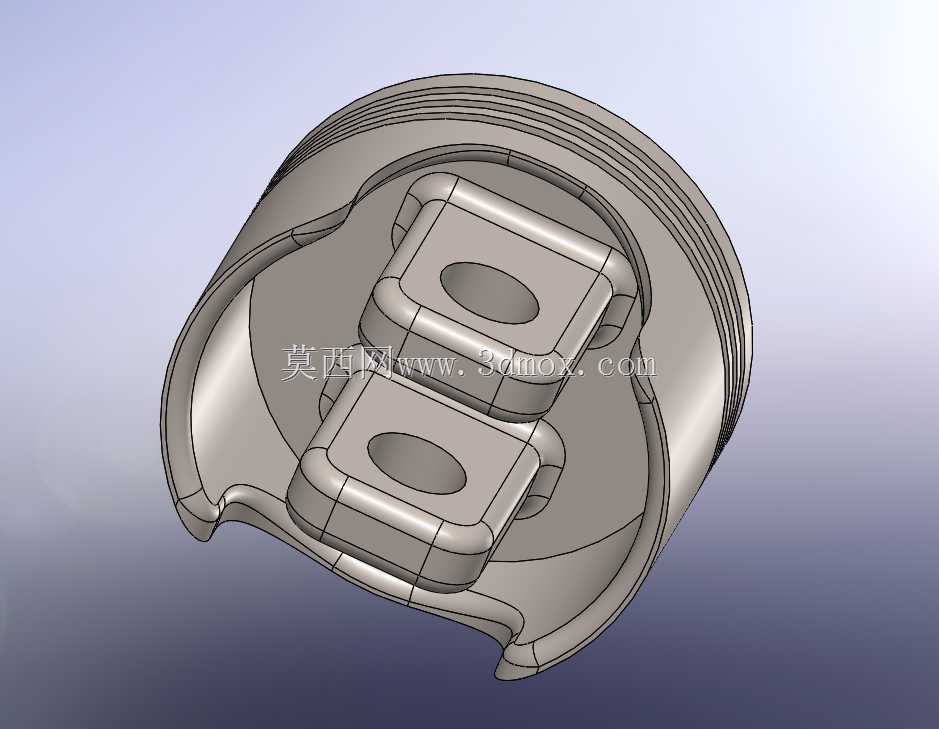

　　在建模处理上，活塞内腔需要兼顾减重和刚度，壁厚过薄会导致热变形和疲劳裂纹，过厚则增加往复质量，进而加大曲轴平衡负担。连杆杆身常见的工字形截面也是在抗弯刚度与重量之间取平衡，尤其在高转速发动机中，往复质量和旋转质量的控制直接关系到轴承负荷与NVH表现。若后续要进行工程细化，还需要在现有几何基础上补充活塞环、轴瓦、卡簧、油孔和精确倒角，并与缸盖、缸套、曲轴、冷却系统和润滑系统模型进行联合装配检查。

　　总体来看，这套组件围绕V6发动机真实工作需求构建，覆盖了活塞导向密封、连杆传力、曲轴连接和装配避让等关键结构要素。它不是静止的展示件，而是燃烧压力、惯性力、热负荷与制造装配约束共同作用下的运动机构核心。通过三维方式把这些边界固化下来，设计人员能够更直观地判断缸径、冲程、压缩高度、连杆摆角和曲柄销空间之间的匹配关系，从而为后续详细设计、仿真分析和样机制造提供可靠的结构基础。
