螺旋锥齿轮带花键轴结构设计

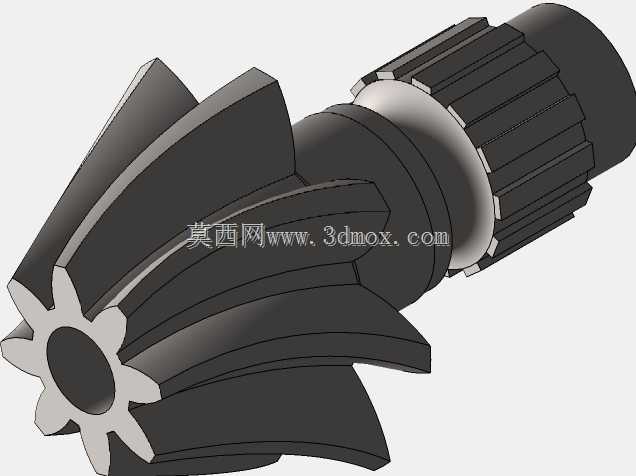

　　在差速器、机床分度头、小型农机传动箱这类需要相交轴动力传递的工位里，螺旋锥齿轮的承载表现和啮合平顺度，直接决定整套传动机构的运行寿命与噪音水平。这个零件把主动螺旋锥齿和末端外花键轴做成一体式结构，省去了齿轮与轴之间的键连接、过盈装配环节，从根源上消除了配合面打滑、装配偏心的隐患，很适合安装空间紧凑、传递扭矩偏大、换向频繁的传动场景。

　　从实际使用逻辑来看，螺旋锥齿的轮齿呈弧形螺旋状分布在锥面上，相比直齿锥齿轮，它的啮合过程是渐进式的：轮齿从一端开始接触，顺着齿向逐步扫过整个齿面，不会出现直齿突然全齿啮合的冲击，因此在中高速运转时噪音更低，单齿承受的瞬时载荷也更小。一体式轴身的设计，让齿轮啮合产生的径向力、轴向力可以直接通过轴段传递到两端支撑轴承，力流路径短，刚性更足，在频繁正反转的工况下也不容易出现轴齿连接松动的问题。末端的外花键结构，用来和外部传动套、联轴器或者离合部件配合，多齿同时承载的特性让它传递扭矩的能力远大于单键连接，对中性也更好，装拆时不需要额外敲击配合面，维护便利性更强。

　　做结构设计时，首先要锁定的是安装边界。轴段的直径要和所选轴承的内孔匹配，轴承的跨距要根据齿轮受力点的位置来定，尽量让齿轮位于两个支撑轴承之间，减少悬臂量，以此降低轴端的挠度，避免轮齿啮合时出现偏载。齿轮的分锥角要和配对从动锥齿轮完全对应，两者的轴线交点必须重合，安装距的公差要严格控制，一旦交点偏移，轮齿接触区就会跑到齿端，轻则磨损加剧，重则出现断齿。螺旋角的选取要兼顾轴向力方向和轴承选型，要让运转时产生的轴向力指向轴承的承载侧，避免轴承承受额外的反向冲击。

　　建模过程中，齿部的成型是核心环节。先根据传动比确定齿数、模数和分锥角，再通过螺旋角参数生成弧形齿线，把齿廓沿齿线扫描后和锥坯做布尔运算，轮齿的厚度要从大端到小端平滑过渡，齿根处要保留足够的圆角，避免应力集中。轴身部分要设计定位轴肩，轴肩的高度要满足轴承内圈的定位要求，同时不能超过轴承内圈的倒角尺寸，保证轴承能贴紧定位面。花键段的齿形、齿数和配合长度要符合对应标准，齿端要加工出倒角，方便外部花键套顺利导入，花键收尾处要留有退刀空间，避免加工时刀具和轴身发生干涉。

　　在实际选型应用里，这类一体式螺旋锥齿轮轴常用在电动工具的减速头、园林机械的传动箱、输送线的转角传动机构中。它不需要额外配置齿轮和轴的连接紧固件，整体零件数量少，装配时只需要把轴穿入箱体，装上两端轴承和锁紧件，再调整好和从动齿轮的啮合间隙即可。齿面的接触区可以通过调整轴承处的调整垫片厚度来修正，保证满载时接触痕迹落在齿面中部，充分发挥螺旋锥齿轮的承载优势。轴的材质通常选用渗碳钢，齿面做硬化处理，芯部保留足够韧性，既能承受啮合时的接触应力，又能抵御冲击载荷，轴颈和花键部位的精度要和轴承、配合件的精度等级匹配，避免出现运转不同心的问题。
