3D打印面装轴环夹紧安装构件

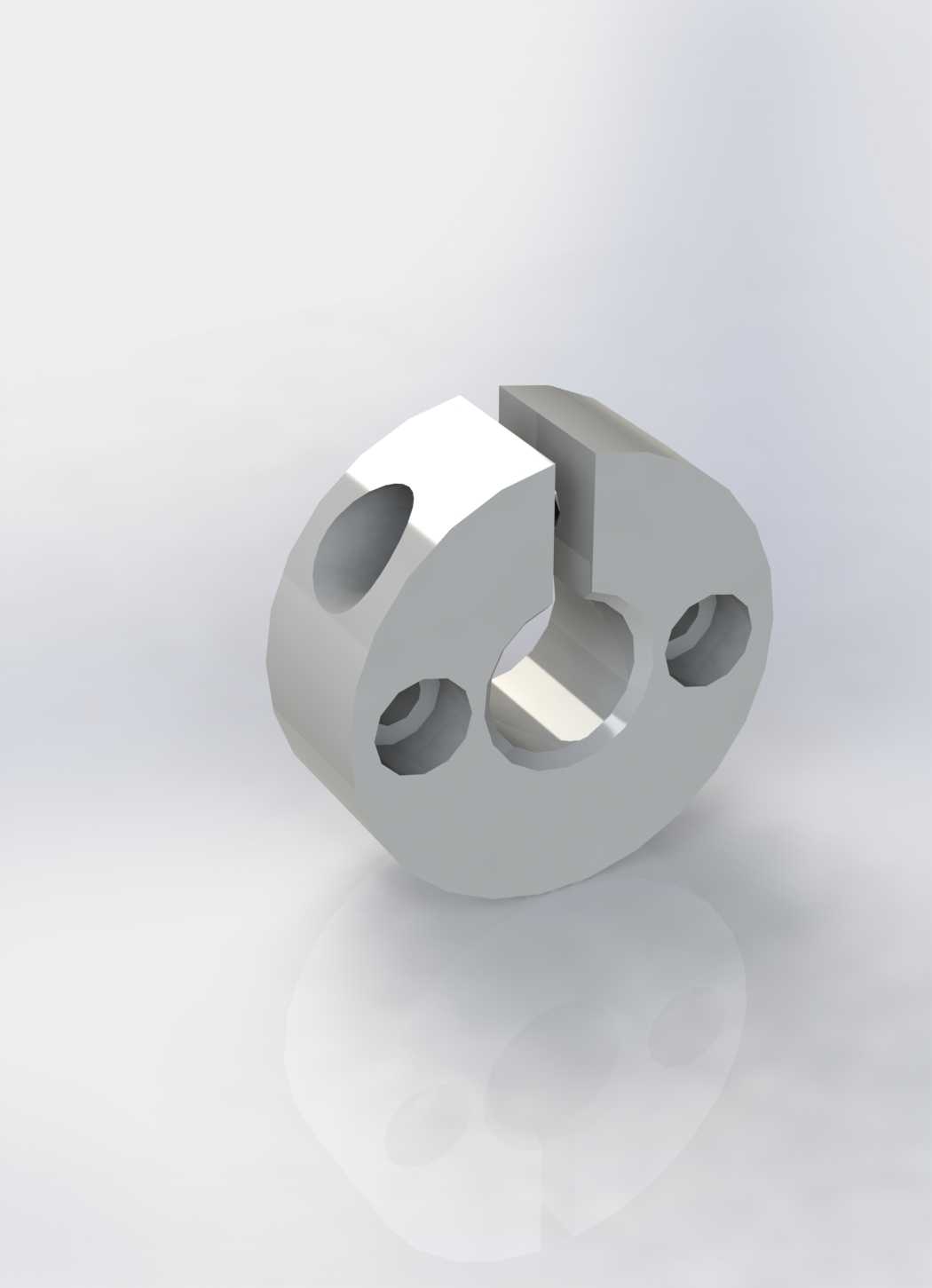

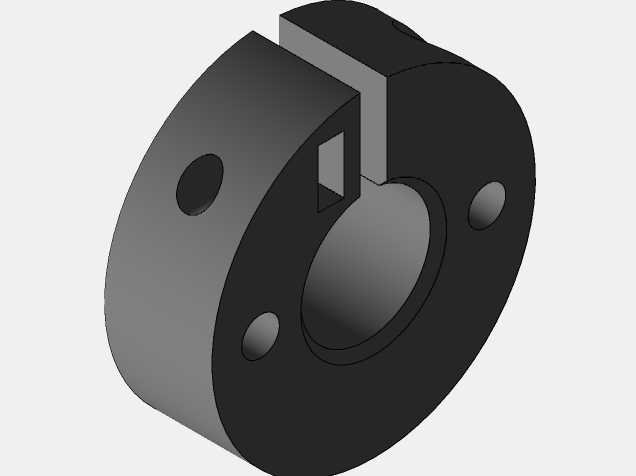

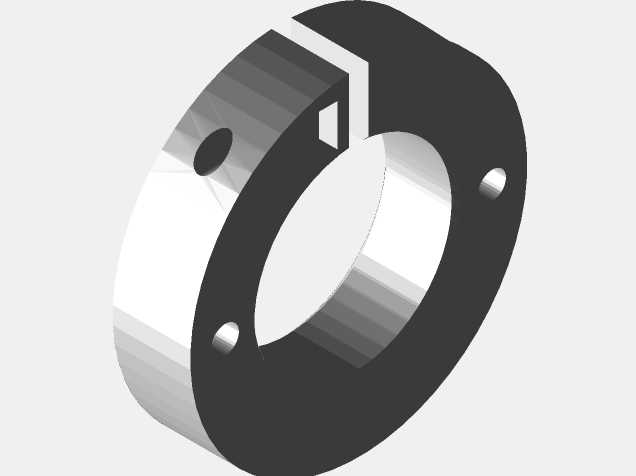

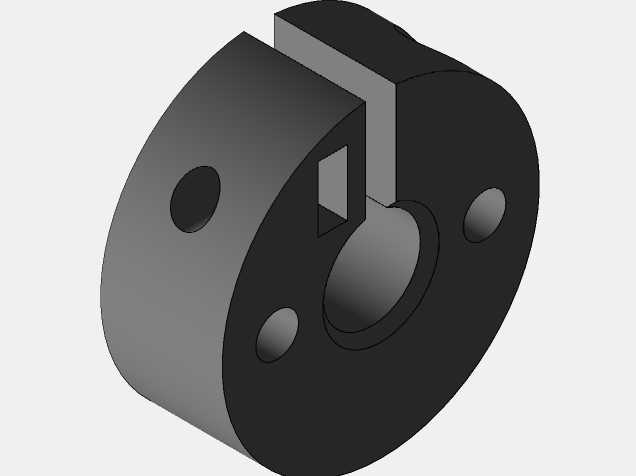

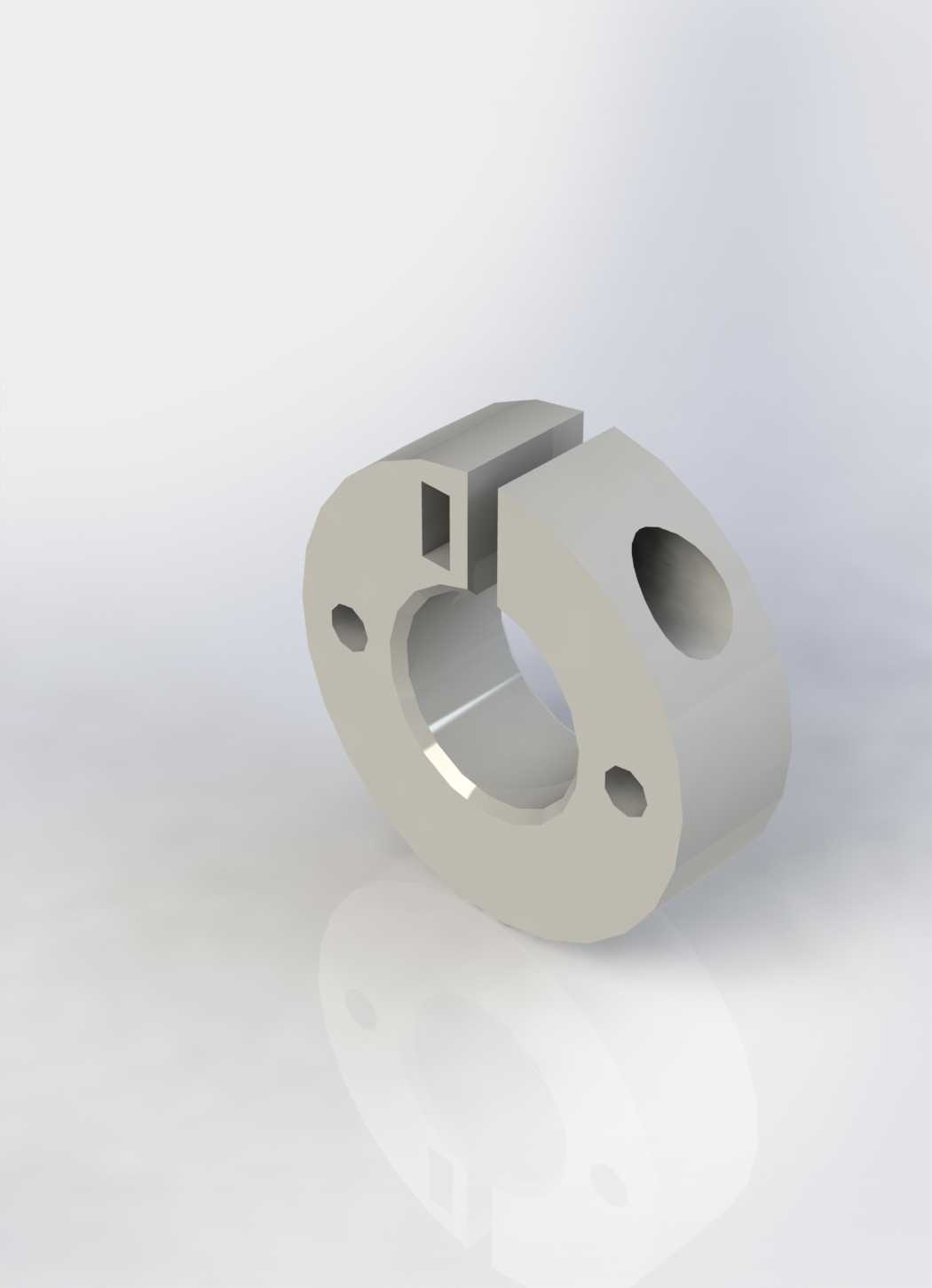

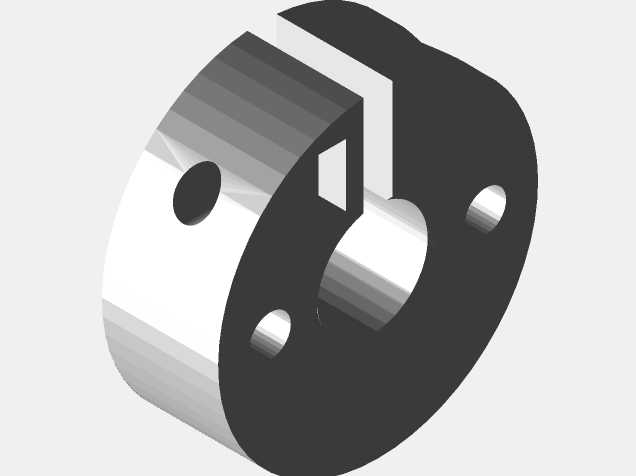

该构件主要应用于轻量化机械装配、桌面级实验设备搭建、创客项目改装以及小型自动化模组的轴系固定场景，尤其适配采用3D打印工艺制作的非标设备框架，可在不破坏轴体表面的前提下完成轴端部件的定位与锁紧，解决小尺寸轴系轴向窜动、周向偏移的常见装配问题。在实际使用中，该构件可配合公制M3规格的标准螺母与螺栓完成锁紧操作，既可以作为轴端挡块限制轴上零件的轴向位移，也可作为安装基座将轴系组件固定在平板类安装面上，适配直径范围在6-12mm的光轴类零件，广泛用于小型输送辊组、桌面级机械手关节定位、3D打印机运动轴限位、实验测试工装的轴件固定等场景。从功能特性来看，该构件采用分体式夹紧的结构逻辑，主体为带中心轴孔的类椭圆盘状结构，中心轴孔用于穿入待固定的光轴，盘体上对称分布的四个通孔用于穿入安装螺栓，可将整个构件锁紧在预设的安装平面上；轴孔一侧开设的开口缝隙配合顶部的锁紧平面，当拧紧对应位置的紧固件时，开口缝隙产生弹性形变，抱紧穿过中心孔的轴体，依靠接触面的静摩擦力实现轴件的固定，无需在轴体上加工键槽、定位孔等结构，不会削弱轴体的结构强度，同时可实现轴件固定位置的无级调整，适配不同安装位置的定位需求。在设计思路上，该构件充分考虑3D打印工艺的成型特性，整体采用无支撑的结构设计，所有安装孔位均为垂直于打印平面的直孔，无需添加额外支撑即可完成打印，有效降低打印后的后处理工作量；外形采用圆弧过渡的流线型轮廓，避免打印过程中出现应力集中导致的翘曲变形，同时去除不必要的冗余材料，在保证结构强度的前提下尽可能降低构件自重，适配轻量化设备的减重需求。从安装边界来看，该构件整体最大外轮廓尺寸约为48mm×32mm×16mm，中心轴孔的公称直径适配常用的8mm直径光轴，四个安装孔的中心距符合标准20mm间距的铝型材安装孔位规范，可直接固定在欧标2020铝型材的端面或槽面上；安装时需预留至少5mm的螺栓操作空间，构件与安装面的贴合平面平面度公差控制在0.2mm以内，保证安装后不会出现偏载导致的轴系卡滞问题；开口缝隙的宽度设计为2mm，当采用PLA、ABS等常见3D打印材料制作时，锁紧时的最大形变余量可满足0.1-0.3mm的轴径公差适配范围，无需额外加工即可适配多数市售标准光轴的尺寸公差。
