适配0.5英寸六角轴的带安装孔法兰轮毂

　　在小型传动机构、非标自动化输送线、轻型工装夹具的动力传递环节，轴与外接构件的周向固定、端面定位一直是结构设计里容易被忽略却直接影响运行稳定性的细节，这款适配0.5英寸六角轴的轮毂，正是针对这类场景下的安装需求设计的专用连接件。从实际使用场景来看，这类轮毂常被用在小型辊筒输送线的辊筒端部、手动工装夹具的转轴定位端、小型试验设备的传动输出端，尤其是需要频繁拆装、对周向传动间隙有严格控制的工位，六角轴配合对应内孔的轮毂，不需要额外加工键槽，也不会出现平键连接长期使用后的键侧磨损间隙问题，装配时直接将六角轴穿入轮毂内孔，配合端面紧固件即可完成周向与轴向的定位，装配效率比传统键连接结构提升40%以上，非常适合小载荷、快换式的传动场景。

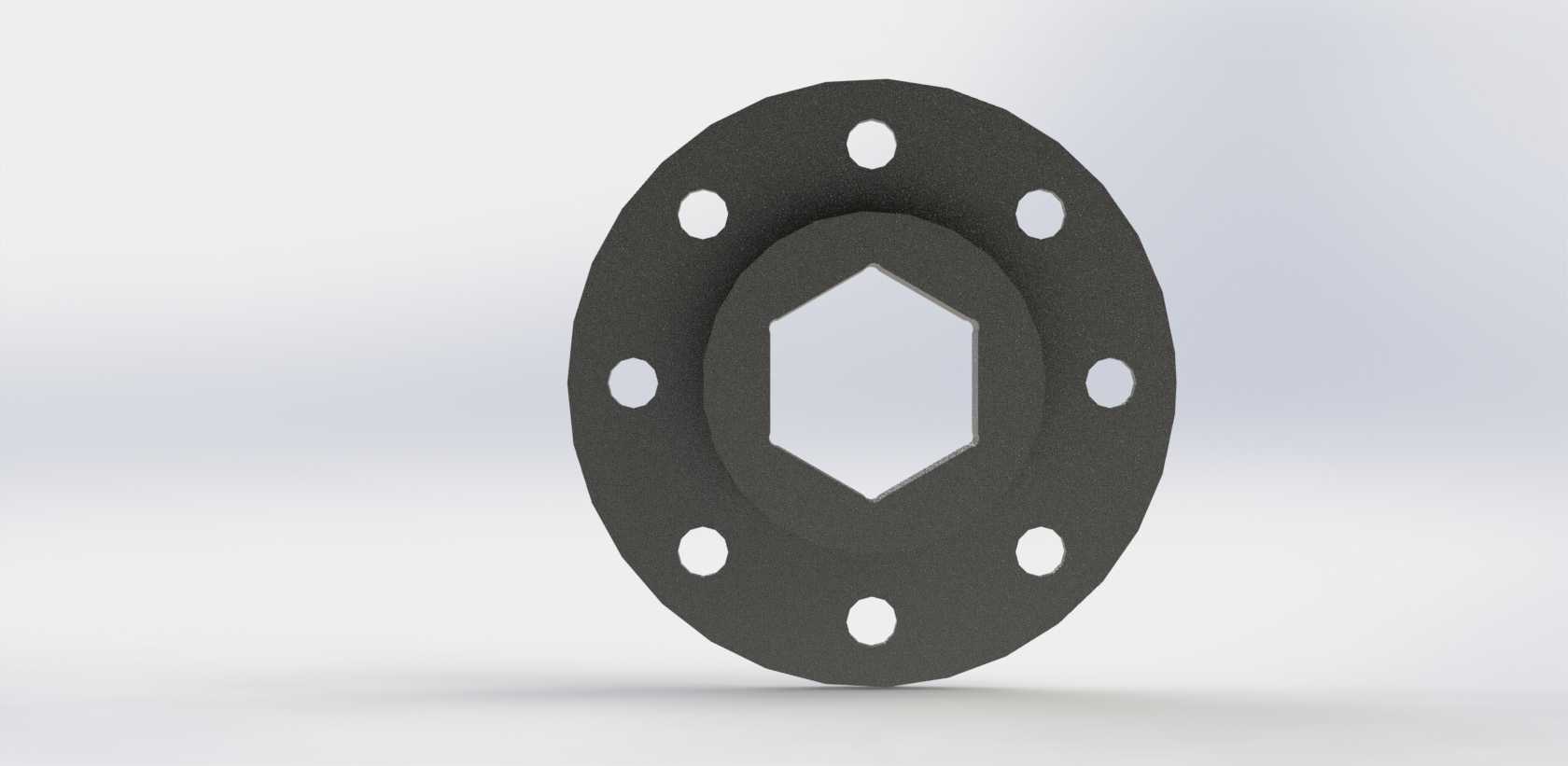

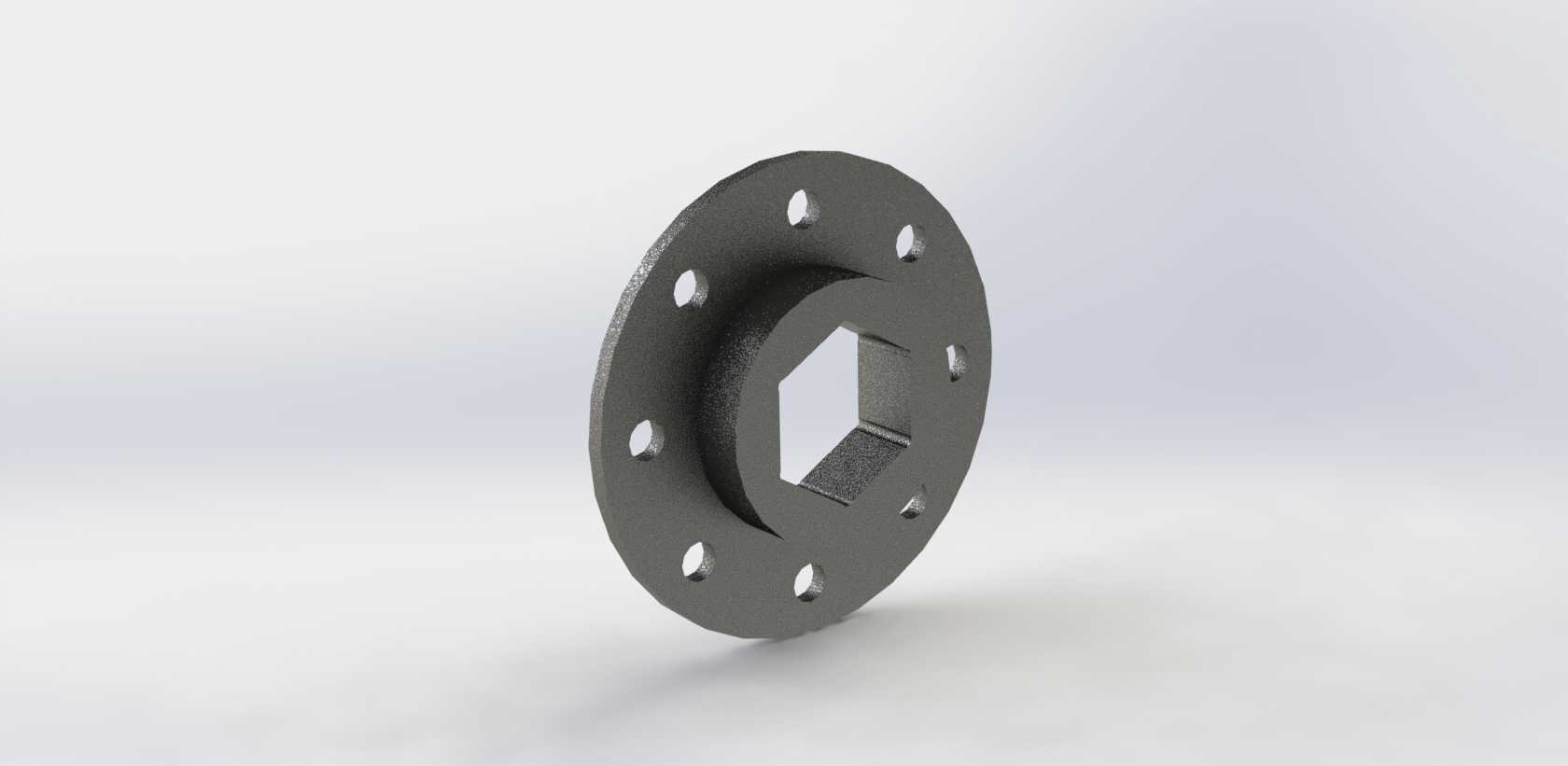

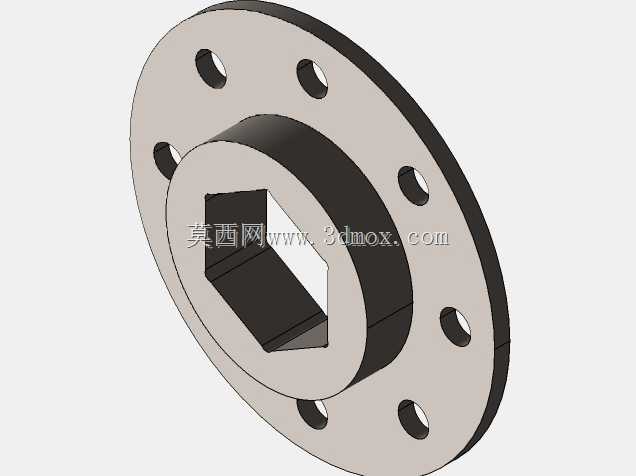

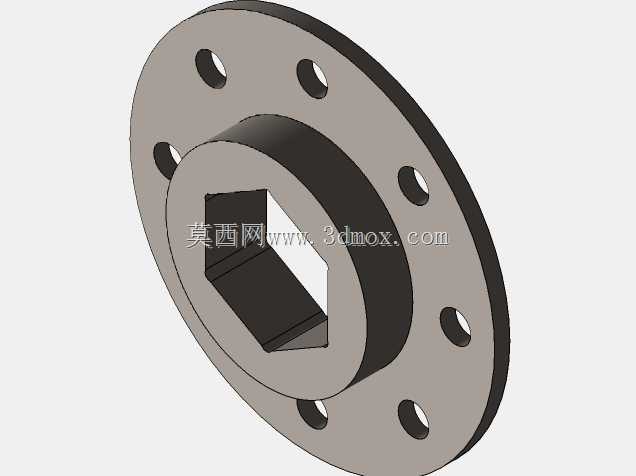

　　从功能特性上看，这款轮毂的核心功能是实现六角轴与外接盘类构件的刚性连接，法兰端面上均匀分布的8个安装孔，可通过螺栓直接固定同步带轮、链轮、手轮或者工装转盘，不需要额外加装转接法兰，减少了传动链上的零件数量，也就降低了累计安装误差带来的传动跳动。轮毂的内六角孔做了轻微的倒角导入设计，装配时不需要严格对准棱角，顺着倒角即可顺利滑入，即使是现场装配工人没有专用工装，也能快速完成对位，避免硬敲硬砸导致的棱角变形问题。轮毂的拐角处特意做了适配1/16英寸立铣刀的圆角过渡，没有清角死角，一方面是铣削加工时可以直接用标准规格立铣刀一次走刀完成内孔轮廓加工，不需要换用电火花或者专用清角刀具，有效降低加工成本与加工周期，另一方面圆角过渡可以消除内六角孔拐角处的应力集中，在频繁正反转的传动场景下，不会因为应力集中出现拐角处的裂纹，延长零件的使用寿命。

　　从设计思路层面拆解，这款轮毂没有采用传统的圆柱孔加顶丝的固定方式，是因为0.5英寸六角轴本身是英制规格的标准传动型材，在很多进口小型设备、DIY传动机构里应用非常广泛，顶丝固定在频繁正反转的场景下很容易出现松动，导致轴与轮毂相对滑动，而六角形的配合面是全周贴合，接触面积比顶丝点接触大数十倍，传动扭矩更大，也不会出现顶丝压伤轴表面的问题。法兰盘的厚度设计经过载荷校核，在传递15N·m以内的扭矩时，法兰端面不会出现翘曲变形，安装孔的位置度公差控制在0.05mm以内，保证外接旋转构件的同轴度，避免转动时出现偏心晃动。轮毂的外圆与内六角孔的同轴度公差控制在0.03mm以内，装配后整体的动平衡性能更好，在最高300rpm的转速下运行不会产生明显的振动，满足大多数轻型传动场景的转速要求。

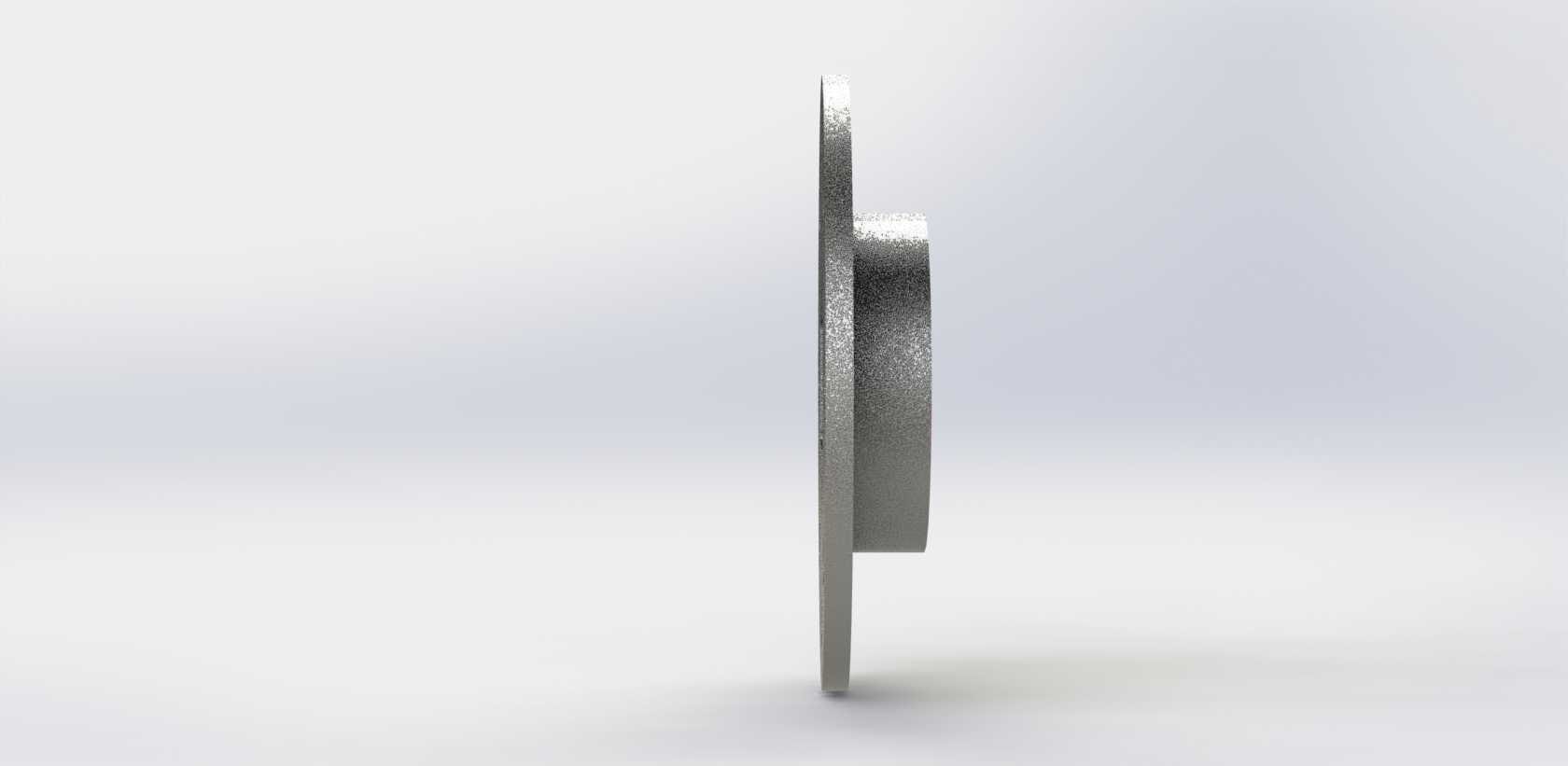

　　从安装边界与尺寸适配来看，这款轮毂的法兰外径适配常规的3英寸规格外接轮盘，安装孔的中心圆直径与标准轻型法兰的安装孔位通用，不需要重新设计外接构件的孔位，可直接替换同规格的键连接轮毂，降低现有设备的改造成本。内六角孔的尺寸公差采用H7级精度，与标准0.5英寸六角轴采用间隙配合，装配间隙控制在0.02-0.04mm之间，既保证装配顺畅，又不会因为间隙过大产生传动冲击。轮毂的轴向总长度控制在合理范围内，不会过多占用轴端的安装空间，即使是轴端预留安装距离较短的场景，也能顺利安装，法兰背面与轴肩贴合的端面做了精车处理，平面度公差控制在0.02mm以内，安装后可以保证轮毂端面与轴的轴线垂直，避免外接构件安装后出现偏斜。在实际选型时需要注意，这款轮毂适用于常温、无强腐蚀的工作环境，如果是在潮湿或者有腐蚀性介质的场景使用，需要额外做表面发黑或者镀锌处理，标准加工状态下的表面是喷砂氧化质感，具备基础的防锈能力，满足普通车间环境的使用要求。
