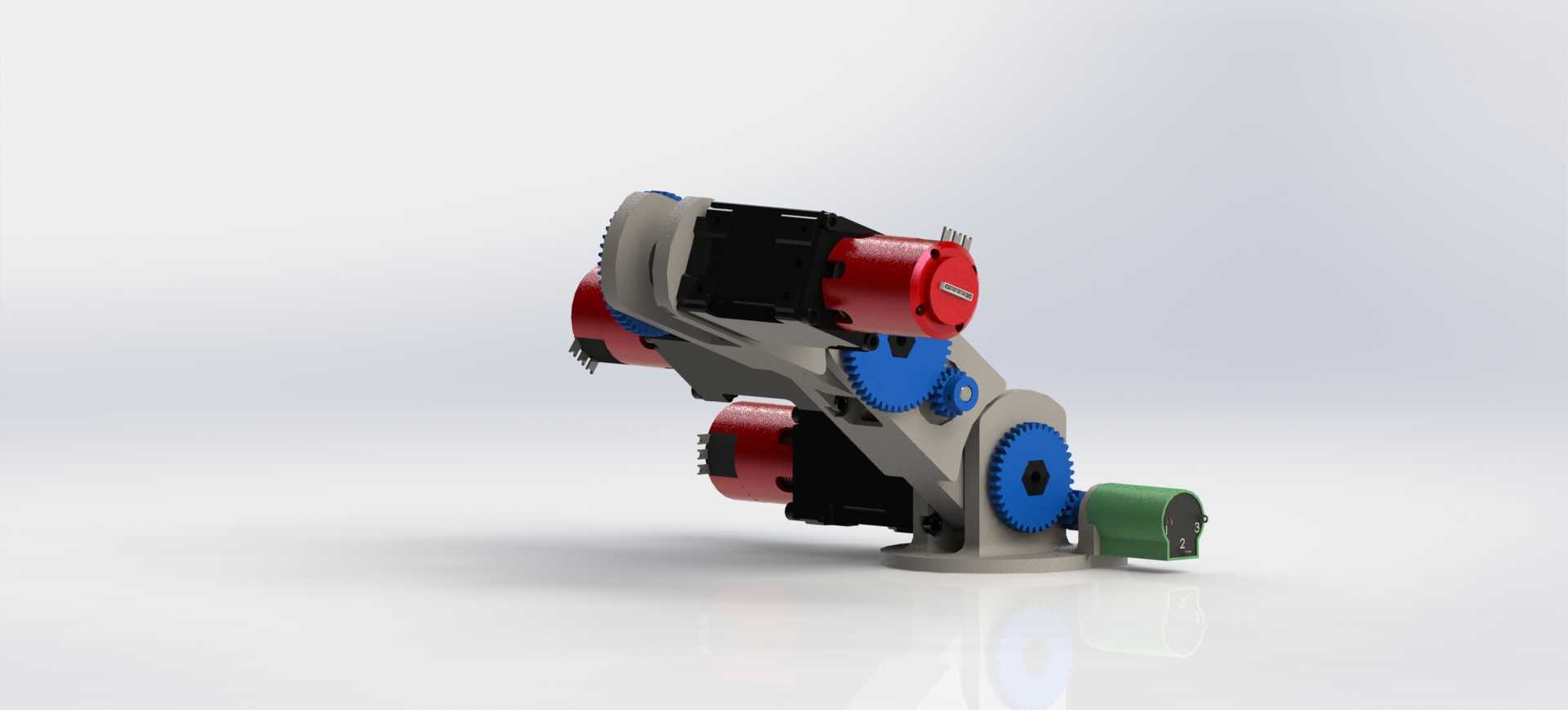

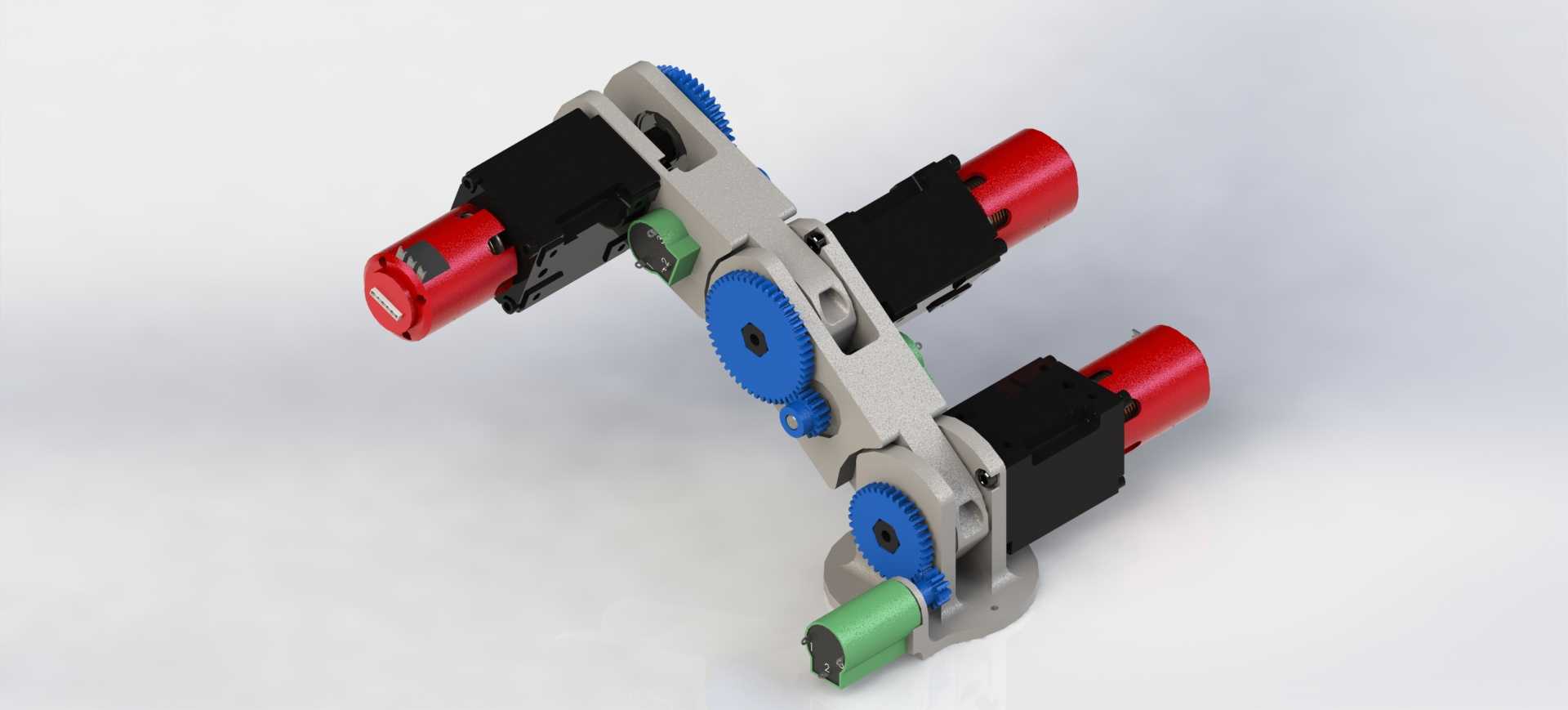

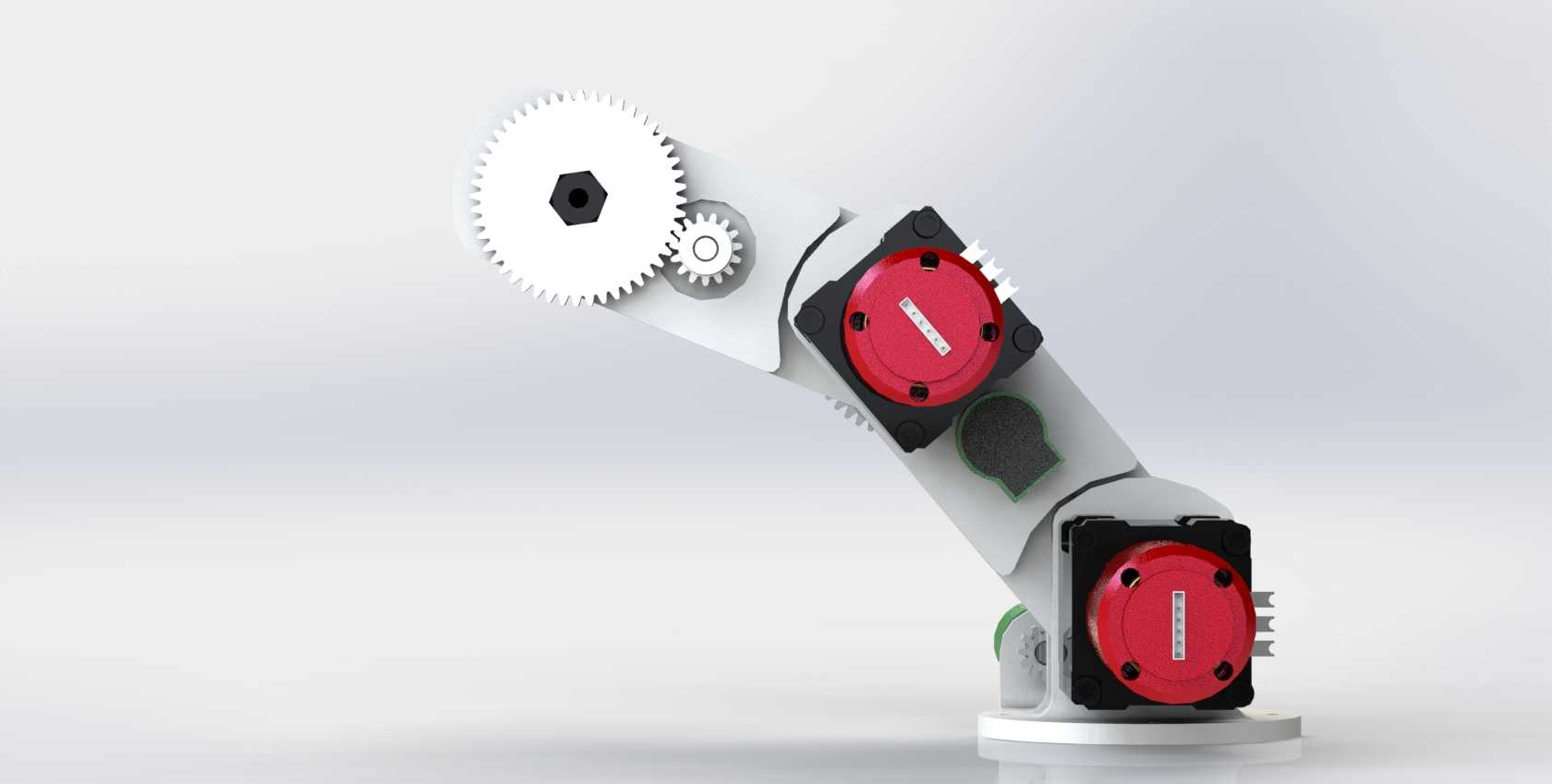

适配无刷直流电机的三轴臂式平面齿轮传动结构

　　这套三轴臂式平面齿轮箱结构，核心是为适配Turnigy Trackstar系列无刷直流电机开发的多自由度传动单元，在小型桌面级机械臂、教育类机器人实训平台、轻型分拣执行机构这类需要紧凑多轴动力输出的场景里，能直接替代传统的分体式齿轮传动组，省去设计人员自行排布齿轮啮合间隙、校准电机安装同轴度的大量重复工作。从实际落地的使用场景看，这类结构常被用在负载500g以内的多关节执行端，比如实验室的小型物料移载工位、学生竞赛用的机械臂抓取单元、文创产品的小型动态展示装置，不需要额外搭配复杂的谐波减速器，依靠直齿圆柱齿轮的定传动比啮合，就能实现三个关节的同步动力传输，整体传动效率能维持在90%以上，适合对传动响应速度有要求、负载不大的中低速运转场景。

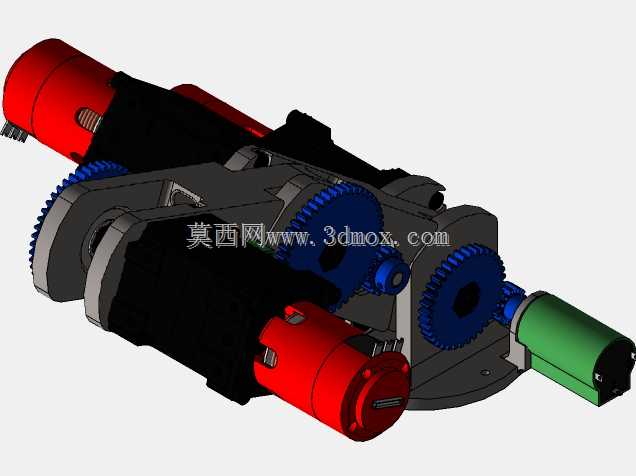

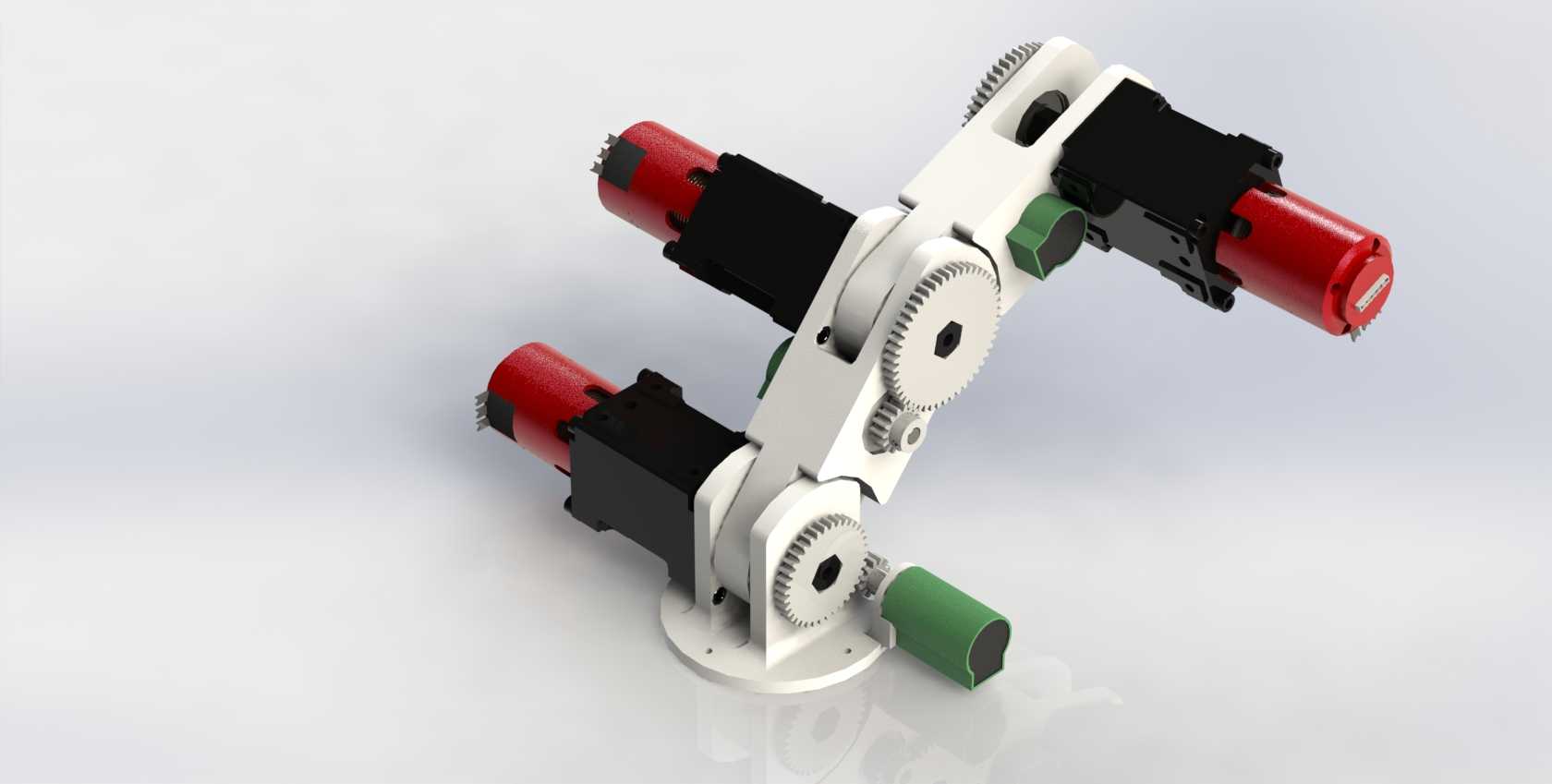

　　设计思路上，整个结构采用平面排布的齿轮组布局，三个动力输出轴的轴心均布置在同一安装基准平面上，没有采用空间交错轴的锥齿轮或者蜗轮蜗杆结构，一方面是降低零件加工难度，所有齿轮都可以采用常规的滚齿工艺加工，不需要定制特殊角度的齿形零件，另一方面平面布局的结构在装配时不需要调整空间角度公差，只需要控制相邻齿轮的中心距在公差带范围内，就能保证啮合侧隙处于合理区间，后期维护更换零件也不需要复杂的工装校准。三个电机安装位均采用统一的安装接口尺寸，适配对应型号无刷电机的安装孔位与输出轴径，电机输出轴直接和主动齿轮连接，省去了额外的联轴器结构，进一步压缩了整体结构的轴向尺寸，让整个齿轮箱的厚度控制在较小范围内，适合安装在空间局促的臂式结构内部。

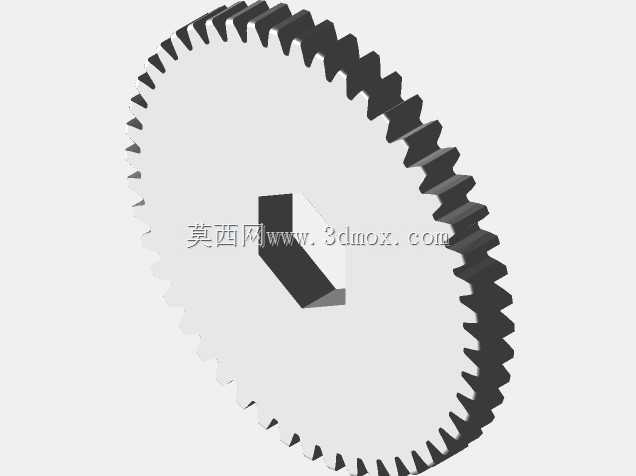

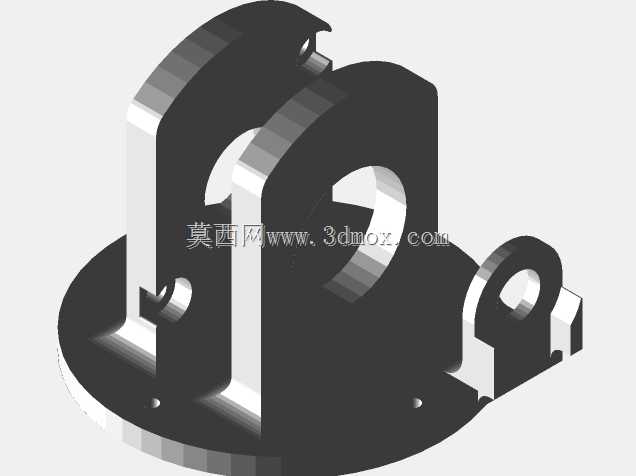

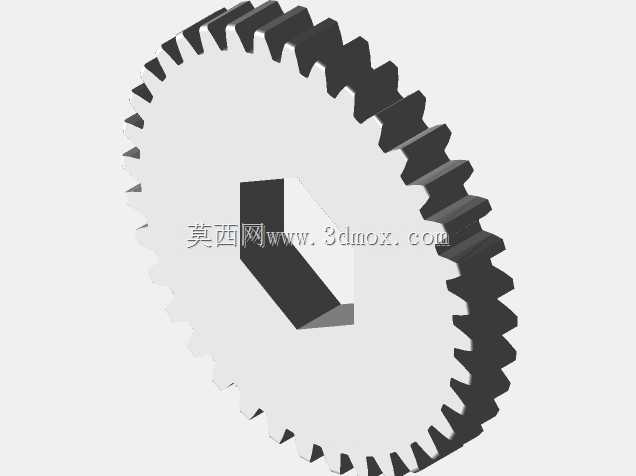

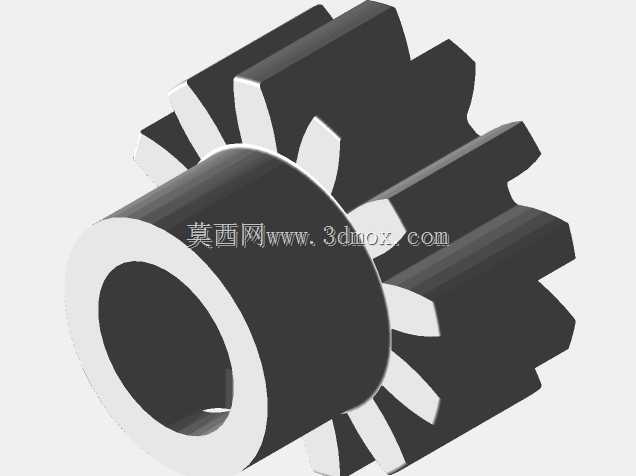

　　从功能特性来看，这套齿轮组的传动比经过匹配计算，三个输出轴的转速和扭矩输出均适配小型机械臂关节的运动需求，相邻关节的齿轮啮合处都设计了限位挡边，避免齿轮在运转过程中出现轴向窜动，导致啮合脱开或者齿面偏磨。基座部分设计了统一的安装法兰，可以直接固定在机械臂的固定基座或者移动滑台上，三个输出臂的连接端都预留了标准的安装孔位，方便后续加装末端执行器，比如气动吸盘、小型夹爪、画笔夹具这类常用的末端配件，不需要额外对输出轴进行二次加工。齿轮材料的选型上，常规工况下可以采用POM工程塑料加工，能有效降低运转噪音，同时具备自润滑特性，不需要频繁加注润滑脂，适合洁净度要求较高的室内场景；如果需要更大的负载能力，也可以将齿轮替换为铝合金材质，在不改变整体安装尺寸的前提下提升结构的承载能力。

　　安装边界方面，整个齿轮箱的基座安装孔位采用对称排布设计，安装时不需要区分方向，只要保证基座平面和安装面完全贴合，就能保证三个输出轴的垂直度符合设计要求。三个电机的接线端都预留了足够的走线空间，不会和运动的臂体结构产生干涉，臂体的摆动范围经过齿轮啮合行程的限位设计，不会出现过转导致的齿轮卡死或者线路拉扯问题。在实际装配过程中，需要注意主动齿轮和电机轴的固定方式，采用顶丝固定时要保证顶丝完全卡入电机轴的定位槽内，避免大扭矩输出时出现齿轮和电机轴打滑的问题；齿轮啮合的侧隙建议控制在0.02mm到0.05mm之间，侧隙过大会导致关节正反转时出现回程误差，影响末端定位精度，侧隙过小则会增大运转阻力，导致电机负载过大出现发热问题。

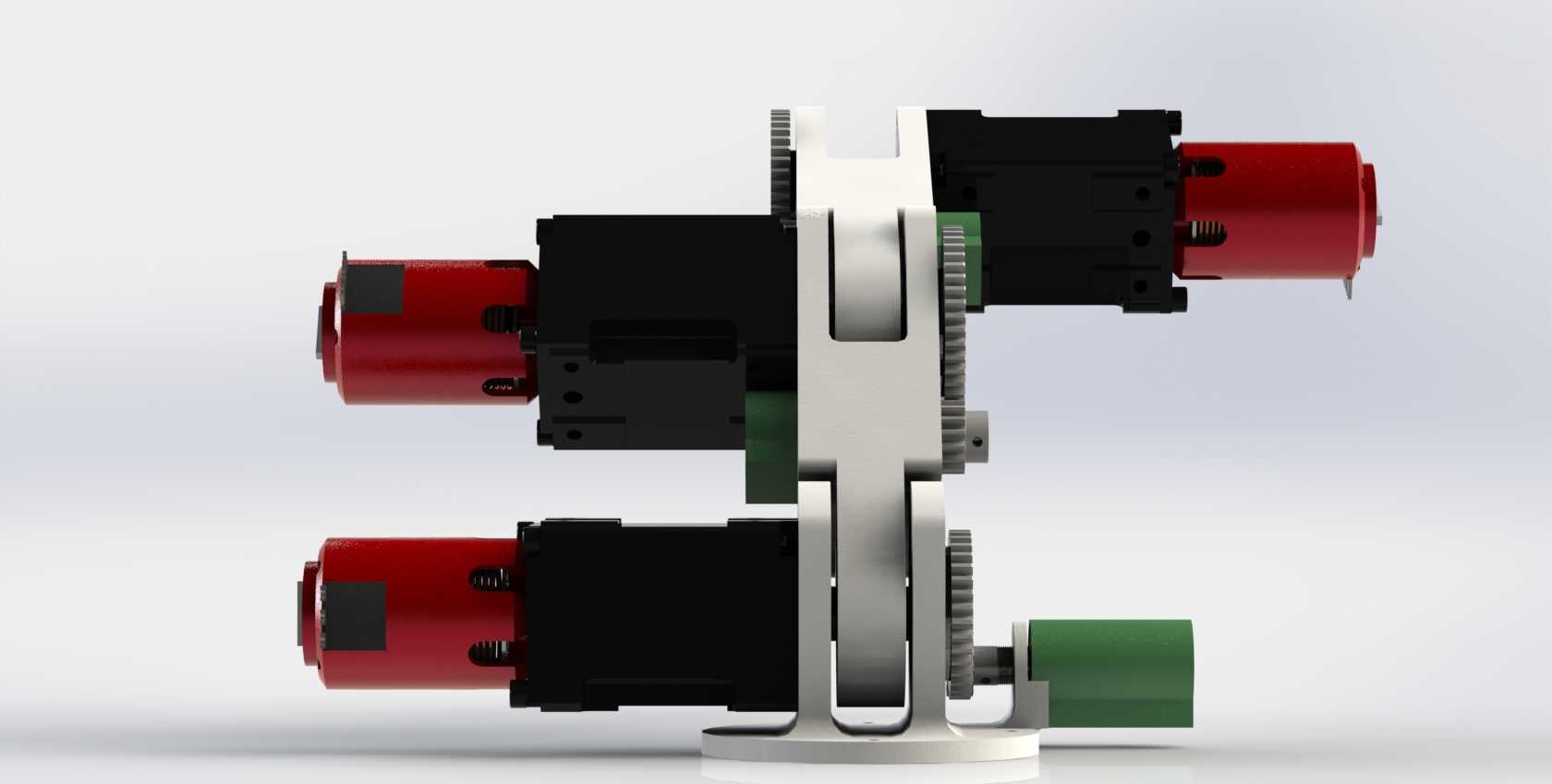

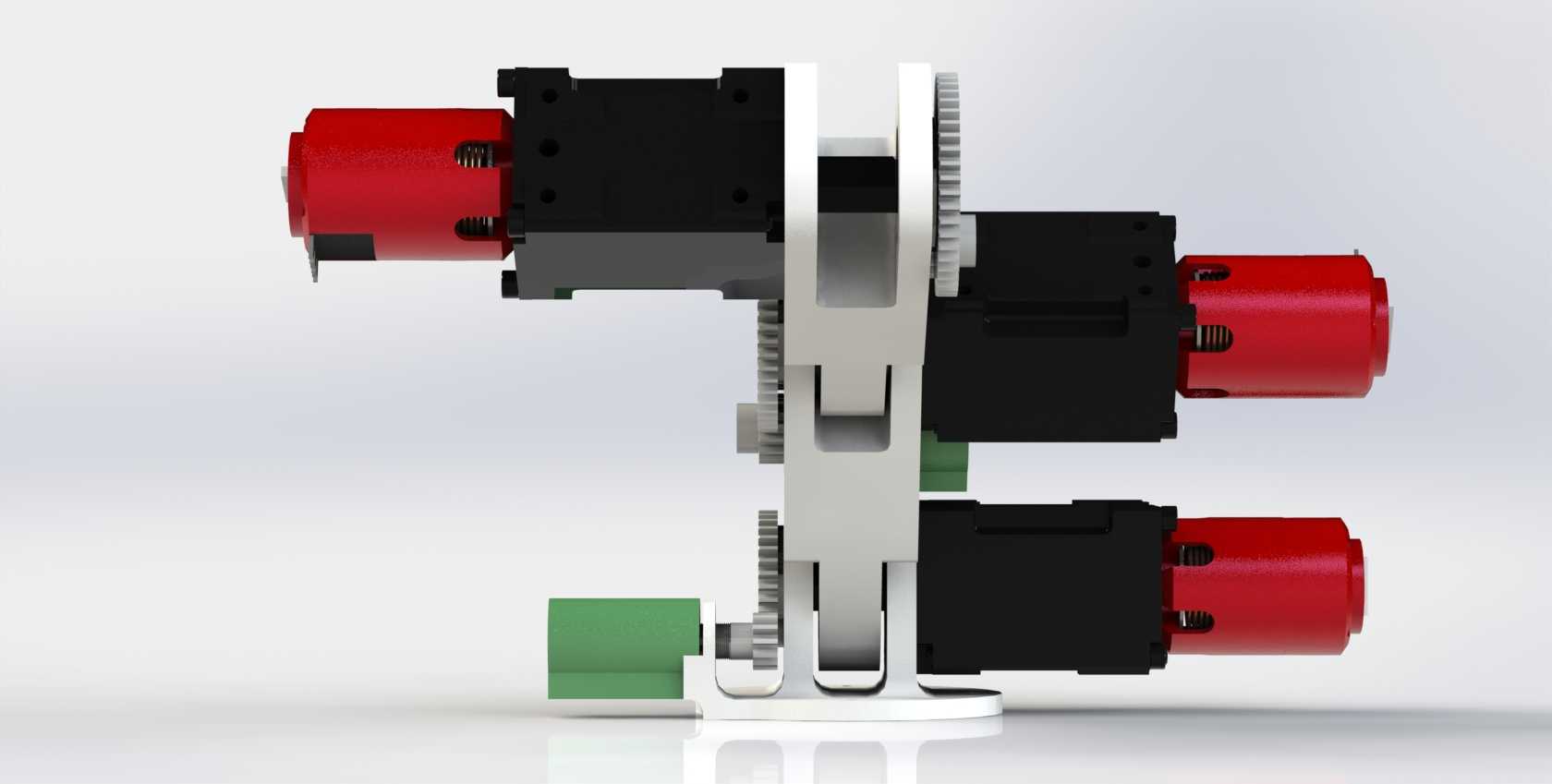

　　不同于常见的串联式关节机械臂结构，这套平面齿轮箱的三个动力源都布置在靠近基座的位置，臂体本身不需要承载电机的重量，能有效降低臂体运动时的转动惯量，提升运动响应速度，同时也让臂体的结构可以做的更轻薄，整体重量更轻。在实际选型使用时，需要根据末端的负载重量核算每个轴的齿轮强度，尤其是最靠近基座的一级传动齿轮，承受的扭矩最大，如果负载超出塑料齿轮的承载范围，需要及时更换金属材质的齿轮零件，避免出现断齿问题。整个结构的所有转动部位都设计了对应的轴套安装位，可以根据使用场景选择铜套或者滚珠轴承，高频率往复运动的场景下建议采用滚珠轴承，能有效降低转动阻力，延长结构的使用寿命，低频次运转的场景采用铜套即可满足使用需求，还能进一步降低整体的制造成本。
