适配Nema17电机的精密行星齿轮减速装置

　　在桌面级自动化设备、小型数控雕铣装置、3D打印运动轴、实验室小型输送机构这类对安装空间有严格限制的传动场景里，适配Nema17规格步进电机的行星减速结构一直是选型时的高频选项。这类应用场景往往既要求传动端能输出足够的扭矩克服负载阻力，又要严格控制传动背隙保证运动精度，同时整体安装尺寸不能超出小型设备的紧凑布局边界，这款行星齿轮箱的设计正是围绕这些实际工程需求展开。

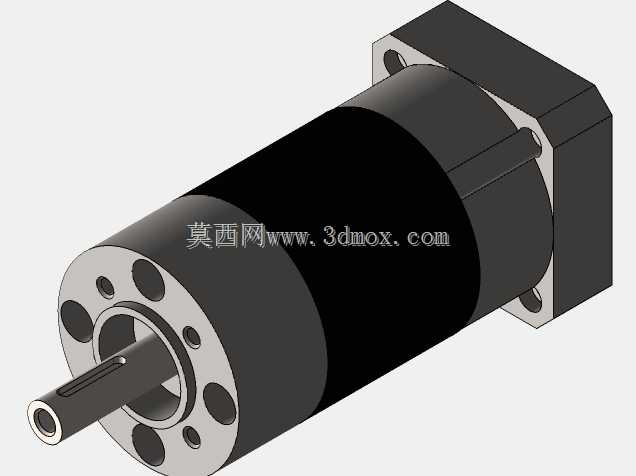

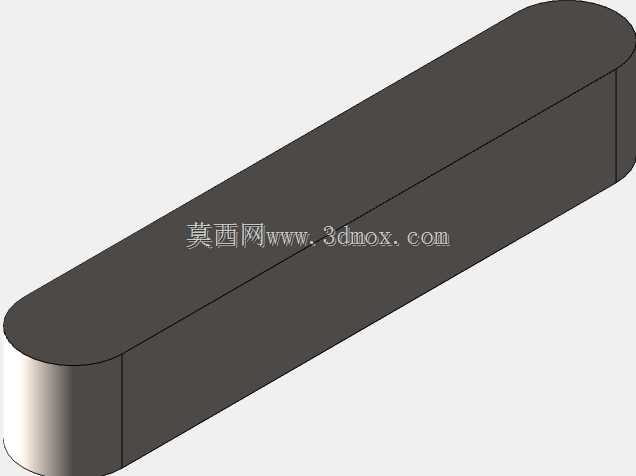

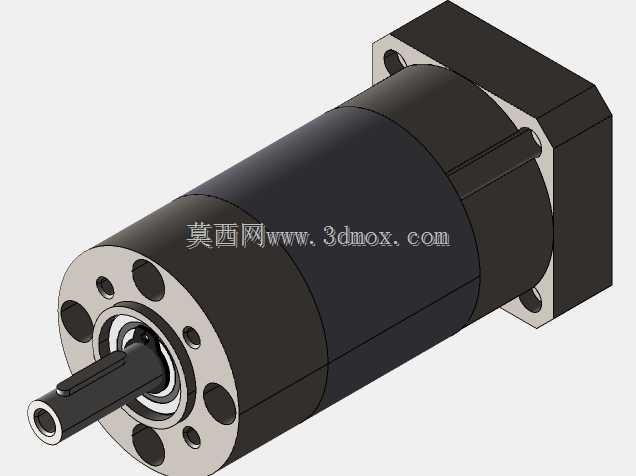

　　从安装边界来看，这款齿轮箱的输入端完全匹配Nema17电机的安装孔位标准，输入端法兰的安装孔距、止口尺寸都严格对应42系列步进电机的输出端配合公差，不需要额外做转接法兰就能直接完成装配，能大幅减少设计阶段的安装适配工作量。输出端采用8mm键控输出轴，轴端的键槽结构能保证和负载端的同步轮、联轴器、传动辊等部件连接时不会出现相对滑动，相比光轴顶丝的连接方式，能承受更大的瞬时冲击扭矩，避免频繁正反转工况下出现连接松动的问题。

　　从功能特性上看，行星齿轮的传动结构本身具备同轴传动的优势，输入轴和输出轴处于同一条轴线上，不会像平行轴齿轮结构那样出现偏心带来的振动问题，在高速输入的工况下运转平稳性更好。内部的行星轮围绕太阳轮均匀排布，能将输入扭矩均匀分流到多组行星齿上承载，相比同尺寸的普通直齿减速结构，能承受更大的输出扭矩，同时传动效率更高，不会因为减速结构带来过多的功率损耗。齿圈部分和壳体集成设计，既保证了整体结构的刚性，又能减少零件数量，压缩整体轴向尺寸，适配小型设备的紧凑安装空间。

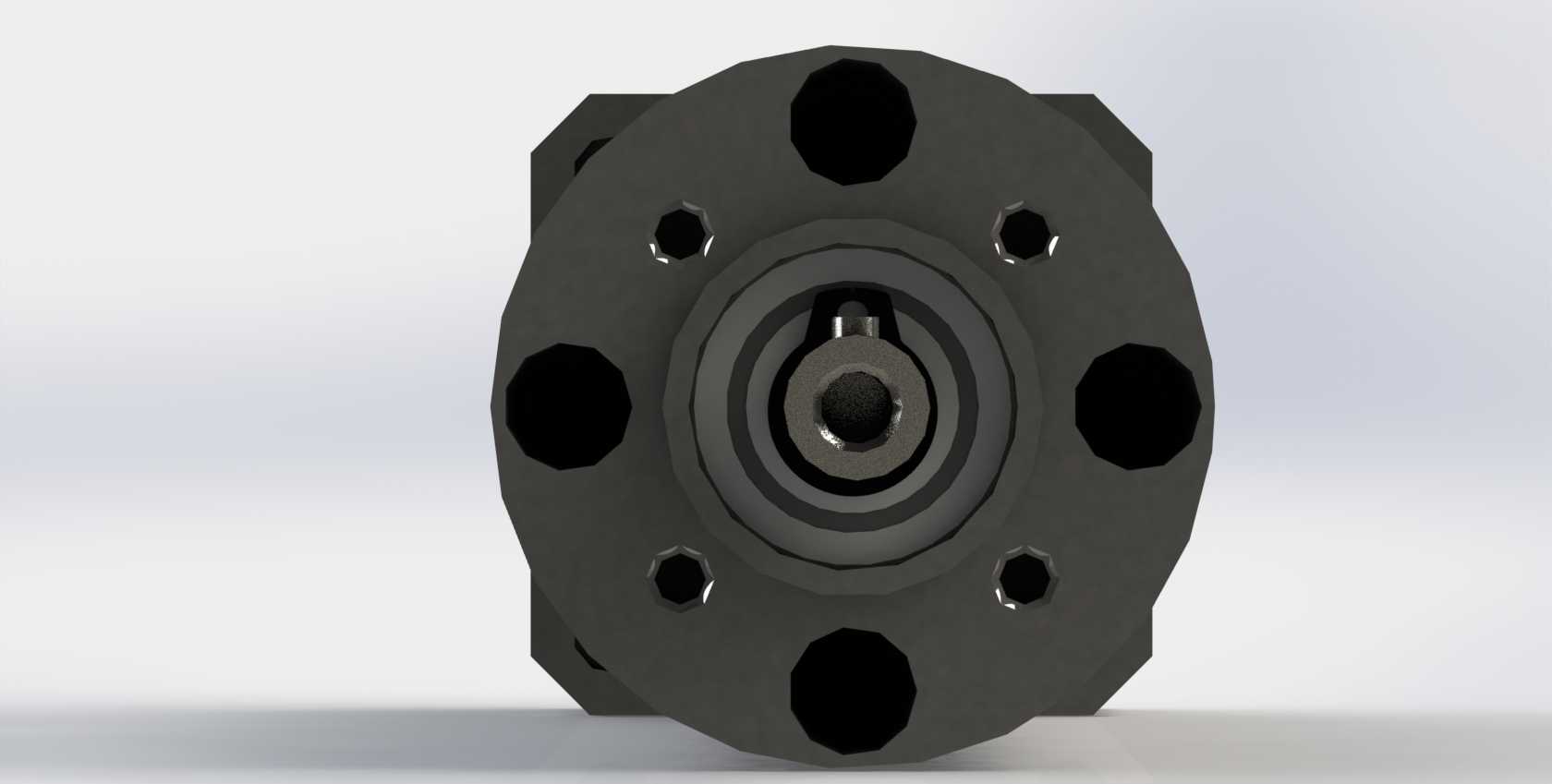

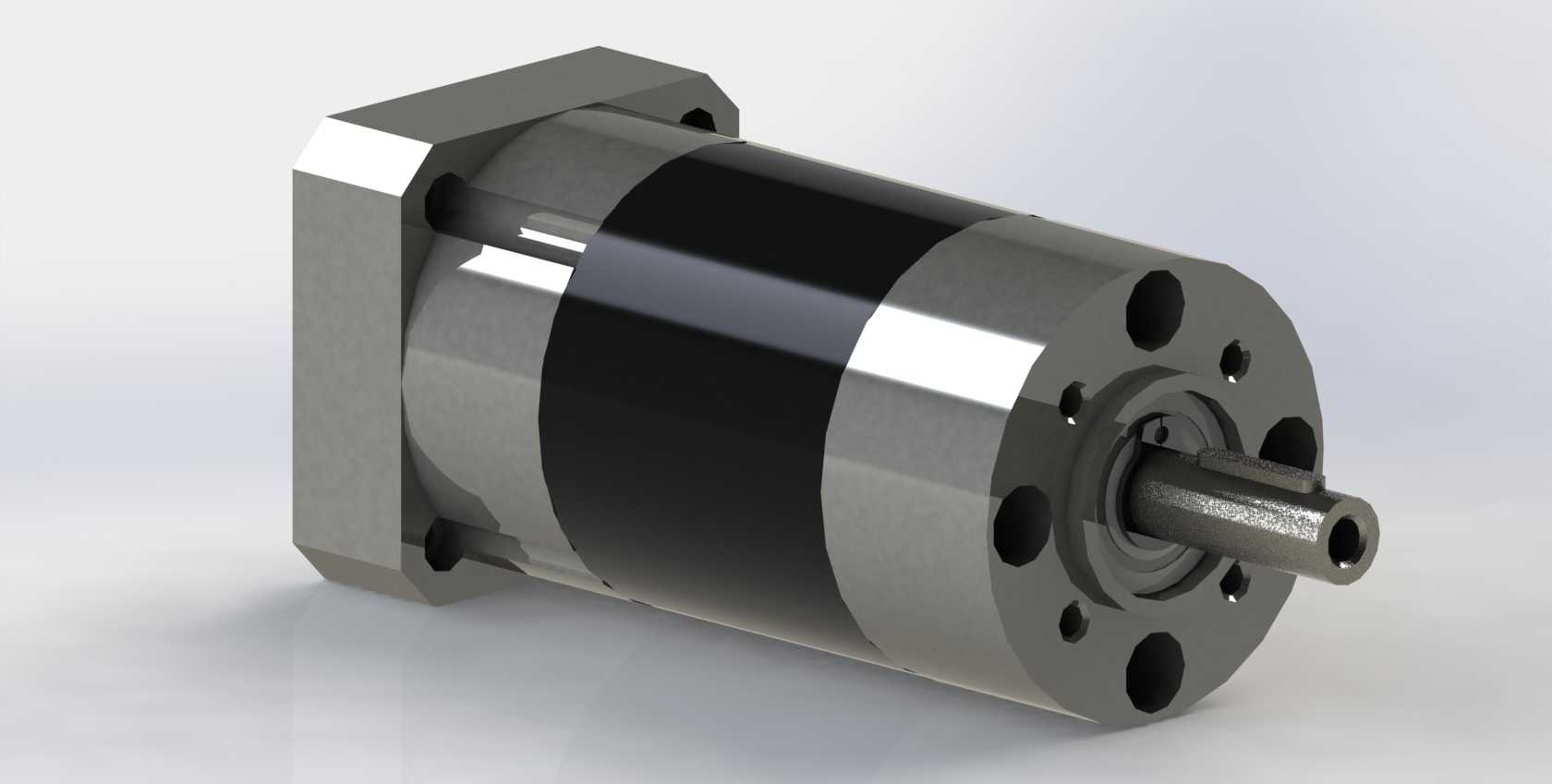

　　设计思路上，这款齿轮箱没有追求过高的减速比冗余，而是针对Nema17电机的常用输出特性做匹配，针对小型步进电机高速段扭矩衰减明显的问题，通过行星减速结构提升输出端的低转速扭矩，同时合理分配各级齿轮的模数，在保证齿根强度满足额定扭矩要求的前提下，尽可能控制齿轮啮合的背隙量，满足小型自动化设备的定位精度要求。壳体采用方形法兰的结构设计，除了输入端能直接对接电机之外，输出端的法兰也预留了标准安装孔位，既可以直接固定在设备的安装立板上，也能搭配法兰式负载直接连接，适配多种不同的安装方式。外壳的黑色段做了密封处理，能阻挡日常工况下的粉尘、碎屑进入齿轮啮合腔，内部填充的润滑脂能在长时间运转时保证齿轮啮合面的润滑，减少日常维护的工作量。

　　在实际选型应用时，需要注意输出轴的径向承载限制，这类小型行星齿轮箱的输出轴承载能力有限，不适合直接承受大的径向负载，如果是带轮、链轮这类有径向拉力的负载，需要额外做支撑结构避免轴承受力过大提前失效。同时安装时要保证电机输出轴和齿轮箱输入轴的同轴度，虽然行星结构本身有一定的对中容错能力，但过大的同轴度偏差会加剧输入段轴承的磨损，带来额外的振动和噪音。在3D打印机的Z轴传动、小型点胶机的位移轴、桌面机械臂的关节传动这类场景里，这款齿轮箱能很好地匹配Nema17电机的安装尺寸，在不占用过多安装空间的前提下提升传动扭矩，降低负载端的转动惯量匹配难度，让电机工作在更合理的转速区间，提升整个运动机构的运行稳定性。
