在小型自动化设备的传动链路设计中,适配Nema17安装尺寸的减速齿轮箱是极为常用的动力匹配部件,这类部件常被用在桌面级3D打印机的挤出机构、小型数控雕刻机的进给轴、桌面机械臂的关节传动、小型传送带的驱动端,还有实验室自动化分液设备的位移模组上,核心作用是匹配步进电机的高转速低扭矩输出特性,通过固定减速比放大输出扭矩,同时降低负载端的转动惯量对电机控制精度的影响,避免步进电机在低速带载时出现失步、共振的问题。

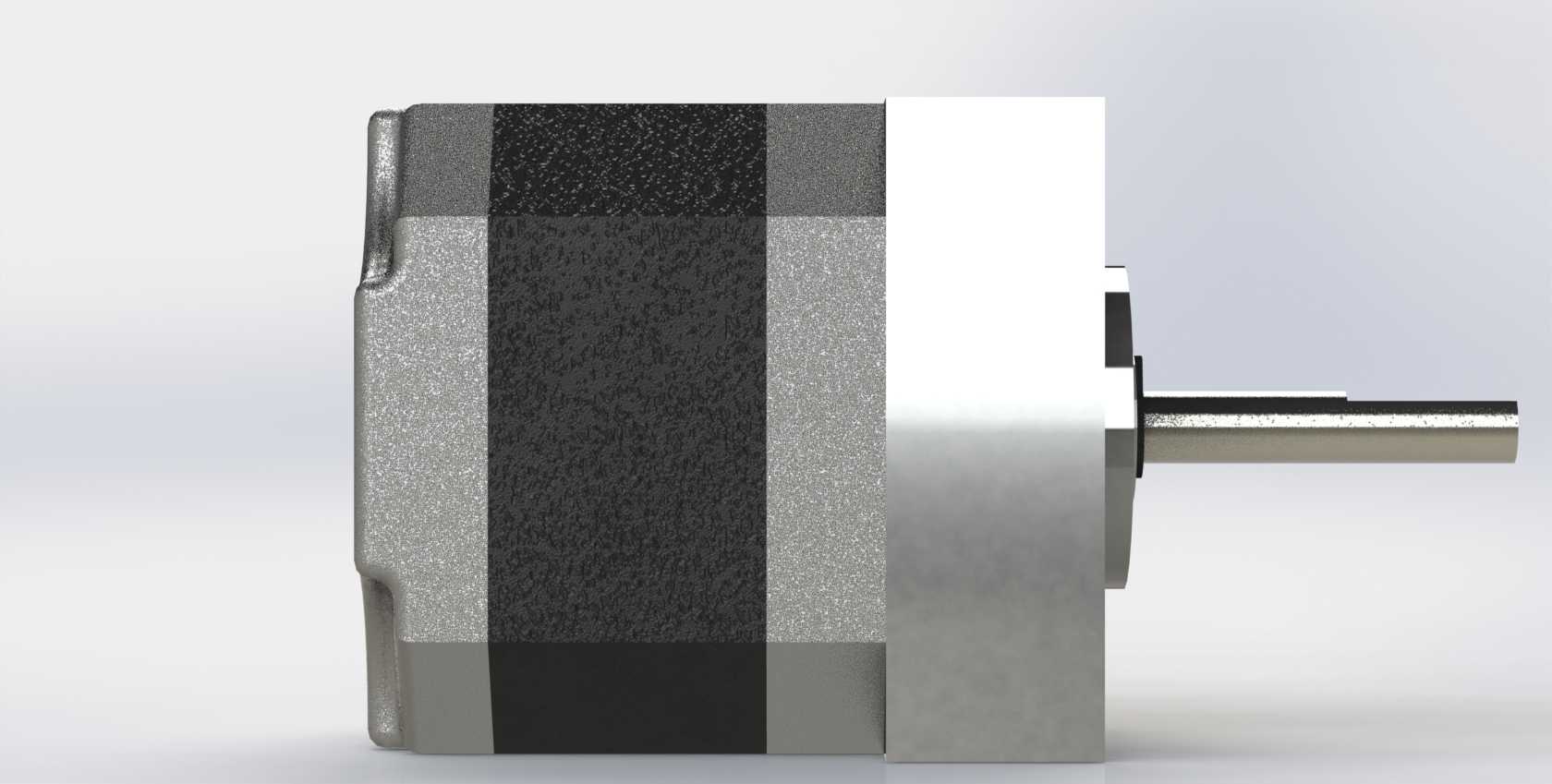

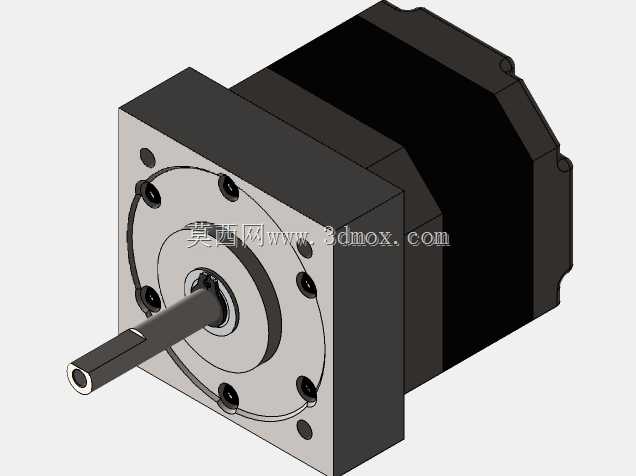

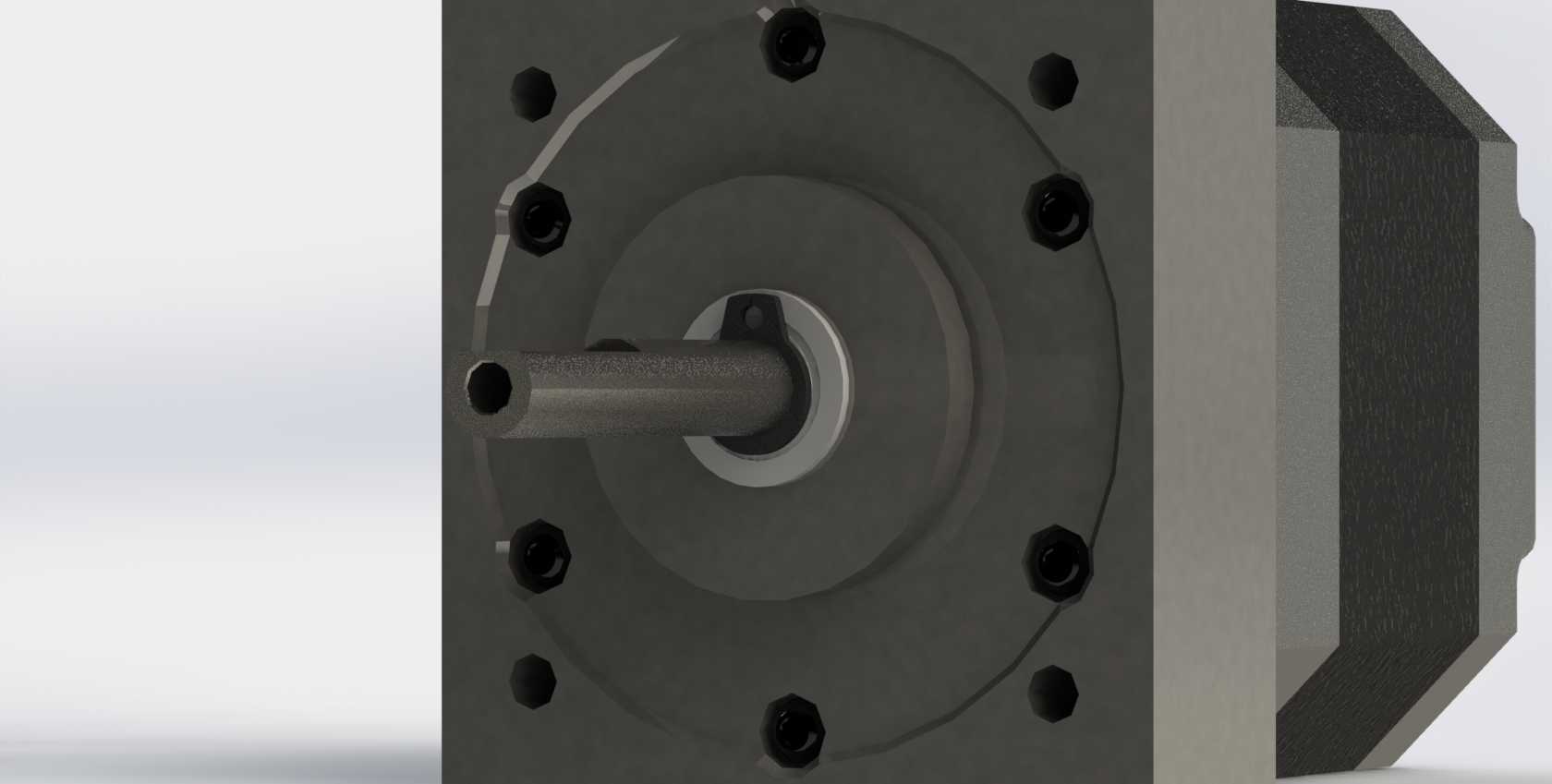

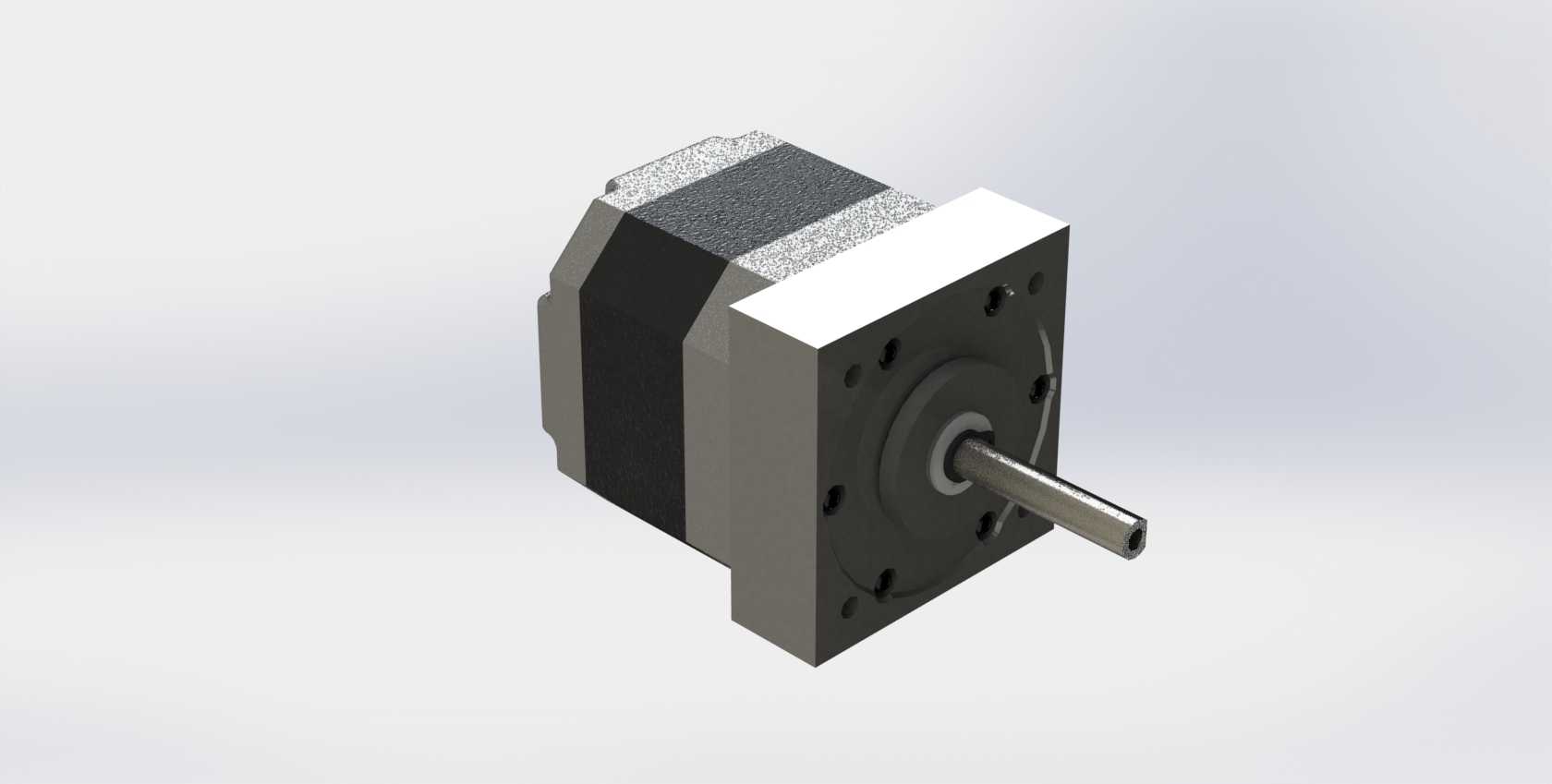

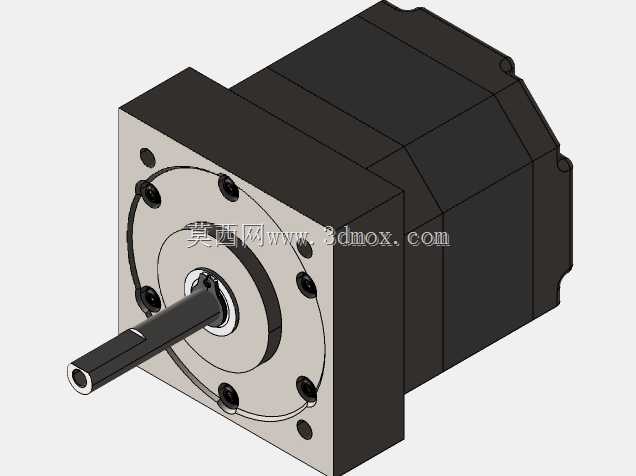

这款齿轮箱采用5:1的固定减速比设计,输出轴直径为5毫米,安装边界完全遵循Nema17步进电机的标准安装规范,输入端的法兰安装孔位、止口尺寸都和42系列步进电机的输出端完全匹配,设计时不需要额外做转接板,直接通过螺栓就能将齿轮箱和对应规格的步进电机锁紧固定,能大幅缩短小型设备的传动结构设计周期。从结构设计逻辑来看,这类小尺寸减速箱多采用行星齿轮传动结构,太阳轮直接和电机输出轴配合连接,动力通过行星轮的分流传递到内齿圈与输出行星架,在有限的箱体尺寸内实现稳定的减速增扭效果,同时保证传动的同轴度,减少偏心带来的传动振动与轴系磨损。
在实际选型应用中,首先要确认安装边界的匹配度:齿轮箱输入端的法兰边长为42毫米,和Nema17电机的外廓尺寸完全对齐,不会出现安装后突出电机外廓的情况,适合安装空间紧凑的小型设备;输出轴的长度、轴径公差都按照常规传动配合要求设计,可直接搭配同步轮、联轴器、小型齿轮等传动件,不需要额外做轴的二次加工。设计建模时,要重点关注齿轮的啮合间隙控制,间隙过大会导致传动回程差过大,影响点位控制的定位精度,间隙过小则会增大传动阻力,提升电机的空载负载,甚至在长时间运行后出现齿轮磨损加剧、卡滞的问题;同时箱体的材质选择也有讲究,主体外壳多采用铝合金材质做轻量化设计,兼顾散热性能与结构强度,齿轮部分根据负载等级可选用工程塑料或者粉末冶金材质,在低负载应用场景下能有效降低运行噪音,在稍高负载场景下金属齿轮能保证更长的使用寿命。
从实际使用的场景细节来看,这类5:1减速比的齿轮箱,刚好适配小型设备中需要中等减速比的传动环节:既不会因为减速比过大导致输出转速过低,无法满足设备的快速移动需求,也不会因为减速比过小导致扭矩放大倍数不足,无法带动负载运行。比如在桌面3D打印机的近程挤出机构上,搭配该齿轮箱后,步进电机的输出扭矩被放大5倍,能稳定推送1.75毫米直径的打印耗材,即使在高速打印、耗材回抽的工况下,也不会出现挤出无力、耗材打滑的问题;在小型桌面机械臂的关节处,该尺寸的齿轮箱不会占用过多关节空间,能让机械臂的结构更紧凑,同时保证关节有足够的输出扭矩带动末端执行器完成抓取、移动动作。
建模过程中,还要考虑装配的工艺性:箱体的合箱定位结构、轴承的安装位公差、输出轴的密封结构都要做合理的设计,避免装配时出现零件干涉,同时保证装配后轴系的转动顺畅,没有卡滞点;输入端和电机轴的配合要设计合理的锁紧结构,避免正反转切换时出现轴和齿轮箱输入端打滑的问题,影响传动可靠性。另外,输出轴的径向承载能力也是设计时需要考量的点,在带轮、齿轮传动的场景下,输出轴会承受一定的径向力,箱体内部的轴承选型要匹配对应的径向负载要求,避免长时间运行后出现轴窜动、轴承损坏的问题。
对于结构设计从业者来说,这类标准安装尺寸的齿轮箱模型,能直接导入到设备的整体装配中,不需要从零开始建模绘制,能大幅提升整体设备的设计效率,同时可以直接在装配环境中校验齿轮箱和周边结构的干涉情况,确认安装螺栓的操作空间、输出轴和传动件的配合长度是否满足要求,减少后续打样、装配阶段出现的结构问题。在做传动校核时,可以结合齿轮箱的减速比、传动效率参数,匹配对应扭矩的步进电机,核算负载端的实际输出扭矩是否满足设备的运行需求,避免选型时出现电机扭矩不足或者选型过剩导致的成本浪费。
